Как устроен электросчетчик ЦЭ6807П и за что отвечает каждый модуль
Электросчетчик ЦЭ6807П представляет собой цифровое устройство учета активной электроэнергии переменного тока в однофазных или трехфазных сетях. Он построен на микропроцессорной архитектуре и включает в себя несколько функционально обособленных модулей, каждый из которых выполняет строго определенные задачи.
Измерительный модуль отвечает за преобразование аналогового сигнала напряжения и тока в цифровой. Он включает в себя прецизионные резисторы, токовые шунты и АЦП с высокой точностью, что позволяет фиксировать даже минимальные изменения нагрузки. Данный модуль взаимодействует с преобразователем тока и напряжения, обеспечивая корректное измерение в реальном времени.
Процессорный блок обрабатывает поступающие от измерительного модуля данные и производит расчет потребленной энергии. В состав блока входит микроконтроллер, работающий по прошивке производителя. Здесь же осуществляется хранение калибровочных коэффициентов и коррекция измерений в зависимости от температуры и параметров сети.
Источник питания преобразует входное напряжение сети в стабилизированное напряжение, необходимое для работы всех внутренних схем. Он защищён от перепадов и импульсных помех, обеспечивая стабильную работу даже при нестабильных параметрах сети.
Память организована на энергонезависимых микросхемах и используется для хранения накопленных данных по каждому тарифу, а также журналов событий. Здесь сохраняется информация о попытках несанкционированного вмешательства и сбоях питания.
Модуль связи используется в модификациях ЦЭ6807П с поддержкой интерфейсов RS-485, оптического порта либо беспроводной передачи данных. Он обеспечивает передачу данных на систему автоматизированного учета (АСУЭ) или в систему дистанционного контроля.
Каждый модуль электросчетчика ЦЭ6807П выполняет конкретную роль, а вмешательство в его работу требует понимания не только электрических характеристик, но и логики программного обеспечения. Ошибки в разборке или модификации могут привести к выходу устройства из строя или к занесению инцидента в энергонезависимый журнал событий.
Какие сигналы выдает ЦЭ6807П при попытке вмешательства
Счетчик ЦЭ6807П оснащен системой самодиагностики и встроенными механизмами фиксации несанкционированных воздействий. При попытке вмешательства он формирует специфические цифровые и визуальные сигналы, фиксируемые как локально, так и через интерфейс передачи данных.
1. Изменение кода состояния на ЖКИ: при вскрытии корпуса или отсоединении крышки клеммной колодки на экране появляется код ошибки, например, ERR 1 или ОТКАЗ, указывающий на нарушение условий эксплуатации. ЖКИ продолжает отображать данные, но с приоритетом тревожного сигнала.
2. Прерывание оптического порта: при попытке подключения к счетчику без авторизованного доступа происходит сброс сессии и запись события с кодом нарушения в энергонезависимую память. Счетчик не передает данные до подтверждения легитимности сессии по протоколу DLMS/COSEM.
3. Фиксация внешнего магнитного поля: встроенный датчик Холла реагирует на появление постоянного магнита силой более 100 мТл. При этом в память заносится метка события с точной датой и временем, а также активируется индикатор «магнит» на ЖК-дисплее.
4. Уведомление по интерфейсу RS-485 или PLC: при наличии активной связи с внешним регистратором или сервером учета, счетчик отправляет системное сообщение о событии вмешательства. Формат – стандартная структура событий DLMS типа Fraud attempt с кодом 0x08 или 0x0C.
5. Аномалии в потреблении: при резком снижении или исчезновении тока при наличии напряжения счетчик формирует событие «рассинхрон по фазам». Оно заносится в журнал событий и может указывать на попытку отключения нагрузки в обход прямого учета.
6. Временные метки событий: все сигналы вмешательства сопровождаются отметкой времени, синхронизированной с внутренними часами реального времени. Это исключает возможность подмены данных или аннулирования событий путем обесточивания устройства.
Для исключения ложных срабатываний рекомендуется периодически проверять корректность времени и целостность канала связи. Сброс индикации возможен только через авторизованный доступ с использованием сервисного ПО производителя.
Обнаружение и отключение токовых цепей в модели ЦЭ6807П
В электросчетчике ЦЭ6807П токовые цепи реализованы через шунтирующие сопротивления, расположенные на отдельных платах. Каждый канал учета фазы содержит собственный измерительный элемент, подключённый к микроконтроллеру, который контролирует токовую нагрузку с дискретностью до 0,01 А. При снижении тока ниже порогового значения фиксируется режим «нулевой нагрузки», что используется для диагностики и фиксации вмешательства.
Отключение токовых цепей возможно двумя способами: механическим разрывом токопроводящих дорожек на плате или созданием обходного канала через внешний шунт. Однако первый метод требует демонтажа корпуса, что активирует герконовый или оптический сенсор вскрытия. Второй метод может быть временно незамечен, но приведёт к расхождению фазовых параметров, что распознаётся как аномалия в модуле анализа симметрии токов.
При обнаружении попытки отключения токовой цепи активируется защита с генерацией специального сигнала в регистре состояния. Этот сигнал не может быть сброшен без авторизованного доступа через сервисное ПО с аппаратным ключом, что исключает незаметное вмешательство без последствий. Любое вмешательство в токовую часть прибора отражается в считываемых регистрах и визуализируется на экране через иконку тревоги или код ошибки.
Способы временного снижения потребления без повреждения счетчика
Снижение потребления электроэнергии без вмешательства в конструкцию электросчетчика ЦЭ6807П возможно за счет перераспределения нагрузки и использования устройств с пониженным энергопотреблением. На практике это реализуется через несколько прикладных методов, позволяющих добиться временного уменьшения учета без нарушения пломб и схемы учета.
Первый способ – использование импульсных стабилизаторов с высоким коэффициентом преобразования. Такие устройства позволяют снижать фактическое потребление при питании маломощной нагрузки, например, светодиодного освещения или зарядных устройств, сохраняя стабильное напряжение на выходе. Важно использовать сертифицированные стабилизаторы с заявленным КПД выше 90%.
Второй вариант – временное переключение части бытовой нагрузки на автономные источники: ИБП, литий-ионные аккумуляторы или инверторы с солнечными панелями. При правильной конфигурации можно обеспечить работу холодильника, маршрутизатора и освещения в течение нескольких часов без учета со стороны ЦЭ6807П. Для этого необходимо отключение данной группы потребителей от общей сети и переключение на автономное питание через переключатель с двойным входом.
Третий метод – использование фазового сдвига при питании индуктивных нагрузок. При грамотной настройке можно добиться уменьшения активной мощности, учитываемой счетчиком, за счет искусственного повышения реактивной составляющей. Однако такой подход требует точных расчетов и настройки согласующих элементов, чтобы не вызвать перегрузку в цепи.
Также возможно временное понижение питающего напряжения с помощью автотрансформатора. При снижении входного напряжения до 170–180 В устройства с импульсными блоками питания продолжают функционировать, но потребление активной мощности снижается. Важно учитывать, что электросчетчики сохраняют точность учета при широком диапазоне входного напряжения, поэтому эффект будет заметен только при строго определенном снижении нагрузки.
Все приведенные методы не нарушают конструктивную целостность ЦЭ6807П и могут применяться в бытовых условиях для оптимизации энергопотребления. При этом необходимо соблюдать нормы безопасности и учитывать допустимые параметры электросети, чтобы избежать срабатывания защитных автоматов или повреждения подключенных приборов.

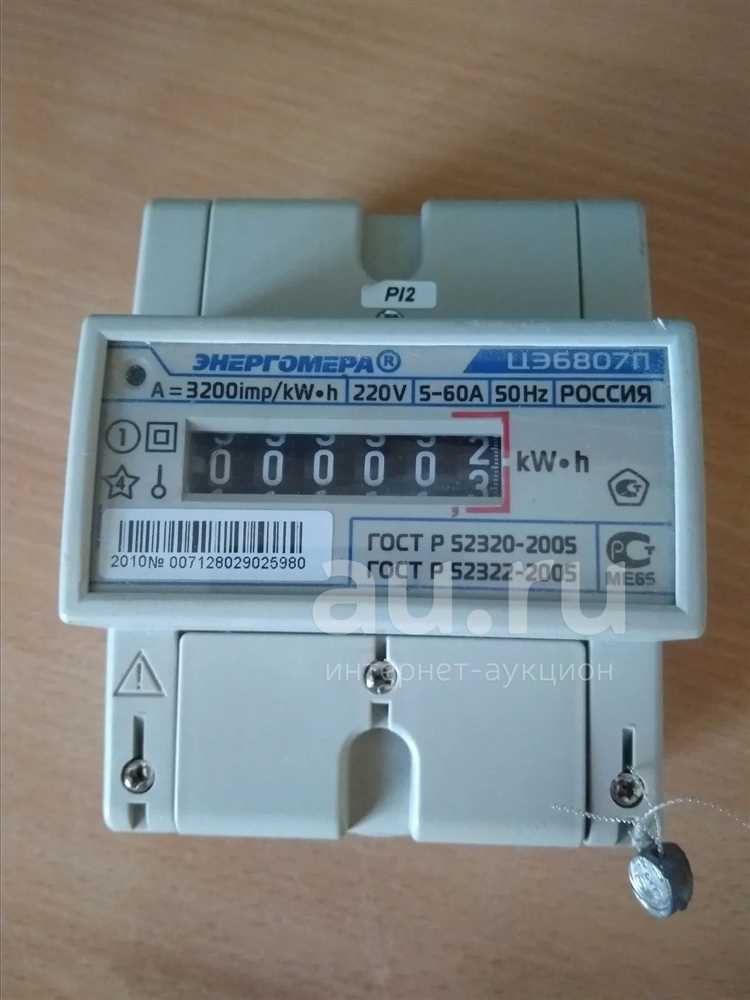

Как влияет магнитное поле на работу ЦЭ6807П и какие есть ограничения
Электросчетчик ЦЭ6807П оснащён встроенной системой защиты от воздействия внешнего магнитного поля. Устройство включает датчики Холла, фиксирующие изменение магнитной индукции, а также микропроцессорный модуль, анализирующий отклонения в характеристиках тока и напряжения при появлении магнитного воздействия.
При воздействии постоянного магнита магнитной индукцией выше 0,2 Тл, счетчик регистрирует факт вмешательства. В результате в энергонезависимой памяти формируется запись события, отображаемая в журнале нарушений. Дополнительно активируется индикация на дисплее, часто сопровождаемая ошибкой с кодом (например, «Err 5» или «MAG»).
Магнитные поля мощностью от 0,3 Тл способны нарушить работу токовых трансформаторов внутри прибора, что может повлиять на точность учёта. Однако алгоритмы самодиагностики ЦЭ6807П компенсируют подобные отклонения, временно блокируя учёт до восстановления допустимых условий или полного сбоя.
Производитель задаёт предельно допустимую величину внешнего магнитного поля – не выше 0,2 Тл на расстоянии менее 10 см от корпуса. Нарушение этих параметров расценивается как попытка фальсификации и сопровождается записью в лог событий с фиксацией времени, длительности и величины поля.
Учитывая наличие пломбировки, феррозондовой защиты и встроенного магнитного сенсора, использование магнитов для остановки ЦЭ6807П практически исключено без последствий. Любое воздействие фиксируется и может быть использовано в качестве доказательства несанкционированного вмешательства в учёт электроэнергии.
Какие методы фиксации вмешательства применяются в ЦЭ6807П
Модель электросчетчика ЦЭ6807П использует несколько методов для фиксации вмешательства в его работу, что позволяет предотвращать фальсификацию показаний и контролировать попытки несанкционированного воздействия. Основные методы включают в себя следующие:
- Регистрация аномальных отклонений: Счетчик оснащен функцией отслеживания аномальных изменений в потреблении энергии, таких как резкие скачки или незарегистрированные колебания тока, которые могут указывать на попытку вмешательства.
- Сигнализация о нарушении целостности: В случае физического вмешательства в устройство (например, снятие крышки или повреждение корпуса), ЦЭ6807П регистрирует соответствующий сигнал и сохраняет его в памяти счетчика.
- Запись в журнал событий: Счетчик фиксирует все события, связанные с его работой, включая попытки отключения, перепрограммирования или другие вмешательства. Все эти события сохраняются в журнале для дальнейшей проверки и анализа.
- Электронные блокировки: В случае подозрения на вмешательство счетчик может активировать электронную блокировку, которая ограничивает возможность дальнейших изменений в его настройках или блокирует подачу питания.
- Использование магнитных датчиков: Внутренние магнитные датчики могут фиксировать изменение магнитного поля, которое часто применяется для остановки или манипуляций с показаниями счетчика.
- Диагностика на основе временных сдвигов: В некоторых случаях вмешательство может привести к нарушению времени или частоты синхронизации, что фиксируется системой и используется для выявления манипуляций.
Эти методы позволяют значительно повысить защиту электросчетчика ЦЭ6807П от попыток вмешательства, обеспечивая высокую точность учета потребленной энергии и безопасность работы устройства.
