Создание печатной платы начинается с точной и логичной схемы – без нее любые дальнейшие действия теряют смысл. Сначала необходимо подготовить принципиальную схему в программе, поддерживающей экспорт в формат, пригодный для трассировки. Наиболее распространённые программы: KiCad, EasyEDA и Altium Designer. На этом этапе важно строго соблюдать правила разводки: правильно расставлять компоненты, указывать номиналы и обозначения, а также избегать «висячих» соединений.
После составления схемы начинается этап переноса её на печатную плату (PCB). Важно грамотно разместить компоненты, учитывая доступ к ним, охлаждение, экранирование и минимизацию помех. Элементы, работающие с аналоговыми и цифровыми сигналами, должны быть разведены по изолированным зонам, с общей точкой в земле. Это снижает вероятность возникновения наводок и улучшает стабильность устройства.
На этапе трассировки особое внимание уделяется ширине дорожек и зазорам между ними. Например, при токах до 1 А ширина медной дорожки должна быть не менее 1 мм при толщине меди 35 мкм. Для высокочастотных цепей критична минимальная длина сигнальных линий и соблюдение согласования импеданса. Также важно проложить полигоны земли и питания, минимизируя паразитные сопротивления и индуктивности.
Выбор подходящего метода переноса схемы на плату
Оптимальный метод переноса зависит от доступного оборудования, типа платы и точности требуемой разводки. При работе с одиночными прототипами или мелкосерийными платами чаще всего применяют лазерно-утюжный метод, фотолитографию или ручной способ с использованием маркера для дорожек.
Лазерно-утюжный метод подходит для печати на лазерном принтере и переноса изображения на текстолит с помощью утюга. Печать осуществляется на глянцевой бумаге, желательно фотобумаге с минимальной впитываемостью. После прогрева бумага удаляется в воде, оставляя тонер на поверхности платы. Этот способ обеспечивает разрешение до 0,2 мм, но требует точного контроля температуры и давления.
Фотолитография эффективна при создании более сложных и плотных плат. Схема печатается на прозрачной пленке и переносится с помощью ультрафиолетового облучения на светочувствительный фоторезист. После экспонирования и проявления проявляется стойкое изображение дорожек. Метод требует наличия УФ-лампы, качественной пленки и точного времени экспозиции, но обеспечивает высокую точность – до 0,1 мм.
Ручной метод возможен при отсутствии принтера и УФ-оборудования. Используется перманентный маркер с тонким наконечником и высокая точность работы руками. Подходит для простых плат с ограниченным числом соединений. Этот способ не требует оборудования, но не позволяет добиться высокой плотности разводки и одинаковой толщины дорожек.
При выборе метода необходимо учитывать минимальную ширину дорожек, количество переходов, наличие SMD-компонентов и опыт работы с тем или иным способом. Для прецизионных задач предпочтительнее фотометод, для любительских – лазерный перенос, для обучения – ручной способ.

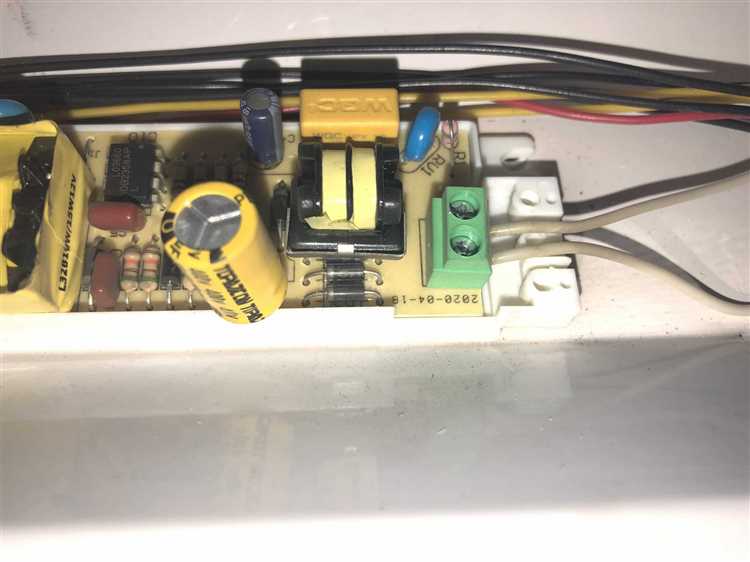

Подготовка макета схемы в редакторе печатных плат
Перед созданием макета необходимо завершить разработку принципиальной схемы и провести электрическую проверку (ERC). На этом этапе важно устранить все ошибки, включая отсутствие соединений и неправильные параметры компонентов. Только после этого можно переходить к созданию печатной платы (PCB).
Запустите редактор трассировки и выполните экспорт схемы в формат, поддерживаемый выбранным САПР (например, в Eagle – через команду “Switch to board”; в KiCad – “Update PCB from schematic”). После импорта будет создан черновой шаблон платы с расставленными в стороне компонентами и неразведёнными соединениями (airwires).
На этапе планировки выполните следующие действия:
- Определите габариты платы, задав контур (Board Outline). Контур должен соответствовать механическим ограничениям корпуса или посадочного места.
- Разместите элементы по функциональным зонам. Старайтесь группировать связанные компоненты: микроконтроллер и обвязку, силовые элементы, аналоговые цепи – отдельно.
- Учитывайте ориентацию компонентов: одинаковые корпуса следует размещать в едином направлении для удобства пайки и проверки.
- Минимизируйте длину сигнальных цепей и избегайте перекрёстных трасс. Для этого применяйте принцип «логика ближе к логике, мощность ближе к входам».
После размещения элементов выполните настройку параметров слоя трассировки:
- Выберите число слоёв (односторонняя, двухсторонняя или многослойная плата в зависимости от сложности схемы).
- Настройте ширину дорожек и зазоры согласно требуемому току и производственным допускам.
- Определите правила для сигнальных и силовых цепей отдельно (design rules).
Сохраните проект и создайте резервную копию перед переходом к автоматической или ручной трассировке. Корректно подготовленный макет снижает вероятность ошибок на следующих этапах и упрощает финальное проектирование платы.
Распечатка шаблона схемы в нужном масштабе
Перед печатью убедитесь, что в настройках проекта выбран правильный масштаб. Для большинства домашних и профессиональных методов переноса используется масштаб 1:1. В редакторах печатных плат, таких как KiCad или Altium Designer, выберите опцию экспорта слоя трассировки или топологии платы в формате PDF с сохранением реальных размеров.
При экспорте отключите ненужные слои: оставьте только слой меди (обычно это Top Copper или Bottom Copper), контур платы (Edge Cuts), а при необходимости – отверстия и маркировку компонентов. Убедитесь, что поля «Fit to page» или автоматическое масштабирование отключены – они могут исказить размеры при печати.
Для проверки точности распечатки используйте встроенную в редактор масштабную линейку или добавьте контрольный квадрат 10×10 мм в угол платы. После печати измерьте его штангенциркулем: любые отклонения укажут на ошибку масштаба, которую нужно устранить до переноса изображения на заготовку.
Печать выполняйте только на лазерном принтере. Используйте кальку или глянцевую фотобумагу, совместимую с тонерным методом переноса. Для двусторонних плат важно распечатать шаблоны обеих сторон и обеспечить их зеркальность, если нижняя сторона будет приклеиваться тонером вниз.
Подготовка заготовки платы перед нанесением рисунка
Перед переносом схемы необходимо тщательно подготовить заготовку платы из фольгированного стеклотекстолита. Основная цель – обеспечить чистую, ровную и обезжиренную поверхность медного слоя для надёжного прилипания тонера или фоторезиста.
Сначала заготовку обрезают до нужного размера с учётом полей. Для этого используют ножовку по металлу или гильотинные ножницы. Края выравнивают напильником, удаляя заусенцы, которые могут нарушить контакт с утюгом или экспонирующим стеклом.
Затем медную поверхность очищают от окислов. Это выполняется мелкой шлифовальной губкой, ватной палочкой с пастой ГОИ или наждачной бумагой зернистостью P800–P1000. Важно добиться равномерного матового блеска без глубоких царапин.
После механической обработки плату промывают в тёплой воде с моющим средством. Это удаляет остатки абразива и жиры. Далее поверхность обезжиривают этиловым спиртом или ацетоном. Использование технического спирта нежелательно из-за примесей масла.
Подготовленную плату не следует трогать пальцами – касание оставляет следы, ухудшающие адгезию. Желательно использовать пинцет или надевать перчатки. Если перенос выполняется методом ЛУТ, то после подготовки плату желательно сразу использовать, чтобы избежать повторного окисления меди.
Перенос рисунка дорожек на текстолит различными способами
Лазерно-утюжный метод основан на переносе рисунка с глянцевой бумаги, распечатанного лазерным принтером. Поверхность текстолита должна быть обезжирена и зачищена до матового блеска. Бумага с изображением размещается тонером к меди и прогревается утюгом при температуре 150–180 °C в течение 2–3 минут. После охлаждения бумага размокает в воде, а тонер остается на плате.
Фоторезистивный метод требует использования фольгированного текстолита, покрытого сухим или жидким фоторезистом. На пленку или прозрачную пленку наносится негатив рисунка, затем проводится экспонирование ультрафиолетом (обычно 3–8 минут в зависимости от источника света). После этого происходит проявление в специальном растворе, удаляющем неэкспонированные участки.
Маркерный метод подходит для простых схем и оперативного изготовления. Специальным перманентным маркером по меди наносится контур дорожек вручную. Важно использовать маркеры с устойчивыми чернилами (например, на основе спирта или ксилола), обеспечивающими хорошую адгезию к меди и сопротивление травлению.
Шелкотрафаретный способ применяется при многосерийном изготовлении. Через сетчатый трафарет с нанесённым рисунком специальной краской на основе лака выполняется перенос на подготовленный текстолит. После отверждения краски плата готова к травлению. Метод требует точной калибровки и наличия трафаретного оборудования.
Метод наклейки дорожек предполагает использование самоклеящихся шаблонов, вырезанных из пленки. После размещения на меди выполняется травление. Способ используется реже из-за низкой точности и высокой трудоёмкости.
Выбор метода зависит от требуемой точности, наличия оборудования и предполагаемого тиража плат. Для домашних условий наилучший баланс дает лазерно-утюжная или фоторезистивная технология.
Процесс травления платы с контролем качества
После подготовки платы с нанесённым рисунком дорожек начинается этап травления. Раствор для травления выбирается в зависимости от материала платы и толщины меди: обычно применяют хлорное железо или перекись водорода с лимонной кислотой. Температура раствора должна поддерживаться в диапазоне 40–50 °C для стабильной скорости травления.
Плату погружают в раствор медленно и равномерно, обеспечивая постоянное перемешивание – это предотвращает образование воздушных пузырьков и неравномерное травление. Продолжительность процесса зависит от толщины меди и концентрации раствора, обычно 20–40 минут при контролируемых условиях.
Контроль качества на этом этапе включает регулярную визуальную проверку состояния дорожек через прозрачную ёмкость или вынимание платы для осмотра. Образование точечных пробоин или размытых краёв дорожек сигнализирует о необходимости остановки травления или корректировки условий.
После завершения травления плату тщательно промывают в проточной воде для удаления остатков химикатов. Затем удаляют защитный слой от рисунка – чаще всего с помощью ацетона или спирта – чтобы проверить состояние меди и целостность дорожек.
Финальная проверка качества проводится с помощью увеличительного стекла или микроскопа, выявляются повреждения, незатравленные участки и дефекты. При обнаружении нарушений процесс повторяют, корректируя параметры травления или ремонтируя повреждённые дорожки с помощью проводящих красок.
Очистка платы от остатков тонера и окалины
После переноса рисунка дорожек на текстолит остаются следы тонера и окалина, которые нужно тщательно удалить перед травлением. Наличие загрязнений влияет на качество травления и приводит к дефектам дорожек.
Для удаления остатков тонера используют спирт или специализированные очистители на основе изопропилового спирта с концентрацией не ниже 90%. Смоченной ватной палочкой или мягкой тряпочкой аккуратно протирают поверхность платы до полного удаления тонера.
Окалина представляет собой окисленную пленку меди, возникающую при механической обработке или воздействии воздуха. Для её удаления применяют следующие методы:
- Механическое очищение мелкой наждачной бумагой (зернистость 600–800) или губкой Scotch-Brite, избегая повреждения медных дорожек.
- Обработка раствором уксуса или лимонной кислоты (5–10% раствор) в течение 2–5 минут с последующим промыванием водой и сушкой.
- Использование специализированных химических средств для удаления окалины, предназначенных для печатных плат.
После удаления тонера и окалины плату обязательно промывают проточной водой, чтобы исключить остатки химикатов. Сушка выполняется мягкой безворсовой тканью или феном при температуре не выше 40 °C.
В случае повторного переноса рисунка перед травлением важно проверить поверхность платы на наличие повреждений меди и отсутствие загрязнений, чтобы избежать брака в готовом изделии.
Просверливание отверстий и подготовка к пайке
Перед сверлением закрепите плату в тисках или на специальной сверлильной установке, чтобы исключить смещение и повреждения. Скорость вращения сверла должна быть в диапазоне 10 000–20 000 об/мин, чтобы избежать перегрева и образования заусенцев.
После сверления удалите опилки с помощью мягкой кисти или сжатого воздуха, не повреждая дорожки. Проверьте диаметр отверстий микрометром или штангенциркулем.
Для подготовки к пайке обезжирьте места вокруг отверстий изопропиловым спиртом или ацетоном. Обязательно проверьте отсутствие окислов на медных площадках, при необходимости слегка зачистите их мелкой шкуркой (800–1000 grit).
Перед монтажом компонентов нанесите тонкий слой флюса на площадки для улучшения смачиваемости и предотвращения окисления во время пайки. Это особенно важно при использовании бессвинцовых припоев.
