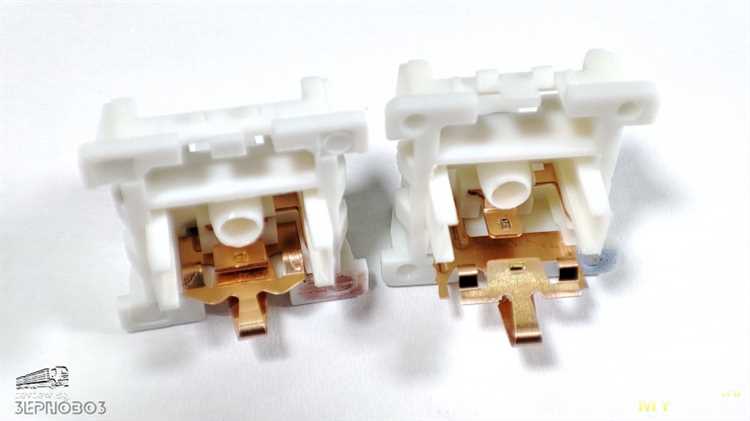

Большинство механических клавиатур с припаянными свитчами не позволяют заменить переключатели без демонтажа. Это затрудняет модернизацию или ремонт, особенно если один или несколько свитчей начинают залипать, дребезжать или теряют тактильный отклик. Единственный способ – выпаять старые свитчи и установить новые. Этот процесс требует точности, подходящего инструмента и базовых навыков работы с паяльником.
Перед началом перепайки необходимо удостовериться, что клавиатура действительно не имеет хот-свап-сокетов. Для этого достаточно снять одну из клавиш и осмотреть свитч – если контакты припаяны к плате, перепайка потребуется. Также важно заранее приобрести совместимые свитчи (например, Cherry MX, Gateron или Kailh), соответствующие по форм-фактору и высоте.
Инструменты, которые понадобятся: паяльник мощностью 20–40 Вт с тонким жалом, качественная оплетка для удаления припоя или вакуумный отсос, пинцет с прямыми и изогнутыми концами, флюс и изопропиловый спирт для очистки. Также рекомендуется использовать подставку с фиксацией платы, чтобы избежать перегрева дорожек при демонтаже.
Перепайка свитчей – это не просто замена компонентов. При неосторожной работе легко повредить контактные площадки или деформировать корпус клавиатуры. Именно поэтому важно соблюдать последовательность действий и уделять внимание каждому этапу: от демонтажа корпуса до проверки работоспособности новой сборки через тестер клавиш.
Как определить, какие свитчи нужно заменить
Также важен звуковой и тактильный контроль. Нажатие проблемного свитча может сопровождаться аномальным звуком: щелчок может быть приглушённым, отсутствовать полностью или сопровождаться посторонними шумами. Тактильно неисправные свитчи часто ощущаются «проваливающимися» или, наоборот, слишком тугими.
Наличие люфта, залипаний и механических повреждений также сигнализирует о необходимости замены. Если при движении кейкапа ощущается свободный ход в стороны или клавиша остаётся в нажатом положении – это результат износа или деформации корпуса свитча.
Наконец, стоит учитывать частоту использования клавиш. Самыми подверженными износу обычно оказываются пробел, Enter, Backspace и WASD-кластер. Даже при отсутствии явных проблем рекомендуется проверять их в первую очередь.
Необходимые инструменты для перепайки свитчей
Для качественной перепайки свитчей на механической клавиатуре потребуется набор специализированных инструментов. От правильного выбора каждого элемента зависит как скорость работы, так и безопасность компонентов.
- Паяльник с тонким жалом – мощностью от 15 до 40 Вт. Оптимальна температура пайки – около 350 °C. Использование толстого жала затруднит доступ к контактам.
- Отсос припоя – ручной или электрический. Нужен для удаления старого припоя без повреждения платы.
- Оплетка для удаления припоя – медная плетёнка с флюсом, позволяет аккуратно очищать площадки, где отсос не справляется.
- Флюс – предпочтительно гель или в шприце, с нейтральной активностью. Обеспечивает чистую пайку без перегрева дорожек.
- Пинцет антимагнитный – для точного позиционирования и извлечения свитчей без касания руками.
- Съемник кейкапов – пластиковый, проволочный или металлический. Позволяет быстро снять клавиши без риска их повреждения.
- Съемник свитчей – для hot-swap клавиатур. Подходит только для плат с соответствующими сокетами.
- Подставка или держатель платы – фиксирует клавиатуру под удобным углом, облегчает доступ к пайке.
- Очки или увеличительное стекло – необходимы при работе с мелкими контактами, особенно на плотных PCB.
- Спирт изопропиловый и ватные палочки – для очистки флюса после пайки.
Дополнительно стоит подготовить емкость для использованных компонентов, антистатический коврик и освещённое рабочее место. При пайке на платах без hot-swap следует работать особенно аккуратно, чтобы не повредить дорожки и крепления свитчей.
Подготовка клавиатуры к демонтажу свитчей
Перед началом работы необходимо полностью отключить клавиатуру от компьютера и отсоединить все съемные кабели. Если используется беспроводная модель, извлеките аккумулятор или батарейки.
Снимите все кейкапы с помощью пуллера. Работайте аккуратно, чтобы не повредить стабилизаторы. Рекомендуется укладывать кейкапы в порядке, соответствующем их расположению, чтобы упростить обратную сборку.
Разберите корпус клавиатуры. Для этого открутите все винты на нижней части и аккуратно подденьте корпус пластиковым медиатором или тонким инструментом. Убедитесь, что не остались скрытые крепления под ножками или наклейками.
Извлеките плату с установленной платой стабилизаторов и свитчей. При наличии вспененного слоя или шумоизоляции удалите их без деформации. Зафиксируйте расположение всех элементов – особенно если планируется полная разборка.
Очистите плату от пыли и загрязнений антистатической кистью или баллончиком с сжатым воздухом. Перед пайкой плата должна быть полностью сухой и чистой.
Установите клавиатуру на антисдатическую подложку или коврик. Подключите заземление паяльного оборудования. Подготовьте рабочее место: все инструменты должны быть под рукой, освещение – направленным и достаточно ярким.
Удаление старых свитчей с платы
После подготовки клавиатуры и инструментов необходимо аккуратно извлечь старые свитчи, не повредив дорожки и контактные площадки на плате. Работа проводится в следующем порядке:
- Переверните клавиатуру и зафиксируйте плату так, чтобы получить стабильный доступ к пайке.
- Разогрейте паяльник до температуры 320–350 °C. Этого достаточно для отпаивания свитчей, не перегревая текстолит.
- С помощью оплетки или вакуумного отсоса удалите припой с каждого контакта. Контактов два: контакт замыкания и контакт стабилизации.
- Проверьте, остался ли припой. При необходимости повторно используйте отсос или добавьте немного свежего припоя для улучшения удаления остатков.
- После очистки контактов аккуратно вытолкните свитч вверх с обратной стороны платы. Если используется кейс с верхним креплением, сначала разберите его.
При извлечении не допускайте перекосов и не применяйте чрезмерную силу. Если свитч не выходит, повторите удаление припоя – вероятно, остались связи на внутренних слоях или термокомпенсированных площадках.
После удаления всех свитчей осмотрите плату под увеличением. Поврежденные пятаки можно восстановить с помощью тонкого провода и флюса. Если пятаки целы, переходите к следующему этапу – установке новых свитчей.
Очистка посадочных мест и проверка дорожек
После демонтажа свитчей на поверхности платы остаются остатки припоя, флюса и, возможно, загрязнения от старых компонентов. Необходимо полностью очистить каждое посадочное место, чтобы обеспечить надежный электрический контакт при установке новых свитчей.
Для удаления остатков припоя используется оплетка для распайки. Прогрев каждый контакт жалом паяльника с наложенной оплеткой, аккуратно удалите излишки металла до состояния чистой и ровной площадки. Если в отверстиях остался припой, его можно удалить вакуумным отсосом.
После механической очистки необходимо обработать поверхность изопропиловым спиртом (не менее 90%) с использованием безворсовых салфеток. Это удалит остатки флюса и предотвратит коррозию медных дорожек. Не используйте воду или бытовую химию – они оставляют следы и могут повредить плату.
Затем необходимо визуально проверить каждую площадку и прилегающие дорожки. Используйте увеличительное стекло или микроскоп. Обратите внимание на:
- Наличие микротрещин или отслоений дорожек.
- Повреждение лужения и обрыв контактных колец.
- Целостность переходных отверстий (via), особенно в двусторонних платах.
Если обнаружены повреждения, восстановление возможно с помощью проводящей дорожки (проволока 0,1–0,2 мм), зачищенной медной шины или специализированных ремонтных наборов. Пайка восстанавливающих элементов должна проводиться с минимальным прогревом и использованием флюса с нейтральным pH.
До начала установки новых свитчей необходимо проверить непрерывность цепей мультиметром. Прозвоните каждую дорожку от посадочного места до ближайшего компонента, чтобы убедиться в отсутствии обрывов. Это исключит скрытые дефекты и упростит отладку после сборки.
Установка и фиксация новых свитчей на плате
Перед установкой убедитесь в правильной ориентации свитчей: выступы на корпусе должны совпадать с вырезами в посадочном месте. Для плат с горячей заменой важно проверить чистоту и целостность разъёмов.
При использовании обычной пайки сначала закрепите свитчи механически, при необходимости применив временные фиксаторы, например, монтажный скотч с обратной стороны платы, чтобы предотвратить смещение.
После установки всех свитчей проведите тест на соответствие контактных ножек и целостность дорожек, чтобы убедиться в отсутствии замыканий или обрывов, что снизит риск повторной перепайки.
Фиксация свитчей должна обеспечивать минимальный ход при нажатии на клавиши без дополнительных усилий со стороны платы, что обеспечит комфорт и надёжность эксплуатации.
Особенности пайки свитчей с разным типом крепления
Свитчи с двухконтактным креплением требуют аккуратного контроля температуры паяльника: перегрев может повредить пластиковые фиксаторы, что приведет к ненадежной посадке. При пайке таких свитчей рекомендуется использовать жало с малой площадью контакта и температуру около 320–350 °C.
Для свитчей с трехконтактным креплением важно соблюдение точного положения, так как дополнительный контакт служит для стабилизации и предотвращения люфта. Рекомендуется сначала закрепить свитч механически, затем быстро пропаять все контакты, минимизируя время нагрева платы.
Свитчи с пластиковыми защелками требуют предварительной проверки посадочных мест: если фиксаторы повреждены, пайка не обеспечит необходимую жесткость. В таких случаях лучше заменить или подклеить крепления перед монтажом.
Платы с технологией hot-swap позволяют избегать пайки, но при перепайке свитчей такого типа стоит учитывать меньшую толщину контактов и чувствительность к излишнему нагреву. Оптимальная температура для пайки – не выше 330 °C, время контакта жала с паяльной точкой – до 3 секунд.
Проверка работоспособности клавиатуры после перепайки
После завершения перепайки необходимо тщательно проверить каждую клавишу на предмет корректного срабатывания. Для этого подключите клавиатуру к компьютеру и воспользуйтесь специализированными программами, например, Switch Hitter или Aqua Key Test. Они отображают нажатия в режиме реального времени, позволяя выявить незадействованные или «залипающие» клавиши.
Обратите внимание на стабильность контактов: при нажатии не должно быть прерываний или ложных срабатываний. Если возникают проблемы, повторно осмотрите пайку на наличие холодных или чрезмерных припойных швов, а также проверьте правильность ориентации свитчей.
Проверка должна включать тестирование всех модифицированных клавиш, особенно если применялись свитчи с различными характеристиками или разным типом крепления. При обнаружении нестабильности можно использовать мультиметр в режиме прозвонки, чтобы проверить цепь между контактами свитча и платой.
Важен также внешний осмотр: отсутствие коротких замыканий между дорожками и отсутствие остатков припоя, которые могут вызвать сбои. При необходимости проведите повторную очистку и перепайку проблемных участков.
Завершая проверку, проверьте клавиатуру в режиме длительной эксплуатации – не менее 15 минут, чтобы исключить случайные сбои при непрерывном использовании.
Вопрос-ответ:
Какие признаки указывают на необходимость перепайки свитчей в механической клавиатуре?
Если некоторые клавиши не реагируют на нажатие или реагируют с перебоями, это может указывать на плохой контакт пайки. Также заметны могут быть физические повреждения, например, трещины на пайках или окисление выводов свитчей. Иногда при осмотре платы видны потемнения или следы перегрева, что тоже сигнализирует о необходимости перепайки.
Какие инструменты и материалы потребуются для качественной перепайки свитчей?
Для работы понадобятся паяльник с тонким жалом (25-40 Вт), припой с флюсом (лучше без свинца и с коллоидным флюсом), пинцет для точной фиксации, отсос припоя или оплетка для удаления старого припоя. Также полезны будут мультиметр для проверки контактов, антисептик для очистки платы и защитные очки. Рекомендуется использовать рабочее место с хорошим освещением и вентиляцией.
Можно ли перепаять свитчи, не вынимая их с платы, или обязательно нужно демонтировать их полностью?
В большинстве случаев рекомендуется полностью удалить старые свитчи перед установкой новых. Это позволяет избежать холодных пайок и улучшает качество контакта. Перепайка «на месте» возможна при незначительных дефектах, но риск повреждения платы и плохого контакта увеличивается. Для длительной и надежной работы лучше демонтировать свитчи и тщательно очистить посадочные места.
Какие ошибки чаще всего совершают при перепайке свитчей и как их избежать?
Основные ошибки — перегрев платы или свитчей, использование слишком большого количества припоя, неочищенные посадочные места и недостаточное прогревание контактов. Перегрев может повредить дорожки, излишек припоя приводит к коротким замыканиям, а грязь снижает качество контакта. Избежать проблем помогает аккуратность, применение качественного инструмента и предварительная очистка зоны пайки.
Как проверить работоспособность клавиатуры после перепайки свитчей?
После перепайки нужно провести визуальный осмотр всех мест пайки, убедиться в отсутствии замыканий и холодных контактов. Затем клавиатуру подключают к компьютеру и с помощью специальных программ (например, Switch Hitter или VIA) проверяют отклик каждой клавиши. Если обнаруживаются проблемы, следует повторно проверить и при необходимости перепаять проблемные участки. Обязательно тестировать все функциональные режимы, включая удержание клавиш и одновременные нажатия.
Как правильно подготовить плату перед перепайкой свитчей на механической клавиатуре?
Подготовка платы начинается с отключения питания и извлечения клавиатуры из корпуса. Необходимо очистить посадочные места от остатков старого припоя и грязи с помощью паяльной оплетки и изопропилового спирта. Проверяется состояние контактных площадок — если они повреждены или окислены, их нужно аккуратно восстановить или очистить. Далее следует убедиться, что дорожки на плате целы, без разрывов, иначе замена свитчей не даст результата. Такая подготовка обеспечит надежное соединение новых свитчей и предотвратит проблемы с работой клавиатуры после перепайки.
