Интеграция системы непрерывной подачи чернил (СНПЧ) в струйный принтер позволяет значительно снизить стоимость печати, особенно при регулярном использовании устройства для больших объёмов документов или изображений. В отличие от стандартных картриджей, СНПЧ использует внешние резервуары с чернилами, соединённые с печатающей головкой через гибкие силиконовые шлейфы, что обеспечивает постоянный приток чернил без необходимости частой замены расходных материалов.
Для сборки системы потребуется комплект СНПЧ, совместимый с вашей моделью принтера, чернила на водной или пигментной основе, резиновые заглушки, шприцы без игл объёмом 10–20 мл и антисептические перчатки. Перед установкой необходимо проверить герметичность резервуаров, очистить печатающую головку и проконтролировать уровень чернил в каждой ёмкости. Также следует отключить автообновление прошивки, если используется техника Epson, Canon или HP, чтобы избежать конфликтов с оригинальным программным обеспечением.
При установке важно точно определить положение шлейфа – он не должен касаться движущихся элементов принтера и при этом обеспечивать свободный ход каретки. Чаще всего фиксируют шлейф с помощью двустороннего скотча или пластиковых зажимов на крышке корпуса. После заполнения системы чернилами, необходимо провести 2–3 циклические прочистки сопел через драйвер принтера, чтобы устранить возможные воздушные пробки в магистрали.
СНПЧ требует регулярного обслуживания: раз в 3–4 месяца рекомендуется промывать капилляры и проверять состояние фильтров. Несоблюдение этих процедур может привести к засорению сопел или неравномерной подаче чернил. При корректной установке и эксплуатации система способна проработать более 12 месяцев без необходимости в ремонте или замене элементов.
Выбор совместимого принтера для установки СНПЧ
Перед установкой системы непрерывной подачи чернил необходимо учитывать модель и конструктивные особенности принтера. Оптимально выбирать струйные устройства, в которых картриджи оснащены встроенными печатающими головками. Это упрощает обслуживание и повышает срок службы СНПЧ.
Совместимость определяется типом картриджа. Лучше всего подходят модели Epson серии L (L120, L3250, L805 и др.), в которых уже предусмотрены заводские СНПЧ. Если рассматриваются принтеры Canon, обратите внимание на серии PIXMA G (например, G3411), где реализована встроенная система подачи. В случае самостоятельной установки СНПЧ на модели Canon с отдельными картриджами, важно, чтобы они не имели встроенного чипа блокировки.
Для HP и Brother ситуация сложнее. Устройства HP часто оснащаются встроенными чипами и системой контроля подачи, препятствующей стабильной работе СНПЧ. Однако некоторые модели HP DeskJet и OfficeJet позволяют обход чипов с помощью прошивки. У Brother лучше всего подходят модели с капсульной подачей чернил и внешним резервуаром, например DCP-T510W.
Перед покупкой следует уточнить, есть ли в продаже адаптированные комплекты СНПЧ под конкретную модель. Установка возможна не на все принтеры, особенно если конструкция картриджа не позволяет герметично подключить внешнюю магистраль. Не стоит выбирать устройства с фиксированной печатающей головкой и оригинальными чипованными картриджами, если отсутствует поддержка стороннего ПО для сброса уровня чернил.
Также важно учитывать частоту использования. Принтеры, предназначенные для редкой печати, не подойдут для СНПЧ, так как система требует регулярного прокачивания чернил. Оптимальный выбор – устройства, рассчитанные на средний или высокий объём печати без длительных простоев.
Необходимые компоненты и инструменты для монтажа СНПЧ
Для установки системы непрерывной подачи чернил потребуются следующие основные элементы: внешний блок СНПЧ с силиконовыми шлангами, герметичные картриджи с переходниками под конкретную модель принтера, воздушные фильтры, кронштейны для фиксации магистралей и адаптеры для крепления емкостей на уровне печатающей головки.
В комплекте должны быть силиконовые трубки длиной от 80 до 100 см, внутренним диаметром 2–3 мм. Картриджи должны быть совместимы с печатающей головкой и оборудованы резиновыми прокладками, предотвращающими подсос воздуха. Воздушные фильтры устанавливаются в верхнюю часть внешних емкостей и обеспечивают стабилизацию давления внутри системы.
Из инструментов необходимы: канцелярский нож с новым лезвием для точной обрезки шлангов, острые пинцеты для установки прокладок и фильтров, медицинский шприц объёмом 10–20 мл с силиконовой насадкой для прокачки чернил и удаления воздуха, а также двусторонний скотч шириной не менее 10 мм для крепления магистралей внутри корпуса принтера.
Дополнительно понадобится спирт без примесей или изопропанол для очистки посадочных мест и клеевых поверхностей. Рекомендуется использовать нитриловые перчатки, чтобы избежать загрязнения картриджей и контакта с чернилами. Все соединения должны быть герметичны, а шланги не должны перегибаться на участках движения каретки.
Пошаговая установка внешнего блока СНПЧ к корпусу принтера
Перед установкой убедитесь, что принтер выключен и отключён от сети. Все манипуляции выполняются на ровной поверхности при хорошем освещении.
- Откройте крышку картриджного отсека и переместите каретку в центр вручную, если это позволяет конструкция.
- Проверьте длину силиконового шлейфа от блока СНПЧ до каретки. Он не должен натягиваться в крайних положениях, но и не провисать.
- Определите оптимальное место для крепления блока СНПЧ – уровень должен соответствовать картриджам. Обычно его размещают справа или слева от корпуса.
- Очистите поверхность корпуса спиртосодержащим раствором в точке крепления.
- Снимите защитную плёнку с двухстороннего скотча на крепёжной платформе блока СНПЧ и плотно прижмите к корпусу на 30 секунд.
- Закрепите ограничители движения шлейфа. Один – у выхода шлейфа из корпуса, второй – внутри, ближе к каретке. Используйте пластиковые клипсы или направляющие с фиксаторами.
- Проверьте движение каретки вручную: она должна перемещаться свободно, шлейф не должен задевать элементы конструкции.
- Подсоедините капилляры к донорским картриджам, убедившись в герметичности соединений. Все трубки должны быть зафиксированы без перегибов.
После установки включите принтер, проверьте работу каретки и произведите тестовую печать. При возникновении сопротивления или ошибок проверьте натяжение шлейфа и положение блока.

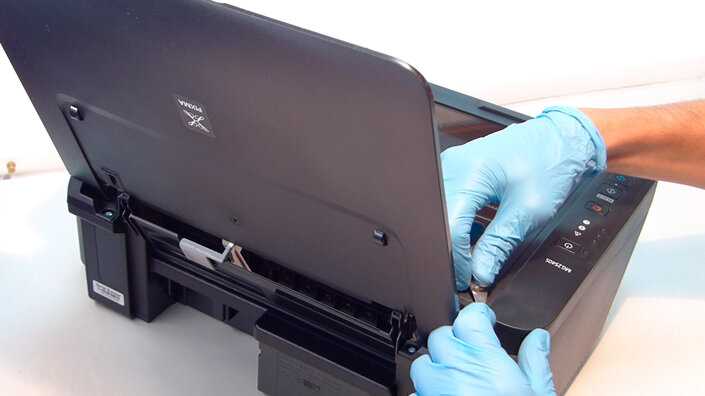

Подключение шлейфа чернильных трубок к печатающей головке
Перед подключением убедитесь, что каретка находится в зоне доступа и питание принтера отключено. Любое движение каретки под напряжением может повредить электронику.
Шлейф чернильных трубок следует закрепить на подвижной части каретки так, чтобы он не мешал ходу и не испытывал натяжения при перемещении. Оптимальная длина шлейфа – на 2–3 см больше полного хода каретки. Избыточная длина вызывает перегибы и затрудняет подачу чернил.
Каждая трубка должна быть подключена к соответствующему входу печатающей головки, строго по цветам. Перепутанные каналы приводят к неправильной печати и сложной прочистке системы. Перед подключением проверьте наличие уплотнительных резинок в штуцерах головки. Они предотвращают подсос воздуха и обеспечивают герметичность соединения.
Трубки надёжно фиксируются при помощи пластиковых хомутов или силиконовых зажимов. Не используйте клеевые составы – они могут повредить разъёмы и затруднить обслуживание. После подключения переместите каретку вручную по всей ширине принтера и проверьте, не задевает ли шлейф элементы корпуса. При необходимости скорректируйте изгиб и точки фиксации.
Завершив подключение, включите питание и выполните прокачку чернил через режим прочистки. Это удалит воздух из системы и обеспечит равномерную подачу в сопла печатающей головки.
Удаление воздуха из системы и первичная прокачка чернил
Перед началом прокачки убедитесь, что внешние емкости с чернилами находятся на уровне печатающей головки или чуть ниже. Это предотвратит самопроизвольное поступление чернил и исключит риск перетекания.
Откройте пробки воздухозаборников на всех резервуарах. Плотно закройте силиконовые пробки на шлангах, ведущих к картриджам. Это обеспечит герметичность при создании разрежения.
Для удаления воздуха используйте медицинский шприц объёмом не менее 20 мл. Подключите его к воздушному отверстию каждого картриджа по очереди. Аккуратно вытягивайте поршень, пока в шланге и картридже не появятся чернила без пузырьков. При этом следите, чтобы в шприц не попал воздух из окружающей среды.
Повторите процедуру для всех цветов. После завершения проверьте наличие чернил в шлангах: они должны быть полностью заполнены, без просветов. Если остались пузырьки, повторите откачку, избегая резких движений, чтобы не повредить структуру картриджей.
Когда все каналы прокачаны, установите пробки на место и выполните прочистку печатающей головки через драйвер принтера. Используйте штатную функцию «прокачка» или «чистка», в зависимости от модели устройства.
По завершении прочистки распечатайте тест-дюз. При наличии пропусков – проведите повторную прочистку, но не более трёх циклов подряд. Если пропуски остаются, проверьте шланги на предмет зажатий или остаточного воздуха.
Настройка ПО и калибровка печати после установки СНПЧ
После монтажа системы непрерывной подачи чернил (СНПЧ) необходимо адаптировать программные настройки принтера для корректной работы. В первую очередь нужно обновить драйверы устройства до последней версии, совместимой с установленной СНПЧ, чтобы обеспечить правильное распознавание объема и типа чернил.
Зайдите в панель управления принтером и выполните сброс настроек печати к заводским, затем откалибруйте цветовой профиль с использованием специализированного ПО или встроенных инструментов. Для оптимальной цветопередачи рекомендуется применять цветокалибровочные тесты, которые печатаются и анализируются с помощью колориметра или спектрофотометра.
Установите максимальное разрешение печати и активируйте режим «фотографической» или «профессиональной» печати, если он поддерживается. В настройках управления подачей чернил уменьшите скорость печати для улучшения качества и предотвращения засоров. Важно также проверить уровень чернил в СНПЧ через программное обеспечение, чтобы своевременно реагировать на снижение запасов.
После калибровки рекомендуется выполнить несколько тестовых отпечатков с разными шаблонами: градиенты, текст, мелкие детали. Это позволит выявить и скорректировать смещение цвета, полосы или подтекания. Если появляются артефакты, проведите очистку печатающих головок через сервисные утилиты.
Регулярно обновляйте прошивку принтера, если производитель выпускает релизы с улучшениями для работы со СНПЧ. Соблюдение этих рекомендаций гарантирует стабильность работы и длительный срок службы системы непрерывной подачи чернил.
Вопрос-ответ:
Как правильно подготовить принтер к установке системы непрерывной подачи чернил (СНПЧ)?
Перед установкой СНПЧ важно тщательно очистить принтер от старых картриджей и проверить, чтобы печатающая головка была в исправном состоянии. Рекомендуется проверить, нет ли засоров в соплах и провести пробную печать, чтобы убедиться в отсутствии проблем с подачей чернил. Также необходимо подобрать СНПЧ, совместимую с моделью принтера, и внимательно изучить инструкцию по установке.
Какие трудности могут возникнуть при сборке системы непрерывной подачи чернил своими руками?
Основные сложности связаны с правильным подключением трубок и герметизацией системы, чтобы избежать протечек. Неправильная установка может привести к засорению сопел или попаданию воздуха в систему, что ухудшит качество печати. Кроме того, важно следить за уровнем чернил и не допускать их пересыхания в трубках. Иногда требуется точная настройка давления, чтобы чернила равномерно подавались без перебоев.
Как СНПЧ влияет на качество печати и расход чернил по сравнению с обычными картриджами?
СНПЧ позволяет значительно снизить затраты на расходные материалы благодаря большему объему чернил и возможности их дозаправки. Качество печати при правильной сборке и обслуживании не уступает стандартным картриджам, а иногда даже превосходит, так как чернила подаются стабильно. Однако при неправильном монтаже или использовании неподходящих чернил могут появиться проблемы с цветопередачей или четкостью изображения.
Как часто требуется техническое обслуживание системы непрерывной подачи чернил?
Регулярная проверка состояния трубок, отсутствие засоров и своевременная замена или дозаправка чернил помогут сохранить работоспособность СНПЧ. Рекомендуется хотя бы раз в месяц проводить промывку печатающей головки и контролировать герметичность соединений. Если принтер используется часто, осмотр лучше проводить чаще, чтобы избежать сбоев и повреждений.
Можно ли самостоятельно заменить чернила в системе непрерывной подачи и какие рекомендации по этому процессу?
Замену чернил можно выполнять самостоятельно, но нужно соблюдать осторожность, чтобы не повредить трубки и не допустить попадания воздуха. Рекомендуется использовать чернила, совместимые с моделью СНПЧ и типом принтера. При заправке важно аккуратно работать с емкостями и избегать переполнения. После заправки стоит провести несколько тестовых отпечатков, чтобы проверить качество печати и равномерность подачи чернил.
Как правильно установить систему непрерывной подачи чернил (СНПЧ) на принтер?
Установка СНПЧ требует аккуратности и последовательности. Сначала нужно подготовить все компоненты: картриджи, трубки, контейнеры с чернилами и крепежи. После этого важно правильно закрепить трубки так, чтобы они не перекручивались и не пережимались. Картриджи устанавливаются в слоты принтера, при этом необходимо убедиться, что они совместимы с моделью устройства. Чернила заливаются в внешние емкости, и система запускается путем прокачки чернил через трубки до картриджей. Важно проверить герметичность соединений и отсутствие воздушных пузырьков в трубках, так как они могут повлиять на качество печати.
Какие возможные проблемы могут возникнуть после установки СНПЧ и как их решать?
После установки СНПЧ часто встречаются следующие трудности: засорение печатающей головки, попадание воздуха в трубки, утечки чернил и неправильное давление в системе. Засорение можно устранить путем очистки головки специальными растворами или сервисными функциями принтера. Воздух в трубках обычно удаляется прокачкой чернил вручную или с помощью программных средств. Утечки появляются из-за неплотных соединений или повреждений трубок — в таком случае необходимо проверить все соединения и при необходимости заменить поврежденные элементы. Неправильное давление иногда возникает из-за неравномерного расположения емкостей с чернилами, их следует расположить на одном уровне или чуть ниже картриджей, чтобы обеспечить стабильную подачу.
