Как запрограммировать температурный датчик tmp36 на arduino

Аналоговый температурный датчик TMP36 позволяет измерять температуру окружающей среды в диапазоне от –40 до +125 °C. Он выдаёт аналоговый сигнал, линейно зависящий от температуры, что упрощает работу с ним через встроенный в Arduino АЦП. Выходное напряжение датчика изменяется примерно на 10 мВ на каждый градус Цельсия, при этом при температуре 25 °C выход составляет приблизительно 750 мВ.

Для подключения TMP36 используется три провода: питание (2,7–5,5 В), заземление и выходной сигнал, подающийся на один из аналоговых входов Arduino (например, A0). Напряжение с выхода датчика считывается функцией analogRead(), возвращающей значение от 0 до 1023 при 10-битной разрядности АЦП, что соответствует диапазону напряжения 0–5 В.

Для преобразования аналогового значения в температуру применяется формула: T = (Vout – 500) / 10, где Vout – напряжение в милливольтах. Для получения Vout необходимо сначала умножить результат analogRead() на коэффициент (например, 4,88 при опорном напряжении 5 В: 5000 мВ / 1024 уровней).

При программировании важно учитывать возможные шумы в аналоговом сигнале. Для повышения точности рекомендуется усреднение нескольких показаний, а также проверка стабильности питания и отсутствие помех в цепи. Использование встроенной функции analogReference() позволяет задать более точное опорное напряжение, например, 1,1 В для повышения чувствительности измерений в узком температурном диапазоне.

Рекомендуется использовать провода длиной не более 20 см, чтобы минимизировать шум. Если длина соединений больше, желательно экранирование или установка керамического конденсатора на 0,1 мкФ между V_in и GND возле датчика для подавления помех.

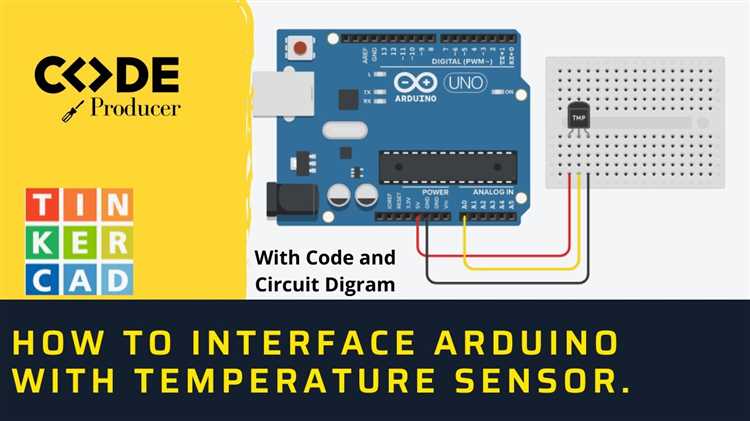

Подключение выполняется следующим образом:

Назначение	Пин Arduino
1 (левый)	Питание +5 В	5V
2 (средний)	Аналоговый выход	A0 (или другой аналоговый вход)
3 (правый)	Земля	GND

После подключения можно приступать к написанию скетча для считывания аналогового значения и расчёта температуры в градусах Цельсия.

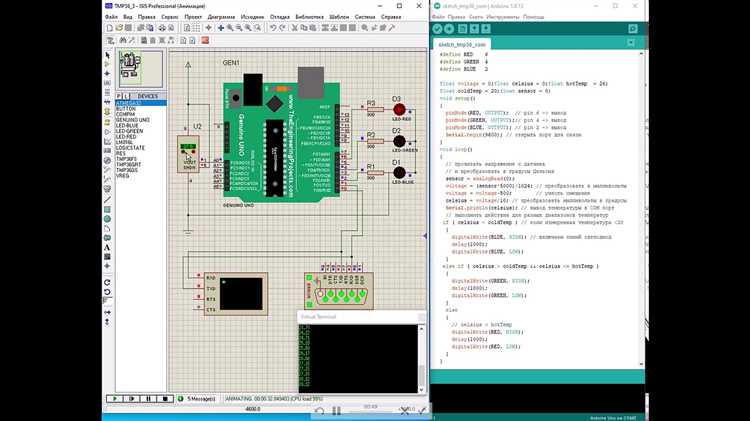

Настройка аналогового входа для считывания сигнала с TMP36

Для получения данных с TMP36 необходимо подключить его выходной сигнал к одному из аналоговых входов платы Arduino. Например, можно использовать вход A0.

В коде Arduino аналоговый вход настраивается через функцию analogRead(), которая позволяет считывать напряжение от 0 до 5 В (при условии, что плата питается от 5 В). Разрешение преобразования составляет 10 бит, что соответствует диапазону значений от 0 до 1023.

Основные шаги настройки аналогового входа:

Убедиться, что пин TMP36 OUT подключён к аналоговому входу Arduino (например, A0).
В функции setup() указать скорость передачи данных для мониторинга через Serial.begin(9600);.
В функции loop() использовать analogRead(A0) для получения текущего значения напряжения.

Рекомендуется добавить небольшую задержку между считываниями (например, delay(1000);), чтобы избежать лишней нагрузки на шину и упростить визуальный анализ данных.

Для повышения точности можно усреднять несколько показаний с помощью простого фильтра:

Считать 10–20 значений подряд
Вычислить их среднее значение
Использовать усреднённый результат для дальнейших расчётов температуры

Если питание Arduino осуществляется от нестабильного источника, имеет смысл использовать внутренний опорный уровень напряжения, например analogReference(INTERNAL); для 1.1 В (только для совместимых моделей, таких как Arduino Uno).

Преобразование аналогового сигнала в напряжение в коде

Чтобы получить фактическое значение напряжения, нужно пересчитать это число в вольты. Arduino Uno использует опорное напряжение по умолчанию 5 В, но возможны и другие значения, если вручную задать analogReference().

Считать аналоговое значение: int sensorValue = analogRead(A0);
Рассчитать напряжение в вольтах: float voltage = sensorValue * 5.0 / 1023.0;

Если на входе используется иное опорное напряжение (например, 3.3 В), необходимо заменить значение 5.0 на фактическое:

float voltage = sensorValue * 3.3 / 1023.0;

При необходимости можно задать опорное напряжение программно:

analogReference(INTERNAL); // Для использования внутреннего опорного напряжения (1.1 В на Arduino Uno)

Результирующее значение voltage можно далее использовать для вычисления температуры, учитывая специфику TMP36 (например, 0.5 В соответствует 0°C).

Расчёт температуры в градусах Цельсия на основе данных TMP36

Датчик TMP36 выдаёт аналоговый сигнал, пропорциональный температуре. Напряжение на выходе датчика изменяется на 10 мВ на каждый градус Цельсия, при этом 500 мВ соответствуют 0 °C. Это упрощает вычисление температуры при использовании Arduino.

После считывания значения с аналогового входа (от 0 до 1023) с помощью функции analogRead(), необходимо преобразовать его в напряжение. При питании платы Arduino от 5 В это делается так:

int rawValue = analogRead(A0);
float voltage = rawValue * 5.0 / 1023.0;

Далее вычисляется температура в градусах Цельсия, используя формулу:

float temperatureC = (voltage - 0.5) * 100.0;

Значение 0.5 соответствует 500 мВ, что является базой отсчёта датчика. Умножение на 100 нужно для пересчёта милливольт в градусы Цельсия. Для повышения точности при использовании платы с питанием 3.3 В следует подставить актуальное опорное напряжение вместо 5.0.

Для устранения помех и нестабильных измерений рекомендуется усреднять несколько значений с аналогового входа. Например, можно считать 10 измерений подряд с интервалом в 10 мс и использовать среднее значение.

Пример базового скетча Arduino для TMP36 с пояснениями

Датчик TMP36 подключается к аналоговому входу платы Arduino, например, к A0. В примере ниже считывается аналоговый сигнал, вычисляется напряжение, затем температура в градусах Цельсия.

const int sensorPin = A0; // Пин, к которому подключен TMP36
void setup() {
Serial.begin(9600); // Инициализация последовательного порта
}
void loop() {
int rawValue = analogRead(sensorPin); // Считывание аналогового значения (0–1023)
float voltage = rawValue * (5.0 / 1023.0); // Преобразование в напряжение (В)
float temperatureC = (voltage - 0.5) * 100.0; // Расчёт температуры (°C)
Serial.print("Температура: ");
Serial.print(temperatureC);
Serial.println(" °C");
delay(1000); // Задержка между измерениями
}

analogRead(sensorPin) возвращает целое значение от 0 до 1023. Оно пропорционально напряжению на выходе датчика. Для платы с опорным напряжением 5 В применяется коэффициент 5.0 / 1023.0.

voltage – фактическое напряжение на выходе TMP36. Формула (voltage - 0.5) * 100.0 учитывает, что TMP36 выдаёт 0.5 В при 0 °C, и отклик 10 мВ/°C.

Для отображения температуры с датчика TMP36 на серийном мониторе необходимо настроить последовательное соединение в функции setup() с помощью Serial.begin(9600); где 9600 – скорость передачи данных в бодах.

В основном цикле loop() считывается значение с аналогового входа через analogRead(). Полученное число преобразуется в напряжение с учётом разрешения АЦП Arduino (10 бит, диапазон 0–1023) и опорного напряжения 5 В.

Далее напряжение переводится в температуру по формуле: температура в градусах Цельсия = (напряжение в мВ − 500) / 10. TMP36 даёт 500 мВ при 0 °C, и 10 мВ на каждый градус выше.

void setup() {

Serial.begin(9600);

}

void loop() {

int rawValue = analogRead(A0);

float voltage = rawValue * (5.0 / 1023.0);

float temperatureC = (voltage — 0.5) * 100.0;

Serial.print(«Температура: «);

Serial.print(temperatureC);

Serial.println(» °C»);

delay(1000);

}

Важно убедиться, что в Arduino IDE выбран правильный COM-порт и скорость передачи совпадает с Serial.begin().

Настройка интервала обновления данных с TMP36 в цикле loop

Для контроля частоты считывания температуры с TMP36 в функции loop применяют задержки или отслеживают прошедшее время с помощью функции millis(). Использование delay() просто при небольших проектах, однако блокирует выполнение остальных операций, что снижает отзывчивость программы.

Рекомендуется применять millis() для неблокирующего таймера. Сохраняют текущее время чтения в переменную, затем сравнивают её с текущим значением millis(). Если разница превышает заданный интервал (например, 1000 мс), происходит считывание и обработка данных с TMP36.

Пример кода с использованием millis():

unsigned long previousMillis = 0;

const unsigned long interval = 1000; // интервал в миллисекундах

void loop() {

unsigned long currentMillis = millis();

if (currentMillis — previousMillis >= interval) {

previousMillis = currentMillis;

int analogValue = analogRead(A0);

float voltage = analogValue * (5.0 / 1023.0);

float temperatureC = (voltage — 0.5) * 100.0;

}

Подбор интервала зависит от задачи. Для плавного мониторинга температуры достаточно 1 секунда. Для ускоренного реагирования интервал уменьшают, учитывая природу измеряемой среды – температура меняется медленно, слишком частое чтение не приносит пользы и увеличивает нагрузку на процессор.

Использование millis() позволяет одновременно выполнять другие задачи без задержек, что важно для многозадачных проектов с датчиками или управлением устройствами.

Обработка нестабильных показаний с помощью усреднения

Датчик TMP36 может выдавать колеблющиеся значения из-за помех и шума в аналоговом сигнале. Для повышения точности измерений применяют усреднение нескольких последовательных считываний.

Обычно выбирают количество отсчётов от 10 до 50 в зависимости от требуемой скорости обновления и стабильности данных. Чем больше отсчётов, тем выше сглаживание, но увеличивается задержка обновления.

В коде Arduino реализуется цикл, который последовательно считывает аналоговое значение с входа, накапливает сумму и после всех измерений делит её на количество отсчётов. Это позволяет уменьшить влияние случайных выбросов и помех.

Пример: если взять 20 измерений с интервалом 5 мс между ними, то итоговое значение будет средним за 100 мс, что достаточно быстро для большинства приложений с TMP36.

Для повышения точности также рекомендуется использовать фильтр скользящего среднего – при каждом новом измерении сумма обновляется с вычитанием самого старого значения и добавлением нового, что снижает задержку и плавность отклика.

Важный момент – перед усреднением нужно убедиться в корректности измерений, например, отсечь явно некорректные значения, выходящие за физически возможный диапазон напряжений TMP36 (примерно 0,1 В – 2,0 В).

Использование усреднения снижает дрожание показаний и обеспечивает более стабильное отображение температуры без сложной аппаратной фильтрации.

Вопрос-ответ:

Как правильно подключить датчик TMP36 к Arduino для считывания температуры?

Датчик TMP36 имеет три вывода: питание (VCC), земля (GND) и выходной сигнал (Vout). Для подключения к Arduino питание нужно подавать на 5 В (или 3.3 В, если Arduino поддерживает), землю соединить с GND платы, а выходной сигнал подключить к одному из аналоговых входов, например A0. После этого в программе можно считывать значение с аналогового входа и преобразовывать его в напряжение, а затем — в температуру.

Как получить точное значение температуры из аналогового сигнала датчика TMP36?

После чтения аналогового значения с АЦП Arduino нужно преобразовать его в напряжение. Для 10-битного АЦП с диапазоном 0–5 В формула будет: напряжение = (считанное значение * 5.0) / 1024. Затем, чтобы получить температуру в градусах Цельсия, из напряжения вычитают 0.5 В (смещение датчика) и умножают результат на 100, поскольку TMP36 выдает 10 мВ на градус. Формула: температура = (напряжение — 0.5) * 100.

Почему показания температуры с TMP36 могут «прыгать», и как это исправить в коде?

Нестабильность значений возникает из-за электрических шумов и помех, а также из-за ограниченной точности АЦП Arduino. Чтобы сгладить данные, часто применяют усреднение нескольких последовательных измерений. В коде можно делать серию считываний с небольшими задержками, складывать результаты и делить сумму на количество измерений. Это уменьшит влияние случайных колебаний.

Как часто стоит считывать температуру с TMP36, чтобы получить актуальные данные без лишней нагрузки на Arduino?

Оптимальный интервал зависит от задачи. Для бытового контроля температуры обновление раз в секунду или двух обычно достаточно. Слишком частые считывания создают лишнюю нагрузку и могут усложнить обработку данных без заметного улучшения качества. В программе это реализуется через задержку или проверку времени с помощью функции millis(), чтобы считывания выполнялись с заданным интервалом.

Какие ограничения есть у TMP36 при измерении температуры в проектах на Arduino?

TMP36 работает в диапазоне от -40 до +125 °C с погрешностью около ±2 °C при комнатной температуре. Он требует стабильного питания, поскольку изменение напряжения питания влияет на точность. Также выходной сигнал аналоговый, что накладывает ограничения на разрешение измерений из-за 10-битного АЦП Arduino. Для более точных измерений могут понадобиться дополнительные фильтры или более точные аналого-цифровые преобразователи.

Как правильно подключить датчик TMP36 к плате Arduino для получения корректных данных?

Датчик TMP36 имеет три вывода: питание (Vcc), землю (GND) и выходной аналоговый сигнал (Vout). Для подключения к Arduino нужно подать на Vcc напряжение 5 В, GND соединить с землёй платы, а выходной сигнал подключить к одному из аналоговых входов Arduino (например, A0). Важно убедиться, что провода прочно закреплены и нет коротких замыканий, иначе показания будут неверными или нестабильными. После подключения следует проверить, что Arduino считывает аналоговое значение с правильного пина.

Как преобразовать считанное с TMP36 значение с аналогового входа в температуру в градусах Цельсия?

Для преобразования значения с аналогового входа необходимо учитывать разрешение АЦП Arduino (обычно 10 бит, то есть 0–1023) и опорное напряжение (обычно 5 В). Сначала переводят цифровое значение в напряжение: напряжение = (считанное_значение * 5.0) / 1024. Затем из напряжения вычитают смещение 0,5 В (напряжение при 0 °C для TMP36) и результат делят на 0,01 В/°C (изменение напряжения на градус). Формула: температура (°C) = (напряжение — 0,5) * 100. Так можно получить значение температуры с точностью, которую обеспечивает датчик.
