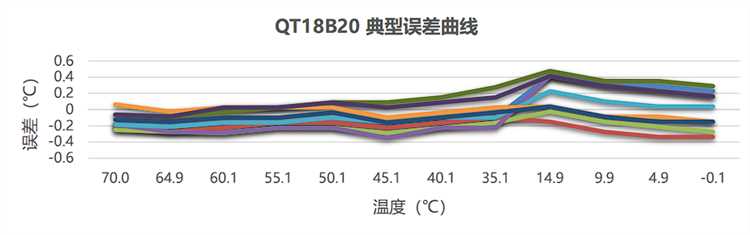

Датчики температуры DS18B20 работают по однопроводному протоколу 1-Wire, что позволяет подключать несколько устройств к одной линии связи. Однако в реальных условиях количество поддерживаемых датчиков ограничивается не только теорией протокола, но и электрическими характеристиками линии, типом подключения, длиной провода, сопротивлением паразитной емкости и питанием.
В лабораторных условиях можно добиться стабильной работы до 100 и более датчиков на одной линии, при соблюдении строгих требований к топологии, качеству соединений и уровню помех. На практике, при использовании витой пары длиной до 30 метров, рекомендуется подключать не более 20–30 устройств. При использовании паразитного питания количество надежно работающих датчиков резко снижается – как правило, до 5–10 штук.
Ключевыми факторами являются мощность источника питания, уровень сопротивления линий, согласование импеданса и правильная разводка шин. Использование активных компонентов, таких как буферы 1-Wire или линии с открытым коллектором с подтягивающими резисторами, позволяет расширить возможности системы и увеличить длину и загрузку шины.
Для надёжной работы в промышленных и полевых условиях разработчики часто ограничивают количество подключаемых датчиков до 10–15 на одну линию с параллельным питанием и длиной шины не более 50 метров. При превышении этих значений рекомендуется применять сегментацию сети или использовать многоканальные хост-контроллеры с гальванической развязкой.
Ограничения по количеству 18b20 при использовании паразитного питания
Паразитный режим питания датчиков DS18B20 предполагает использование всего двух проводов: общего (GND) и сигнального (DQ), по которому также подаётся питание. При этом датчики получают энергию через подтягивающий резистор, что накладывает жёсткие ограничения на количество одновременно подключённых устройств.
Максимальное количество 18b20 при паразитном питании ограничивается в первую очередь током, необходимым для стабильной работы каждого датчика в момент преобразования температуры. Каждый сенсор потребляет до 1,5 мА в активной фазе, тогда как типичные подтягивающие резисторы (4,7 кОм к Vcc = 5 В) не могут обеспечить более примерно 1 мА на всю линию. Это приводит к сбоям при превышении критической нагрузки.
На практике без внешнего источника питания устойчиво работают не более 2–3 датчиков в паразитном режиме. Превышение этого количества вызывает падение напряжения на шине, особенно при одновременном запуске преобразования температуры, что может привести к потере связи или искажению данных.
Для увеличения надёжности системы рекомендуется минимизировать длину линии, использовать толстые провода с низким сопротивлением, а также обеспечить короткое время отклика на линии. Даже при соблюдении всех условий безопасный предел остаётся в диапазоне до 4 устройств.
Рекомендуется использовать питание по трём проводам при необходимости подключения большего числа датчиков или обеспечения устойчивой работы в условиях низких температур и длинных линий. Это позволит снять ограничения по току и расширить возможности масштабирования сети 18b20.
Максимальная длина линии при подключении большого числа датчиков
При подключении значительного количества датчиков DS18B20 на одной линии протяжённость шины становится критически важным фактором. Основное ограничение связано с ухудшением качества сигнала и увеличением времени отклика. В условиях стандартного питания (не паразитного) допустимая длина линии может достигать 100 метров, однако это значение справедливо только при хорошем экранировании кабеля и корректной топологии подключения.
При использовании более 20 датчиков на одной линии целесообразно ограничить длину кабеля до 30–50 метров, особенно при параллельной топологии. В случае дерева или звезды увеличивается риск отражений сигнала и снижения стабильности связи. Для таких случаев рекомендуется использовать терминаторы на концах длинных ответвлений, а также снизить скорость опроса на уровне микроконтроллера, чтобы минимизировать коллизии.
Кабель типа UTP категории 5e или выше демонстрирует хорошую помехоустойчивость и может использоваться при длине до 60 метров с количеством до 30 датчиков, при условии соблюдения симметрии и минимизации паразитной ёмкости. Важно использовать одну витую пару для питания и вторую – для сигнального провода и земли. Следует избегать тонких и дешёвых проводов, так как сопротивление растёт пропорционально длине, что снижает надёжность обмена данными.
В случаях, когда требуется подключение более 50 датчиков, рекомендуется делить общую сеть на сегменты длиной не более 20–30 метров, каждый из которых подключается через активный буфер или отдельный GPIO-порт с использованием программной мультиплексии. Это повышает устойчивость системы и упрощает диагностику неисправностей.
Влияние сопротивления проводников на работу шины 1-Wire
При передаче данных на большие расстояния даже незначительное сопротивление может привести к деградации сигнала: фронты импульсов становятся пологими, увеличивается время восстановления линии, возникают ошибки чтения. Кроме того, при паразитном питании чрезмерное сопротивление вызывает падение напряжения на датчиках при их опросе, особенно если они работают одновременно. Это приводит к их некорректной работе или сбоям шины.
Рекомендуется ограничивать суммарное сопротивление линии значением не более 100 Ом. Это означает, что при использовании тонких проводов общая длина кабеля не должна превышать 30–50 метров при типичной конфигурации. Если используется несколько десятков датчиков, важно учитывать не только сопротивление основной магистрали, но и ответвлений. Каждое ответвление увеличивает импеданс и создаёт паразитные отражения, особенно при неправильной топологии.
Для минимизации потерь рекомендуется использовать провод с сечением не менее 0.75 мм² при длине более 30 метров, а также избегать «звездообразной» разводки. Оптимальная топология – линейная с минимальным количеством разветвлений. В случаях, когда длина линии и количество датчиков велики, целесообразно рассмотреть активное питание и использование буферов уровня для стабилизации сигнала.
Использование резистора подтяжки при подключении нескольких 18b20
Резистор подтяжки на линии данных шины 1-Wire играет ключевую роль при подключении нескольких датчиков DS18B20. Он обеспечивает стабильное логическое высокое состояние в моменты, когда линия не активна. Неправильно выбранное сопротивление может привести к искажению сигналов, особенно при длинной линии и большом количестве подключённых устройств.
Оптимальное сопротивление подтягивающего резистора зависит от следующих факторов:
- количество датчиков на линии;
- длина и сечение кабеля;
- режим питания (паразитный или стандартный);
- топология подключения (звезда, шина, кольцо);
- время отклика контроллера и его выходной ток.
Для стандартных применений с длиной линии до 10 метров и количеством датчиков до 10 штук рекомендуется использовать резистор 4.7 кОм. При увеличении длины линии или числа датчиков до 20–30, сопротивление стоит уменьшить до 3.3 кОм или даже 2.2 кОм для обеспечения надёжного подтягивания сигнала к уровню питания.
Если используется паразитное питание, снижение сопротивления ограничено, поскольку через резистор также идёт ток питания датчиков при конверсии температуры. В таких случаях минимальное значение – 4.7 кОм, иначе питание будет нестабильным. При переходе на обычное питание через отдельную линию VDD допустимо использовать резисторы меньшего номинала.
Рекомендуется:
- при длине линии до 10 м и ≤10 датчиках – 4.7 кОм;
- при длине 10–30 м и 10–30 датчиках – 2.2–3.3 кОм;
- при паразитном питании – не менее 4.7 кОм;
- при активном питании и длинной линии – вплоть до 1.5 кОм, при условии достаточного выходного тока контроллера.
Для повышения надёжности можно использовать активный подтягивающий элемент – транзистор или драйвер с открытым коллектором, особенно при длинных линиях или в промышленных условиях. Также важно минимизировать паразитные ёмкости и избегать топологии типа «звезда», чтобы не искажать фронты сигналов.

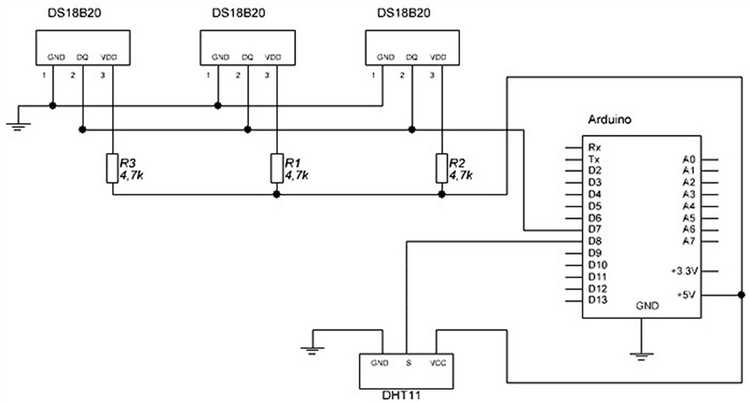

Архитектура топологии сети: звезда, шина, кольцо и их ограничения
При построении сети с большим количеством датчиков DS18B20 критически важно выбрать подходящую топологию. От конфигурации соединений напрямую зависят стабильность работы, длина линии, количество поддерживаемых устройств и сложность устранения ошибок. Рассмотрим три основные схемы: звезда, шина и кольцо, с акцентом на их применимость к 1-Wire.
- Шина – предпочтительная топология для 1-Wire. Все датчики подключаются последовательно вдоль одной линии, что минимизирует паразитные отражения сигнала. При использовании качественного экранированного кабеля (например, витой пары) и согласующего резистора (4,7 кОм на линии данных) шина может поддерживать до 100 устройств при длине до 100 метров. Важно избегать длинных ответвлений более 3–5 см.
- Звезда – на практике вызывает значительные проблемы с отражением сигнала. Если от центральной точки отходят провода к каждому датчику, суммарная длина может быть небольшой, но множественные ветви создают импедансные разрывы. Даже при 5–10 датчиках возможны сбои в идентификации и чтении данных. Применение звезды допустимо только при общей длине ветвей менее 3 метров и обязательном согласовании линий резисторами на каждом ответвлении, что усложняет реализацию.
- Кольцо – практически не используется с 1-Wire из-за несовместимости протокола с циклической структурой. Сигналу требуется однозначный маршрут возврата, а кольцевая архитектура увеличивает вероятность коллизий и двойного считывания импульсов. Применение кольца оправдано только в теоретических схемах с переключающими реле, но не в реальных инсталляциях.
Для систем с большим числом DS18B20 предпочтительно использовать шину с минимальными ответвлениями и общей длиной не более 100 метров. При необходимости организации звездообразной структуры целесообразно использовать хабы с буферизацией сигнала или переход на микроконтроллеры с несколькими независимыми 1-Wire линиями.
Особенности опроса и адресации датчиков при массовом подключении
Каждый датчик DS18B20 имеет уникальный 64-битный ROM-код, который используется для адресации при опросе. При массовом подключении важно правильно организовать процедуру поиска и опроса устройств на шине 1-Wire, чтобы избежать конфликтов и пропусков.
Для опроса всех датчиков применяется алгоритм последовательного поиска (Search ROM). Этот процесс позволяет поочередно идентифицировать каждый датчик, однако его сложность и время выполнения растут пропорционально количеству устройств. На практике при подключении свыше 20-30 датчиков время цикла опроса может превышать 1 секунду, что негативно сказывается на быстродействии системы.
Рекомендуется реализовывать кеширование найденных адресов датчиков и использовать повторный опрос по конкретным ROM-кодам, чтобы сократить время обмена и снизить нагрузку на микроконтроллер. При обнаружении новых или потерянных датчиков следует инициировать полный поиск заново.
При массовом подключении критично соблюдать правильное питание и качество линии, так как сбои в передаче могут привести к искажению ROM-кода и ошибкам адресации. Желательно предусматривать фильтрацию ошибок и повторные попытки опроса для повышения стабильности работы.
Оптимальная организация опроса предусматривает разделение датчиков на несколько веток с использованием многоканальных контроллеров или повторителей, что снижает длину линии и улучшает качество сигнала, тем самым упрощая процесс адресации и повышая скорость опроса.
Рекомендации по выбору кабеля для подключения множества 18b20
Для подключения большого количества датчиков 18b20 оптимален многожильный экранированный кабель с медными жилами сечением не менее 0,2 мм². Рекомендуется использовать кабель типа экранированной витой пары (например, FTP или STP) для минимизации помех и снижения емкостных и индуктивных искажений на длинных линиях.
Общая длина линии и количество датчиков влияют на суммарное сопротивление и емкость шины 1-Wire, поэтому важно выбирать кабель с минимальным сопротивлением жил. Желательно, чтобы сопротивление жилы не превышало 100 Ом на километр. При длине линии свыше 100 метров рекомендуется использовать жилы сечением 0,5 мм² для снижения падения напряжения и повышения стабильности сигнала.
Экранирование кабеля следует заземлять только с одной стороны – на стороне контроллера – для предотвращения образования паразитных токов и уменьшения помех. Витая пара обеспечивает равномерное распределение емкости и сопротивления между линиями, что повышает надежность связи с большим количеством 18b20.
Для прокладки в условиях с повышенным электромагнитным шумом рекомендуются кабели с фольгированным экраном и дополнительным оплеточным экраном. Такие кабели снижают влияние внешних наводок и обеспечивают стабильный обмен данными при подключении до нескольких десятков датчиков.
Следует избегать использования кабелей с алюминиевыми жилами или тонкими проводниками меньше 0,15 мм², так как это повышает сопротивление и увеличивает риск обрывов при монтаже. Для повышения надежности контактов рекомендуется использовать клеммные колодки или пайку с последующей защитой термоусадкой.
Практические примеры и расчёты подключений 18b20 в реальных проектах
В промышленном проекте с линией длиной до 100 метров и кабелем с сопротивлением 50 Ом на километр, оптимальное количество 18b20 ограничено примерно 30-40 устройствами. При этом необходимо использовать резистор подтяжки 4,7 кОм и экранированный кабель типа экранированная витая пара, чтобы минимизировать помехи.
В домашних автоматизациях с линией до 20 метров и кабелем с минимальным сопротивлением допустимо подключать до 50 датчиков, при условии разделения линии на несколько параллельных веток с отдельными подтяжками. Такой подход снижает нагрузку на шину и улучшает стабильность считывания адресов.
Для крупных систем мониторинга температуры с длиной линии свыше 200 метров используют активное питание датчиков через отдельный стабилизированный источник 5 В, что позволяет увеличить количество подключаемых 18b20 до 70-80 без снижения качества сигнала и ошибок чтения.
В проекте с 60 датчиками, подключенными к микроконтроллеру Arduino, реализована топология с разветвлениями (звезда) с длиной веток не более 10 метров, где каждый сегмент оснащён своим резистором подтяжки 4,7 кОм. Такая схема обеспечила стабильное опросное время до 1 секунды и минимальное количество ошибок.
При расчётах максимального количества датчиков учитывается ток питания, особенно если используются режимы паразитного питания. На каждые 20 датчиков следует рассчитывать резерв по току минимум 50 мА, чтобы избежать сбоев. Рекомендуется использовать отдельное питание, если планируется свыше 40 устройств на одной линии.
В проектах с применением многоканальных считывателей 1-Wire часто распределяют нагрузку между линиями, подключая по 20-30 датчиков на каждую, что значительно повышает масштабируемость и упрощает диагностику неисправностей.
Вопрос-ответ:
Сколько датчиков DS18B20 можно подключить к одной линии 1-Wire без ухудшения стабильности?
Количество датчиков, которые можно подключить к одной шине 1-Wire, зависит от нескольких факторов: длины линии, качества кабеля, питания и способа подключения. Практически, при правильно организованной разводке и питании возможно подключить от 50 до 100 датчиков на одной линии без значительных проблем. При больших количествах появляются трудности с сигналами и энергопитанием, что требует применения активных повторителей или отдельного питания для каждого датчика.
Какие основные причины снижения точности и стабильности работы при подключении большого числа DS18B20 к одной линии?
Основные причины связаны с ухудшением качества сигнала из-за паразитных емкостей и индуктивностей проводов, увеличением сопротивления линии и падением напряжения питания. Чем длиннее и сложнее линия, тем больше задержек и шумов. Также паразитное питание датчиков приводит к недостатку энергии при большом числе устройств, что вызывает неправильные измерения и сбои в работе.
Как влияет топология подключения датчиков DS18B20 на максимальное количество устройств на линии?
Топология шины 1-Wire важна для стабильности. Наиболее оптимальна линия с минимальным количеством ответвлений — так называемая «линейная» топология. Использование топологии «звезда» или множество длинных ответвлений создают отражения сигнала, которые приводят к ошибкам связи и ограничивают количество подключаемых датчиков. Для больших систем рекомендуется соблюдать правила минимизации ответвлений и использовать экранированный кабель.
Можно ли увеличить количество датчиков DS18B20 на одной линии за счёт изменения сопротивления подтягивающего резистора?
Подтягивающий резистор влияет на скорость и качество сигнала в шине 1-Wire. Обычно рекомендуют сопротивление в диапазоне 4.7 кОм. Уменьшение сопротивления снижает падение напряжения, что улучшает работу при длинных линиях и большом количестве датчиков, но увеличивает ток потребления. Повышение сопротивления может привести к слабому подтягиванию и ошибкам. Поэтому подбор резистора должен быть сбалансированным с учётом длины и нагрузки линии.
Какие практические советы помогут повысить надёжность работы при подключении десятков DS18B20 к одной линии?
Рекомендуется использовать качественный экранированный кабель с минимальной длиной ответвлений, обеспечить стабильное питание с запасом по току, применять подтягивающий резистор около 4.7 кОм, а при больших длинах линии — активные репитеры или буферы сигнала. Также полезно разделить систему на несколько независимых линий, если требуется очень много датчиков. Важно периодически проверять адресацию устройств и использовать программные методы для повторных попыток опроса.
Как определить максимальное число датчиков 18b20, которое можно подключить к одной шине без сбоев в работе?
Максимальное количество датчиков 18b20 на одной линии зависит от нескольких факторов, включая длину проводов, качество кабеля, сопротивление линии и параметры питания. В теории, протокол 1-Wire позволяет подключать до 100 и более устройств, но на практике ограничение накладывает увеличение емкости и сопротивления линии, что снижает стабильность связи. Для надежной работы обычно рекомендуют не превышать 30–50 датчиков на одну шину при длине линии до нескольких десятков метров. Если необходимо подключить больше устройств, стоит рассмотреть разделение шины на несколько сегментов или использование дополнительных буферных схем.
Влияет ли питание датчиков 18b20 в режиме паразитного питания на максимально допустимое количество устройств на линии?
Да, использование паразитного питания существенно ограничивает количество датчиков, которые можно подключить на одну линию. При паразитном режиме датчики берут питание от линии данных, что создает дополнительные нагрузки и повышает риск падения напряжения. С ростом числа датчиков падает запас энергии, необходимый для их корректной работы, особенно при одновременном опросе. Поэтому при паразитном питании обычно рекомендуют подключать не более 10–15 датчиков на одну шину, чтобы обеспечить стабильность и избежать ошибок считывания. Для увеличения количества устройств лучше использовать отдельное питание для каждого датчика.
