Нарушение работы усилителя дециметровой антенны чаще всего проявляется в виде резкого ухудшения сигнала или его полного исчезновения. Типичная причина – выход из строя активных компонентов платы: транзисторов, стабилитронов или конденсаторов. Прежде чем приступать к ремонту, необходимо убедиться, что питание действительно подаётся на усилитель – для этого измеряют напряжение на коаксиальном кабеле, которое должно составлять 5–12 В в зависимости от модели устройства.
Если напряжение присутствует, следующим этапом станет вскрытие герметичного корпуса усилителя и визуальный осмотр печатной платы. Распространённые дефекты – потемнение элементов, следы перегрева, коррозия дорожек. Особенно часто перегорают электролитические конденсаторы – даже при визуально целой оболочке они могут утратить ёмкость, вызывая искажение или полное отсутствие сигнала.
Как починить усилитель ДМВ антенны при поломке
Перед началом ремонта необходимо отключить питание усилителя и аккуратно извлечь его из корпуса антенны. Визуальный осмотр помогает выявить следы перегрева, вздутые или потемневшие компоненты. Часто выходит из строя электролитический конденсатор в цепи питания или транзистор, отвечающий за усиление сигнала.
Если усилитель питается по коаксиальному кабелю, сначала проверь целостность кабеля и разъёмов. Измерь напряжение на входе усилителя – в большинстве случаев оно должно составлять 5–12 В в зависимости от конструкции. При отсутствии напряжения нужно диагностировать блок питания или инжектор сигнала.
После проверки питания переходим к активным элементам. С помощью мультиметра в режиме прозвонки прозвони транзисторы: пробой между коллектором и эмиттером указывает на неисправность. Для замены используй транзисторы аналогичной маркировки или подбери эквиваленты с соответствующими характеристиками по усилению тока и граничной частоте.
Проблемы с усилением также могут быть вызваны нарушениями в LC-цепях. Проверяй катушки на предмет обрыва, а конденсаторы на утечку. Меняй только те детали, по которым есть чёткие признаки неисправности – так исключается дополнительный риск повреждения рабочих компонентов.
После ремонта плата очищается от остатков флюса, просушивается, и проводится контрольный запуск. Усилитель подключается к антенне и подаётся питание. Измеряется уровень сигнала на выходе. При стабильной работе и отсутствии перегрева можно окончательно собрать конструкцию и закрепить её на антенне.
Как выявить неисправность усилителя ДМВ антенны
Если напряжение присутствует, но сигнала нет, проверьте целостность антенного кабеля. Повреждённая жила или экранировка могут приводить к обрыву цепи. Особое внимание уделите разъёмам – при слабом контакте возможны нестабильные потери сигнала. Очистите и при необходимости заново обожмите F-разъёмы.
Далее, проверьте сам усилитель. При наличии доступа к плате визуально осмотрите её на предмет перегрева, вздутых электролитических конденсаторов, обгоревших дорожек или потемневших участков. Любой из этих признаков указывает на внутренние повреждения. При отсутствии видимых дефектов подключите усилитель напрямую к блоку питания и антенне в тестовом режиме – если сигнал не появляется, высока вероятность выхода из строя активных компонентов (транзисторов или микросхем).
Для более точной диагностики используйте генератор сигнала и осциллограф, чтобы отследить прохождение сигнала через каскады усилителя. При отсутствии таких приборов можно использовать заведомо рабочий усилитель для сравнения. Если после его замены изображение восстанавливается – неисправность подтверждена.
Проверка блока питания и кабельного соединения
Первым шагом необходимо проверить наличие выходного напряжения на блоке питания антенны. Стандартное напряжение для большинства моделей составляет 5 или 12 вольт. Измерения следует проводить мультиметром в режиме постоянного напряжения, подключив щупы к центральному контакту штекера и внешней обводке. При отсутствии напряжения блок питания подлежит замене.
Далее следует визуальный осмотр кабеля на наличие изломов, повреждённой изоляции, перегибов и признаков окисления на разъёмах. Любые такие дефекты напрямую влияют на качество сигнала и работоспособность усилителя. При обнаружении повреждений кабель обрезается до целого участка и повторно обжимается F-коннектором с соблюдением длины центральной жилы (примерно 6-7 мм).
Особое внимание следует уделить состоянию разъёмов: центральная жила не должна быть согнута или укорочена, а внешняя оплётка – касаться центрального контакта. Подключения должны быть плотными, без люфтов и искрящихся участков. При необходимости разъёмы прочищаются спиртом и ватной палочкой или заменяются новыми.
Если блок питания и кабельное соединение исправны, но усилитель не функционирует, переходят к проверке самого усилительного блока. Однако исключение проблем с питанием и кабелем – обязательный этап диагностики, так как именно они в большинстве случаев становятся причиной неисправности.
Диагностика усилителя с помощью мультиметра
Перед началом проверки убедитесь, что усилитель отключён от источника питания. Установите мультиметр в режим измерения постоянного напряжения (DC Voltage) и подключите щупы к выходу блока питания, который запитывает усилитель. Номинальное напряжение должно составлять 12 В (±10%). При отклонении более чем на 1 В стоит проверить сам блок питания или кабель.
Затем переведите мультиметр в режим прозвонки (диодный тест) и измерьте сопротивление между входом питания усилителя и землёй. При исправной цепи сопротивление обычно находится в пределах от 10 до 100 Ом. Если мультиметр показывает короткое замыкание (практически 0 Ом), велика вероятность выхода из строя одного из компонентов усилителя.
Следующий этап – проверка транзисторов. Установите режим проверки диодов и измерьте падение напряжения между базой и эмиттером, а также между базой и коллектором. Падение должно быть около 0,6–0,7 В в прямом направлении, в обратном – бесконечность. Любое отклонение говорит о повреждении.
При наличии микросхемы в тракте усиления рекомендуется замерить напряжения на её ножках в рабочем состоянии. Сопоставьте значения с технической документацией. Отклонения в одну сторону могут указывать на пробой, перегрев или отрыв дорожек на плате.
Диагностику всегда завершайте визуальным осмотром: почерневшие участки, трещины в пайке или вздутые элементы требуют замены без дополнительной проверки.
Как разобрать корпус усилителя без повреждений
Перед разборкой корпуса усилителя ДМВ антенны отключите питание и аккуратно отсоедините кабели. Поместите устройство на устойчивую поверхность с мягкой подложкой, чтобы избежать повреждений платы при случайном падении деталей.
Корпуса большинства усилителей выполнены из пластика и фиксируются защелками или саморезами. Если имеются винты – используйте подходящую отвертку с точной посадкой, чтобы не сорвать шлицы. Винты могут быть спрятаны под наклейками или резиновыми ножками – снимите их пинцетом или шилом.
Если корпус скреплен защелками, начните с угла, аккуратно поддев его пластиковой медиаторной лопаткой. Не применяйте металлические предметы – они могут повредить плату или оставить вмятины. Работайте медленно, равномерно разжимая защелки по периметру, чтобы избежать их облома.
Некоторые модели усилителей залиты компаундом. В этом случае потребуется фен для прогрева корпуса до температуры около 60–70 °C. После размягчения клея можно аккуратно разъединить части корпуса. Не перегревайте, чтобы не деформировать пластиковые элементы.
После вскрытия проверьте, не остались ли фрагменты защелок внутри. Очистите внутреннюю часть корпуса от пыли и следов влаги перед началом ремонта.
Замена сгоревших или повреждённых компонентов усилителя
При повреждении или перегреве компонентов усилителя, таких как транзисторы, конденсаторы или резисторы, необходимо провести их замену для восстановления работоспособности устройства. В первую очередь, нужно тщательно осмотреть усилитель на наличие видимых повреждений, таких как обгоревшие элементы или следы перегрева.
Если повреждён конденсатор, замените его на аналогичный по номиналу. Для замены резистора нужно выбрать компонент с точно таким же сопротивлением и мощностью, чтобы не изменить параметры работы схемы. Резисторы с повреждённой изоляцией или следами перегрева следует заменить, даже если сопротивление не изменилось.
При замене транзисторов важно учитывать тип (например, NPN или PNP) и номинальные параметры. Убедитесь, что новый транзистор имеет такие же характеристики, чтобы избежать перегрева и неправильной работы усилителя. Для замены диодов выберите аналогичные по напряжению и току, чтобы предотвратить дальнейшие повреждения.
После замены всех повреждённых компонентов проведите тщательную проверку на отсутствие коротких замыканий и правильность подключения. Подключите усилитель к сети и выполните проверку на работоспособность, измеряя выходное напряжение и проверяя качество сигнала.
Что делать при обрыве дорожек на плате усилителя
После этого выполните следующие шаги:
- Проверка повреждения: Используйте мультиметр для проверки целостности дорожки и мест ее обрыва. Убедитесь, что нет короткого замыкания или других неисправностей рядом с поврежденным участком.
- Очистка поверхности: Используйте изopропиловый спирт или специальный очиститель для электроники для удаления загрязнений с плат и поврежденных участков.
- Восстановление дорожки: Для восстановления поврежденной дорожки можно использовать тонкие медные провода. Аккуратно припаивайте один конец провода к рабочей части дорожки, а второй – к оставшемуся участку.
- Использование проводников: В случае значительных повреждений применяйте медную фольгу или проволоку, чтобы создать новую цепь. Важно, чтобы соединения были прочными и надежными.
- Тестирование: После восстановления дорожки проведите тестирование устройства. Подключите усилитель к антенне и проверьте его работоспособность, используя мультиметр или осциллограф для выявления стабильности сигнала.
Если поврежденная дорожка находится в труднодоступном месте, рекомендуется использовать микроэлектронные инструменты или обратиться к специалисту для ремонта. Важно помнить, что любые работы с электроникой требуют осторожности и аккуратности, чтобы избежать повреждения других компонентов.

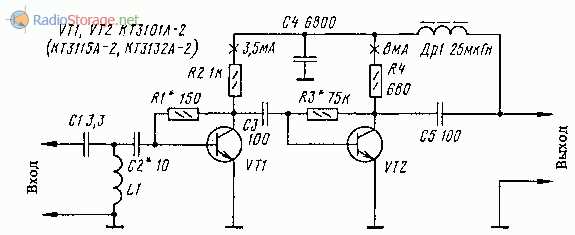

Проверка усилителя после ремонта на рабочем месте
После завершения ремонта усилителя для ДМВ антенны важно провести тщательную проверку устройства перед его возвращением в эксплуатацию. Это позволит убедиться в правильности выполнения всех ремонтных работ и избежать новых неисправностей.
Основные этапы проверки:
- Визуальный осмотр – Проверьте плату усилителя на наличие повреждений, следов перегрева, запаха гари или механических повреждений. Убедитесь, что все компоненты правильно установлены.
- Проверка пайки – Осмотрите места пайки, особенно вокруг компонентов, которые были заменены. Плохая пайка может привести к нестабильной работе усилителя.
- Подключение питания – Подключите усилитель к источнику питания и измерьте напряжение на входах и выходах устройства. Это поможет удостовериться в правильности работы блока питания.
- Испытания с антеной – Подключите усилитель к антенне и проверьте качество сигнала. Используйте измерительное оборудование для определения уровня сигнала и его стабильности.
- Нагрузочные тесты – Проведите тесты при различных условиях работы, проверяя, как усилитель реагирует на нагрузку. Особое внимание уделите перегреву компонентов.
- Проверка схемы заземления – Убедитесь в правильности заземления усилителя, так как неправильное заземление может привести к коротким замыканиям или помехам в работе.
После завершения всех тестов сделайте окончательную проверку на наличие внешних шумов или нестабильной работы устройства. Если усилитель работает стабильно и без сбоев, можно считать ремонт завершённым.
Как защитить усилитель от повторных повреждений
Для предотвращения повторных повреждений усилителя ДМВ антенны необходимо принимать несколько ключевых мер, которые обеспечат долгосрочную работу устройства без сбоев.
Первое, что стоит учесть – это правильное размещение усилителя. Он должен располагаться в сухом, хорошо вентилируемом месте, вдали от источников влаги, высокой температуры и прямого солнечного света. Избыточная температура и влажность могут привести к перегреву компонентов и их быстрой деградации.
Важно также регулярно проверять блок питания усилителя. Неисправности в блоке питания часто становятся причиной выхода устройства из строя. Использование стабилизатора напряжения поможет избежать скачков, которые могут повредить внутренние элементы усилителя.
Качественные соединения – еще один важный фактор. Все кабели и соединительные элементы должны быть надежно закреплены, без изломов и повреждений. Часто поломки происходят из-за слабых соединений или разрывов кабелей, что может вызвать короткие замыкания или другие неполадки.
Использование защитных фильтров, таких как феры, поможет минимизировать помехи, особенно если усилитель работает в условиях с высоким уровнем электромагнитных помех. Это предотвращает перегрузки и повреждения чувствительных компонентов.
Не забывайте о регулярной чистке устройства от пыли и грязи. Загрязнение элементов может стать причиной перегрева и выхода устройства из строя. Применение пыле- и влагозащитных оболочек также обеспечит дополнительную защиту от внешних факторов.
Наконец, регулярная диагностика и профилактическое обслуживание усилителя позволяет своевременно выявить возможные проблемы и устранить их до того, как они приведут к серьезным повреждениям. Следует проверять работоспособность схем и компонентов, проводя тесты с помощью мультиметра и других диагностических инструментов.
Вопрос-ответ:
Какие основные причины могут привести к поломке усилителя ДМВ антенны?
Поломка усилителя ДМВ антенны может происходить по нескольким причинам. Наиболее частые из них — перегрев устройства из-за длительной работы без охлаждения, неправильная эксплуатация (например, подключение антенны с нарушением схемы), а также повреждения компонентов, таких как транзисторы или резисторы. Еще одной причиной может быть короткое замыкание из-за влаги или грязи, попавших в корпус усилителя.
Как проверить усилитель ДМВ антенны на неисправности?
Для проверки усилителя можно использовать мультиметр. Сначала проверьте напряжение на входе и выходе усилителя, чтобы убедиться в его правильной работе. Также стоит измерить сопротивление на различных компонентах усилителя, таких как конденсаторы и резисторы. Если они имеют низкое или отсутствующее сопротивление, это может указывать на повреждение. Важно проверить все соединения и наличие возможных обрывов или коротких замыканий на плате.
Можно ли самостоятельно заменить поврежденные компоненты усилителя ДМВ антенны?
Да, если у вас есть базовые знания в электронике и необходимое оборудование, вы можете попробовать заменить поврежденные компоненты усилителя. Например, если перегорел резистор или конденсатор, их можно аккуратно выпаять и установить новые, точно таких же характеристик. Однако при сложных поломках, таких как повреждения транзисторов или интегральных схем, лучше обратиться к специалистам для диагностики и ремонта.
Что делать, если усилитель ДМВ антенны не включается после ремонта?
Если усилитель не включается после ремонта, первым делом стоит проверить соединения и контакты на плате. Возможно, где-то присутствует обрыв проводов или плохой контакт. Также можно повторно измерить напряжение на входе и выходе усилителя. Если проблема не устранена, возможно, был допущен ошибочный выбор компонентов при ремонте. В этом случае стоит обратиться к специалисту для повторной диагностики устройства.
Как защитить усилитель ДМВ антенны от повреждений в будущем?
Для предотвращения повторных поломок усилителя важно соблюдать несколько простых правил. Во-первых, обеспечьте усилителю хорошее охлаждение, так как перегрев часто становится причиной повреждений. Во-вторых, защитите усилитель от влаги и пыли, установив его в сухом и чистом месте, а также используя защитные покрытия. Рекомендуется периодически проверять его работоспособность, чтобы вовремя выявить возможные проблемы, такие как поврежденные провода или ослабленные контакты.
Что делать, если усилитель ДМВ антенны не работает после поломки?
Если усилитель перестал работать после поломки, первым шагом стоит проверить его питание. Используйте мультиметр для измерения напряжения на входе и выходе блока питания, чтобы удостовериться, что оно соответствует заявленным характеристикам. Также важно осмотреть схему на наличие повреждений или коротких замыканий, которые могут быть причиной неисправности. Если в усилителе имеются сгоревшие компоненты, их нужно заменить. После этого проверите все соединения, особенно кабели, которые могут быть повреждены или ослаблены. Если проблема сохраняется, возможно, потребуется обратиться к специалисту для более глубокой диагностики.
Как провести диагностику усилителя ДМВ антенны с помощью мультиметра?
Для диагностики усилителя с помощью мультиметра необходимо проверить несколько ключевых параметров. Начните с измерения напряжения на входе и выходе устройства, чтобы удостовериться, что он работает в пределах нормальных значений. Далее проверьте сопротивление всех основных компонентов, таких как транзисторы, диоды и резисторы. Это поможет выявить неисправности, такие как короткое замыкание или открытые цепи. Также можно проверить целостность дорожек на плате усилителя. Если мультиметр покажет аномальные значения, это сигнализирует о возможных повреждениях в схеме усилителя.
