Трансформатор тока и выпрямитель выполняют различные функции в электрических схемах, и понимание их отличий критично для правильного выбора компонентов в системах электроснабжения и измерений. Трансформатор тока используется для преобразования высокого тока в пропорционально меньший, что позволяет безопасно измерять электрические параметры в цепях с высокой мощностью. Это устройство часто применяется в системах защиты и мониторинга, где важно сохранить точность измерений при высоких уровнях тока.
С другой стороны, выпрямитель предназначен для преобразования переменного тока в постоянный. Его основная роль заключается в том, чтобы обеспечить стабильное питание для электроники, где необходим постоянный ток для функционирования устройств. Выпрямители бывают различных типов: диодные, мостовые, и их выбор зависит от требуемой мощности и точности выпрямления.
Главное различие между этими двумя устройствами заключается в их принципе работы и предназначении. Трансформатор тока работает по принципу электромагнитной индукции, меняя только величину тока, в то время как выпрямитель влияет на сам характер тока, преобразуя его форму с переменной на постоянную. Каждый из этих компонентов играет ключевую роль в электрических схемах, и правильный выбор зависит от конкретных требований системы.
Назначение и принцип работы трансформатора тока
Трансформатор тока (ТТ) используется для измерения электрических токов в высоковольтных и средневольтных системах, а также для защиты оборудования. Он позволяет преобразовывать высокие токи в безопасные, которые могут быть измерены с помощью стандартных приборов.
Основное назначение трансформатора тока – это изоляция между высоким напряжением сети и измерительным оборудованием, а также уменьшение величины тока для последующего измерения и анализа. Он также используется для защиты электрических систем от перегрузок, коротких замыканий и других аварийных ситуаций.

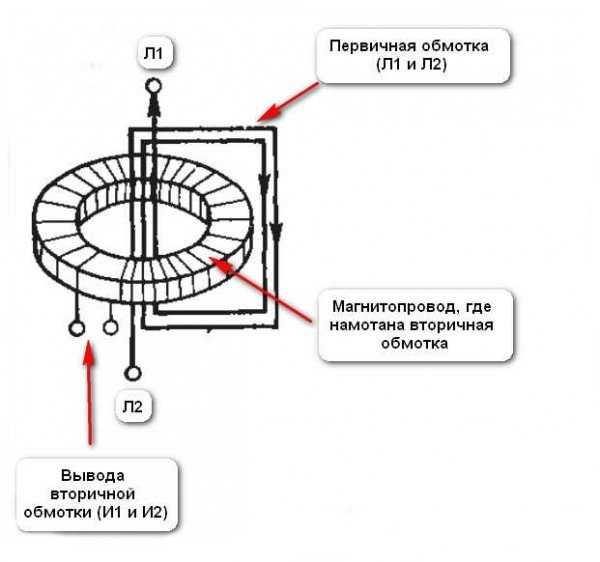

Принцип работы трансформатора тока основан на законе Фарадея о электромагнитной индукции. Трансформатор состоит из двух катушек – первичной и вторичной, намотанных на железное сердечник. Когда ток проходит через первичную катушку, он создает переменное магнитное поле. Это магнитное поле индуцирует ток во вторичной катушке, величина которого пропорциональна первичному току, но значительно меньше.
- Первичная обмотка пропускает ток высокого значения, который создает магнитное поле.
- Магнитное поле вызывает индукцию во вторичной обмотке, которая подключена к измерительным устройствам.
- Вторичный ток имеет такую же форму, что и первичный, но его величина пропорциональна трансформационному отношению.
Пропорция между токами в первичной и вторичной обмотке определяется количеством витков в катушках. Это отношение называется трансформационным коэффициентом и зависит от конструктивных особенностей трансформатора. Например, если трансформационный коэффициент равен 1:100, это означает, что ток в первичной обмотке в 100 раз больше, чем во вторичной.
Для точных измерений и защиты важна правильная настройка трансформатора тока. Неправильно подобранный трансформатор может привести к искажению показаний и снижению точности системы защиты.
Как выпрямитель преобразует переменный ток в постоянный
Выпрямитель представляет собой электрическое устройство, предназначенное для преобразования переменного тока (AC) в постоянный ток (DC). Этот процесс осуществляется за счет использования полупроводниковых диодов, которые пропускают ток в одном направлении, блокируя его в другом. В результате этого процесса напряжение, подаваемое на выпрямитель, изменяет свою форму, превращаясь из переменной в пульсирующую постоянную величину.
Для эффективного преобразования используется несколько типов выпрямителей: однофазный и многофазный, а также различные схемы, такие как полумостовая и мостовая. В полумостовых схемах используются два диода, которые обеспечивают выпрямление при каждом полупериоде сигнала, в то время как мостовые схемы включают четыре диода и могут обеспечивать более высокую степень выпрямления.
Процесс преобразования также включает сглаживание пульсаций. После выпрямления получаемый ток имеет форму пульсаций, которые могут быть уменьшены с помощью фильтров, обычно состоящих из конденсаторов. Это позволяет получить более стабильное напряжение, близкое к постоянному.
Часто используются два типа выпрямления: однонаправленное и двухнаправленное. В однонаправленном выпрямлении ток протекает только в одном направлении, тогда как в двухнаправленном выпрямлении используются два полупериода, что увеличивает эффективность процесса.
В результате, выпрямитель преобразует переменный ток в более стабильный и пригодный для использования в различных устройствах и схемах постоянный ток.
Технические различия в конструкциях трансформатора тока и выпрямителя
Трансформатор тока и выпрямитель выполняют разные функции, что отражается в их конструктивных особенностях. Трансформатор тока предназначен для измерения тока в цепях и передачи его пропорционального значения на измерительные приборы. Он состоит из двух катушек: первичной и вторичной, расположенных на общем магнитопроводе. Основная задача трансформатора – преобразование тока в безопасное и удобное для измерений значение, не влияя на работу основной цепи.
Выпрямитель, в свою очередь, преобразует переменный ток (AC) в постоянный (DC). Основной элемент конструкции выпрямителя – это диоды, которые пропускают ток в одном направлении, блокируя его в другом. Это позволяет преобразовывать форму сигнала. В отличие от трансформатора, выпрямитель не использует магнитные поля для изменения характеристик тока, его работа основана на полупроводниковых компонентах.
Конструкция трансформатора тока не включает активные элементы, такие как диоды или транзисторы, что делает его проще с точки зрения производства и эксплуатации. Он работает исключительно на основе магнитного поля и индукции. Выпрямители же, благодаря использованию полупроводников, требуют более сложной схемотехники, в том числе фильтров для сглаживания пульсаций постоянного тока.
Трансформаторы тока могут работать при высоких напряжениях и токах, что делает их важными для промышленных применений. Они должны обеспечивать минимальные потери на железе и медных обмотках, а также надежную изоляцию между первичной и вторичной обмотками. Выпрямители, наоборот, более ориентированы на точность преобразования и на использование в цепях с низким и средним током.
Важным отличием является также то, что трансформатор тока обычно не изменяет частоту сигнала, а лишь адаптирует амплитуду тока, в то время как выпрямитель, в процессе своей работы, изменяет характеристику сигнала, превращая его в постоянный, что требует дополнительных фильтров и стабилизаторов для получения стабильного выходного напряжения.
Применение трансформаторов тока в измерениях и защите цепей
Трансформаторы тока (ТТ) широко используются для точного измерения электрических параметров в цепях переменного тока и защиты оборудования от перегрузок и коротких замыканий. Они позволяют изолировать измерительные устройства от высоковольтных линий, что обеспечивает безопасность работы персонала и оборудование.
В области измерений ТТ используются для определения величины тока в высоковольтных и низковольтных системах. Их главная задача – преобразование тока первичной цепи в пропорциональный ток вторичной цепи, который можно безопасно измерять с помощью амперметров и других приборов. Благодаря этому обеспечивается точность измерений и контроль за состоянием электросетей.
В системах защиты трансформаторы тока являются неотъемлемой частью релейной защиты. Они обеспечивают правильное срабатывание защитных устройств при возникновении аварийных ситуаций, таких как короткие замыкания или перегрузки. Сигналы с ТТ поступают на реле тока, которые в случае превышения пороговых значений активируют защиту, отключая поврежденный участок сети.
Трансформаторы тока также используются в системах учёта электроэнергии. Для точных расчетов потребляемой энергии в электросетях, особенно в промышленных и коммерческих объектах, применяются устройства с высокоточными ТТ, которые обеспечивают соответствие показателей установленным стандартам.
Для эффективной работы в различных диапазонах тока трансформаторы тока бывают различных типов: с железным сердечником, на магнитном материале и без сердечника. Выбор типа зависит от требуемой точности измерений и условий эксплуатации системы. Важно учитывать, что точность трансформатора тока прямо влияет на работу системы защиты и учёта электроэнергии.
Практическое использование выпрямителей в силовых системах
Выпрямители в силовых системах используются для преобразования переменного тока (AC) в постоянный (DC). Это необходимо для питания оборудования, которое требует стабильного источника постоянного тока, таких как электроприводы, источники бесперебойного питания (ИБП), а также в системах передачи энергии и электрификации железных дорог.
Одним из ключевых применений выпрямителей является зарядка аккумуляторов и батарей в энергетических и транспортных системах. Выпрямители обеспечивают стабильное напряжение, необходимое для эффективной работы этих устройств. В высоковольтных системах передачи и распределения электроэнергии выпрямители используются для улучшения качества передачи энергии через сети постоянного тока (HVDC), что снижает потери при передаче на большие расстояния.
В промышленности выпрямители обеспечивают работу электролиза, процессов сварки и других технологических операций, где требуется постоянный ток. Например, в процессах электролиза, таких как производство алюминия, выпрямители помогают поддерживать точные параметры тока для достижения требуемых характеристик продукции.
Кроме того, выпрямители применяются в электроприводах для управления скоростью и крутящим моментом в различных механизмах, от вентиляционных установок до крупных промышленных насосов и компрессоров. Здесь они позволяют регулировать частоту вращения двигателей с высокой точностью, обеспечивая надежную и эффективную работу в широком диапазоне условий.
При выборе выпрямителя для силовой системы важно учитывать номинальные параметры, такие как мощность, максимальное выходное напряжение и ток, а также его эффективность при работе в конкретных условиях. Правильный выбор и настройка выпрямителей обеспечат надежность системы и минимизацию потерь энергии.
Влияние параметров трансформатора тока и выпрямителя на эффективность работы оборудования
Трансформатор тока и выпрямитель играют ключевую роль в работе силовых и измерительных систем. Их параметры напрямую влияют на стабильность и точность работы оборудования. Влияние этих параметров может быть оценено через несколько факторов: нагрузочную способность, коэффициент трансформации, частотный отклик и характеристики выпрямления.
Для трансформатора тока основным параметром является коэффициент трансформации, который определяет точность измерений и защитных функций. Ошибки в коэффициенте трансформации могут привести к недооценке или завышению тока, что в свою очередь может повлиять на настройки защитных устройств и неправильно срабатывать на аварийные ситуации.
Также важен показатель вторичной нагрузки. Превышение номинальных значений нагрузки может вызвать перегрев трансформатора, что снижает его эффективность и уменьшает срок службы. Поэтому при выборе трансформатора важно учитывать максимальный ток и характеристики подключаемой нагрузки.
Для выпрямителей критичными являются параметры выпрямления, такие как коэффициент пульсаций и эффективность преобразования. Коэффициент пульсаций должен быть минимизирован, чтобы избежать перегрузок на других компонентах системы, например, на фильтрах или на устройствах, принимающих выпрямленный ток. Высокая эффективность преобразования позволяет снизить потери энергии и повысить общую производительность системы.
Особое внимание стоит уделить характеристикам выпрямителей с учётом типа нагрузки. Выбор выпрямителя с соответствующими параметрами позволяет минимизировать пульсации и улучшить стабильность работы. Например, для чувствительных нагрузок, таких как измерительные приборы, важно использовать выпрямители с низким уровнем пульсаций и высокой стабилизацией выходного тока.
Для обеих систем важно учитывать их рабочие частотные характеристики. Трансформаторы тока, работающие на высоких частотах, могут испытывать потерю эффективности из-за явления вихревых токов. В случае с выпрямителями, важна способность работать при различных уровнях частоты, поскольку это влияет на его способность поддерживать стабильную выходную мощность и минимизировать потери.
Взаимное влияние параметров трансформатора и выпрямителя также критично для комплексных систем. Несоответствие характеристик этих компонентов может вызвать нежелательные колебания в системе, снижая её эффективность. Поэтому их согласование на стадии проектирования имеет ключевое значение для достижения стабильной работы оборудования в течение долгого времени.
Вопрос-ответ:
Что такое трансформатор тока и зачем он нужен?
Трансформатор тока — это устройство, предназначенное для измерения тока в электрических цепях. Его основная функция — передача тока на уровень, безопасный для измерительных приборов, что позволяет избежать повреждения оборудования. Он используется в системах контроля и защиты электрических сетей.
Чем отличается трансформатор тока от выпрямителя?
Основное различие между трансформатором тока и выпрямителем заключается в их назначении. Трансформатор тока служит для преобразования тока, позволяя измерять его в электрических цепях, а выпрямитель преобразует переменный ток в постоянный для питания различных устройств, таких как электродвигатели или аккумуляторы.
Как работает выпрямитель и в чем его принципиальное отличие от трансформатора тока?
Выпрямитель использует полупроводниковые диоды для преобразования переменного тока в постоянный, позволяя таким образом питать устройства, требующие постоянного тока. В отличие от трансформатора тока, который работает с измерением тока в цепях, выпрямитель изменяет форму сигнала для более эффективного использования электроэнергии в нужных устройствах.
Можно ли использовать трансформатор тока для выпрямления тока?
Нет, трансформатор тока не предназначен для выпрямления тока. Он выполняет роль измерителя тока, изменяя его величину для безопасных измерений, но не влияет на его форму. Для выпрямления тока необходимо использовать выпрямители, которые могут преобразовать переменный ток в постоянный.
Когда и где применяются трансформаторы тока и выпрямители?
Трансформаторы тока используются в системах измерений и защиты, например, в распределительных подстанциях для контроля нагрузки и защиты цепей. Выпрямители находят применение в технике, где требуется постоянный ток — в электропитании устройств, зарядке аккумуляторов или для питания различных промышленного оборудования, таких как двигатели или варочные установки.
