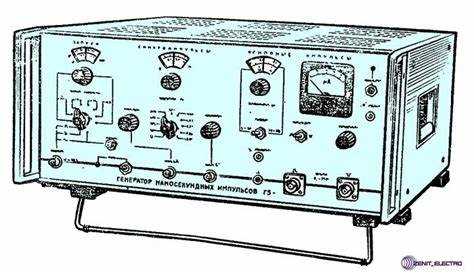

Генератор импульсов используется для формирования периодических или одиночных электрических сигналов с заданной частотой, амплитудой и длительностью. Такие устройства незаменимы при тестировании электронных схем, наладке цифровых компонентов и моделировании рабочих условий для различных систем. В большинстве случаев генераторы применяются в диапазоне частот от единиц герц до сотен мегагерц.
На практике генераторы импульсов находят применение в цифровой электронике для синхронизации логических схем, подачи тактовых сигналов на микроконтроллеры и ПЛИС, а также при отладке интерфейсов передачи данных. Часто используются устройства с возможностью настройки фронта, скважности и длительности импульса, что позволяет имитировать поведение реальных цифровых источников сигнала.
В аналоговой электронике такие генераторы применяются для возбуждения колебательных контуров, анализа переходных процессов в цепях и проверки работы усилителей. При этом важна стабильность выходной частоты и минимальные искажения фронтов импульсов. Ряд моделей поддерживает режим модуляции или внешней синхронизации, что позволяет применять их в более сложных лабораторных и производственных задачах.
При выборе генератора импульсов рекомендуется учитывать параметры: частотный диапазон, допустимую нагрузку, стабильность сигнала и доступные формы волны. Для задач автоматизации желательно наличие интерфейсов управления по USB или GPIB, а в условиях полевых испытаний – компактность и питание от аккумулятора.

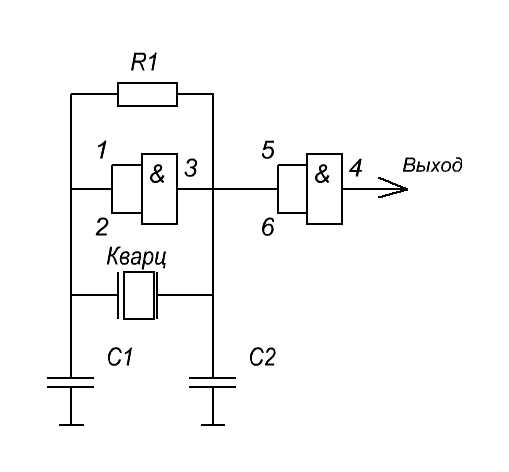

Генератор импульсов для тестирования цифровых микросхем
При проверке цифровых микросхем генератор импульсов используется для подачи стабильных и контролируемых сигналов на входы логических элементов. Это позволяет оценить работу схемы в условиях, приближенных к реальным, а также выявить сбои на конкретных уровнях логики.
Для тестирования микросхем типа TTL и CMOS применяются генераторы с прямоугольными импульсами, имеющими чётко определённые параметры: амплитуду, скважность и частоту. Например, при проверке микросхем серии 74 логического семейства TTL рекомендуется использовать импульсы с амплитудой 5 В, длительностью от 100 нс до нескольких мкс и частотой до 1 МГц.
Важным требованием является наличие функции одиночного импульса, что позволяет точно отслеживать реакцию схемы на каждое изменение сигнала. Также необходима возможность выбора логического уровня (высокий или низкий) в состоянии покоя между импульсами.
Современные лабораторные генераторы позволяют задавать форму импульсов с высокой точностью, настраивать фронты, длительность и интервалы с шагом до единиц наносекунд. Это особенно полезно при тестировании высокоскоростных логических микросхем и триггеров.
При работе с чувствительными компонентами важно учитывать импеданс выходного каскада генератора, чтобы избежать искажений сигнала. Оптимальным является согласование 50 Ом, особенно при подключении генератора к осциллографу или логическому анализатору через коаксиальный кабель.
Использование в схемах управления шаговыми двигателями
Генераторы импульсов широко применяются в системах управления шаговыми двигателями, где требуется точная подача последовательности прямоугольных сигналов с заданной частотой. Шаговый двигатель перемещается строго на один шаг за каждый импульс, поэтому стабильность и предсказуемость частоты генератора напрямую влияет на точность позиционирования.
Для управления часто используют генераторы на базе микросхем 555, программируемых таймеров, либо микроконтроллеров с возможностью задания точных интервалов. При построении схемы важно учитывать параметры:
- частота следования импульсов – определяет скорость вращения двигателя;
- длительность импульса – влияет на устойчивость срабатывания драйвера;
- режим запуска – однократный, циклический или программно управляемый.
В простейших вариантах используется NE555, настроенная в астабильном режиме. Частоту можно регулировать с помощью переменных резисторов. Однако при необходимости плавного изменения скорости или работы в микрошаговом режиме рекомендуется переходить на цифровые генераторы.
Микроконтроллеры (например, STM32, ATmega328P) позволяют гибко формировать импульсы через аппаратные таймеры. Это особенно полезно в многокоординатных системах, где требуется синхронизация нескольких двигателей. Стабильность генерации при этом обеспечивается внутренними кварцевыми резонаторами и корректной настройкой прерываний.
При проектировании важно согласовывать логические уровни генератора и драйвера двигателя. Например, драйвер A4988 требует уровня «высоко» не менее 3 В, поэтому при использовании микроконтроллеров с питанием 3,3 В могут потребоваться буферы или согласующие каскады.
Особое внимание следует уделять защите от наводок: при длинных соединениях между генератором и драйвером полезно использовать экранированные провода, а также предусмотреть шунтирующие конденсаторы на входах драйвера.
Применение для настройки и проверки осциллографов
Генераторы импульсов используются для калибровки и проверки характеристик осциллографов, особенно в лабораторных и сервисных условиях. С их помощью можно сформировать точные прямоугольные сигналы с заданной амплитудой, длительностью и частотой, которые позволяют оценить параметры измерительных каналов прибора.
При настройке вертикального усилителя осциллографа используют импульсы с известной амплитудой, чтобы проверить соответствие отображаемого уровня заданному значению. Для этого выбирают сигнал, например, 1 В амплитудой при длительности импульса от 100 нс до 1 мкс. Это позволяет выявить нелинейности, искажения или отклонения усиления.
Для проверки временных параметров, таких как быстродействие, фронты и спад сигнала, применяют импульсы с минимально возможным временем нарастания (обычно менее 10 нс). Такие импульсы позволяют убедиться, что входная цепь осциллографа корректно передаёт резкие переходы без замедления и паразитных колебаний.
Генератор также применяют при проверке синхронизации. Подавая на вход синхровхода и на основной вход одинаковые сигналы, можно удостовериться в стабильной привязке развертки к фронту импульса. При наличии «плавающего» изображения или дрожания синхронизации можно выявить проблемы с цепями запуска осциллографа.
Для комплексной диагностики полезны генераторы, поддерживающие режим пакетных импульсов и одиночных запусков. Это позволяет имитировать редкие события и проверить, как осциллограф фиксирует сигналы с большим интервалом между ними, что особенно важно при анализе сбоев и нестабильных процессов.
Настройка осциллографов с помощью генераторов возможна как вручную, так и с применением автокалибровочных процедур, если прибор поддерживает их. В таких случаях требуется стабильный и воспроизводимый импульсный сигнал с характеристиками, описанными в сервисной документации.
Роль генератора импульсов в схемах временной задержки
Генератор импульсов применяется в схемах временной задержки для формирования стабильных временных интервалов, необходимых для запуска или блокировки последующих операций. Такие схемы находят применение в устройствах автоматического управления, цифровой логике и схемах защиты от дребезга контактов.
Одним из типичных примеров является задержка включения нагрузки после подачи питания. В этом случае генератор импульсов запускает счётчик или таймер, который по истечении заданного количества импульсов активирует исполнительный элемент. В простых вариантах используется мультивибратор или таймер с внешней RC-цепью, управляемой генератором импульсов.
При необходимости точного задания временных интервалов предпочтение отдают кварцевым генераторам, обеспечивающим стабильную частоту. Частота генератора определяет разрешение схемы задержки: при частоте 1 кГц шаг составляет 1 мс, при 10 кГц – 0,1 мс. При построении схем с переменной задержкой можно использовать цифровые делители, управляемые логикой или микроконтроллером.
В схемах с программируемыми задержками генератор импульсов задаёт такт для счётчика или цифрового таймера, который накапливает импульсы до достижения заданного значения. Такой подход обеспечивает высокую повторяемость задержек и позволяет реализовывать сложные алгоритмы без применения аналоговых компонентов.
При проектировании важно учитывать стабильность частоты генератора, дрейф параметров RC-цепей (если используются) и возможность синхронизации с другими узлами схемы. Это особенно критично при построении задержек в последовательностях запуска оборудования или при согласовании с внешними сигналами.

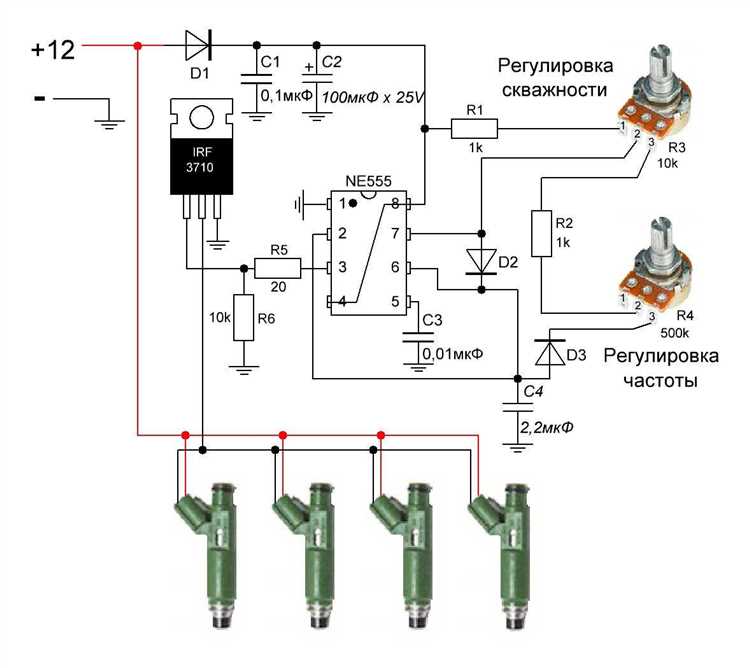

Создание тактовых сигналов для логических устройств
Тактовые сигналы необходимы для синхронизации работы цифровых логических схем. Генератор импульсов используется в качестве источника таких сигналов, обеспечивая стабильную частоту и форму выходного сигнала. В простых схемах применяются мультивибраторы на логических элементах типа 74HC04 или специализированные ИС, например, 555 в режиме астабильного мультивибратора.
При проектировании важно учитывать частотные характеристики логических микросхем. Например, для микроконтроллеров с внутренней тактовой частотой 16 МГц требуется внешний генератор с соответствующей стабильностью, погрешность которой не превышает ±50 ppm. Нестабильный генератор может привести к сбоям при передаче данных по SPI или UART.
Генераторы с кварцевой стабилизацией применяются там, где необходима высокая точность, например, в схемах синхронной передачи данных. В этом случае используется кварцевый резонатор на нужную частоту и буферный каскад для формирования прямоугольного сигнала. Для получения нескольких тактовых частот от одного источника применяются делители на счетчиках типа 74LS90 или программируемых логических матрицах.
При работе с ПЛИС или микроконтроллерами, критично учитывать фронты сигнала. Крутые фронты обеспечивают меньшую задержку срабатывания входов. В схемах с высокой нагрузочной способностью рекомендуется использовать драйверы тактовых линий (например, 74AC244), чтобы избежать деградации сигнала.
Для гибкой настройки частоты используется генератор на базе программируемого таймера или ЦАП, управляемого микроконтроллером. Это позволяет адаптировать систему под различные режимы без изменения аппаратной части. В системах реального времени такой подход повышает надёжность синхронизации при переменных условиях.
Использование в модуляторах и генераторах частоты
Генераторы импульсов применяются для создания точных и стабильных частотных сигналов, необходимых в схемах модуляции и генерации частоты. В частотных синтезаторах они служат базовым источником опорных импульсов, обеспечивая детерминированный временной интервал между фронтами сигналов.
В схемах модуляторов генератор импульсов позволяет формировать несущие сигналы с заданной частотой и длительностью импульса, что важно для амплитудной, частотной или фазовой модуляции. Использование генераторов с изменяемой частотой и скважностью дает возможность управлять характеристиками выходного сигнала без дополнительных сложных компонентов.
Для генераторов частоты ключевым параметром является стабильность частоты и минимальный джиттер. Генераторы импульсов с кварцевой стабилизацией обеспечивают стабильность порядка 10-6 и ниже, что позволяет использовать их в радиосвязи и измерительной технике.
При разработке частотных генераторов на базе генераторов импульсов следует учитывать влияние температуры и питания на параметры сигнала, а также предусматривать фильтрацию выходного сигнала для снижения паразитных гармоник и помех.
Практическая рекомендация – выбирать генераторы с возможностью тонкой подстройки частоты и ширины импульса, что расширяет функционал модулятора или частотного генератора и повышает качество модуляции.
Генерация управляющих сигналов в системах автоматизации
Генераторы импульсов служат основой для формирования точных управляющих сигналов, необходимых в системах автоматизации. Они обеспечивают стабильно повторяющиеся импульсы с регулируемой частотой и длительностью, что позволяет контролировать работу исполнительных механизмов и контроллеров.
В станках с программным управлением генераторы импульсов создают сигналы для шаговых двигателей, обеспечивая точное позиционирование за счет контролируемого числа импульсов. Частота и форма сигнала влияют на скорость и плавность движения, что напрямую сказывается на качестве обработки деталей.
Для регулирования технологических процессов генераторы позволяют задавать интервалы включения и выключения исполнительных устройств, например, клапанов и насосов. Управление длительностью импульсов (скважностью) позволяет изменять степень нагрузки без механических переключений.
При проектировании систем важно учитывать стабильность и низкий уровень шумов в выходном сигнале генератора. Использование кварцевых или синтезированных источников повышает точность и уменьшает дрейф частоты при изменении температуры или питания.
Рекомендовано применять генераторы с возможностью программной настройки параметров через интерфейсы SPI, I2C или UART для удобной интеграции в автоматизированные комплексы и быстрого перенастроя без вмешательства в аппаратную часть.
Настройка усилителей и фильтров с помощью импульсного сигнала
Импульсный сигнал представляет собой короткий, четко ограниченный по времени импульс с широкой спектральной составляющей. Это позволяет оценивать частотные характеристики усилителей и фильтров по их реакции на импульс.
Для настройки усилителя или фильтра применяют генератор импульсов с регулируемой амплитудой, длительностью и частотой повторения. Основные этапы настройки включают:
- Подключение генератора импульсов к входу исследуемого устройства.
- Регулировка амплитуды импульса так, чтобы не вызвать искажения и не выйти за пределы рабочего диапазона усилителя или фильтра.
- Измерение выходного сигнала с помощью осциллографа для анализа формы и длительности импульса.
Ключевые параметры, на которые обращают внимание:
- Временные задержки: сдвиг импульса на выходе относительно входа указывает на фазовые сдвиги и групповые задержки.
- Амплитудные искажения: изменение формы импульса, появление огибающей с завалами или перекосами свидетельствует о недостаточной полосе пропускания или нелинейностях.
- Резонансные колебания: возникновение колебаний после основного импульса указывает на недостаточную демпфировку в фильтре.
Для точной настройки фильтров важно использовать импульсы с длительностью, меньшей ширины полосы пропускания, чтобы максимально охватить спектр частот. Это позволяет выявить частоты с чрезмерным усилением или ослаблением.
При настройке усилителей рекомендуется варьировать частоту повторения импульсов, чтобы оценить устойчивость работы и отсутствие накопительных эффектов. Для усилителей с частотной коррекцией важно отслеживать изменение формы импульса при различных частотах.
Использование генератора импульсов упрощает процесс настройки за счет быстрого получения информации о динамических характеристиках устройства, сокращая время отладки и повышая точность регулировки параметров усилителей и фильтров.
Вопрос-ответ:
Для каких задач в электронике обычно применяют генераторы импульсов?
Генераторы импульсов широко используют для создания точных временных сигналов с заданной частотой и длительностью. Их применяют в тестировании электронных схем, для формирования тактовых сигналов в цифровых устройствах, а также при управлении и синхронизации различных компонентов. Кроме того, генераторы импульсов помогают проверять характеристики усилителей, фильтров и других аналоговых устройств, позволяя наблюдать их реакцию на входные импульсы.
Какие параметры генератора импульсов важны при его выборе для лабораторных измерений?
Основные параметры — это частота повторения импульсов, амплитуда сигнала, длительность (ширина) импульса и форма фронтов. Важно, чтобы частота соответствовала требованиям проверяемого устройства, а амплитуда не вызывала перегрузки входных цепей. Для некоторых задач критична возможность изменять скважность, то есть соотношение длительности импульса к периоду. Также ценится стабильность и точность выходного сигнала.
Как генератор импульсов помогает в настройке и проверке фильтров?
При подаче импульсного сигнала на вход фильтра можно оценить его переходные характеристики — как быстро и точно фильтр реагирует на резкие изменения. Анализируя форму выходного сигнала, можно выявить задержки, искажения и степень подавления нежелательных частот. Такой подход удобен, поскольку импульс содержит широкий спектр частот, что позволяет исследовать фильтр в разных частотных диапазонах без необходимости менять источник сигнала.
В каких случаях генератор импульсов применяют для управления шаговыми двигателями?
Генераторы импульсов создают последовательность управляющих сигналов для привода шаговых двигателей, задавая скорость и направление вращения. Частота импульсов определяет скорость вращения, а изменение порядка подачи импульсов — направление. Такой способ управления удобен благодаря простоте реализации и точности позиционирования, что важно в системах автоматизации и робототехнике.
Можно ли использовать генератор импульсов для создания тактового сигнала в микроконтроллерах и почему?
Да, генератор импульсов подходит для формирования тактового сигнала, который синхронизирует работу микроконтроллера или других цифровых схем. Важным условием является стабильность частоты и минимальные искажения фронтов импульса. Использование внешнего генератора позволяет экспериментировать с частотами и проверять поведение схем при различных режимах работы, что полезно при разработке и отладке устройств.
Для чего в электронных схемах используется генератор импульсов?
Генератор импульсов создает последовательность сигналов с заданной частотой и формой, которые применяются для синхронизации работы различных узлов электроники. Такие сигналы часто служат основой для тактирования логических устройств, управления частотой в системах связи и тестирования компонентов. Благодаря точному регулированию параметров импульсов, можно настроить работу схемы или провести измерения без внешних помех.
