Топливные форсунки являются ключевыми элементами системы впрыска, обеспечивая точную подачу топлива в камеру сгорания. В современных автомобилях их расположение зависит от типа двигателя и конструкции топливной системы. Чаще всего форсунки устанавливаются в зоне впускного коллектора, но в системах прямого впрыска их можно найти непосредственно в головке блока цилиндров.
Для быстрого обнаружения форсунок важно ориентироваться на схему двигателя конкретной модели автомобиля. В большинстве бензиновых двигателей форсунки размещены рядом с впускными клапанами, что позволяет равномерно распылять топливо. В дизельных и прямых впрыскных системах форсунки интегрированы глубже, рядом с камерами сгорания, что требует более тщательного поиска и специализированных инструментов.
Поиск форсунок можно упростить, используя визуальные ориентиры: форсунки часто имеют характерные электрические разъемы и металлические трубки подачи топлива. В некоторых моделях для доступа к форсункам необходимо снять защитные крышки или части впускного коллектора. Знание точного расположения облегчает диагностику и обслуживание, предотвращая повреждения и сокращая время ремонта.
Где находятся топливные форсунки в бензиновых двигателях
В бензиновых двигателях форсунки размещаются непосредственно около впускных клапанов, на впускном коллекторе или вблизи впускного тракта. В системах распределённого впрыска (MPI) форсунки крепятся к топливной рейке, расположенной на впускном коллекторе, что позволяет подаче топлива непосредственно в каждый цилиндр.
В современных двигателях с непосредственным впрыском (GDI) форсунки устанавливаются непосредственно в камеру сгорания, в головке блока цилиндров. Их положение рассчитано таким образом, чтобы обеспечить оптимальное распыление топлива и максимальное качество смешивания с воздухом.
Для точного поиска форсунок рекомендуется ориентироваться на расположение впускного коллектора и топливной рампы, к которой они подсоединены. В большинстве бензиновых моторов форсунки видны сверху под декоративной крышкой двигателя или в зоне около дроссельного узла.
При диагностике или замене форсунок важно учитывать, что их крепление и подключение к электросистеме осуществляется через специальные колодки с проводами, что облегчает их идентификацию. В некоторых моделях форсунки располагаются под впускным коллектором, что требует демонтажа части навесного оборудования для доступа.
Расположение форсунок в дизельных двигателях и особенности доступа
В дизельных двигателях форсунки устанавливаются непосредственно в головку блока цилиндров, чаще всего в районе впускного коллектора или рядом с выпускными клапанами. Каждая форсунка расположена над камерой сгорания и подключена к топливной рампе высокого давления.
Доступ к форсункам обычно затруднен из-за плотной компоновки элементов двигателя и наличия над ними впускного коллектора, турбокомпрессора или клапанной крышки. В современных моделях часто требуется снять впускной коллектор и верхние магистрали системы охлаждения для обеспечения свободного доступа к форсункам.
При работе с дизельными форсунками необходимо учитывать наличие высоких рабочих давлений – до 2500 бар и выше, что требует осторожного обращения с топливными трубками и специальными инструментами для отсоединения и установки. Для предотвращения повреждений уплотнительных колец и резьбы рекомендуется использовать динамометрический ключ и следовать технической документации конкретной модели двигателя.
Некоторые дизельные двигатели оснащены форсунками с электромагнитным или пьезоэлементом управления, что добавляет необходимость аккуратного подключения электроклемм и исключения попадания загрязнений внутрь разъемов. При диагностике стоит учитывать расположение датчиков давления и температуры рядом с форсунками, что может влиять на доступность.
В тяжелых условиях или при обслуживании турбодизелей стоит дополнительно проверять состояние уплотнителей форсунок и состояния головки блока, так как неправильный монтаж форсунок может привести к подтеканию топлива и снижению компрессии в цилиндрах.
Как определить точное место установки форсунки по марке и модели авто
Для точного определения расположения форсунок необходимо опираться на техническую документацию конкретного автомобиля – сервисные руководства, каталоги запчастей или официальные инструкции производителя. Например, у большинства современных бензиновых двигателей форсунки устанавливаются непосредственно в коллектор либо под впускным клапаном, а у дизельных – в головку блока цилиндров рядом с камерой сгорания.
Для конкретных моделей можно воспользоваться специализированными базами данных и онлайн-ресурсами, такими как ETKA для Volkswagen, EPC для BMW или TecDoc для множества брендов. В этих системах по VIN-коду или точному названию модели можно найти точные схемы двигателя с указанием расположения форсунок.
Если есть доступ к подкапотному пространству, полезно ориентироваться по визуальным признакам: у инжекторных бензиновых двигателей форсунки обычно закреплены на топливной рейке, которая располагается вдоль впускного коллектора. У дизелей с непосредственным впрыском форсунки располагаются на головке блока, под пластиковыми или металлическими крышками, и часто подключены к трубкам высокого давления.
При поиске места установки форсунок на конкретном автомобиле также помогает сверка с маркировкой на форсунках – иногда на них нанесён код, позволяющий сопоставить деталь с местом установки в каталоге. Для автомобилей с турбонаддувом форсунки могут находиться в труднодоступных зонах, поэтому наличие электросхем и схем двигателя значительно облегчает поиск.
В случае отсутствия доступа к документации рекомендуется обратиться к форумам владельцев конкретной марки и модели – часто там можно найти подробные инструкции и фотоотчёты с точным расположением форсунок и особенностями доступа к ним.
Визуальные признаки и внешние ориентиры для быстрого поиска форсунки

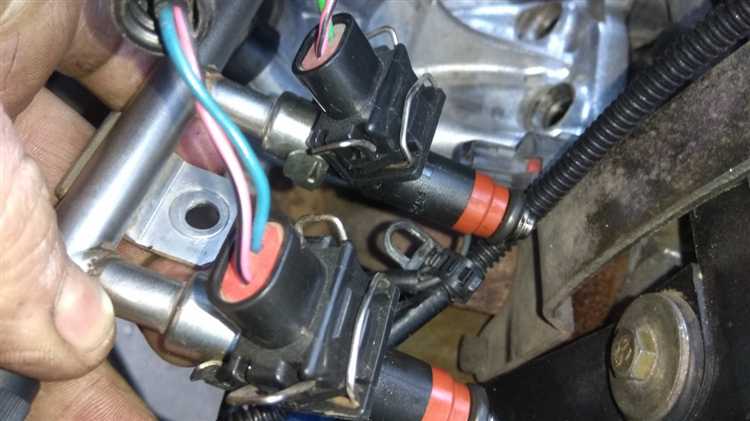

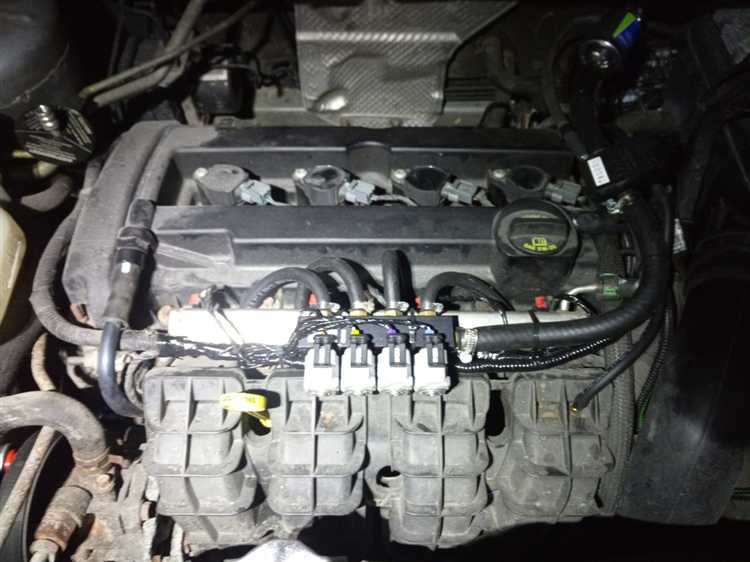

Топливные форсунки обычно расположены на впускном коллекторе или в головке блока цилиндров рядом с каналами подачи топлива и воздуховодами. Для быстрого обнаружения форсунки важно ориентироваться на несколько ключевых визуальных признаков:
- Тонкие металлические трубки или шланги, подводящие топливо к цилиндрам.
- Электрические разъемы, подключённые к небольшим цилиндрическим корпусам – это и есть форсунки.
- Расположение рядом с дроссельной заслонкой и воздушным фильтром (для бензиновых двигателей с распределённым впрыском).
- В дизельных моторах форсунки видны на верхней части головки блока, чаще всего рядом с трубками высокого давления топлива.
Основные внешние ориентиры по маркам и типам двигателя:
- Бензиновые двигатели с распределённым впрыском:
- Форсунки установлены в корпусе впускного коллектора, непосредственно перед впускными клапанами.
- Их корпус компактный, обычно с пластиковым разъёмом сверху и топливной трубкой сбоку.
- Дизельные двигатели с непосредственным впрыском:
- Форсунки находятся в верхней части головки блока цилиндров, зачастую окружены металлическими трубками высокого давления.
- Имеют массивный металлический корпус и плотно закреплены гайками.
- Модульные системы впрыска:
- Форсунки могут быть объединены в рампу с распределителем топлива.
- Расположение часто близко к коллектору или непосредственно на нём.
Дополнительные признаки для облегчения поиска:
- Следы топлива или масла вокруг соединений форсунок могут указывать на их расположение.
- Часто рядом с форсунками проходят проводка и топливные трубки одинакового диаметра и цвета.
- При наличии пластикового защитного кожуха снимите его – форсунки обычно находятся под ним.
Какие инструменты помогут добраться до форсунки без демонтажа навесных деталей
Для доступа к форсункам без полного снятия навесных элементов применяются специализированные инструменты, позволяющие работать в ограниченном пространстве моторного отсека.
Гибкие удлинители и карданные головки с небольшим профилем облегчают откручивание крепежа форсунок в труднодоступных местах. Обычно используются головки на 10-12 мм с трещоткой и карданным шарниром.
Узкие плоские и комбинированные ключи с тонким захватом позволяют работать с болтами и гайками, которые расположены под впускным коллектором или вокруг него, не трогая детали, закрывающие доступ.
Специальные съемники и фиксаторы форсунок с тонкими захватами помогают извлечь форсунки, не нарушая прилегание к коллектору и без демонтажа верхних крышек двигателя.
Диагностические сканеры с функцией тестирования форсунок позволяют локализовать неисправность и минимизировать лишние манипуляции, что снижает необходимость полного разбора навесных узлов.
Прозрачные гибкие зеркала с подсветкой и эндоскопы дают возможность визуального контроля состояния форсунок и окружающих деталей, облегчая процесс поиска и частичного доступа.
Использование компактных отверток с узкими насадками и магнитных держателей винтов позволяет выполнять работы в узких пространствах, снижая риск падения крепежа в недоступные зоны.
Совместное применение этих инструментов обеспечивает эффективный доступ к форсункам с минимальным вмешательством, что экономит время и предотвращает повреждения навесного оборудования.
Основные ошибки при поиске форсунки и как их избежать
Ошибка 1: Поиск форсунки без учета модели двигателя. Разные марки и модификации автомобилей имеют уникальное расположение форсунок, связанное с конструкцией двигателя и системой питания. Рекомендация: всегда сверяйтесь с заводской документацией или специализированными каталогами по конкретной модели.
Ошибка 2: Игнорирование топливных магистралей и жгутов проводов. Часто форсунка спрятана под элементами топливной рампы или рядом с электропроводкой, которую сложно заметить без внимательного осмотра. Рекомендация: аккуратно следуйте по топливным трубкам и жгутам от распределителя или топливного насоса для точного определения местоположения форсунки.
Ошибка 3: Попытка определить форсунку только визуально без использования измерительных инструментов. Визуальный осмотр может не выявить скрытые дефекты или неправильное крепление. Рекомендация: используйте мультиметр для проверки электрических контактов форсунки и манометр для контроля давления топлива, что поможет локализовать нужный элемент.
Ошибка 4: Демонтаж навесных деталей без необходимости. Часто навесные элементы можно сдвинуть или снять частично, что снижает время доступа и риск повреждений. Рекомендация: перед разборкой изучите конструкцию и возможные способы доступа, используя специальные съемники или удлинители инструментов.
Ошибка 5: Недооценка необходимости очистки рабочей зоны. Грязь и масло могут скрывать форсунку и осложнять поиск. Рекомендация: перед поиском тщательно очистите двигатель от загрязнений, чтобы обеспечить свободный доступ и избежать случайных повреждений.
| Ошибка | Причина | Рекомендация |
|---|---|---|
| Поиск без учета модели двигателя | Различия в конструкции и расположении форсунок | Использовать техническую документацию по конкретной модели |
| Игнорирование топливных магистралей и жгутов | Форсунка может быть скрыта под элементами системы питания | Следовать по топливным трубкам и проводам |
| Поиск только визуально | Невозможность обнаружить скрытые дефекты | Применять мультиметр и манометр |
| Демонтаж навесных деталей без анализа | Излишняя разборка и повреждения | Изучать конструкцию и использовать специальные инструменты |
| Отсутствие очистки рабочей зоны | Скрытие форсунки грязью и маслом | Тщательно очищать двигатель перед поиском |
Проверка состояния форсунки после ее обнаружения: что осмотреть в первую очередь
Визуальный осмотр корпуса форсунки – первоочередная задача. Необходимо проверить корпус на наличие трещин, сколов и следов коррозии. Любые повреждения корпуса могут привести к неправильной работе или протечкам топлива.
Проверка уплотнительных элементов. Уплотнительные кольца (обычно резиновые или фторопластовые) должны быть эластичными, без трещин и деформаций. Изношенные или поврежденные кольца приводят к подтеканию топлива и потере давления в системе.
Оценка состояния контактных клемм форсунки. Контакты должны быть чистыми, без окислений и следов нагара. Плохой контакт вызывает перебои в работе электропривода форсунки.
Проверка форсунки на наличие загрязнений в распылительном наконечнике. Засоры или отложения влияют на распыление топлива, ухудшая качество смеси и повышая расход. При необходимости форсунку следует промыть специализированными средствами.
Осмотр крепежных элементов – болтов и гаек. Они должны быть затянуты без признаков коррозии или механических повреждений, что гарантирует надежное закрепление и герметичность.
При обнаружении подтеканий топлива вокруг форсунки необходимо проверить трубопроводы и фитинги на герметичность, а также оценить давление в топливной системе с помощью манометра.
После визуальной проверки рекомендуется провести электрическую диагностику: измерить сопротивление обмотки форсунки мультиметром, сверив результаты с техническими нормами конкретной модели двигателя.
Вопрос-ответ:
Где обычно располагаются топливные форсунки в бензиновых автомобилях?
В бензиновых двигателях форсунки чаще всего устанавливаются возле впускного коллектора, рядом с клапанами впуска. Такое расположение позволяет подавать топливо непосредственно в воздушный поток перед камерой сгорания, обеспечивая хорошее распыление и эффективное смешивание с воздухом.
Какие внешние признаки помогут найти форсунку под капотом, если отсутствует сервисная документация?
Для поиска форсунки можно обратить внимание на наличие топливных магистралей с металлическими трубками или шлангами, ведущими к каждому цилиндру. Обычно форсунки находятся около впускных коллекторов или непосредственно в головке блока цилиндров. Также стоит искать электрические разъемы — форсунка подключается к проводке для управления подачей топлива.
Можно ли добраться до форсунок без снятия навесных деталей и какие инструменты для этого пригодятся?
В ряде случаев доступ к форсункам возможен без полного демонтажа навесных узлов. Для этого часто используют специальные удлинители для гаечных ключей, универсальные трещотки с гибким валом и узкие головки. Иногда помогает снятие только воздуховода или декоративной крышки двигателя, чтобы освободить пространство для манипуляций. Однако многое зависит от конструкции двигателя и модели автомобиля.
В чем отличие расположения форсунок в дизельных двигателях по сравнению с бензиновыми?
В дизельных моторах форсунки обычно расположены непосредственно в головке блока цилиндров и вводятся прямо в камеру сгорания. Это необходимо для подачи топлива под высоким давлением. В бензиновых двигателях форсунки чаще находятся во впускном тракте, что связано с особенностями процесса сгорания и смешивания топлива с воздухом.
Как узнать точное место установки форсунки для конкретной модели автомобиля, если нет доступа к руководству?
Если руководства нет, можно изучить расположение топливной системы по фотографиям или видео разборок аналогичных моделей в интернете. Кроме того, полезно обратить внимание на топливные трубки, идущие к головке блока, а также на электрические разъемы, которые подключаются к форсункам. Опытные автолюбители советуют осмотреть область вокруг впускного коллектора, где форсунки обычно закреплены.
Где обычно располагается форсунка в автомобиле и как ее быстро найти?
В бензиновых и дизельных двигателях форсунки обычно устанавливаются в районе впускного коллектора либо непосредственно в головке блока цилиндров. Чтобы быстро обнаружить форсунку, стоит ориентироваться на топливную рампу — металлическую трубку, от которой отходят трубки к каждому цилиндру. Форсунки крепятся именно к этой рампе. В большинстве моделей они находятся сверху двигателя, возле клапанной крышки, но точное место зависит от марки и конструкции мотора. Осмотр под капотом с акцентом на топливные трубки и проводку, ведущую к инжекторам, поможет найти нужный элемент без лишних трудностей.
