Как создать пакет в ros

В ROS (Robot Operating System) пакет представляет собой базовую единицу организации кода, включающую исходные файлы, конфигурации, зависимости и метаданные. Создание собственного пакета – необходимый шаг для структурирования проекта, запуска узлов и реализации функциональности робота. Понимание структуры и зависимостей пакета критично для работы с любыми компонентами ROS.

Перед началом необходимо убедиться, что установлен ROS подходящей версии (например, ROS Noetic для Ubuntu 20.04) и правильно инициализирован рабочий каталог catkin – это основной инструмент сборки для ROS на базе CMake. Рабочее пространство должно содержать директорию src, внутри которой и создаются пользовательские пакеты.

Для создания пакета используется команда catkin_create_pkg, принимающая в качестве аргументов имя пакета и список зависимостей. Например, catkin_create_pkg my_package std_msgs rospy roscpp создаст базовую структуру с минимально необходимыми зависимостями для C++ и Python-разработки. После создания необходимо отредактировать файл package.xml для задания описания, лицензии и дополнительных зависимостей, а также CMakeLists.txt – для настройки сборки.

Правильное подключение зависимостей, соблюдение структуры каталогов (например, размещение исходников в src/) и компиляция через catkin_make или colcon build обеспечивают корректную интеграцию пакета в систему ROS. Использование workspaces с активацией через source devel/setup.bash позволяет мгновенно применять изменения и запускать новые узлы без лишних шагов.

Создание пакета – это не просто формальность, а основа для масштабируемой и поддерживаемой разработки в ROS. Грамотно структурированный пакет позволяет переиспользовать код, подключать сторонние библиотеки и вести разработку командой без конфликтов и дублирования.

Выбор рабочей среды и инициализация рабочей области catkin

Перед созданием пакета необходимо выбрать и подготовить рабочую среду, соответствующую версии ROS. Для ROS Noetic рекомендуется использовать Ubuntu 20.04, для ROS2 Foxy – Ubuntu 20.04, для ROS2 Humble – Ubuntu 22.04. Убедитесь, что ROS установлен и переменные окружения прописаны в ~/.bashrc.

Создание catkin-рабочей области начинается с создания директории верхнего уровня, например:

mkdir -p ~/catkin_ws/src

После этого необходимо перейти в директорию src и инициализировать catkin:

cd ~/catkin_ws/src
catkin_init_workspace

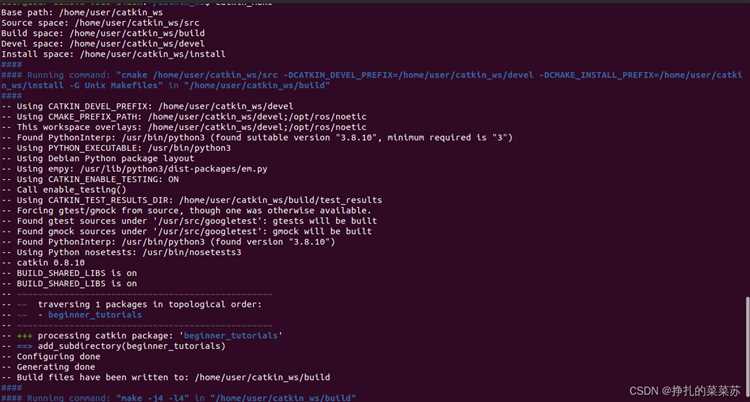

Следующим шагом выполняется сборка всей рабочей области. Вернитесь в корень рабочей области и запустите:

cd ~/catkin_ws
catkin_make

После успешной сборки нужно добавить пути к рабочей области в переменные окружения. Добавьте следующую строку в ~/.bashrc:

source ~/catkin_ws/devel/setup.bash

Для применения изменений выполните:

source ~/.bashrc

Рабочая область готова к созданию собственных пакетов. Важно использовать уникальные имена директорий и пакетов, чтобы избежать конфликтов при сборке и запуске узлов.

Создание структуры пакета с помощью команды catkin_create_pkg

Для инициализации нового пакета в рабочей области используется утилита catkin_create_pkg. Перед запуском убедитесь, что вы находитесь в каталоге src вашей catkin-области:

cd ~/catkin_ws/src

Команда создаётся по следующему шаблону:

catkin_create_pkg имя_пакета зависимость1 зависимость2 …

Например, чтобы создать пакет с именем robot_controller, зависящий от rospy, std_msgs и geometry_msgs, выполните:

catkin_create_pkg robot_controller rospy std_msgs geometry_msgs

После выполнения будет создан каталог robot_controller со следующей структурой:

robot_controller/

├── CMakeLists.txt

├── package.xml

├── include/robot_controller/

└── src/

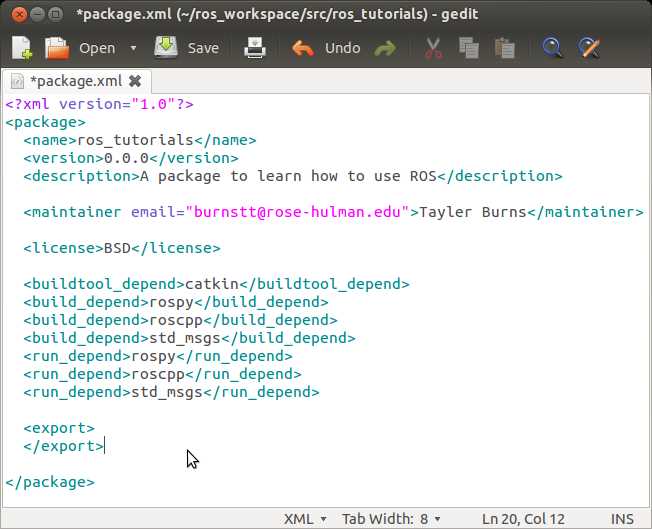

Файл package.xml содержит метаинформацию о пакете: имя, описание, зависимости. Обязательно проверьте, что в нём указаны все библиотеки, используемые в коде. Отсутствие нужной зависимости приведёт к ошибкам при сборке.

В CMakeLists.txt прописываются инструкции сборки. Он создаётся с минимально необходимыми директивами, но при добавлении исходных файлов и зависимостей его придётся вручную дополнять.

Каталог src/ предназначен для исходных файлов, а include/ – для заголовочных файлов C++. Для Python-пакетов каталог include/ может остаться пустым, но его наличие требуется для совместимости с catkin.

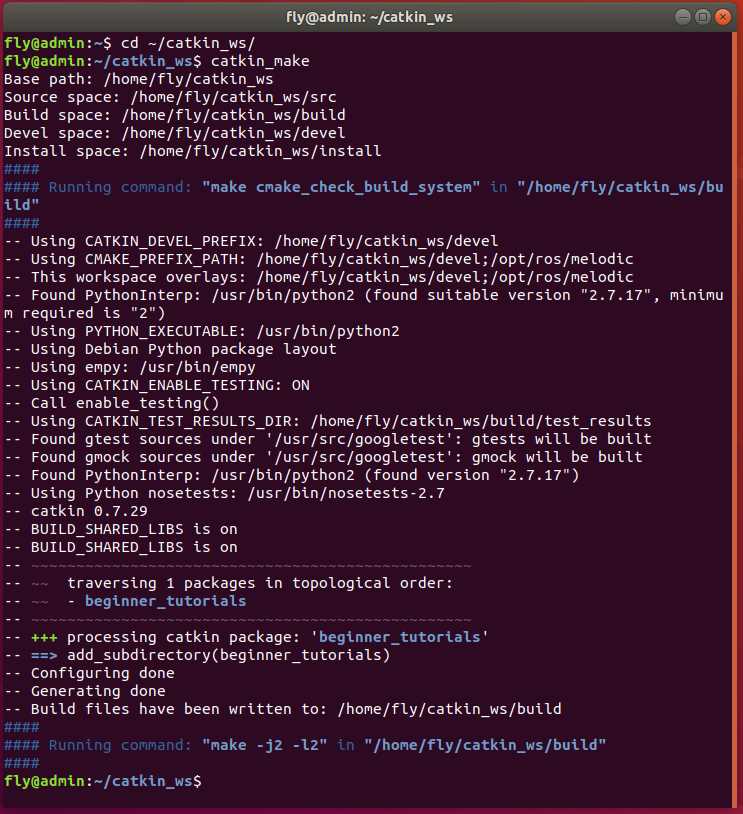

После создания структуры необходимо вернуться в корень рабочей области и скомпилировать пакет:

cd ~/catkin_ws

catkin_make

Если структура сформирована корректно, сборка завершится без ошибок, и пакет станет доступен для использования в рамках catkin-экосистемы.

Настройка зависимостей в package.xml и CMakeLists.txt

После создания пакета с помощью catkin_create_pkg необходимо вручную указать зависимости, от которых будет зависеть сборка и выполнение пакета. Это делается в двух файлах: package.xml и CMakeLists.txt. Они выполняют разные функции и должны быть настроены согласованно.

В файле package.xml указываются зависимости, необходимые на разных этапах:

• <build_depend> – пакеты, требуемые для сборки (например, roscpp, std_msgs).
• <exec_depend> – зависимости, необходимые только во время выполнения (например, rviz, rqt_gui).
• <build_export_depend> – зависимости, экспортируемые другим пакетам при сборке.

Пример секции зависимостей в package.xml:

<build_depend>roscpp</build_depend>
<build_depend>std_msgs</build_depend>
<exec_depend>rospy</exec_depend>

В файле CMakeLists.txt зависимости подключаются через команды find_package() и catkin_package(), а также через target_link_libraries(), если вы создаёте исполняемые файлы.

Обязательные шаги в CMakeLists.txt:

1. Добавить зависимости в find_package(catkin REQUIRED COMPONENTS ...). Например:

find_package(catkin REQUIRED COMPONENTS
roscpp
std_msgs
)

2. Передать компоненты в catkin_package():

catkin_package(
CATKIN_DEPENDS roscpp std_msgs
)

3. При компиляции узлов использовать target_link_libraries() с переменной ${catkin_LIBRARIES}:

add_executable(example_node src/example_node.cpp)
target_link_libraries(example_node ${catkin_LIBRARIES})

Имена зависимостей должны строго соответствовать названиям пакетов в системе ROS. Проверку можно выполнить с помощью команды rospack list или rosdep check.

После внесения изменений убедитесь, что пакет успешно компилируется с помощью catkin build или catkin_make.

Добавление исходных файлов и организация каталогов src и include

Каталог src/ предназначен для размещения исходных файлов на C++ (или Python, если используется). При добавлении новых узлов следует создавать отдельные файлы с расширением .cpp, названия которых должны отражать функциональность соответствующего узла. Например, для узла управления двигателем используйте имя motor_controller.cpp.

Внутри src/ допустима организация подкаталогов, если количество файлов растёт. Например, для структурирования компонентов по логическим блокам: src/navigation/, src/perception/ и т.д. Это улучшает читаемость проекта и облегчает сопровождение.

Каталог include/ используется для заголовочных файлов. Он должен содержать подкаталог с точным именем пакета, например include/my_package/. Это требуется для корректной настройки путей в CMake. В этот подкаталог помещаются заголовочные файлы классов и интерфейсов. Имя каждого файла должно соответствовать имени класса, содержащегося в нём, в нижнем регистре с подчёркиваниями, например: motor_controller.h.

Для доступа к функциям и классам, определённым в заголовочных файлах, используйте относительные пути внутри include-директив: #include "my_package/motor_controller.h". В CMakeLists.txt обязательно укажите путь include через директиву include_directories(${catkin_INCLUDE_DIRS} include).

При написании кода используйте пространство имён, совпадающее с именем пакета, чтобы избежать конфликтов при сборке. Также рекомендуется минимизировать логику в заголовочных файлах и выносить реализацию в .cpp.

Компиляция пакета и устранение типовых ошибок сборки

Для сборки пакета необходимо перейти в корень рабочей области и выполнить команду:

catkin_make

Если используется catkin build из пакета catkin_tools, убедитесь, что он установлен, и используйте:

catkin build

Перед сборкой убедитесь, что переменная окружения ROS_PACKAGE_PATH корректно указывает на директорию с вашим пакетом. Для этого выполните:

echo $ROS_PACKAGE_PATH

Если при сборке возникает ошибка о нераспознанных зависимостях, убедитесь, что все зависимости добавлены в package.xml и CMakeLists.txt, а затем выполните:

rosdep install --from-paths src --ignore-src -r -y

Ошибки типа «cannot find -l…» указывают на отсутствие скомпилированной библиотеки. Проверьте, что соответствующая библиотека собирается через add_library() и target_link_libraries() в CMakeLists.txt. Убедитесь, что исходные файлы действительно находятся в директории src/.

Ошибки с заголовочными файлами, например, «fatal error: my_header.hpp: No such file or directory», говорят об отсутствии правильной настройки путей в include_directories(). Убедитесь, что путь к каталогу include/ добавлен, и что структура внутри include/ соответствует названию пакета (например, include/my_package/...).

При ошибке «No module named ‘rospy'» или аналогичных проверьте, что используемая среда активирована:

source devel/setup.bash

Если при сборке не находят зависимости от других пакетов, убедитесь, что они были корректно указаны через find_package(... REQUIRED) и что используются соответствующие catkin_package() и target_link_libraries().

После устранения ошибок рекомендуется выполнять сборку с параметром очистки:

catkin_make clean затем catkin_make

catkin_make --verbose

Создание узлов на C++ и Python с использованием ros::init и rospy.init_node

Инициализация узла в ROS начинается с вызова функций ros::init для C++ и rospy.init_node для Python. Эти вызовы обязательны для регистрации узла в системе и последующей коммуникации с мастер-узлом ROS.

В C++:

• ros::init принимает аргументы командной строки argc и argv, а также уникальное имя узла.
• Пример инициализации: ros::init(argc, argv, "node_name");.
• После инициализации создается объект ros::NodeHandle, который отвечает за взаимодействие с ROS API.
• NodeHandle автоматически инициализирует узел при первом вызове, если ros::init уже выполнен.
• Цикл работы узла обычно реализуется с помощью ros::spin() или ros::spinOnce() для обработки входящих сообщений.

В Python:

• Функция rospy.init_node принимает обязательный параметр имя узла, а также опциональные параметры, например, anonymous=True для автоматического добавления уникального суффикса к имени.
• Пример инициализации: rospy.init_node('node_name').
• После инициализации создаются подписчики, издатели и сервисы, используя API rospy.
• Цикл узла обычно поддерживается функцией rospy.spin(), которая удерживает программу активной для обработки сообщений.
• При использовании rospy важно учитывать обработку исключений ROSInterruptException для корректного завершения.

Рекомендации при создании узлов:

1. Выбирать уникальное и осмысленное имя узла, чтобы избежать конфликтов при запуске нескольких экземпляров.
2. В C++ тщательно обрабатывать argc и argv, чтобы не нарушить передачу аргументов в ros::init.
3. Использовать флаг anonymous=True в Python при необходимости запуска нескольких узлов с одним базовым именем.
4. Всегда создавать NodeHandle после ros::init в C++ – это гарантирует правильную инициализацию внутренних структур ROS.
5. Для отладки использовать параметры логирования ROS (ROS_INFO, ROS_DEBUG и т.д.) для отслеживания стадии инициализации и состояния узла.

Пример минимального узла на C++:

#include <ros/ros.h>
int main(int argc, char **argv)
{
ros::init(argc, argv, "minimal_node");
ros::NodeHandle nh;
ros::spin();
return 0;
}

Пример минимального узла на Python:

import rospy
def main():
rospy.init_node('minimal_node')
rospy.spin()
if __name__ == '__main__':
main()

Определение и использование собственных сообщений и сервисов

Для создания собственных сообщений и сервисов в ROS необходимо добавить соответствующие файлы описания в директорию msg и srv вашего пакета. Формат файлов прост: для сообщений это набор полей с типами и именами, например, int32 id, string name. Для сервисов файл разделён на две части – запрос и ответ, разделённые строкой с символом ---.

После создания файлов в CMakeLists.txt добавьте инструкции для генерации исходников: используйте макросы add_message_files() и add_service_files() с указанием путей к вашим файлам. Затем вызовите generate_messages(), перечислив зависимости сообщений, например, std_msgs.

В package.xml нужно указать зависимости для генерации сообщений – добавьте теги <build_depend> и <exec_depend> на пакеты message_generation и message_runtime.

После сборки пакета с помощью catkin_make или colcon build сгенерируются необходимые классы сообщений и сервисов. Для использования в C++ включайте заголовочные файлы с помощью #include "имя_пакета/ИмяСообщения.h", в Python – импортируйте модуль from имя_пакета.msg import ИмяСообщения или from имя_пакета.srv import ИмяСервиса.

Для отправки сообщений в топик создайте объект сообщения, заполните поля и вызовите метод publish() у соответствующего паблишера. Для вызова сервиса сформируйте объект запроса, вызовите клиент и обработайте ответ.

Обязательно соблюдайте структуру и типизацию в файлах .msg и .srv, а при изменении описаний пересобирайте пакет, чтобы обновились сгенерированные файлы. Это позволит использовать собственные сообщения и сервисы с полной интеграцией в ROS-среду.

Запуск узлов и отладка пакета с помощью launch-файлов

Launch-файлы в ROS используются для одновременного запуска нескольких узлов и конфигурации параметров среды. Они создаются в формате XML с расширением .launch и упрощают управление комплексными системами.

Основные теги launch-файла:

Тег	Описание
<launch>	Корневой тег файла, внутри которого располагаются остальные команды
<node>	Определяет узел, который нужно запустить, включая пакет, имя, исполняемый файл и параметры
<param>	Устанавливает параметры ROS-параметров, доступных узлам
<include>	Позволяет включать другие launch-файлы, структурируя запуск
<arg>	Определяет аргументы для передачи параметров при запуске

Пример простого launch-файла для запуска двух узлов на Python и C++:

<launch>
<node pkg="my_package" type="node_cpp" name="node_cpp" output="screen"/>
<node pkg="my_package" type="node_py.py" name="node_py" output="screen"/>
</launch>

Чтобы передавать параметры узлам через launch-файл, используют тег <param> или аргументы. Пример с параметром конфигурации скорости:

<launch>
<param name="speed" value="1.5"/>
<node pkg="my_package" type="node_cpp" name="node_cpp" output="screen">
<param name="speed" value="$(arg speed)"/>
</node>
</launch>

Для гибкости запуска можно задать аргументы с помощью тега <arg>, которые передаются при вызове launch-файла:

<launch>
<arg name="speed" default="1.0"/>
<node pkg="my_package" type="node_cpp" name="node_cpp" output="screen">
<param name="speed" value="$(arg speed)"/>
</node>
</launch>

Запуск launch-файла осуществляется командой:

roslaunch my_package my_launch.launch

При возникновении проблем важно проверять, что все узлы и пакеты указаны корректно, а пути к исполняемым файлам соответствуют структуре пакета. Также полезно использовать утилиту rosnode info <node_name> для проверки состояния узлов во время запуска.

Вопрос-ответ:

Как правильно организовать структуру каталогов при создании нового пакета в ROS?

При создании пакета структура каталогов должна включать основные директории для кода, например, папки src для исходных файлов и include для заголовочных файлов (если используется C++). Кроме того, корень пакета должен содержать файлы CMakeLists.txt и package.xml, которые описывают сборку и зависимости. Такая организация упрощает поддержку и масштабирование проекта.

Какие шаги нужно выполнить для добавления собственного сообщения в пакет ROS?

Сначала создайте каталог msg в корне пакета и определите структуру сообщения в файле с расширением .msg. Затем внесите изменения в CMakeLists.txt и package.xml для генерации необходимых файлов. После этого нужно пересобрать пакет, чтобы сгенерировать код для нового сообщения, и подключить его в узлах для обмена данными.

Как запустить несколько узлов одновременно с помощью launch-файла в ROS?

Launch-файл — это XML или YAML документ, который описывает запуск нескольких узлов в одном процессе. В файле перечисляют каждый узел с указанием пакета, имени и параметров. При запуске этого файла roslaunch запускает все описанные узлы одновременно, обеспечивая удобное управление процессами и настройками в одном месте.

Какие типичные ошибки возникают при сборке нового пакета и как их исправить?

Часто встречается несоответствие зависимостей в package.xml и CMakeLists.txt, что приводит к ошибкам компиляции. Также могут отсутствовать необходимые заголовочные файлы или неверно указаны пути. Чтобы решить эти проблемы, следует проверить правильность объявленных зависимостей, убедиться, что все исходники находятся в нужных директориях, и внимательно читать сообщения об ошибках компилятора для точного определения причины.
