Smart fan pwm что это

Smart Fan PWM – это система управления скоростью вращения вентилятора, основанная на широтно-импульсной модуляции. Такой способ регулирования позволяет динамически изменять обороты вентилятора в зависимости от температуры компонентов, снижая шум и энергопотребление. В отличие от вентиляторов с фиксированной скоростью, модели с поддержкой PWM способны плавно адаптироваться к текущим условиям без скачков оборотов.

Частота сигнала PWM обычно составляет 25–30 кГц, что делает его неслышимым для человеческого уха. Уровень заполнения импульсов варьируется от 0 до 100 %, регулируя силу тока, подаваемого на вентилятор. Например, при 50 % заполнения вентилятор получает питание только половину времени, снижая обороты примерно вдвое. Такой подход позволяет избежать лишней нагрузки на систему охлаждения и продлить срок службы компонентов.

Современные материнские платы поддерживают автоматическое управление вентиляторами через BIOS или специализированное ПО. Пользователь может задать температурные пороги, при которых скорость вентилятора будет меняться. Это особенно актуально для сборок с высокой тепловой нагрузкой, где важно сбалансировать уровень шума и эффективность охлаждения.

Для корректной работы Smart Fan PWM необходимо подключение вентилятора к четырёхконтактному разъёму. Третий контакт отвечает за считывание текущей скорости вращения (датчик тахометра), четвёртый – за передачу управляющего сигнала PWM. При использовании трёхконтактных вентиляторов управление производится только через изменение напряжения, что менее точно и менее стабильно.

Чем Smart Fan отличается от обычного вентилятора

Обычный вентилятор работает на фиксированной скорости, которую задаёт пользователь вручную. Он не реагирует на изменение температуры и продолжает вращаться с выбранной скоростью независимо от нагрузки на систему. В результате он либо шумит без необходимости, либо не справляется с охлаждением при возрастании тепловыделения.

Smart Fan с поддержкой PWM (широтно-импульсной модуляции) управляется автоматически через материнскую плату или внешний контроллер. Частота вращения его крыльчатки изменяется в зависимости от температуры компонентов, таких как процессор или видеокарта. Это позволяет снизить уровень шума в режиме простоя и повысить эффективность охлаждения при пиковой нагрузке.

В отличие от обычного вентилятора, Smart Fan может работать в гораздо более широком диапазоне оборотов, включая режимы с почти полной остановкой (например, 0 RPM при низкой температуре). Такая гибкость недоступна вентиляторам, не поддерживающим PWM, где минимальный уровень шума достигается только снижением напряжения, что ограничивает стабильность и может вызвать проблемы с запуском.

Smart Fan также предлагает более точную настройку через BIOS или специализированное ПО, позволяющее задать температурные кривые, включать режимы тишины или производительности, а также устанавливать индивидуальные профили под разные сценарии работы. В случае обычных вентиляторов пользователь ограничен фиксированными ступенями или вовсе не имеет возможности тонкой настройки.

Для систем с переменной нагрузкой и требованием к тишине Smart Fan является более подходящим решением, обеспечивающим адаптивность и энергоэффективность, недоступные при использовании стандартных вентиляторов без управления по PWM.

Что такое широтно-импульсная модуляция в управлении вентиляторами

Широтно-импульсная модуляция (ШИМ) – метод управления скоростью вращения вентиляторов за счёт изменения соотношения времени включения и выключения сигнала питания. Вместо подачи постоянного напряжения, вентилятор получает серию импульсов, частота которых остаётся постоянной, а ширина изменяется в зависимости от требуемой скорости.

Вентиляторы с поддержкой PWM обычно имеют четыре провода:

Питание (+12 В)
Заземление
Сигнал тахометра (контроль оборотов)
PWM-сигнал (регулировка скорости)

Частота PWM-сигнала стандартно составляет 25 кГц. Это значение выбрано для исключения слышимого шума, так как человеческое ухо воспринимает звуки до ~20 кГц.

Значение скважности ШИМ-сигнала (доля времени, в течение которого сигнал находится в высоком уровне) определяет среднюю мощность, подаваемую на вентилятор:

100 % – вентилятор работает на полной скорости
50 % – обороты снижаются примерно наполовину
20 % и менее – возможен запуск только на вентиляторах с поддержкой низкой стартовой скважности

Преимущества ШИМ-управления по сравнению с линейным снижением напряжения:

Стабильный запуск даже на низких оборотах
Меньший нагрев управляющих компонентов
Сохранение крутящего момента на низкой скорости
Более точное и гибкое регулирование

Для корректной работы ШИМ-вентиляторов необходимо, чтобы материнская плата или контроллер поддерживал регулировку через 4-контактный разъём. В противном случае вентилятор будет работать на полной мощности вне зависимости от температуры или нагрузки.

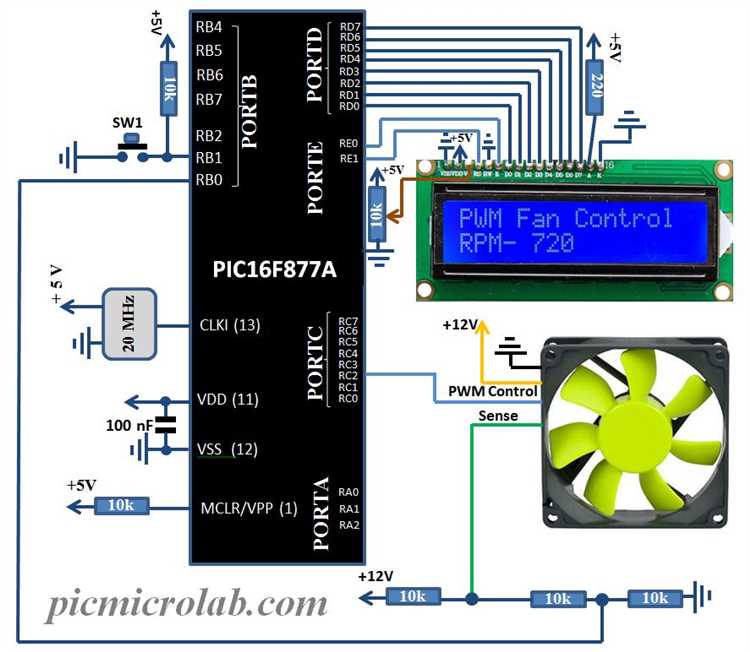

Как материнская плата управляет скоростью вентилятора через PWM

ШИМ-управление (PWM, Pulse Width Modulation) реализуется на материнской плате через специальные разъёмы с четырьмя контактами: питание (12 В), заземление, сигнал тахометра и управляющий ШИМ-сигнал. Управление осуществляется путём подачи прямоугольного сигнала с фиксированной частотой и переменной скважностью на управляющий контакт.

Чем выше скважность сигнала, тем дольше вентилятор получает питание в течение каждого цикла, что увеличивает его скорость. При снижении скважности напряжение подаётся на меньший интервал времени, и вентилятор замедляется. Частота сигнала обычно составляет от 20 до 25 кГц, что исключает слышимые пульсации.

Контроль скважности осуществляется встроенным контроллером материнской платы, который получает данные от температурных датчиков, расположенных в процессоре, чипсете и других зонах. В BIOS или UEFI пользователю доступна настройка кривой зависимости скорости вращения от температуры. Некоторые платы поддерживают управление несколькими зонами охлаждения независимо.

При использовании PWM важна совместимость вентилятора с четырёхконтактным разъёмом. Трёхконтактные модели не поддерживают ШИМ и регулируются только изменением напряжения, что менее точно и может вызывать нестабильную работу на низких оборотах.

Для точного регулирования рекомендуется использовать автоматический режим на основе температурных датчиков, а при ручной настройке – обеспечить надёжный тепловой контакт между компонентами и радиаторами, чтобы датчики получали корректные значения.

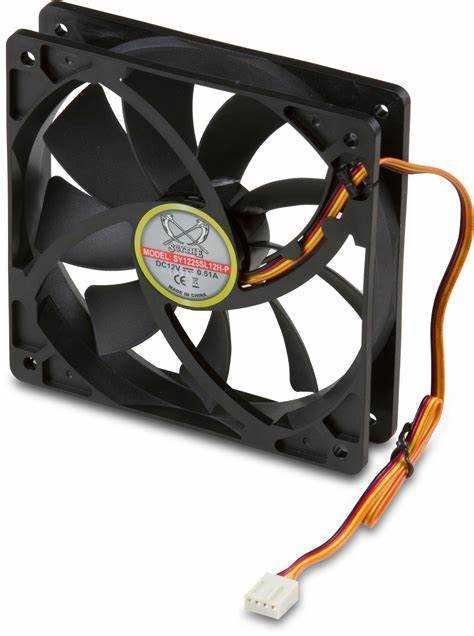

Можно ли подключить вентилятор без поддержки PWM к разъёму Smart Fan

Разъём Smart Fan поддерживает как 4-контактные вентиляторы с ШИМ-регулировкой, так и 3-контактные модели без этой функции. Подключение вентилятора без поддержки PWM возможно, но с ограничениями в управлении скоростью.

3-контактные вентиляторы используют напряжение на питающем контакте (обычно 12 В) для регулировки оборотов. В таких случаях материнская плата переходит в режим DC-контроля. Вместо широтно-импульсной модуляции плата понижает напряжение, чтобы уменьшить скорость вращения. Это требует поддержки DC-режима на уровне BIOS или UEFI.

При подключении 3-контактного вентилятора к разъёму Smart Fan важно убедиться, что соответствующий канал настроен в режим «DC Mode». Если оставить режим PWM активным, скорость не будет корректно регулироваться, а вентилятор может работать на полной мощности.

Некоторые дешёвые модели материнских плат не позволяют менять режим управления – такие разъёмы работают только в PWM или только в DC. В этом случае нужно сверяться с документацией к плате, чтобы исключить конфликт настроек.

Также стоит учитывать, что регулировка по напряжению менее точна, чем по ШИМ-сигналу, и может сопровождаться шумами на низких оборотах или нестабильной работой вентилятора. При сборке систем с контролируемым шумом предпочтительнее использовать вентиляторы с поддержкой PWM.

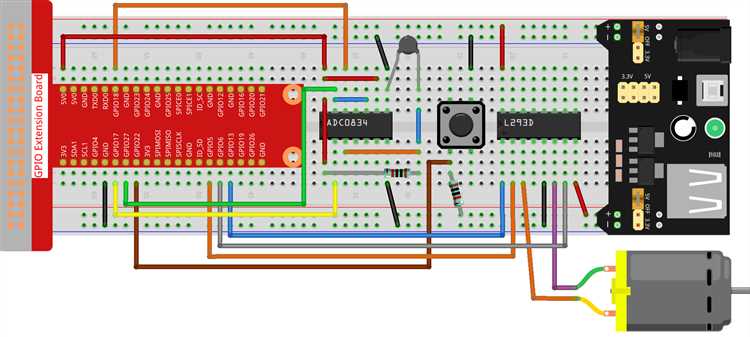

Как настроить кривую вентилятора в BIOS для Smart Fan

Настройка кривой вентилятора в BIOS позволяет задать зависимость скорости вращения от температуры компонентов, что особенно важно для систем с переменной нагрузкой. Войдите в BIOS, удерживая клавишу Delete или F2 сразу после включения компьютера. Перейдите в раздел «Hardware Monitor», «Q-Fan Control» или аналогичный, в зависимости от производителя платы.

Выберите вентилятор, который хотите настроить: CPU Fan, Chassis Fan или другой, подключённый к разъёму с поддержкой PWM. Убедитесь, что выбран режим PWM, а не DC, если вентилятор поддерживает ШИМ. В некоторых BIOS переключение между режимами доступно вручную.

В графическом интерфейсе настройте кривую, указывая значения температуры (например, 40°C, 60°C, 80°C) и соответствующие скорости вентилятора в процентах (например, 20%, 50%, 100%). Избегайте резких перепадов, чтобы вентилятор не работал с постоянными скачками. Например, при температуре до 40°C можно задать минимальную скорость, а начиная с 75–80°C – максимальную.

Если BIOS поддерживает привязку вентилятора к определённому сенсору (например, CPU или VRM), выберите наиболее актуальный для данного вентилятора источник температуры. Это особенно важно при наличии нескольких зон охлаждения.

После настройки сохраните изменения (обычно клавиша F10) и перезагрузите систему. Поведение вентилятора можно дополнительно проверить в утилите производителя (например, ASUS AI Suite, MSI Dragon Center) или сторонними программами, чтобы убедиться, что заданная кривая работает стабильно.

Какие датчики участвуют в регулировке работы Smart Fan

Также используется датчик температуры материнской платы (MB), который контролирует общую температуру системы. Этот датчик помогает поддерживать баланс охлаждения, особенно при работе с высоконагруженными компонентами.

Датчики температуры видеокарты (GPU) часто подключаются через программные интерфейсы и влияют на поведение вентилятора, если Smart Fan поддерживает управление отдельными устройствами. Это увеличивает эффективность охлаждения графического адаптера.

Некоторые современные материнские платы оснащены датчиками температуры чипсета и даже датчиками температуры VRM (блока питания процессора). Эти данные также учитываются для комплексного регулирования оборотов вентиляторов.

Датчики оборотов вентилятора (Tachometer)

В некоторых случаях используются датчики температуры жестких дисков или SSD, особенно при интенсивных нагрузках, чтобы предотвратить перегрев накопителей.

Для точной настройки рекомендуется анализировать данные всех доступных датчиков в BIOS или специализированных утилитах, чтобы создать оптимальную кривую регулировки скорости Smart Fan с учетом конкретных условий эксплуатации.

Как понять, что вентилятор работает по PWM, а не по напряжению

Вентиляторы с управлением через PWM (широтно-импульсную модуляцию) и вентиляторы с регулировкой скорости по напряжению отличаются по принципу работы и способу подключения. Чтобы определить, какой метод используется, обратите внимание на следующие признаки:

Количество контактов в разъёме вентилятора: Для PWM-вентилятора характерен 4-контактный разъём. Три контакта отвечают за питание, землю и датчик оборотов (тахометр), а четвёртый – за PWM-сигнал управления. Вентиляторы с регулировкой напряжения обычно имеют 3-контактный разъём без отдельного сигнала управления.
Тип сигнала управления: PWM-вентилятор получает управляющий сигнал в виде импульсов с фиксированным напряжением и меняющейся скважностью (обычно 25 кГц). Скорость меняется за счёт изменения длительности импульса. В вентиляторе с регулировкой напряжения скорость меняется за счёт изменения постоянного напряжения питания (например, от 5 до 12 В).
Поведение вентилятора при изменении настроек BIOS или ПО: При изменении настроек скорости через PWM вентилятор изменяет обороты плавно, даже при низких значениях. В случае управления напряжением при слишком низком напряжении вентилятор может полностью остановиться или работать рывками.
Измерение напряжения на линии питания: Если на питание вентилятора подаётся стабильное напряжение (около 12 В), но скорость меняется, скорее всего используется PWM. При изменении напряжения питания обороты меняются пропорционально уровню напряжения.
Техническая документация и маркировка: Производители обычно указывают тип управления в спецификациях. Вентиляторы с PWM отмечены как 4-pin PWM fans. Проверка модели и документации может быстро подтвердить тип управления.

Используйте мультиметр или осциллограф для точного анализа сигнала, если требуется уверенность. Осциллограф покажет импульсный характер сигнала при PWM и постоянное напряжение при управлении напряжением.

Какие проблемы возникают при некорректной настройке Smart Fan

При неправильной настройке Smart Fan возможно снижение эффективности охлаждения из-за несоответствия скорости вентилятора фактической температуре компонентов. Если минимальная скорость вентилятора выставлена слишком низко, он может остановиться, что приводит к перегреву. Высокая минимальная скорость, наоборот, увеличивает шум без реальной пользы для температуры.

Ошибки в настройках кривой скорости могут привести к резким скачкам оборотов, что увеличивает износ подшипников и сокращает срок службы вентилятора. Некорректный порог температуры запуска вентилятора заставляет систему реагировать либо слишком поздно, либо слишком рано, нарушая баланс между охлаждением и уровнем шума.

Некорректная калибровка датчиков температуры и их привязка к вентилятору вызывает неправильное управление оборотами. Например, если вентилятор регулируется по показаниям другого компонента, его эффективность падает, а система охлаждения становится неравномерной.

Некорректно подключенный или несовместимый с PWM вентилятор может не реагировать на управляющие сигналы, работать на постоянной скорости или вовсе не запускаться. В таких случаях требуется проверка подключения и, при необходимости, замена вентилятора на поддерживающий PWM.

Для избежания проблем рекомендуется тщательно настраивать кривую скорости, проверять корректность показаний датчиков и выбирать совместимые вентиляторы. Контроль температуры в реальном времени поможет скорректировать настройки и обеспечить стабильную работу системы охлаждения.

Вопрос-ответ:

Что означает термин PWM в контексте управления вентиляторами?

PWM — это метод регулирования скорости вентилятора с помощью изменения ширины импульсов питания. Вместо изменения напряжения, устройство быстро включает и выключает питание, создавая импульсы разной длительности. Чем шире импульс, тем быстрее вращается вентилятор, а чем уже — тем медленнее. Такой способ помогает точно контролировать скорость при минимальном энергопотреблении.

Какие преимущества даёт управление вентилятором через PWM по сравнению с обычным регулированием напряжения?

Управление через PWM позволяет поддерживать стабильную работу вентилятора при низких скоростях без сбоев. В отличие от плавного снижения напряжения, импульсный режим снижает тепловые потери и уменьшает износ мотора. Благодаря этому вентиляторы дольше служат и работают тише, а охлаждение становится более точным.

Как определить, поддерживает ли вентилятор управление по PWM?

Вентиляторы с поддержкой PWM обычно имеют четырёхконтактный разъём, где один контакт отвечает за питание, второй — за землю, третий — за сигнал тахометра, а четвёртый — за управляющий сигнал широтно-импульсной модуляции. Если вентилятор подключён через три контакта, скорее всего, он управляется изменением напряжения, а не PWM.

Почему некорректная настройка PWM управления может привести к шуму или нестабильной работе вентилятора?

Если сигнал PWM имеет неправильную частоту или форма импульсов не соответствует требованиям вентилятора, это может вызывать вибрации, шум или даже остановку мотора. Низкая частота сигнала может сделать работу менее плавной, а слишком высокий уровень может привести к перегреву компонентов. Настройка параметров PWM должна учитывать технические характеристики конкретного вентилятора.

Можно ли подключить вентилятор без поддержки PWM к разъёму Smart Fan на материнской плате?

Да, можно, но вентилятор будет работать только на постоянной скорости или с управлением по напряжению, если плата это поддерживает. В таком случае функции точного управления скоростью, которые даёт PWM, будут недоступны. При этом важно не повредить оборудование, поэтому стоит проверить совместимость и характеристики разъёма и вентилятора перед подключением.
