Автомобильный телевизор – это компактная мультимедийная система, интегрированная в салон транспортного средства для воспроизведения телевизионного сигнала, потокового видео или контента с внешних носителей. В отличие от домашних устройств, он адаптирован к условиям ограниченного пространства, вибраций и переменного электропитания от бортовой сети 12 В или 24 В. Современные модели оснащаются цифровыми тюнерами стандарта DVB-T2, модулями для подключения через HDMI и USB, а также беспроводными интерфейсами Wi-Fi и Bluetooth.
Выбор автомобильного телевизора требует учёта диагонали экрана, формата крепления, совместимости с мультимедийной системой автомобиля и поддержки актуальных стандартов вещания. Для минимизации энергопотребления стоит выбирать модели с LED-подсветкой и функцией автоматической регулировки яркости. Оптимальное расположение устройства – на подголовниках задних сидений или в потолочной консоли, что обеспечивает безопасность и удобство для пассажиров.
Разновидности автомобильных телевизоров по типу установки
Встраиваемые в приборную панель – монтируются на месте штатной мультимедийной системы. Подходят для автомобилей с заводским разъёмом под 1DIN или 2DIN, обеспечивают интеграцию с акустикой и органами управления на руле. Ограничение – диагональ экрана редко превышает 10 дюймов.

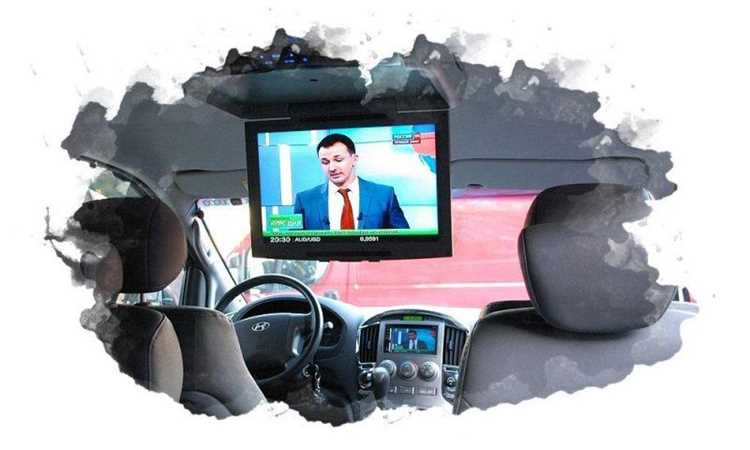

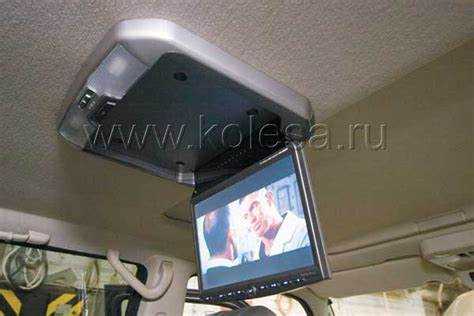

Потолочные – закрепляются в центральной части потолка, чаще всего в минивэнах и внедорожниках. Оснащаются складным экраном с диагональю до 19 дюймов, удобны для просмотра пассажирами второго и третьего ряда. Требуют усиленного крепления и учёта высоты салона.
Подголовники с экраном – полностью заменяют штатные или имеют встроенный монитор в спинку. Диагональ обычно 7–10 дюймов, питание подводится скрыто через крепления. Позволяют каждому пассажиру смотреть собственный контент при наличии независимых медиаплееров.
Накладные на торпедо – устанавливаются на кронштейнах или липучках поверх панели. Универсальны, подходят для временного монтажа, но могут ухудшать обзор и требуют дополнительного питания от прикуривателя или USB.
Портативные – автономные устройства с аккумулятором и встроенной антенной, которые можно закрепить в салоне с помощью держателя. Удобны для использования вне автомобиля, но ограничены временем работы без подзарядки.
Принцип передачи изображения и звука в салоне
Встроенный медиаблок получает сигнал от цифрового ТВ-тюнера или мультимедийного центра через интерфейсы HDMI, LVDS или AV. Для передачи изображения высокого разрешения предпочтителен HDMI, обеспечивающий поток до 18 Гбит/с без сжатия. В системах с несколькими экранами используется распределительный модуль, синхронизирующий сигнал для каждого дисплея.
Аудиопоток передаётся по оптоволоконной шине MOST либо через цифровой протокол SPDIF в штатный усилитель. При отсутствии цифрового подключения применяется аналоговый стереовыход с экранированным кабелем для снижения помех. Для пассажиров заднего ряда возможно независимое подключение наушников по Bluetooth или ИК-каналу.
Для стабильности передачи в движении используется буферизация и коррекция ошибок, встроенная в декодер. При монтаже кабельных соединений важно исключить излишние изгибы, минимизировать длину линий и избегать параллельной прокладки с силовыми проводами, чтобы предотвратить наводки и деградацию сигнала.
Подключение телевизора к штатной мультимедийной системе
Для интеграции телевизионного тюнера в штатную мультимедийную систему требуется совместимость по типу входа. Большинство заводских головных устройств поддерживают один или несколько из следующих интерфейсов:
- RCA (композитный видеосигнал)
- HDMI (цифровой сигнал с высоким разрешением)
- USB с поддержкой функции USB-Video
- LVDS для интеграции на уровне штатного дисплея
Пошаговое подключение:
- Определить модель мультимедийной системы и наличие свободных видео-входов.
- При отсутствии входа – установить видеоинтерфейс или адаптер, совместимый с конкретной моделью автомобиля.
- Подключить питание тюнера к цепи ACC, чтобы устройство включалось вместе с зажиганием.
- Соединить видеовыход тюнера с соответствующим входом головного устройства.
- Настроить систему через сервисное меню или инженерный режим для активации нового источника сигнала.
При использовании цифрового подключения через HDMI обеспечивается наилучшее качество изображения, но в некоторых моделях требуется разблокировка видео в движении с помощью CAN-модуля или перепрошивки блока.
Источники сигнала: антенна, цифровое ТВ, интернет
Автомобильный телевизор может получать изображение из разных источников, каждый из которых требует определённого оборудования и условий приёма.
Антенна используется для приёма эфирных каналов в аналоговом или цифровом формате. Для устойчивого сигнала предпочтительны активные антенны с усилителем и возможностью работы в диапазонах VHF и UHF. Качество приёма зависит от высоты установки, экранирования кузова и скорости движения автомобиля.
Цифровое ТВ (DVB-T2) обеспечивает более чёткое изображение и устойчивость к помехам по сравнению с аналогом. Для его приёма необходим встроенный или внешний тюнер, поддерживающий стандарт DVB-T2, и антенна, согласованная с частотами вещания. В городах сигнал стабилен, но в пригородах и на трассе может потребоваться антенна с высоким коэффициентом усиления.
Интернет даёт доступ к потоковому видео и онлайн-ТВ через мобильные сети 4G/5G или Wi-Fi точку доступа. Для минимизации задержек необходим стабильный канал не менее 5 Мбит/с на одно подключение. Оптимально использовать роутер с внешними антеннами и поддержкой MIMO, что увеличивает пропускную способность и снижает обрывы связи.
| Источник | Оборудование | Преимущества | Ограничения |
|---|---|---|---|
| Антенна | Активная/пассивная антенна, усилитель | Бесплатный приём, простота | Чувствительность к помехам, ограниченный охват |
| Цифровое ТВ (DVB-T2) | Тюнер DVB-T2, антенна | Высокое качество картинки, устойчивость к шумам | Снижение качества на высокой скорости или в удалённых районах |
| Интернет | Мобильный роутер, SIM-карта 4G/5G | Доступ к онлайн-контенту, широкий выбор каналов | Зависимость от покрытия и трафика |
Питание и энергопотребление автомобильного телевизора
Большинство автомобильных телевизоров рассчитаны на питание от бортовой сети 12 В, что позволяет подключать их напрямую через прикуриватель или к отдельной линии с предохранителем. Пиковая потребляемая мощность компактных моделей не превышает 20–30 Вт, у экранов диагональю свыше 15 дюймов – до 50 Вт, а у мультимедийных комплексов с ресивером и встроенным усилителем – 70–100 Вт.
При длительной стоянке с выключенным двигателем использование телевизора способно разрядить аккумулятор: при токе потребления 4–8 А средний АКБ ёмкостью 60 А·ч теряет заряд до критического уровня за 6–10 часов. Чтобы избежать этого, рекомендуется применять модели с функцией энергосбережения, автоматическим отключением при падении напряжения ниже 11 В или питанием от внешнего источника 220 В через инвертор.
Для стабильной работы при колебаниях напряжения в сети автомобиля полезно наличие встроенного DC/DC-преобразователя, поддерживающего диапазон входного напряжения 10–15 В. Это защищает электронику от скачков при запуске двигателя и продлевает срок службы устройства.
Влияние конструкции автомобиля на качество приема
Металлический кузов экранирует радиоволны, особенно в диапазоне UHF, что снижает уровень сигнала до 30–50 %. Панорамная крыша из металла усиливает этот эффект, тогда как стеклянная пропускает сигнал почти без потерь.
Расположение антенны относительно стоек кузова и крыши критично: толстые передние стойки могут создавать «теневые зоны», вызывая кратковременные потери изображения при изменении направления движения.
Электрооборудование автомобиля, включая блоки управления и высоковольтные цепи в электромобилях, генерирует электромагнитные помехи. Они особенно заметны при приеме цифрового ТВ вблизи источников помех, например, в районе моторного отсека.
Максимальное качество достигается при установке активной антенны на крыше или в верхней части заднего стекла с удалением кабеля от жгутов питания. Для автомобилей с алюминиевым кузовом рекомендуется использовать антенны с широкополосными усилителями и фильтрацией помех.
Совместимость с мобильными устройствами и аксессуарами
Автомобильный телевизор должен поддерживать прямое подключение и беспроводную интеграцию с современными смартфонами и планшетами. Это позволяет использовать экран для отображения навигации, потокового видео и управления приложениями без отвлечения от дороги.
- Проводное подключение: наличие HDMI или USB-C обеспечивает передачу изображения в высоком разрешении и стабильное питание подключенного устройства.
- Беспроводные протоколы: поддержка Apple CarPlay, Android Auto, Miracast или AirPlay облегчает синхронизацию без кабелей.
- Bluetooth-модули: используются для передачи аудио с мобильного устройства или подключения беспроводных наушников.
- Поддержка форматов: совместимость с кодеками H.264, H.265, AAC гарантирует корректное воспроизведение видео и аудио.
При выборе модели важно учитывать работу с внешними накопителями и аксессуарами:
- Чтение карт памяти microSD до 256 ГБ для хранения мультимедиа.
- Поддержка внешних ТВ-тюнеров для расширения диапазона принимаемых каналов.
- Возможность подключения геймпадов и клавиатур по Bluetooth для интерактивных функций.
Рекомендуется проверять наличие обновлений прошивки, обеспечивающих поддержку новых версий мобильных ОС и улучшенную совместимость с аксессуарами.
Требования и ограничения по использованию в ПДД
В соответствии с п. 12.5 КоАП РФ и п. 2.7 ПДД, запрещено управлять автомобилем при работе устройства воспроизведения видео в зоне видимости водителя, если оно не связано с управлением транспортом или навигацией. Исключение составляют штатные системы, отображающие карту маршрута, параметры автомобиля или данные камер кругового обзора.
Разрешается использовать видеоплеер только при полной остановке транспортного средства вне движения. При движении допустим показ изображений на мониторах, расположенных за спинками передних сидений, недоступных прямому обзору водителя.
Водитель обязан обеспечить, чтобы экран не отвлекал внимание и не снижал обзор дороги. За нарушение предусмотрен штраф 5000 рублей и возможное лишение права управления сроком до 3 месяцев.
При установке мультимедийного оборудования необходимо учитывать ГОСТ Р 41.21-2001, который регламентирует расположение дисплеев и допустимую яркость экрана в ночное время.
Вопрос-ответ:
Можно ли подключить автомобильный телевизор к штатной аудиосистеме?
Да, большинство современных моделей поддерживают интеграцию со штатной акустикой автомобиля. Это может быть реализовано через AUX-вход, Bluetooth или HDMI, в зависимости от возможностей устройства и магнитолы. Такое подключение позволяет выводить звук напрямую в динамики машины, что повышает комфорт просмотра.
Как работает антенна для автомобильного телевизора?
Антенна принимает телевизионный сигнал, который затем обрабатывается тюнером внутри устройства. В автомобиле обычно используют компактные активные антенны с усилителем, которые компенсируют слабый сигнал при движении. Они могут устанавливаться как внутри салона (на стекле), так и снаружи, например, на крыше.
Можно ли смотреть автомобильный телевизор во время движения?
Технически — да, но во многих странах действуют ограничения, запрещающие водителю отвлекаться на видео во время управления. Обычно производители блокируют отображение картинки на переднем экране при движении, оставляя звук или возможность вывода изображения только на задние мониторы для пассажиров.
Чем отличается автомобильный телевизор от планшета с функцией ТВ?
Автомобильный телевизор обычно рассчитан на работу в условиях постоянной вибрации, перепадов температуры и нестабильного питания. Он оснащён усиленной антенной системой для приёма сигнала на ходу. Планшет же использует мобильный интернет или простую комнатную антенну и не всегда стабильно воспроизводит эфирные каналы в движении.
