Alligator shock sensor ps302 что это

Alligator PS302 – это двухуровневый датчик удара, предназначенный для установки в автомобильные охранные системы. Он позволяет регистрировать внешние физические воздействия на кузов автомобиля и передавать сигнал тревоги на центральный блок сигнализации. Устройство совместимо с большинством моделей сигнализаций, оснащено разъёмом подключения и поставляется с проводом длиной около 40 см.

В корпусе датчика размещены два пьезоэлемента, каждый из которых отвечает за определённый уровень чувствительности. Первый уровень реагирует на слабые удары (предупреждение), второй – на сильные (тревога). Регулировка осуществляется с помощью двух потенциометров, расположенных на корпусе устройства. Настройку необходимо проводить при подключённой сигнализации, ориентируясь на реакцию системы при легком и сильном постукивании по кузову.

Корпус выполнен из полупрозрачного пластика, что позволяет визуально контролировать работу встроенного светодиода. Светодиод загорается кратковременно при срабатывании на предупреждение и дольше – при тревоге. Устройство стабильно работает при температуре от -40 °C до +85 °C, потребляет ток не более 2 мА в дежурном режиме, а питание подаётся от центрального блока сигнализации (12 В).

Для устойчивой работы рекомендуется устанавливать датчик на твёрдой поверхности кузова, вдали от мест с повышенной вибрацией (например, около двигателя или вентилятора отопителя). Оптимальное место – внутренняя сторона панели кузова или центральная часть салона. Монтаж осуществляется с помощью двустороннего скотча или саморезов через предусмотренные отверстия в корпусе.

Как устроен датчик удара Alligator ps302

Датчик удара Alligator PS302 представляет собой электронный компонент, предназначенный для регистрации механических воздействий на корпус автомобиля. Основу конструкции составляет пьезоэлектрический элемент, чувствительный к вибрациям, который преобразует механический импульс в электрический сигнал. Такой принцип обеспечивает высокую точность фиксации ударов различной силы.

Корпус датчика выполнен из ударопрочного пластика, устойчивого к вибрациям и перепадам температуры. Внутри размещена печатная плата с обвязкой: фильтрующие конденсаторы, операционные усилители, а также микроконтроллер, обрабатывающий сигналы и передающий их на блок сигнализации. Стабильность работы обеспечивается встроенным стабилизатором напряжения.

На плате предусмотрены два уровня чувствительности, которые можно настраивать вручную с помощью потенциометров. Один уровень отвечает за срабатывание при слабых ударах (предупреждение), второй – при сильных (тревога). Такое разделение позволяет точно адаптировать датчик к условиям установки.

Подключение осуществляется через трёхпроводной разъём: питание (12 В), масса и сигнальный выход. Для корректной работы важно соблюдать полярность и размещать датчик на жёсткой поверхности кузова вдали от элементов подвески или движущихся частей.

Датчик имеет встроенную светодиодную индикацию, отображающую текущий режим и подтверждающую регистрацию удара. Это упрощает диагностику и настройку при установке.

Назначение каждой из трёх проводных линий подключения

Датчик удара Alligator PS302 оснащён тремя проводами, каждый из которых выполняет строго определённую функцию в системе охраны автомобиля.

Чёрный провод – это «масса». Он подключается к кузову или другой точке с надёжным соединением с отрицательной клеммой аккумулятора. Без корректного подключения этого провода устройство не будет работать стабильно или не включится вовсе.

Красный провод – линия питания. Он предназначен для подачи напряжения +12 В. Как правило, подключается к цепи, активной при включённой охране. Это может быть выход блока сигнализации с постоянным питанием или линия с задержкой отключения после постановки на охрану.

При подключении необходимо соблюдать полярность и следить за качеством соединений. Ошибки в разводке могут привести к ложным срабатываниям или отказу датчика. Также следует избегать прокладывания проводов рядом с высокочастотными линиями или силовыми цепями, чтобы минимизировать электромагнитные помехи.

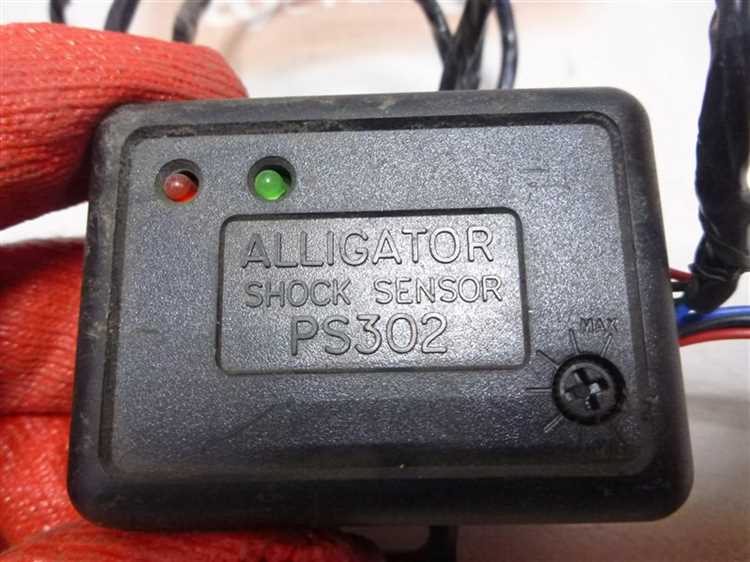

Чувствительность и способы её регулировки

Датчик удара Alligator PS302 оснащён регулировкой чувствительности, позволяющей точно настраивать устройство под конкретные условия эксплуатации. Регулировка осуществляется вручную с помощью потенциометра, расположенного на корпусе модуля. Он представляет собой пластиковый винт, доступный для вращения обычной отверткой.

Диапазон регулировки охватывает широкий спектр значений: от срабатывания при лёгком постукивании до игнорирования средних вибраций. Это позволяет использовать датчик как в автомобилях с мягкой подвеской, так и в транспортных средствах с повышенной вибронагрузкой.

Порядок настройки: включить систему сигнализации, нанести серию лёгких ударов по кузову автомобиля, например, по стойке дверей или капоту. Если сигнализация не реагирует, следует повернуть винт регулировки по часовой стрелке для увеличения чувствительности. При слишком частых ложных срабатываниях – уменьшить, вращая винт против часовой стрелки.

Рекомендуется устанавливать чувствительность так, чтобы датчик реагировал на реальные попытки проникновения или повреждения, но игнорировал колебания, вызванные дождём, громкой музыкой или проездом мимо крупного транспорта.

После регулировки необходимо протестировать систему в разных точках кузова, чтобы убедиться в равномерной чувствительности и отсутствии ложных срабатываний. Перенастройка возможна в любое время, без демонтажа устройства.

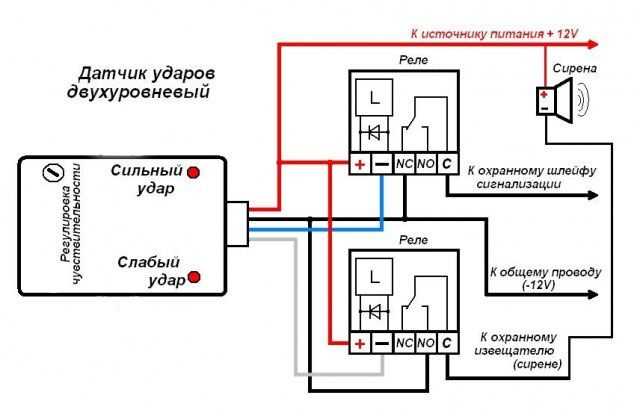

Типовые схемы подключения к автосигнализации

Датчик удара Alligator PS302 подключается к охранной системе через трёхпроводную схему. Каждый провод выполняет строго определённую функцию, и отклонения от стандартного подключения могут привести к некорректной работе устройства.

Первый тип подключения – к сигнализациям, имеющим отдельный вход для датчика удара. В этом случае:

• Красный провод подаётся на +12 В (питание),
• Чёрный – на массу автомобиля,
• Синий – к входу датчика удара на основном блоке сигнализации.

Второй вариант – при отсутствии специального входа используется подключение через зону тревоги капота или багажника. Здесь важно учитывать, что синий провод при срабатывании даёт отрицательный импульс, что должно соответствовать логике работы выбранной зоны.

Если сигнализация имеет два отдельных входа для предупреждающего и тревожного уровней, использовать Alligator PS302 нецелесообразно – он формирует только один сигнал. В таких системах применяются двухуровневые датчики другого типа.

Подключение следует выполнять только при выключенном питании сигнализации. После монтажа необходимо провести проверку срабатывания при ударах разной силы. При недостаточной чувствительности корректировка выполняется с помощью регулятора на корпусе устройства.

Особенности эксплуатации в разных климатических условиях

Датчик удара Alligator PS302 рассчитан на работу в широком диапазоне температур – от −40 до +85 °C. Это позволяет использовать его как в северных регионах с суровыми зимами, так и в южных зонах с высокой летней температурой.

В условиях низких температур важно обеспечить надежный контакт разъёмов и отсутствие влаги внутри корпуса. Конденсат при резких перепадах температуры может вызывать ложные срабатывания. Рекомендуется проверять герметичность корпуса и использовать диэлектрическую смазку для контактов.

В жарком климате основное внимание следует уделить размещению устройства. Установка вблизи источников тепла (печки, воздуховоды) может привести к перегреву электроники. Оптимальное место – внутренняя часть кузова, защищённая от прямого солнечного света и перегрева в замкнутом объёме.

В регионах с повышенной влажностью и частыми осадками следует исключить установку в зонах с риском попадания воды. Дополнительно рекомендуется использовать влагозащитные термоусадки и герметики на местах соединений.

При высокой запылённости окружающей среды (например, в степных или пустынных районах) желательно периодически очищать корпус датчика от пыли, чтобы исключить нарушение чувствительности и преждевременный износ элементов.

Признаки неисправности и методы диагностики

Датчик удара Alligator PS302 перестаёт корректно работать при следующих симптомах:

• Отсутствие реакции на физические удары или вибрации, что указывает на обрыв или выход из строя пьезоэлемента;
• Ложные срабатывания при отсутствии внешних воздействий, связанные с загрязнением корпуса или нарушением внутренней электроники;
• Постоянный сигнал тревоги без видимой причины, часто вызванный замыканием проводки или нарушением изоляции;
• Нестабильная работа датчика при резких изменениях температуры, что свидетельствует о деградации материалов или контактов.

Для диагностики неисправностей рекомендуется последовательный алгоритм проверки:

1. Визуальный осмотр корпуса и проводов на наличие повреждений, следов влаги или коррозии;
2. Проверка целостности проводки мультиметром, измерение сопротивления между контактами;
3. Тестирование реакции датчика на механические воздействия с помощью умеренного постукивания по корпусу и наблюдение за реакцией автосигнализации;
4. Использование осциллографа для контроля выходного сигнала датчика при вибрационных воздействиях, сигнал должен быть четким и стабильным;
5. Проверка состояния клемм и контактов, очистка и подтяжка при необходимости;
6. При подозрении на внутренние повреждения – замена датчика для подтверждения дефекта.

Регулярная диагностика снижает риск ложных срабатываний и позволяет своевременно обнаружить сбои, продлевая срок службы системы охраны.

Совместимость датчика ps302 с популярными охранными системами

Датчик удара Alligator PS302 разработан для интеграции с широким спектром автосигнализаций и охранных комплексов, использующих стандартные цифровые или аналоговые входы для подключения внешних датчиков.

Основные требования к совместимости:

• Наличие на охранной системе отдельного входа для датчиков удара или вибрации.
• Совпадение уровней сигналов и полярности подключения с выходом PS302.
• Поддержка импульсных или логических сигналов, исходящих от датчика.

Совместимость с популярными моделями:

• Alligator: Полная поддержка без дополнительных адаптеров, PS302 оптимизирован под сигнализацию Alligator с учетом времени отклика и чувствительности.
• StarLine: Возможна прямая установка на вход AUX с учётом правильной настройки чувствительности на самой сигнализации.
• Pandora: Требуется проверка типа входа и, при необходимости, использование реле или адаптера для согласования уровней сигнала.
• Sheriff: Подключается к входам датчиков удара или AUX, рекомендуются тесты для корректной настройки срабатывания.
• Tomahawk: Поддерживается подключение через стандартный вход датчика удара, возможна регулировка порогов срабатывания.

Рекомендации при подключении:

1. Перед монтажом ознакомиться с документацией охранной системы на предмет входных параметров (напряжение, полярность, тип сигнала).
2. Использовать экранированные провода для снижения помех и ложных срабатываний.
3. Проверять работу датчика в режиме тестирования сигнализации для корректировки чувствительности и времени отклика.
4. В случае нестандартных сигналов или отсутствия входа, использовать промежуточные модули адаптации или универсальные контроллеры.

Alligator PS302 не требует сложных настроек при подключении к системам с поддержкой датчиков удара, но точная настройка и проверка совместимости обеспечит надежность охраны.

Вопрос-ответ:

Какие технические характеристики датчика удара Alligator PS302 важны для выбора?

Датчик PS302 имеет чувствительность, которая регулируется в нескольких режимах, что позволяет адаптировать его под конкретные условия эксплуатации. Он работает в диапазоне температур от -40 до +85 °C, обладает устойчивостью к помехам и вибрациям. Корпус выполнен с защитой от влаги и пыли, что расширяет возможности его применения в автомобилях разных марок и климатических зон.

Как правильно подключить датчик PS302 к автосигнализации?

Датчик подключается тремя проводами: питание (обычно +12 В), масса и выходной сигнал. Выходной сигнал подается на вход охранной системы, отвечающий за детекцию удара. При установке важно соблюдать полярность и следить за качеством соединений, чтобы избежать ложных срабатываний. Также желательно разместить датчик в месте с минимальными механическими помехами, например, на жесткой части кузова.

Какие признаки указывают на неисправность датчика PS302?

Если устройство не реагирует на удары или срабатывает слишком часто без видимых причин, это сигнал о возможных проблемах. Также стоит проверить, не нарушена ли изоляция проводов, не окислились ли контакты. Иногда причиной могут стать механические повреждения корпуса или воздействие влаги внутри. Для диагностики можно использовать мультиметр и тестовый режим охранной системы.

Можно ли использовать датчик PS302 в условиях сильных морозов или жары?

Да, датчик рассчитан на работу в широком температурном диапазоне, от -40 до +85 °C. Это позволяет применять его как в северных регионах с холодными зимами, так и в южных с жарким климатом. Тем не менее, при установке стоит избегать прямого воздействия агрессивных факторов, например, попадания воды или сильной грязи, чтобы сохранить работоспособность на длительное время.

В чем преимущество использования датчика удара PS302 по сравнению с аналогами?

PS302 выделяется стабильной работой и удобством настройки чувствительности. Он достаточно компактный и легко интегрируется с большинством популярных охранных систем. Кроме того, защита от помех снижает вероятность ложных тревог, что улучшает комфорт эксплуатации и повышает безопасность автомобиля.

Какие основные функции выполняет датчик удара Alligator PS302 и в каких случаях он применяется?

Датчик удара Alligator PS302 служит для фиксации вибраций и ударов по поверхности, к которой он установлен. Его часто используют в автомобильных охранных системах для защиты от попыток взлома или повреждения машины. Сенсор реагирует на механические воздействия, передавая сигнал на центральный блок, который активирует тревогу. Помимо автомобилей, PS302 может применяться для охраны различных объектов, где важен контроль физических воздействий, например, в бытовых системах безопасности или на производстве.
