При замене ремня ГРМ на многих двигателях требуется натяжение ролика с помощью специального динамометрического ключа или специальной оправки. Однако при отсутствии инструмента можно выполнить процедуру вручную, используя подручные средства и соблюдая точные углы поворота и усилия. Это особенно актуально для владельцев автомобилей с моторами VAG, Renault, Opel и других, где ролики имеют эксцентриковую или пружинную конструкцию.
Перед началом работ важно определить тип ролика: фиксированный, самонатяжной или регулируемый. Регулируемые ролики чаще всего оснащены эксцентриковым центром, поворот которого регулирует натяжение ремня. В большинстве случаев на ролике есть метки, указывающие на правильное положение. Эти метки нужно свести между собой, используя рожковый ключ подходящего размера, шестигранник или даже длинногубцы, если конструкция позволяет.
Надежная фиксация положения ролика обязательна после достижения необходимого натяжения. Для этого применяется момент затяжки, указанный в технической документации: обычно от 20 до 35 Н·м. При отсутствии динамометрического ключа можно ориентироваться на среднюю силу руки с рычагом до 20 см, не допуская чрезмерного усилия.
Дополнительный контроль натяжения выполняется по степени отклонения ремня на середине между шкивами – допустимое значение обычно составляет 5–7 мм при умеренном нажатии пальцем. После завершения установки обязательно сделать два полных оборота коленчатого вала вручную и проверить совпадение всех меток, а также повторно проконтролировать натяжение ремня.
Подбор подходящего инструмента из подручных средств
Для натяжения ролика ГРМ без специального ключа необходимо подобрать инструмент, который обеспечит надежный упор и контролируемое усилие. Основная задача – зафиксировать корпус ролика и повернуть его в нужном направлении, не повреждая посадочное место и сам ролик.
- Раздвижные пассатижи (модель «папа-мама») – один из самых универсальных вариантов. Их регулируемый захват позволяет обхватить отверстия или выступы на корпусе ролика. При использовании важно следить, чтобы губки не соскальзывали и не деформировали металл.
- Узкие рожковые ключи – подойдут, если ролик имеет внешние грани или шлицы. Используются попарно, с упором в противоположные стороны, для равномерного вращения.
- Металлический прут с загнутыми краями – имитирует форму штатного ключа. Длина – 20–25 см, диаметр – не менее 6 мм. Концы прута подгибаются под углом 90° для вставки в отверстия на ролике.
- Тонкая монтажка или крепкий шестигранник – используется как рычаг. Вставляется в одно из отверстий ролика, второй конец упирается в неподвижную часть двигателя. При повороте возможна регулировка натяжения ремня.
- Самодельный ключ из полосы стали – вырезается по форме штатного ключа. Оптимальная толщина полосы – 3–4 мм. Отверстия сверлятся точно под посадочные штифты ролика.
Перед применением любого инструмента необходимо убедиться в прочности соединений и устойчивости захвата. Допустим только контролируемый момент – чрезмерное усилие может сорвать резьбу или повредить посадку ролика. После завершения натяжения обязательно проверить метки синхронизации и степень натяжения ремня вручную.

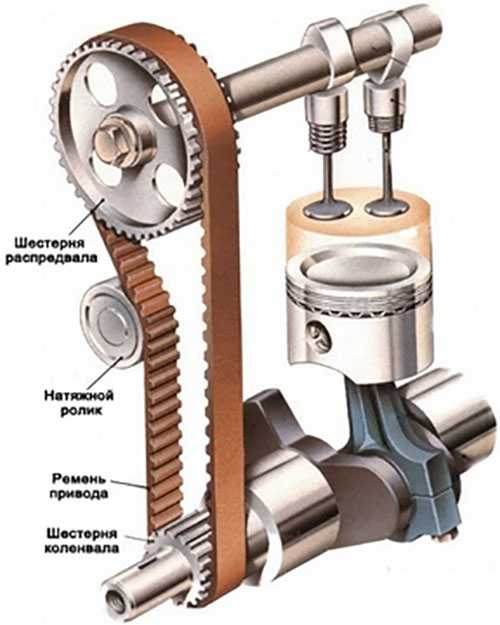

Фиксация шкива для предотвращения проворота при натяжении
Перед натяжением ремня важно исключить даже минимальное смещение шкивов распределительного вала и коленвала. Если один из них провернётся, фазы газораспределения будут нарушены. Для фиксации шкивов без использования заводских фиксаторов можно применить подручные средства.
Один из проверенных способов – использование подходящего сверла или металлического стержня нужного диаметра, вставляемого в технологическое отверстие на корпусе двигателя и шкиве. Например, для многих моторов VAG (1.6 и 2.0 MPI) можно использовать сверло диаметром 6 мм. Отверстие обычно совмещается при выставлении меток ГРМ. Перед установкой проверьте, входит ли стержень плотно, без люфта, и удерживает ли шкив под усилием.
Для коленвала, если отсутствует возможность зафиксировать его штатным фиксатором, применяют метод с упором в маховик. Через лючок сцепления можно аккуратно вставить прочную отвёртку, фиксируя венец маховика. Важно не деформировать зубья и не повредить корпус коробки передач – инструмент должен опираться в массивную часть картера.
Иногда используется удержание шкива с помощью цепкого ремня или текстильной стропы, обмотанной вокруг шкива и зафиксированной к кузову или раме. Это актуально для крупногабаритных шкивов без фиксационных отверстий. Стропа должна быть натянута с усилием, исключающим проворот при натяжении ролика.
Во всех случаях необходим контроль за положением меток – после фиксации и перед финальной сборкой. Даже при использовании подручных фиксаторов не допускается отклонение от заводских меток более чем на ползуба. Отклонение говорит о смещении фаз и требует повторной установки ремня.
Пошаговое натяжение ролика с помощью рожкового ключа
Для работы потребуется рожковый ключ подходящего размера – как правило, от 13 до 15 мм в зависимости от конструкции натяжного ролика. Убедитесь, что ключ плотно прилегает к граням, чтобы избежать срыва.
Шаг 1: Ослабьте фиксирующий болт ролика на пол-оборота. Полное выкручивание не требуется – достаточно ослабить усилие, чтобы ролик свободно вращался, но не болтался.
Шаг 2: Установите рожковый ключ на шестигранный выступ ролика или на его основание, если предусмотрено отверстие под ключ. Убедитесь, что угол наклона ключа позволяет приложить усилие без помех от корпуса двигателя или других узлов.
Шаг 3: Медленно поворачивайте ролик по часовой стрелке (или против – в зависимости от направления натяжения в вашей системе ГРМ), одновременно контролируя натяжение ремня на длинной ветви между шкивом коленвала и распредвала. Ремень должен натягиваться с небольшим прогибом под умеренным нажатием пальца – около 5 мм при усилии 2–3 кгс.
Шаг 4: Удерживая ключ в натянутом положении, зафиксируйте болт ролика. Если конструкция не позволяет удерживать ключ одной рукой, воспользуйтесь помощником или временной фиксацией (например, монтажкой с упором).
Шаг 5: После затяжки проверните коленвал вручную на два оборота и снова проверьте натяжение. Если ремень провисает или слишком туго натянут – повторите процедуру с корректировкой усилия.
Важно: при отсутствии динамометрического ключа используйте ориентиры по прогибу ремня и плавности хода двигателя после натяжки. При первых пусках двигателя внимательно прислушивайтесь к звукам – свист или гул свидетельствуют о неправильном натяжении.

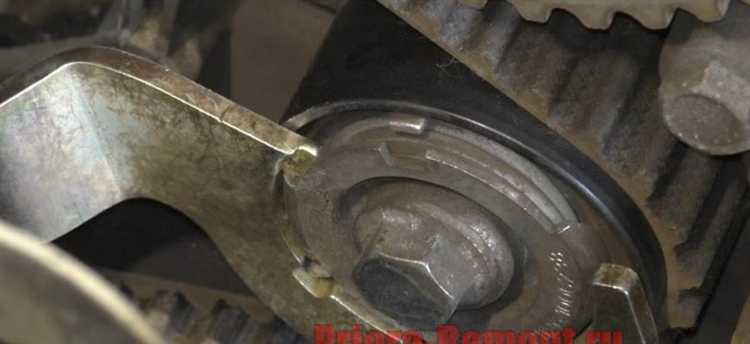

Проверка уровня натяжения ремня после установки
После установки и предварительного натяжения ремня ГРМ необходимо проконтролировать его усилие вручную. Оптимальное значение достигается, когда на средней ветви ремня между шкивом коленвала и распределительного вала можно провернуть ремень на 90° при умеренном усилии пальцев. Если ремень проворачивается легче – натяжение недостаточно. Если туже – есть риск повышенной нагрузки на подшипники и ремень.
Проверку следует выполнять при холодном двигателе. Прокрутите коленчатый вал вручную минимум на два полных оборота по ходу вращения двигателя. Это позволяет ремню равномерно распределиться по всей траектории. После прокрутки необходимо повторно проверить угол проворота ремня.
Дополнительно стоит оценить поведение натяжного ролика. Если ролик с автоматическим натяжением – метки на его шкале должны находиться в пределах допуска. При использовании механического ролика важно убедиться, что его положение не сместилось в процессе прокрутки.
Если после проверки натяжение остаётся неправильным, необходимо ослабить крепление ролика, скорректировать положение и снова затянуть. После каждой корректировки повторяйте прокрутку коленвала и проверку угла поворота ремня до достижения стабильного результата.

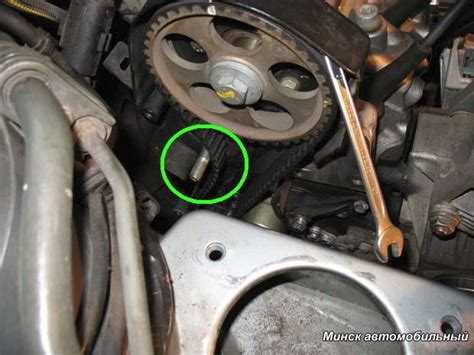

Как зафиксировать ролик после натяжки без спецключа
После установки и натяжки ролика ГРМ без применения специального ключа необходимо надёжно зафиксировать его, чтобы исключить ослабление натяжения при эксплуатации. Для этого потребуется обычный рожковый или накидной ключ, а также точное соблюдение последовательности затяжки.
Перед фиксацией убедитесь, что метки ГРМ остаются в правильном положении. Зафиксируйте ролик в нужной точке натяжения, удерживая его в этом положении вручную или с помощью временной фиксации ключом. Далее приступайте к затяжке центрального болта крепления ролика.
Используйте моментный ключ, если он доступен, или контролируйте усилие вручную: ориентировочный момент затяжки большинства роликов составляет 25–45 Н·м (уточните значение в технической документации двигателя). Затягивать болт следует равномерно, без рывков, чтобы избежать проворота ролика.
Если в конструкции ролика предусмотрена эксцентриковая регулировка, контролируйте её положение в процессе затягивания, не допуская смещения. Временная метка (например, меловая) на корпусе ролика и неподвижной части двигателя поможет отследить возможный поворот при затяжке.
После фиксации проверните коленвал вручную на два оборота по часовой стрелке, чтобы убедиться в сохранении натяжения и точного совпадения меток. Если метки не совпадают или ремень ослаб, ослабьте крепёж, повторите натяжение и фиксацию с соблюдением вышеуказанных рекомендаций.
Риски и ошибки при самостоятельном натяжении ролика
Неправильное натяжение ролика грм ведёт к преждевременному износу ремня и повреждению деталей механизма. Чрезмерное усилие приводит к повышенной нагрузке на подшипник ролика, что вызывает его перегрев и быстрый выход из строя.
Недостаточное натяжение способствует проскальзыванию ремня, что провоцирует нарушение фаз газораспределения и снижает эффективность работы двигателя. Это увеличивает риск пробоя клапанов и повреждения поршней.
Использование неподходящих подручных инструментов может деформировать корпус ролика или сдвинуть шкив, что затруднит последующую установку и приведёт к вибрациям в системе.
Отсутствие фиксации ролика после натяжки часто вызывает его проворот и смещение натяжения, особенно при запуске двигателя. Рекомендуется сразу фиксировать ролик, например, временной проволокой или самодельной планкой.
Необходимо контролировать натяжение с помощью измерительных методов – например, проверить прогиб ремня при приложении стандартного усилия (обычно 10–15 кг). Оценка на глаз и на ощупь часто приводит к ошибкам и неправильной регулировке.
Игнорирование рекомендаций производителя по моментам затяжки и направлению вращения ролика может ускорить износ и вызвать повреждения уплотнений подшипника.
При отсутствии опыта стоит избегать резких рывков при натяжении, чтобы не повредить ремень и не сорвать резьбу крепежа. Плавность действий минимизирует риск механических повреждений.
Вопрос-ответ:
Можно ли натянуть ролик ГРМ без специального ключа самостоятельно и насколько это безопасно?
Да, натянуть ролик ГРМ без специального ключа возможно, особенно при наличии базовых инструментов и знаний. Однако важно соблюдать точность и аккуратность, чтобы не повредить ремень или натяжной механизм. Неправильное натяжение способно привести к проскальзыванию ремня или чрезмерному износу, что повлияет на работу двигателя и может вызвать серьезные поломки. Рекомендуется тщательно изучить устройство натяжного ролика и применять проверенные методы фиксации и натяжения.
Какие подручные инструменты можно использовать для натяжения ролика ГРМ без спецключа?
Чаще всего применяют рожковый ключ или гаечный ключ нужного размера, который подходит к крепежу ролика. В некоторых случаях помогает длинная отвертка или лом, чтобы аккуратно сдвинуть натяжной механизм. Можно использовать также упоры или монтажные лопатки для фиксации ролика в нужном положении. Главное — избегать чрезмерного усилия и следить за положением ролика, чтобы натяжение было равномерным и соответствовало техническим требованиям.
Как определить правильное натяжение ремня после установки ролика без специального измерителя?
Определить уровень натяжения можно при помощи простого способа: нажать пальцем на ремень примерно посередине между роликами. При правильном натяжении прогиб должен быть умеренным — около 8-12 мм для большинства двигателей. Если ремень прогибается слишком легко, он слабо натянут, а если прогиб минимален или отсутствует, натяжение чрезмерное. Дополнительно можно проверить работу двигателя на холостом ходу, прислушиваясь к возможным шумам или вибрациям, которые могут указывать на неправильное натяжение.
Какие ошибки чаще всего совершают при самостоятельном натяжении ролика ГРМ без спецключа?
Типичные ошибки — это чрезмерное натяжение ремня, недостаточная фиксация ролика перед затяжкой, а также неправильное расположение натяжного механизма. Часто забывают проверить совместимость инструментов, что может привести к срыву болтов или повреждению корпуса. Кроме того, некоторые пропускают проверку положения шкивов и меток ГРМ, что опасно для синхронизации работы двигателя. Такие ошибки способны привести к серьезным неисправностям и необходимости дорогостоящего ремонта.
Как зафиксировать ролик после натяжения без использования фирменного ключа, чтобы он не проворачивался?
Для фиксации ролика можно использовать подручные средства, например, деревянную клинку или металлическую планку, вставленную между корпусом и роликом, чтобы предотвратить вращение. Иногда помогает затянуть крепежные болты руками с усилием и затем дополнительно подложить упоры, которые не дадут роликам сместиться при дальнейшем креплении. Важно делать это аккуратно, чтобы не повредить детали, и после фиксации проверить устойчивость положения ролика и отсутствие люфта.
Можно ли натянуть ролик ГРМ без специального ключа и как это сделать безопасно?
Да, натянуть ролик ГРМ можно без специализированного инструмента, но важно действовать аккуратно. Обычно для этого используют подручные средства, например, рожковый ключ нужного размера или плоскую отвертку для создания дополнительного рычага. Перед натяжкой рекомендуется ослабить крепление ролика, затем постепенно увеличить натяжение ремня, контролируя его степень провисания вручную. Чтобы избежать чрезмерного натяжения или ослабления, проверяют натяжение пальцами — ремень должен быть тугим, но не чрезмерно жестким. После установки нужно несколько раз провернуть двигатель вручную, чтобы убедиться в правильности натяжения и отсутствии посторонних шумов.
