Коробки передач автомобилей «Волга» и «Газель» конструктивно различаются по передаточным числам, ресурсу, способу установки и совместимости с двигателями. Например, КПП от ГАЗ-24 и ГАЗ-3110 рассчитаны на менее интенсивную эксплуатацию и часто имеют иные передаточные числа по сравнению с коробками, устанавливаемыми на «Газель», предназначенную для перевозки грузов.
КПП «Газели» чаще всего представляют собой 5-ступенчатые механические агрегаты, спроектированные с учётом повышенной нагрузки и большого пробега. Популярные модификации – коробки ГАЗ-3302 с индексами 33021 и 33027. У них усиленные синхронизаторы, более прочный корпус и иные шестерни, рассчитанные на работу с двигателями УМЗ-4216 или Cummins ISF.
Для автомобилей «Волга» более характерны коробки с меньшим крутящим моментом, особенно в ранних версиях, таких как КПП ГАЗ-24. Они легче, но менее долговечны при интенсивной эксплуатации. Установка такой коробки на «Газель» возможна, но требует переделки креплений, и ресурс в условиях перевозки грузов снижается.
При выборе КПП для замены важно учитывать тип двигателя, массу автомобиля и предполагаемый режим эксплуатации. Для «Газели» предпочтительнее использовать оригинальные коробки с индексами ГАЗ-3302 или ЗМЗ-406, в то время как для «Волги» оптимально подойдут штатные агрегаты от моделей 3110 или 31029, обеспечивающие приемлемую динамику без перегрузки трансмиссии.

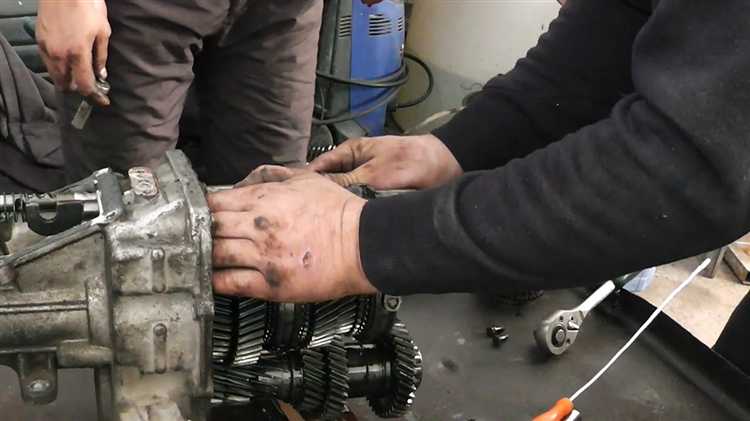

Сравнение передаточных чисел на примере популярных моделей
Коробки передач автомобилей «Волга» и «Газель» различаются не только конструктивно, но и по передаточным числам, что напрямую влияет на динамику, тяговые характеристики и расход топлива. Ниже рассмотрены значения для наиболее распространённых модификаций.
- У «Волги» с КПП 31029 (4-ступенчатая, заднеприводная) передаточные числа: 1-я передача – 3,72; 2-я – 2,04; 3-я – 1,35; 4-я – 1,0; задняя – 3,53.
- У «Газели» с КПП 3302 (5-ступенчатая) показатели иные: 1-я – 4,314; 2-я – 2,330; 3-я – 1,436; 4-я – 1,0; 5-я – 0,802; задняя – 3,755.
Пятая передача у «Газели» сделана понижающей (overdrive), что позволяет снизить обороты двигателя на высоких скоростях. В отличие от неё, четырёхступенчатая КПП «Волги» не имеет такой передачи, что делает автомобиль менее экономичным на трассе.
Разница в первой передаче говорит о том, что «Газель» более приспособлена к нагрузкам – увеличенное передаточное число позволяет легче трогаться с места при полной загрузке. Для «Волги», напротив, характерна более сбалансированная динамика на легковой массе без акцента на грузоподъёмность.
- Если планируется установка КПП от «Газели» в «Волгу», стоит учитывать удлинённые передачи и необходимость изменения главной пары.
- При обратной замене следует быть готовым к потере тяги на первой передаче при полной загрузке фургона.
С учётом задач (груз, трасса, город) важно выбирать коробку с соответствующим диапазоном передаточных чисел. Неверный подбор снижает ресурс трансмиссии и ухудшает управляемость.
Различия в конструкции механизма выбора передач
У коробок передач Волга и Газель заметны отличия в механизме выбора передач, что обусловлено разными требованиями к эргономике и конструкции рулевого управления. У Волги рычаг переключения расположен на рулевой колонке (модели ГАЗ-21, ГАЗ-24 ранних выпусков), либо на полу, но с иным тягловым приводом. У Газели используется напольный рычаг с короткими тягами или тросовым приводом, более устойчивым к вибрациям и менее подверженным люфтам.
Механизм выбора передач на Волге с колоночным управлением имеет сложную кинематику, склонную к заеданиям при износе шарниров. Газель оснащается более простым и надёжным устройством выбора передач, благодаря чему рычаг имеет меньший ход и чёткое включение. На практике это снижает нагрузку на водителя при частом переключении.
Также важным отличием является тип фиксаторов. В коробках Газели используются более современные направляющие с сухарями, обеспечивающими фиксированное положение рычага в каждой передаче. В старых коробках Волги фиксация реализована через отдельные шарики и пружины, чувствительные к загрязнению и износу.
При замене коробки на Газели стоит учитывать, что установка КПП от Волги потребует доработки креплений и тяг, поскольку их длина и точки опоры различаются. Обратная установка также связана с проблемами точности выбора передач и несовместимостью корпуса кулисы с посадочными местами кузова.

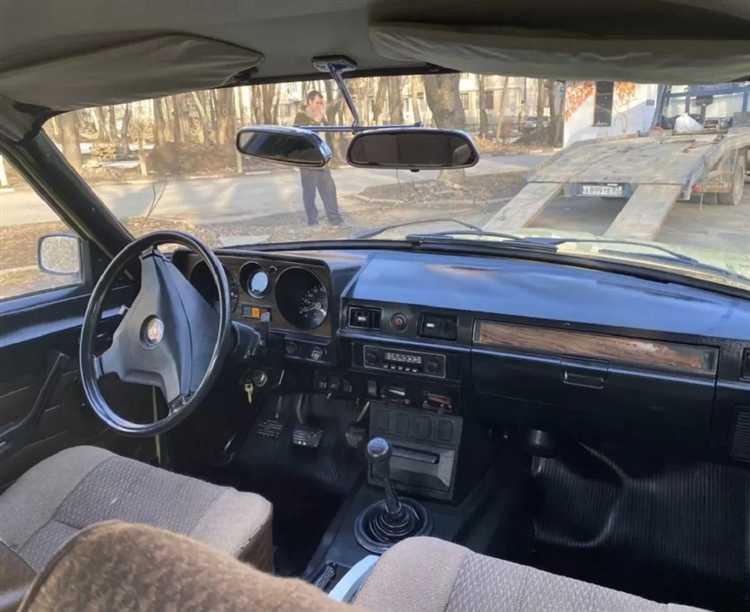

Особенности сцепления и его взаимодействия с КПП
Сцепление на автомобилях Волга и Газель имеет конструктивные и эксплуатационные различия, влияющие на работу коробки передач и общее поведение трансмиссии. У моделей семейства Волга (ГАЗ-24, ГАЗ-3102, ГАЗ-3110) традиционно используется однодисковое сухое сцепление с нажимным диском и механическим приводом, тогда как у Газелей, особенно с дизельными и более современными бензиновыми двигателями, чаще встречается гидропривод.
Взаимодействие сцепления с КПП проявляется в нескольких ключевых аспектах:
- На Волге педаль сцепления требует большего усилия из-за тросового или рычажного привода. Это сказывается на комфорте при длительном вождении в городском режиме.
- Газель комплектуется более мощной корзиной сцепления и диском с усиленными пружинами. Это необходимо для передачи повышенного крутящего момента, особенно в грузовых версиях.
- Диаметры ведомого диска различаются: у Волги – около 200–215 мм, у Газели – до 240 мм, в зависимости от модификации и типа двигателя.
- Маховики различаются по массе и размеру. У Газели он массивнее, что обеспечивает более плавное трогание с места при полной загрузке, но увеличивает инерцию системы.
В случае установки КПП от Газели на Волгу (или наоборот) требуется учитывать:
- Совместимость маховика и сцепления – нередко требуется замена маховика или подбор сцепления под конкретную пару.
- Различие в длине первичного вала КПП, что влияет на глубину посадки сцепления и выжимного подшипника.
- Необходимость модификации или замены кожуха сцепления, если используются разные типы крепления к блоку двигателя.
Для корректной работы агрегатов важно использовать комплект сцепления, рекомендованный для конкретного сочетания двигателя и КПП. Несоответствие по вылету диска или длине выжимного подшипника может привести к пробуксовке или неполному выключению сцепления.
Совместимость коробок передач с разными двигателями
Коробки передач автомобилей Волга и ГАЗель имеют различную степень совместимости с моторами в зависимости от модификации и поколения. При установке КПП от одного автомобиля на другой важно учитывать как тип колокола сцепления, так и расположение первичного вала, длину корпуса и особенности крепления.
КПП от ГАЗели с двигателем ЗМЗ-405 подходит для установки на Волгу с ЗМЗ-406 при условии использования соответствующего маховика и корзины. Однако на Волгу с карбюраторным ЗМЗ-402 такая коробка ставится только при замене колокола сцепления, так как отличается посадка первичного вала и диаметр направляющей втулки.
Пятиступенчатые коробки 3302 имеют более длинный корпус по сравнению с волговскими 3102/3110, что может потребовать доработки поперечины и изменение длины карданного вала при установке на легковой кузов. В свою очередь, четырехступенчатая КПП от ГАЗ-24 несовместима с моторами ЗМЗ-406 и 405 из-за отличий в колоколе, размещении выжимного подшипника и размеров маховика.
Особое внимание следует уделять вариантам с инжекторными моторами: коробки для двигателей с датчиком положения коленвала могут иметь отверстия под него в картере сцепления. Если ставить такую коробку на мотор без датчика, необходима заглушка, а при обратной установке – доработка корпуса или подбор другого колокола.
Также важно учитывать различие в шлицевом соединении первичного вала и ступицы ведомого диска. Например, ведомый диск от ЗМЗ-402 не совместим по шлицам с валом КПП от ЗМЗ-406 без замены диска.
При замене трансмиссии между моделями рекомендуется использовать комплект сцепления, соответствующий коробке, а не двигателю. Это снижает риск несовместимости по геометрии и вылету нажимного диска.

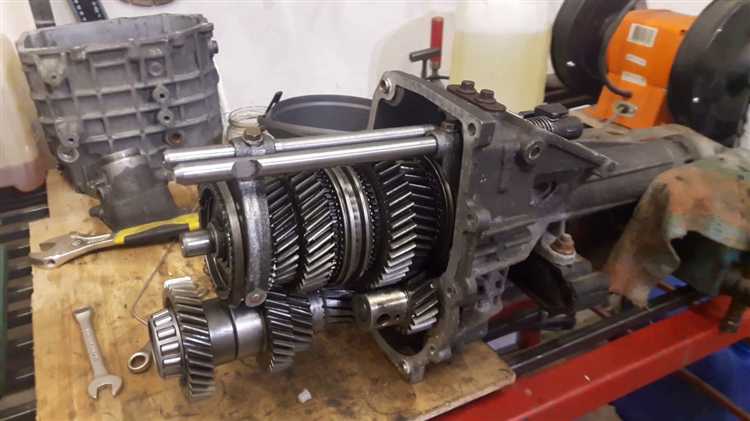

Отличия в креплениях и компоновке трансмиссии
У моделей «Волга» и «ГАЗель» различия в креплении коробки передач к кузову и двигателю напрямую связаны с особенностями конструкции рамы и моторного отсека. У «Волги» (например, ГАЗ-24, ГАЗ-3110) коробка устанавливается на подрамнике и крепится к задней части двигателя через литой колокол. Опора КПП располагается ближе к середине кузова, а тоннель под трансмиссию имеет меньшую высоту.
В «ГАЗели» (особенно в модификациях с рамной конструкцией, таких как ГАЗ-3302) коробка жестко фиксируется к раме через кронштейны, а опора устанавливается в районе поперечины рамы. Из-за большей высоты тоннеля кабины компоновка позволяет использовать коробки большего размера, включая пятиступенчатые с укороченным первичным валом.
Крепление рычага переключения передач у «Волги» осуществляется непосредственно на корпусе коробки, при этом рычаг выходит через пол кузова в салон. В «ГАЗели» используется удлинённый механизм с промежуточной тягой, чтобы рычаг попадал в зону удобного доступа из кабины, которая смещена вперёд из-за переднего расположения двигателя над балкой.
Ещё одно отличие – в расположении карданного вала. У «Волги» он соединяется с КПП под меньшим углом, поскольку задний мост находится ближе к коробке. У «ГАЗели» кардан длиннее, может иметь промежуточную опору, а углы сочленений больше из-за смещённой геометрии трансмиссии.
При замене КПП с «Волги» на «ГАЗель» или наоборот необходимо учитывать несовместимость крепёжных точек, отличия в длине первичного и хвостовика, а также необходимость адаптации опоры и кожуха сцепления. Без доработок такие агрегаты не являются взаимозаменяемыми.

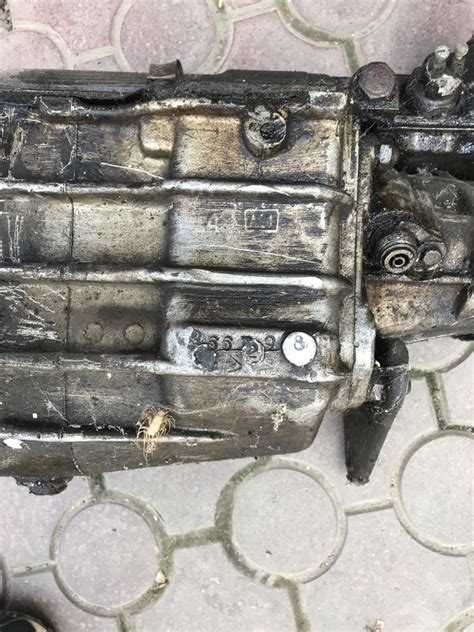

Разбор различий по количеству и расположению подшипников
Коробки передач Волга и Газель отличаются количеством и конфигурацией подшипников, что влияет на надежность и ресурс агрегатов. В трансмиссиях Волга применяются в среднем 5 подшипников: 3 шариковых и 2 роликовых. Основное внимание уделено поддержке ведущего и ведомого валов, что снижает износ шестерен при длительной эксплуатации.
В Газели чаще встречается 6 подшипников, с увеличенным числом роликовых подшипников на вторичном валу, что позволяет выдерживать более высокие нагрузки, характерные для коммерческих условий эксплуатации. Расположение подшипников обеспечивает лучшую центровку валов и устойчивость к осевым и радиальным нагрузкам.
Подшипники Волги размещены преимущественно с одной стороны корпуса, что облегчает ремонт, но ограничивает возможности по распределению нагрузок. В Газели подшипники установлены с обеих сторон валов, обеспечивая более равномерное распределение усилий и снижая риск деформаций при интенсивной работе.
Для владельцев Волги важен регулярный контроль состояния подшипников, особенно в районе ведущего вала, так как недостаточная смазка приводит к ускоренному износу. В Газели рекомендуется использовать подшипники с усиленными сепараторами и своевременно менять их с учетом условий эксплуатации.
В целом, Газель обладает более продуманной компоновкой подшипников, что повышает долговечность коробки при высоких нагрузках. Волга же требует более тщательного технического обслуживания и замены смазочных материалов для сохранения стабильной работы трансмиссии.

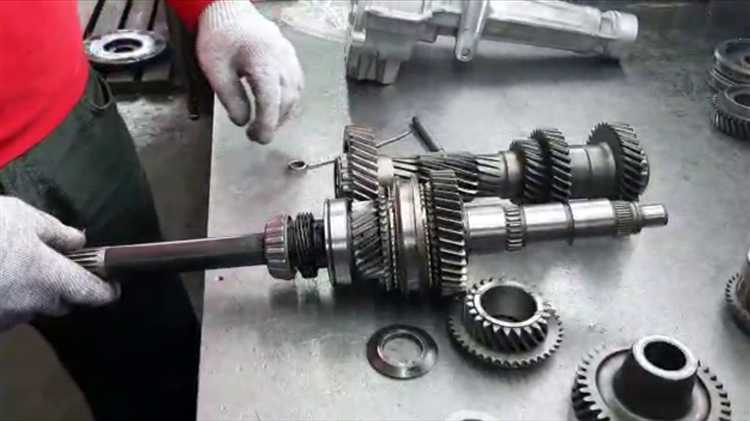

Анализ типичных проблем и надёжности КПП Волга и Газель
Коробки передач Волга отличаются менее прочными синхронизаторами третьей и четвёртой передач, что ведёт к быстрому износу при агрессивном переключении. Часто наблюдаются сбои в работе механизма выбора передач из-за износа втулок и штоков, что ухудшает точность переключения. Ремонт синхронизаторов требует полной разборки и замены комплектующих.
КПП Газель уязвима к протечкам масла через сальники первичного вала, что снижает смазку и ускоряет износ подшипников. Типичная неисправность – износ подшипника вторичного вала, вызывающий шум и вибрации. Для поддержания работоспособности рекомендуется регулярно контролировать уровень и состояние масла, а также своевременно менять сальники.
Надёжность обеих коробок передачи зависит от правильного обслуживания и качества масла. Волга более чувствительна к перегрузкам, что ведёт к растрескиванию корпуса в районе крепления. Газель лучше справляется с нагрузками, но требует более тщательной герметизации и контроля износа уплотнителей.
Рекомендуется при эксплуатации избегать длительной работы на высоких нагрузках без переключения, использовать масло с рекомендованными вязкостными характеристиками и проводить диагностику узлов при появлении посторонних шумов или затруднений в переключении. Для продления срока службы КПП Газель важен регулярный осмотр и замена сальников, для Волги – своевременный ремонт или замена изношенных синхронизаторов.
Вопрос-ответ:
В чем основные конструктивные различия между коробками передач Волга и Газель?
Коробка передач Волги обычно имеет более простую конструкцию с меньшим количеством подшипников и отличается расположением элементов, рассчитанным на меньшие нагрузки. В отличие от неё, коробка Газели усилена для работы с более мощным двигателем и большей массой автомобиля, что отражается в использовании дополнительных подшипников и других деталей, повышающих износостойкость. Кроме того, механизмы выбора передач на Газели зачастую более массивные, что обеспечивает долговечность при интенсивной эксплуатации.
Как отличаются передаточные числа в коробках Волги и Газели и как это влияет на езду?
Передаточные числа в коробках Волги ориентированы на комфортную езду с меньшим числом переключений, что отражается в более плавной работе и оптимальных оборотах двигателя при городской эксплуатации. В Газели же передаточные числа рассчитаны с учётом грузоподъёмности и частых стартов с места, поэтому диапазон передач шире и адаптирован под большую нагрузку. Это позволяет улучшить тягу и экономичность при перевозке грузов, но приводит к более резким переключениям и иному ощущению при вождении.
Какие типичные проблемы возникают у коробок передач Волга и Газель при длительной эксплуатации?
У коробок Волги часто встречаются износы шестерён и подшипников, связанные с недостаточной смазкой или устаревшими материалами. Механизм выбора передач может со временем «залипать» из-за износа втулок и пальцев. В Газели основными проблемами являются повышенный износ синхронизаторов и рычагов переключения, обусловленный высокой нагрузкой и частыми переключениями под нагрузкой. Также может наблюдаться быстрое изнашивание сальников, приводящее к подтеканию масла.
Можно ли устанавливать коробку передач Газели на Волгу и наоборот без доработок?
Прямой взаимозаменяемости коробок нет, поскольку крепления и размеры корпуса у Волги и Газели отличаются. Установка коробки Газели на Волгу требует изменения креплений и, возможно, дополнительной подгонки карданного вала. Аналогично, установка коробки Волги на Газель связана с необходимостью адаптации под двигатель и трансмиссионные узлы. Без таких доработок корректная работа и надежность агрегата не гарантированы.
Как особенности сцепления влияют на работу коробок Волги и Газели?
Сцепление Волги рассчитано на меньшую нагрузку и обычно имеет более простой механизм с тросовым приводом, что обеспечивает плавное переключение передач при умеренной нагрузке. В Газели применяется более мощное сцепление с гидравлическим приводом, что позволяет справляться с большими нагрузками и частыми переключениями. Эти отличия влияют на взаимодействие с коробкой передач: в Газели передачи переключаются с меньшими усилиями, а в Волге — с более явной отдачей и необходимостью аккуратности при переключении.
В чем основные конструктивные отличия коробок передач, используемых на Волге и Газели?
Коробки передач для Волги и Газели отличаются по размеру, компоновке и типу механизмов переключения. У Волги чаще встречаются более компактные и менее нагруженные коробки с меньшим количеством передач, которые рассчитаны на меньшую грузоподъемность. В то время как Газель использует более усиленные коробки с увеличенным количеством передач, что обеспечивает более плавное распределение мощности и лучше подходит для работы с тяжелыми грузами. Также различается расположение подшипников и крепежных элементов, что связано с разной компоновкой двигателей и шасси у этих автомобилей.
Как различия в коробках передач влияют на эксплуатацию и ремонт Волги и Газели?
Различия в конструкции коробок передач влияют на уровень надежности и сложность ремонта. Коробки Волги обычно менее нагружены, поэтому износ деталей происходит медленнее, а ремонт требует меньше специфических запчастей. Для Газели характерны коробки с большим рабочим ресурсом, но из-за более сложной конструкции и повышенных нагрузок частота технического обслуживания выше. Кроме того, на Газели сложнее найти оригинальные детали для коробки, что увеличивает время и стоимость ремонта. Учитывая интенсивность эксплуатации Газели в коммерческих целях, коробка требует более внимательного обслуживания.
