Пламегаситель и катализатор выполняют разные функции в системе выхлопа автомобиля, несмотря на схожесть внешних элементов. Основное отличие заключается в конструкции и принципе воздействия на выхлопные газы. Пламегаситель предназначен для снижения пламени и шумов, возникающих при выходе газов из выхлопной системы, а катализатор преобразует токсичные компоненты отработавших газов в менее вредные соединения.
Устройство пламегасителя обычно включает перфорированные трубки и камеры, способствующие рассеиванию пламени и снижению температуры газов. В отличие от него, катализатор содержит внутри пористый носитель с нанесёнными слоями платиновых, родиевых или палладиевых катализаторов, которые ускоряют химические реакции окисления и восстановления загрязнителей.
Работа катализатора напрямую зависит от температуры и состава газов – оптимальный диапазон составляет около 400–800 °C для эффективного преобразования CO, NOx и несгоревших углеводородов. Пламегаситель же функционирует за счёт механического препятствия распространению пламени, без химических реакций.
При выборе между этими устройствами важно учитывать требования к экологии и шуму. Катализатор обязателен для соблюдения экологических норм и снижения выбросов вредных веществ, в то время как пламегаситель применяется чаще для изменения звука выхлопа и предотвращения возгорания пламени вне трубы.
Принцип действия пламегасителя в системе выхлопа
Пламегаситель устанавливается в выпускной тракт с целью снижения температуры и подавления пламени, возникающего при обратной вспышке выхлопных газов. Он представляет собой конструкцию из металла с внутренними перегородками или пористой вставкой, которые замедляют поток газов и уменьшают скорость распространения огня.
Во время работы двигателя горячие газы проходят через пламегаситель, где их кинетическая энергия расходуется на нагрев стенок и многократное отражение от перегородок. Это способствует снижению температуры выхлопных газов до значений, при которых горение в выпускной системе становится невозможным.
Кроме температурного эффекта, пламегаситель снижает шум от вспышек и резких выбросов выхлопных газов за счёт гашения пульсаций давления внутри трубы. Рекомендуется подбирать конструкцию пламегасителя с учётом объёма двигателя и частоты оборотов, чтобы минимизировать потери мощности и предотвратить обратное давление.
Монтаж пламегасителя требует герметичного соединения с остальными элементами выпускной системы, чтобы исключить попадание кислорода внутрь, что может вызвать повторное возгорание. Оптимальная длина и внутренний диаметр устройства определяются техническими параметрами двигателя и эксплуатационными условиями.
Как катализатор преобразует вредные вещества в выхлопных газах
Катализатор содержит керамическую или металлическую сотовую структуру с нанесённым слоем благородных металлов: палладия, платины и родия. Эти металлы служат активными центрами для химических реакций, протекающих при температуре от 250 до 800 градусов Цельсия.
Основные вредные компоненты выхлопных газов – окислы азота (NOx), углеводороды (HC) и монооксид углерода (CO). В катализаторе происходят три типа реакций: восстановление NOx до азота (N2) и кислорода (O2), окисление углеводородов до углекислого газа (CO2) и воды (H2O), а также окисление CO до CO2.
Родий преимущественно способствует восстановлению NOx, превращая их в азот и кислород. Платина и палладий обеспечивают окисление CO и несгоревших углеводородов. При этом катализатор не расходуется, а металл сохраняет активность благодаря высокой температуре и оптимальной структуре носителя.
Для стабильной работы катализатора требуется поддержание температуры выхлопных газов выше 250 °C, иначе реакции протекают недостаточно эффективно. Снижение эффективности возникает из-за загрязнения поверхности сажей, отложениями фосфора из масла и свинца из топлива. Рекомендуется использовать качественное топливо и соблюдать регламент технического обслуживания для предотвращения преждевременного выхода катализатора из строя.
Конструкция пламегасителя: материалы и особенности
Пламегаситель состоит из металлического корпуса, внутри которого размещена фильтрующая или шумопоглощающая вставка. Чаще всего корпус изготавливается из нержавеющей стали марки AISI 304 или 321 с толщиной стенок от 1,5 до 2 мм, что обеспечивает коррозионную стойкость и долговечность при высоких температурах до 900 °C.
Внутренний наполнитель представляет собой сетчатую или пористую структуру из жаропрочной стали, керамики или специальных металлических волокон. Такая конструкция снижает температуру выхлопных газов и уменьшает вероятность образования открытого пламени за счет гашения пульсаций давления.
Форма и размеры пламегасителя подбираются с учётом характеристик двигателя и системы выпуска, чтобы минимизировать потери давления и не снижать мощность. Наиболее распространены цилиндрические и конические варианты с длиной от 200 до 500 мм и диаметром 50–80 мм.
Важным элементом является сварка корпуса методом TIG, которая обеспечивает герметичность и прочность соединений. Некоторые модели оснащаются дополнительными термозащитными экранами и теплоизоляцией для повышения безопасности и снижения нагрева окружающих элементов.

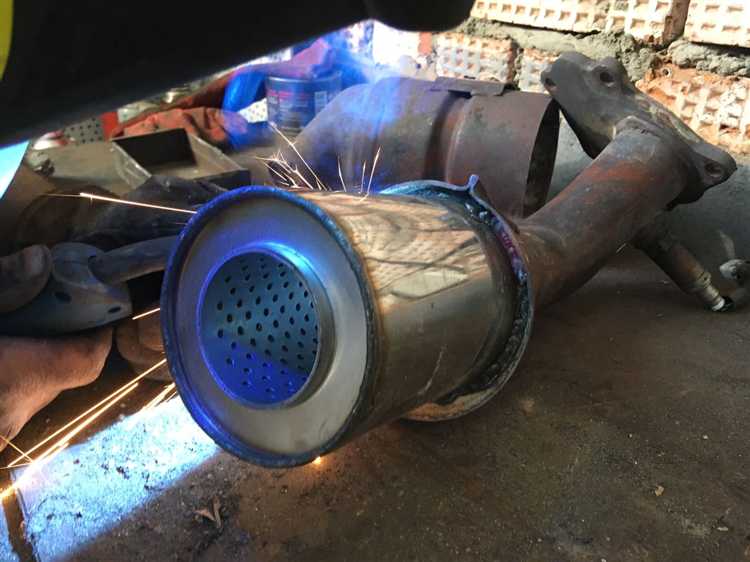

Строение катализатора и используемые каталитические элементы
Катализатор представляет собой корпус из нержавеющей стали или специального сплава, внутри которого размещён носитель с каталитическим покрытием. Носитель чаще всего выполнен в виде керамического или металлического монолита с сотами, обеспечивающими максимальную площадь поверхности при минимальном сопротивлении выхлопным газам.
Основу каталитического покрытия составляют драгоценные металлы – платина (Pt), палладий (Pd) и родий (Rh). Платина и палладий способствуют окислению углеводородов (HC) и окиси углерода (CO), а родий эффективно восстанавливает оксиды азота (NOx) до азота (N2) и кислорода (O2).
Толщина слоя каталитического материала строго контролируется, чтобы обеспечить долговечность и максимальную активность при высоких температурах до 900 °C. Для равномерного распределения металлов используется метод импрегнации носителя водными растворами солей металлов с последующим высушиванием и обжигом.
Внутреннее строение монолита организовано так, чтобы уменьшить образование отложений и обеспечить стабильный поток газов, что снижает риск деградации каталитических элементов и сохраняет эффективность очистки в течение всего срока службы.
Рекомендуется применять катализаторы с сертификацией, соответствующей стандартам Евро-5 и Евро-6, поскольку они содержат оптимизированный состав и структуру, обеспечивающие более полное преобразование вредных веществ в условиях реальной эксплуатации.
Роль пламегасителя в снижении шума и пламени выхлопа
Пламегаситель устанавливается в выхлопной системе для гашения пламени, образующегося при выпуске горячих газов из цилиндров двигателя. Он представляет собой корпус с перфорированными перегородками и звукопоглощающими материалами, которые уменьшают интенсивность вспышек и снижают шум выхлопа.
За счёт изменения направления и турбулентности газового потока пламегаситель снижает скорость выхода выхлопных газов, что уменьшает уровень звуковых колебаний. В конструкциях с пористыми вставками и шумоглушителями достигается гашение ударных звуков, возникающих при резком расширении газов.
Для подавления видимого пламени применяются камеры охлаждения и расширения внутри пламегасителя, которые способствуют снижению температуры газов ниже точки воспламенения остатков топлива. Это предотвращает образование открытого пламени за пределами выхлопной трубы.
Использование пламегасителя особенно важно на моторах с форсированным впрыском и в спортивных автомобилях, где обогащённая топливная смесь вызывает яркие и громкие вспышки. Правильно подобранная конструкция пламегасителя обеспечивает снижение звукового давления на 5-10 дБ и практически исключает визуальное пламя без ухудшения пропускной способности системы.
Рекомендуется регулярная проверка состояния внутреннего наполнителя и очистка корпуса для сохранения эффективности снижения шума и подавления пламени, так как загрязнение и повреждения ухудшают характеристики пламегасителя.
Влияние катализатора на состав и токсичность выхлопных газов
Катализатор преобразует вредные компоненты выхлопных газов в менее опасные вещества, используя каталитическую реакцию при высокой температуре. Основные процессы включают окисление угарного газа (CO) и углеводородов (HC), а также восстановление оксидов азота (NOx).
- Угарный газ (CO) при прохождении через катализатор окисляется до безвредного углекислого газа (CO₂).
- Незгоревшие углеводороды (HC) превращаются в воду (H₂O) и углекислый газ (CO₂).
- Оксиды азота (NOx) восстанавливаются до азота (N₂) и кислорода (O₂).
Эффективность катализатора зависит от температуры выхлопных газов – оптимальный диапазон составляет 250–450 °C. При более низкой температуре реакция протекает медленно, при превышении 800 °C возможна деградация каталитического слоя.
Современные трехкомпонентные катализаторы снижают суммарную токсичность выхлопа примерно на 70–90%. Это позволяет соответствовать экологическим нормам Евро-5 и Евро-6.
Для поддержания работоспособности катализатора рекомендуется:
- Использовать качественное моторное масло и топливо с минимальным содержанием серы.
- Своевременно обслуживать систему зажигания и топливоподачи, чтобы предотвратить обогащение смеси и попадание несгоревших углеводородов.
- Избегать механических повреждений и перегрева катализатора.
Нарушение работы катализатора приводит к увеличению концентрации CO, HC и NOx, что негативно сказывается на окружающей среде и здоровье человека.

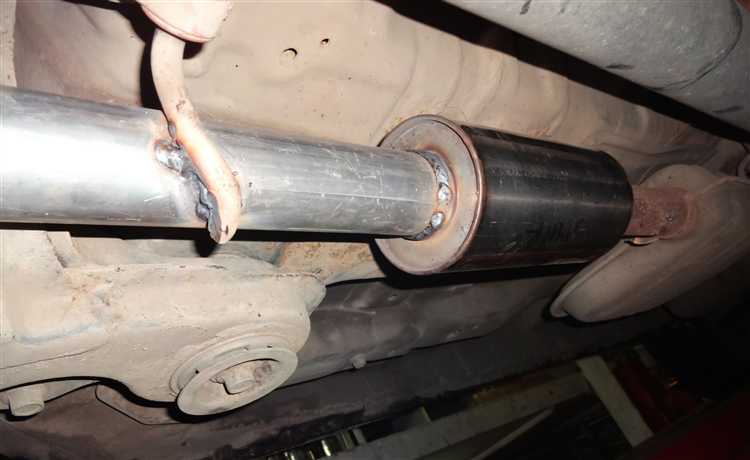

Технические требования и обслуживание пламегасителей и катализаторов
Пламегасители должны выдерживать температуры до 800 °C, сохранять герметичность и не допускать коррозию внутренних элементов. Материалы корпуса – нержавеющая сталь толщиной от 1,5 мм и выше. Рекомендуется проверять целостность сварных швов и отсутствие деформаций не реже одного раза в год.
Обслуживание пламегасителя сводится к удалению накопившихся отложений с помощью промывки либо продувки сжатым воздухом. При обнаружении трещин или сильной коррозии корпус подлежит замене. Замена внутреннего наполнителя проводится по мере снижения эффективности – обычно каждые 40–60 тыс. км пробега.
Катализаторы требуют соблюдения стандартов по температурному режиму – рабочая температура должна находиться в пределах 250–800 °C. Нарушение температурного диапазона снижает активность каталитических элементов и приводит к ускоренному износу. Корпус из нержавеющей стали толщиной не менее 1,2 мм должен защищать керамическую или металлическую соту от механических повреждений.
Обслуживание катализатора включает диагностику пропускной способности и измерение уровня токсичности выхлопных газов. Для оценки состояния используется диагностический сканер OBD-II и тестирование газоанализатором. При падении эффективности выше 30% или обнаружении трещин на сотах рекомендуется замена каталитического блока.
Для обоих устройств важно обеспечить правильный монтаж, исключающий вибрации и тепловые напряжения. В частности, рекомендуется использовать специальные подвесы и компенсаторы для снижения механических нагрузок.
Регулярный осмотр состояния пламегасителя и катализатора помогает избежать повышения токсичности выхлопа и преждевременного выхода из строя. В среднем, ресурс пламегасителя составляет 80–100 тыс. км, катализатора – 120–150 тыс. км при условии соблюдения технических требований и качества топлива.
Вопрос-ответ:
В чем конструктивные отличия пламегасителя и катализатора?
Пламегаситель представляет собой устройство с ячеистой или сетчатой структурой, выполненной из металла или керамики, которая служит для гашения пламени и снижения шума выхлопа. Его конструкция ориентирована на разбивание пламени и рассеивание звуковых волн. Катализатор же состоит из керамического или металлического носителя с нанесённым слоем активных каталитических веществ, таких как платина, родий и палладий. Его задача — химическая обработка выхлопных газов с преобразованием вредных веществ в менее токсичные соединения.
Какие процессы протекают в катализаторе при работе двигателя?
В катализаторе происходят химические реакции окисления и восстановления. Под воздействием каталитического покрытия происходит окисление окиси углерода и углеводородов до углекислого газа и воды, а также восстановление оксидов азота до азота и кислорода. Для этого катализатор работает при высокой температуре, что обеспечивает необходимую активность реакций и снижение токсичности выхлопных газов.
Как пламегаситель влияет на уровень шума и пламени в выхлопе?
Пламегаситель снижает шум, возникающий при выходе газов из системы выхлопа, за счёт изменения направлений потоков и гашения пламени. Его внутренние камеры и элементы рассеивают ударные волны, уменьшая интенсивность звука. Кроме того, он препятствует выбросу видимого пламени, которое возникает при выходе неполностью сгоревших газов. Это улучшает безопасность и комфорт эксплуатации автомобиля.
Можно ли заменить катализатор пламегасителем без потери экологических показателей?
Заменить катализатор пламегасителем с сохранением экологических норм невозможно. Катализатор отвечает за химическую очистку выхлопных газов от токсичных соединений, а пламегаситель выполняет только функцию снижения шума и пламени. Отсутствие катализатора приводит к увеличению выбросов вредных веществ, что нарушает требования к экологии и законодательство в большинстве стран.
Какое обслуживание требуется для пламегасителей и катализаторов?
Пламегасители обычно не требуют сложного обслуживания, но со временем их внутренние элементы могут загрязняться или повреждаться, что снижает эффективность шумопоглощения. Катализаторы чувствительны к качеству топлива и состоянию двигателя — засорение или термальное повреждение снижают их работу. Для продления срока службы рекомендуется регулярная проверка выхлопной системы, использование топлива соответствующего качества и своевременный ремонт двигателя.
