Что такое pwm и dc вентилятор

Выбор между вентиляторами с управлением по напряжению (DC) и с широтно-импульсной модуляцией (PWM) напрямую влияет на эффективность охлаждения, уровень шума и совместимость с материнскими платами или контроллерами. Несмотря на схожее назначение, принцип управления скоростью у этих типов вентиляторов различается, что отражается на поведении при низкой нагрузке, стабильности оборотов и ресурсе компонентов.

DC-вентиляторы регулируются путём изменения подаваемого напряжения, обычно в диапазоне от 5 до 12 В. Уменьшение напряжения снижает обороты, но может привести к нестабильной работе или полной остановке при напряжении ниже порогового уровня. Кроме того, точность регулировки в низком диапазоне ограничена, особенно при использовании недорогих блоков питания или плат управления.

PWM-вентиляторы получают постоянное напряжение (обычно 12 В), но скорость вращения контролируется сигналом с частотой около 25 кГц на отдельной четвёртой линии. Такой способ позволяет более точно регулировать обороты, снижать шум при минимальной нагрузке и исключает проблемы с запуском при низком напряжении. Кроме того, многие современные BIOS и контроллеры ориентированы именно на PWM-управление.

При построении систем охлаждения, особенно в сборках с переменной тепловой нагрузкой (например, в игровых ПК или серверах), предпочтение обычно отдают вентиляторам PWM. В то же время DC-вентиляторы остаются актуальными в системах с фиксированными условиями или ограниченной поддержкой PWM на материнской плате. Выбор стоит основывать на совместимости оборудования, требуемом уровне шума и температурных характеристиках системы.

Принцип управления скоростью у вентиляторов DC и PWM

DC-вентиляторы управляются изменением напряжения питания. Чем ниже напряжение, тем медленнее вращается ротор. Например, при снижении напряжения с 12 В до 7 В скорость уменьшается пропорционально. Такой способ управления прост, но снижает эффективность – при недостаточном напряжении вентилятор может не стартовать, особенно в пыльных или нагруженных системах.

PWM-вентиляторы получают постоянное напряжение (обычно 12 В), а скорость регулируется через управляющий сигнал с изменяемой скважностью. Частота сигнала, как правило, составляет около 25 кГц. Скважность 100% означает максимальную скорость, а 30% – примерно 30% от максимальной. Управляющий сигнал подаётся по отдельному четвёртому проводу (в 4-пиновых разъёмах), что исключает потери на понижение напряжения и позволяет более точно контролировать обороты, особенно на низких значениях.

DC-вентиляторы требуют стабилизированного источника питания с возможностью регулировки напряжения. PWM-вентиляторы совместимы с контроллерами, поддерживающими генерацию ШИМ-сигнала, и работают стабильнее при низких оборотах. Для систем с высоким требованием к точности охлаждения предпочтительнее использовать вентиляторы с PWM-управлением.

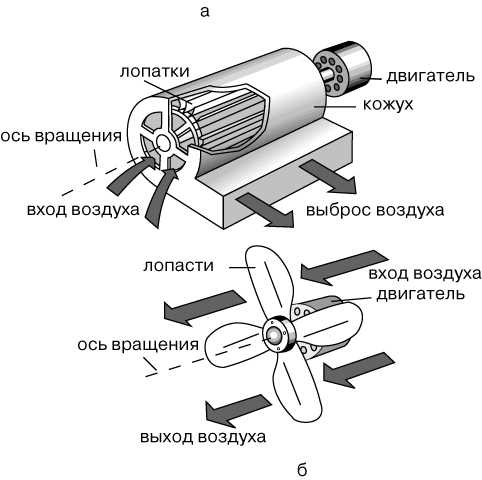

Как определить тип вентилятора по разъёму и проводам

PWM-вентиляторы, как правило, имеют 4 провода. К стандартным красному (питание +12 В), чёрному (земля) и жёлтому (тахометр) добавляется синий или зелёный провод – это сигнальная линия PWM (широтно-импульсной модуляции). Именно она позволяет управлять скоростью вращения вентилятора с помощью цифрового сигнала, подаваемого с материнской платы или контроллера.

Для визуального определения: если разъём вентилятора имеет 4 контакта в ряд, с проводами чёрного, красного, жёлтого и синего цветов, то это почти всегда PWM-модель. Если контактов 3, и отсутствует синий провод – перед вами вентилятор DC-типа.

Некоторые 4-контактные вентиляторы могут быть DC-типом с отдельной тахометрической линией и без PWM-функции, поэтому при сомнениях стоит проверить маркировку модели или использовать мультиметр: если на четвёртом контакте отсутствует изменяющийся по частоте сигнал, это не PWM-вентилятор.

Также стоит обратить внимание на надписи на наклейке вентилятора. Указание «PWM», «4pin», «Pulse Width Modulation» или обозначения типа «DFBxxxxHHB-PWM» может указывать на наличие ШИМ-управления. Отсутствие таких обозначений при наличии только 3 проводов говорит о DC-модели.

Влияние способа управления на уровень шума вентилятора

Уровень шума вентилятора напрямую зависит от метода регулирования оборотов. Вентиляторы с управлением по напряжению (DC) и по широтно-импульсной модуляции (PWM) отличаются не только схемой регулировки, но и акустическим поведением при частичной нагрузке.

DC-вентиляторы управляются изменением подаваемого напряжения. При снижении напряжения падает скорость вращения, но также может возникать неравномерное вращение, особенно при напряжении ниже 5–6 В. Это вызывает гул, вибрации и нестабильные обороты. Кроме того, некоторые модели начинают издавать щелчки из-за нестабильной работы моторного контроллера.

PWM-вентиляторы получают постоянное напряжение (обычно 12 В), а управление происходит за счёт прерывания питания короткими импульсами. Это обеспечивает более стабильную работу на низких оборотах. При снижении коэффициента заполнения сигнала обороты падают, но вентилятор продолжает вращаться плавно. Благодаря этому шум от мотора и подшипников уменьшается, а щелчки или гул практически не возникают.

На практике PWM-вентиляторы оказываются тише при идентичных оборотах, особенно в диапазоне 500–1000 об/мин. Они лучше подходят для систем с приоритетом акустического комфорта – например, в медиацентрах или в системах с пассивным охлаждением процессора при низкой нагрузке.

При выборе важно учитывать, что шум зависит не только от способа управления, но и от типа подшипников, качества исполнения и условий установки. Однако при равных прочих параметрах именно PWM позволяет добиться минимального шума на низких и средних оборотах без риска остановки вентилятора.

Особенности подключения PWM и DC вентиляторов к материнской плате

PWM и DC вентиляторы подключаются к разным типам разъёмов на материнской плате, и это напрямую влияет на совместимость и управление скоростью вращения.

DC вентиляторы, как правило, имеют 3-контактный разъём:

• 1 – питание (обычно +12 В),
• 2 – «земля»,
• 3 – тахометрический сигнал (для отслеживания оборотов).

Они подключаются к 3-pin или 4-pin разъёмам, но для регулировки скорости используется изменение напряжения на линии питания. При подключении к 4-pin разъёму скорость регулируется только в том случае, если BIOS или UEFI поддерживают управление напряжением на этой линии.

PWM вентиляторы оснащены 4-контактным разъёмом:

• 1 – «земля»,
• 2 – +12 В (постоянное напряжение),
• 3 – тахометр,
• 4 – ШИМ-сигнал (для управления скоростью).

Они требуют подключения к 4-pin разъёму, который поддерживает генерацию PWM-сигнала. При подключении к 3-pin разъёму вентилятор будет работать на полной скорости, без возможности регулировки.

Рекомендации при подключении:

1. Для вентиляторов PWM используйте только 4-pin разъёмы с поддержкой ШИМ, чтобы обеспечить регулировку оборотов.
2. Если материнская плата не поддерживает управление напряжением, DC вентиляторы будут вращаться на полной скорости даже при подключении к 3-pin разъёму.
3. Перед подключением проверьте в BIOS/UEFI тип регулировки (DC или PWM) для каждого разъёма – он может настраиваться вручную.
4. Не стоит смешивать типы вентиляторов на одном канале, особенно при использовании разветвителей.

Работа вентиляторов на низких оборотах: сравнение поведения

DC-вентиляторы при снижении напряжения питания демонстрируют нестабильное поведение. Их минимальная скорость зависит от конкретной модели, но чаще всего стабильная работа возможна при напряжении не ниже 5–6 В (при номинальных 12 В). Ниже этого порога возрастает риск остановки ротора или его подёргиваний. Из-за аналогового регулирования возможны шумы, вызванные неравномерным крутящим моментом.

PWM-вентиляторы лучше адаптированы к работе на малых оборотах благодаря цифровому управлению. Частота ШИМ-сигнала позволяет поддерживать стабильное вращение даже при низких значениях duty cycle (например, 20–30 %), при этом вентилятор может сохранять скорость около 300–500 об/мин без признаков сбоев. Такие режимы часто используются для почти бесшумной работы при низкой температуре компонентов.

Для задач, где требуется надёжная и тихая работа на минимальной скорости вращения, предпочтительнее использовать PWM-вентиляторы. Их конструкция и принцип управления обеспечивают предсказуемую реакцию на снижение сигнала, без риска остановки при достижении нижнего порога скорости.

Совместимость вентиляторов с контроллерами и BIOS

Вентиляторы PWM требуют поддержки ШИМ-сигнала контроллером материнской платы. Для корректной работы необходим 4-контактный разъём, где четвёртый провод передаёт управляющий сигнал с частотой около 25 кГц. Если материнская плата не поддерживает PWM, вентилятор будет работать на максимальных оборотах или не сможет регулироваться.

DC-вентиляторы подключаются к 3-контактным разъёмам, где скорость регулируется изменением напряжения питания (обычно от 5 до 12 В). Контроллер BIOS должен уметь менять напряжение на этом разъёме, иначе скорость останется постоянной.

Некоторые материнские платы поддерживают смешанные конфигурации, где PWM-контроллер может регулировать DC-вентиляторы через изменение напряжения, но точность и стабильность управления снижается. В обратном случае – при подключении PWM-вентилятора к 3-контактному разъёму – управление невозможено, вентилятор будет вращаться на полной скорости.

BIOS современных плат обычно предоставляет опции выбора режима управления вентилятором: PWM или DC. При использовании PWM-вентиляторов стоит убедиться, что выбран именно соответствующий режим, иначе контроллер не сможет правильно регулировать скорость.

При покупке вентилятора стоит сверять совместимость с конкретной моделью материнской платы, учитывая количество контактов и поддерживаемые режимы управления. Для систем с нестандартными или устаревшими контроллерами рекомендуется выбирать вентиляторы с управлением, максимально соответствующим возможностям платы.

Нюансы настройки скорости вращения в системах охлаждения

Настройка скорости вентиляторов напрямую влияет на баланс между эффективностью охлаждения и уровнем шума. Для вентиляторов DC скорость регулируется изменением напряжения питания, что может вызвать нестабильность на низких оборотах из-за недостаточного напряжения. PWM-вентиляторы управляются за счёт широтно-импульсной модуляции при постоянном напряжении, обеспечивая более точный и стабильный контроль оборотов.

• Для DC-вентиляторов критично учитывать минимальное рабочее напряжение – обычно от 5 В, ниже которого вращение может быть нестабильным или отсутствовать.
• PWM-вентиляторы могут работать с минимальными оборотами около 20-30% от максимума без остановок и рывков, что расширяет возможности тонкой настройки.

При настройке через BIOS или специализированные программы следует учитывать алгоритмы контроля. Многие платы допускают автоматическую регулировку на основе температуры, но для DC-вентиляторов это чаще означает ступенчатую регулировку, тогда как PWM позволяет реализовать более плавные изменения.

1. Оптимизировать кривую скорости, чтобы при низких температурах вентилятор работал на минимальных оборотах с приемлемым уровнем шума.
2. Устанавливать пороги температуры для плавного нарастания оборотов, избегая резких скачков.
3. Проверять совместимость вентилятора с контроллером по характеристикам минимального рабочего напряжения и требуемой частоте PWM-сигнала (обычно 25 кГц).

При интеграции нескольких вентиляторов важно учитывать, что PWM-сигнал может управлять одновременно несколькими вентиляторами без потери точности, в то время как для DC-вентиляторов каждый требует отдельной линии управления или параллельного подключения с одинаковыми характеристиками.

Рекомендуется использовать специализированные контроллеры или материнские платы с поддержкой PWM для более гибкой и стабильной настройки скорости, особенно в системах с требованиями к низкому уровню шума и длительному сроку эксплуатации.

Когда выбирать DC, а когда PWM вентилятор – практические примеры

В системах с ограниченным бюджетом и простыми требованиями охлаждения стоит использовать DC-вентиляторы. Они легче интегрируются с базовыми контроллерами, обеспечивают плавное регулирование скорости при напряжениях от 5 до 12 В и подходят для корпусных или блоков питания без сложного управления. Например, в офисных ПК или маломощных медиацентрах DC-вентилятор обеспечивает достаточный баланс между шумом и охлаждением.

Если требуется точное управление скоростью с широким диапазоном оборотов, особенно при необходимости поддерживать минимальный шум, предпочтительнее выбирать PWM-вентиляторы. Их 4-контактное подключение позволяет контроллеру подавать импульсы широтно-импульсной модуляции, что снижает потребление энергии и уменьшает износ. Применение оправдано в игровых или рабочих станциях с высокими тепловыми нагрузками и динамическими изменениями нагрузки, а также в ноутбуках и компактных системах с ограниченным пространством.

В системах с несколькими вентиляторами PWM упрощает синхронизацию скорости, что важно для комплексного контроля температуры. Например, серверы и системы с водяным охлаждением требуют быстрого и точного отклика на изменение температуры, что обеспечивает именно PWM. В бытовой электронике с низкими требованиями к точности управления и более простыми схемами лучше использовать DC-вентиляторы из-за меньшей стоимости и простоты монтажа.

При выборе стоит учитывать совместимость материнской платы или контроллера: не все платы корректно управляют DC-вентиляторами на низких оборотах, а некоторые системы оптимизированы под PWM. Вариант с PWM предпочтителен, если планируется интеграция с современными системами мониторинга и автоматического управления скоростью.

Вопрос-ответ:

В чём техническое отличие управления скоростью у вентиляторов PWM и DC?

Вентиляторы DC регулируют скорость изменением напряжения питания, которое подаётся на мотор, из-за чего скорость вращения меняется плавно в зависимости от уровня напряжения. Вентиляторы PWM используют постоянное напряжение питания, а скорость регулируется путем включения и выключения питания с определённой частотой (широтно-импульсная модуляция). Частота остаётся фиксированной, меняется только длительность импульса, что влияет на среднюю мощность, подаваемую на мотор. Это позволяет более точно и экономично контролировать скорость вращения.

Какие ситуации подходят для применения PWM вентиляторов, а когда лучше использовать DC-вентиляторы?

PWM-вентиляторы удобны там, где требуется тонкая настройка скорости с минимальными изменениями шума и энергопотребления, например, в компьютерных системах с автоматическим управлением охлаждением. DC-вентиляторы проще и подходят для случаев с ограниченной электроникой, где изменение скорости не требует высокой точности, например, в бытовой технике или простых системах вентиляции. Если важна стабильная работа на низких оборотах, лучше рассматривать PWM, поскольку DC-вентиляторы при понижении напряжения могут работать нестабильно.

Как влияет тип вентилятора на уровень шума при работе на малых оборотах?

PWM-вентиляторы обычно работают тише на низких оборотах, потому что управление через импульсы позволяет мотору стабильно вращаться без просадки напряжения. DC-вентиляторы при понижении напряжения могут испытывать трудности с запуском и стабильностью, что вызывает повышенные вибрации и шум. Кроме того, у некоторых моделей DC-вентиляторов заметны скачки оборотов, что создаёт дополнительный шум. Таким образом, в условиях низкой скорости PWM-вентиляторы демонстрируют более плавный и тихий режим работы.

Можно ли подключать PWM-вентилятор к разъёму, рассчитанному на DC-вентилятор, и что из этого получится?

Технически подключить можно, однако вентилятор может работать не так, как задумано. Если PWM-вентилятор подать на разъём с постоянным напряжением без широтно-импульсной модуляции, то он будет вращаться на максимальной скорости или фиксированной, без возможности плавной регулировки. Также контроллер может не распознать сигналы тахометра. Поэтому при подключении важно учитывать, какой тип управления поддерживает материнская плата или контроллер вентилятора.

Как определить по разъёму, какой тип вентилятора перед вами — PWM или DC?

Основное различие — количество проводов и контактных выводов. DC-вентиляторы чаще имеют 2 или 3 провода: два для питания и один для контроля скорости (толчка). PWM-вентиляторы обычно имеют 4 провода — два для питания (12 В и земля), один для сигнала тахометра и отдельный для ШИМ-сигнала управления. По разъёму можно определить тип вентилятора: 3-контактный разъём — DC, 4-контактный — PWM. Однако встречаются исключения, поэтому стоит обращать внимание на документацию к устройству.
