В системе управления двигателем ВАЗ 2105, оснащённой электронной системой управления двигателем (ЭСУД), реле играет ключевую роль в обеспечении питания компонентов, напрямую влияющих на запуск и работу мотора. Оно обеспечивает включение топливного насоса, питания контроллера ЭСУД, форсунок и других узлов. Без исправного реле запуск двигателя невозможен.
На большинстве модификаций ВАЗ 2105 с инжекторной системой реле ЭСУД устанавливается в монтажном блоке или рядом с блоком предохранителей под капотом. Внешне оно ничем не отличается от стандартных автомобильных реле, но имеет специфическую схему подключения, рассчитанную на питание узлов ЭСУД.
Реле получает управляющий сигнал от зажигания и передаёт напряжение на цепи ЭСУД только при включении ключа. При выходе из строя возможны проблемы с запуском, прерывистая работа двигателя или полное его отключение. Поэтому при диагностике отказов, связанных с подачей топлива или сбоем управления двигателем, проверку реле ЭСУД проводят одной из первых.
Рекомендуется периодически проверять состояние контактов и качество подключения реле, особенно если автомобиль эксплуатируется в условиях повышенной влажности или на некачественных дорогах. При замене важно использовать реле с аналогичными техническими характеристиками, соответствующими заводской схеме автомобиля.
Где находится реле ЭСУД в ВАЗ 2105 и как его найти
Реле ЭСУД в инжекторной модификации ВАЗ 2105 расположено в монтажном блоке под капотом, с правой стороны моторного отсека ближе к лобовому стеклу. В некоторых случаях оно может быть вынесено отдельно и закреплено на кронштейне рядом с аккумулятором или вблизи блока предохранителей.
Чтобы точно определить его местоположение, сначала следует открыть капот и осмотреть область возле правого крыла. В стандартной комплектации реле представляет собой прямоугольный пластиковый корпус черного цвета с четырьмя или пятью контактами, обозначенными маркировкой типа 113.3747 или аналогичной. На корпусе реле часто присутствует схема подключения.
Для доступа к реле необходимо аккуратно отсоединить клеммы и вытащить его из гнезда. Перед этим рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. Если реле не установлено в монтажный блок, нужно проверить подкапотное пространство рядом с жгутами проводки – оно может быть закреплено пластиковыми хомутами к кузову.
Если возникают трудности с поиском, можно воспользоваться заводской электрической схемой или уточнить у владельцев аналогичных модификаций с инжекторной системой управления.
Как выглядит реле ЭСУД и какие провода к нему подключаются
Реле ЭСУД на ВАЗ 2105 представляет собой стандартный четырёхконтактный элемент прямоугольной формы с пластиковым корпусом, обычно чёрного или тёмно-серого цвета. На корпусе могут быть выбиты маркировки, например: «РС702» или «90.3747», указывающие на модель и характеристики. Размер реле примерно 25×25×30 мм. Контакты расположены в нижней части корпуса и могут быть пронумерованы: 30, 85, 86 и 87.
Реле подключается через штекерную колодку, которая входит в стандартную электропроводку блока управления впрыском. Колодка фиксируется на реле без дополнительных креплений. Каждый контакт реле выполняет определённую функцию:
- Контакт 30 – постоянный плюс от аккумулятора, подаётся через предохранитель. Используется для питания реле.
- Контакт 85 – масса. Часто уходит на кузов автомобиля или соединяется с массой блока управления двигателем.
- Контакт 86 – управляющий плюс от ЭБУ. Появляется при включении зажигания.
- Контакт 87 – выход с реле. Через него подаётся напряжение на исполнительные устройства: топливный насос, форсунки, датчики и ЭБУ.
Провода, подходящие к реле, обычно отличаются цветом изоляции. Например:
- Красный или красно-белый – питание (30).
- Чёрный – масса (85).
- Синий или зелёный – управляющий сигнал от зажигания (86).
- Жёлтый, синий или розовый – выход на нагрузку (87).
При проверке состояния реле рекомендуется использовать мультиметр и контрольную лампу. Визуальный осмотр должен включать проверку на подгар, оплавление корпуса или ослабленные контакты. Повреждённые или окисленные провода необходимо заменить или зачистить, иначе возможны перебои в питании ЭБУ и нестабильная работа двигателя.
За что конкретно отвечает реле ЭСУД в системе управления двигателем
Реле ЭСУД (электронной системы управления двигателем) в ВАЗ 2105 выполняет функцию подачи питания на основные элементы системы впрыска топлива и управления зажиганием. После включения зажигания именно это реле замыкает цепь питания к блоку управления (ЭБУ), форсункам, катушке зажигания и другим исполнительным узлам.
Без исправного реле ЭСУД питание на электронные компоненты не поступает, и двигатель не запускается. Реле также участвует в кратковременной активации бензонасоса перед запуском двигателя, что позволяет создать необходимое давление в рампе.
При работающем двигателе реле остается замкнутым и поддерживает питание системы. Отключение реле приводит к остановке двигателя, даже при подаче топлива, так как отсутствует команда на искрообразование и впрыск.
Особенность работы заключается в управлении через ЭБУ – после поворота ключа блок управления замыкает обмотку реле на массу, включая питание системы. Это решение повышает надежность и исключает случайное включение системы при неисправности замка зажигания.
Для диагностики следует проверить наличие напряжения на выходе реле при включённом зажигании. Если питания нет, а предохранители целы, неисправность, скорее всего, кроется в самом реле или в управляющем сигнале от ЭБУ.

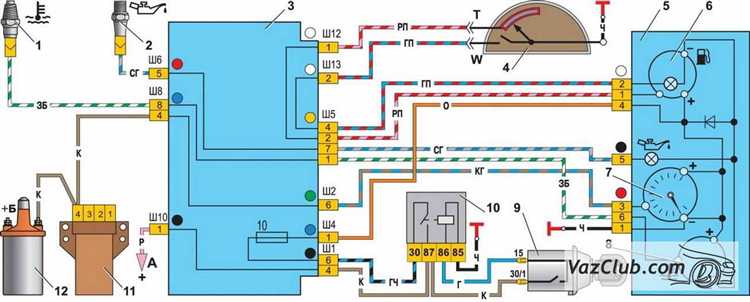

Признаки неисправности реле ЭСУД и их распознавание
Нестабильный запуск двигателя – один из первых симптомов неисправности реле ЭСУД. При повороте ключа зажигания стартер может срабатывать, но двигатель не запускается, так как ЭБУ не получает питание от реле.
Прерывания в работе двигателя во время движения также могут указывать на проблему с реле. Если контакт в цепи нестабилен, подача питания на ЭБУ может кратковременно пропадать, вызывая рывки или полную остановку мотора.
Отсутствие характерного щелчка реле при включении зажигания – прямой признак, что реле не срабатывает. В таком случае стоит проверить наличие напряжения на управляющем контакте реле и на выходе с него.
Повышенный нагрев корпуса реле указывает на окисление контактов или повышенное сопротивление в цепи. Это может привести к расплавлению пластика или обугливанию контактных площадок.
Если питание к ЭБУ подаётся с задержкой или после нескольких попыток запуска, причина может крыться в залипании контактной группы внутри реле. Такое поведение сопровождается нестабильной работой блока управления двигателем.
Для диагностики достаточно мультиметра и контрольной лампы. Проверяется подача напряжения на вход и выход реле, а также наличие управляющего сигнала от замка зажигания. В некоторых случаях помогает временная замена реле на заведомо исправное аналогичное устройство.
Как проверить реле ЭСУД мультиметром на работоспособность
Для проверки реле ЭСУД на ВАЗ 2105 потребуется мультиметр с функцией измерения сопротивления и постоянного напряжения. Перед началом проверки необходимо отключить реле от разъёма, чтобы исключить влияние других элементов цепи.
Сначала измеряется сопротивление между контактами обмотки (обычно это клеммы 85 и 86). Исправное реле должно показывать сопротивление в пределах от 60 до 100 Ом. Если сопротивление отсутствует (обрыв) или стремится к нулю (короткое замыкание), реле неисправно.
Далее подаётся напряжение 12 В на клеммы 85 и 86 от внешнего источника питания (например, аккумулятора). При этом должно быть слышно характерное щелканье – это признак срабатывания якоря. Если щелчка нет, реле не работает.
После подачи питания нужно измерить сопротивление между силовыми контактами 30 и 87. В рабочем состоянии сопротивление должно быть близким к нулю – не более 0,2 Ом. Если контакт не замыкается, несмотря на подачу питания на обмотку, реле не пригодно к эксплуатации.
Для исключения ложных результатов необходимо убедиться в исправности проводов питания и контактов, а также в отсутствии окислов на клеммах. При необходимости – очистить их мелкой наждачной бумагой или специальным средством для электроконтактов.
Можно ли временно обойтись без реле ЭСУД и к чему это приведёт
Реле ЭСУД выполняет функцию подачи питания на блок управления двигателем и связанные с ним системы. При отсутствии этого реле питание на ЭБУ не поступает, что приводит к полной остановке работы двигателя и невозможности запуска.
Временно обойтись без реле ЭСУД можно только при прямом подключении питания к блоку управления, минуя реле, но это требует точного понимания электросхемы и соблюдения безопасности. Такой способ не рекомендуется, поскольку реле обеспечивает защиту цепи и управляет включением питания в нужный момент.
Игнорирование реле чревато перегрузками электропроводки, ускоренным износом контактов и возможными короткими замыканиями. Кроме того, при прямом подключении исключается возможность автоматического отключения питания, что увеличивает риск выхода из строя электронных компонентов ЭСУД.
Без реле ЭСУД невозможно обеспечить корректную работу системы управления двигателем, что приведёт к снижению стабильности работы мотора, повышенному расходу топлива и увеличению вредных выбросов.
Резюмируя, временное отключение или обход реле ЭСУД допустим только в аварийных ситуациях и на минимальное время с последующим восстановлением штатной схемы. Для нормальной эксплуатации реле является обязательным элементом.
Чем отличается реле ЭСУД от других реле в блоке предохранителей
Реле ЭСУД (электронной системы управления двигателем) выполняет уникальную функцию – оно подает питание на ключевые узлы системы управления мотором, включая ЭБУ и топливную аппаратуру. В отличие от стандартных реле в блоке предохранителей, реле ЭСУД отвечает за включение и выключение цепей, необходимых для работы контроллера и датчиков.
Основные отличия реле ЭСУД:
| Параметр | Реле ЭСУД | Другие реле в блоке предохранителей |
|---|---|---|
| Функциональное назначение | Обеспечение питания ЭБУ и исполнительных элементов системы управления двигателем | Питание вспомогательных цепей: освещение, стартер, вентиляторы, насосы и др. |
| Управление | Срабатывает по сигналу от блока управления двигателем или при включении зажигания | Часто срабатывают по механическим или простым электрическим сигналам (выключатели, датчики) |
| Нагрузка | Высокая чувствительность к качеству питания и стабильности работы для предотвращения сбоев в работе ЭБУ | Работают с относительно стабильными и менее критичными нагрузками |
| Конструктивные особенности | Часто имеют усиленную защиту от помех и вибраций, рассчитаны на многократные включения/выключения при запуске и работе двигателя | Могут быть менее защищены, рассчитаны на другие режимы работы |
Реле ЭСУД – ключевой элемент в обеспечении надежной работы электронной системы управления двигателем, от которого напрямую зависит стабильность запуска и функционирования мотора. Другие реле отвечают за дополнительные системы автомобиля и не связаны напрямую с управлением двигателя.
Как заменить реле ЭСУД своими руками и что учесть при замене
Для замены реле ЭСУД на ВАЗ 2105 потребуется минимум инструментов и базовые знания электрооборудования автомобиля.
- Отключите минусовую клемму аккумулятора для исключения короткого замыкания и повреждения электрики.
- Найдите блок предохранителей и реле под капотом, обычно он расположен слева по ходу движения, рядом с моторным щитом.
- Определите расположение реле ЭСУД согласно схеме в инструкции по эксплуатации или на крышке блока предохранителей.
- Аккуратно извлеките реле, потянув его за корпус без перекосов, чтобы не повредить контакты.
- Перед установкой нового реле убедитесь, что оно полностью соответствует оригиналу по маркировке и электрическим параметрам.
- Вставьте новое реле в гнездо до характерного щелчка, обеспечив плотный контакт.
- Подключите минусовую клемму аккумулятора, запустите двигатель и проверьте работу системы управления двигателем.
При замене важно учесть следующие моменты:
- Используйте реле с рекомендованными параметрами по напряжению и силе тока (обычно 12 В, 30 А).
- Не допускайте коррозии на контактах реле и разъема – при необходимости очистите их.
- Избегайте воздействия влаги и пыли при установке нового реле, чтобы сохранить надежность работы.
- Проверьте целостность предохранителей в блоке – иногда причиной проблем с ЭСУД становится не реле, а перегоревший предохранитель.
- Если реле заменено, а неисправность сохраняется, проверьте электропроводку и соединения на наличие обрывов и замыканий.
Вопрос-ответ:
Что такое реле ЭСУД в автомобиле ВАЗ 2105?
Реле ЭСУД — это электромеханический элемент, который управляет подачей питания к системе управления двигателем (ЭСУД). Оно служит для включения и отключения питания электронных компонентов блока управления, обеспечивая правильную работу датчиков и исполнительных механизмов. Без исправного реле ЭСУД двигатель не сможет корректно функционировать.
Как определить, что реле ЭСУД вышло из строя на ВАЗ 2105?
Признаки неисправности реле ЭСУД могут проявляться в виде трудностей при запуске двигателя, перебоев в работе мотора или полной его остановки во время движения. Иногда появляется отсутствие реакции на ключ зажигания или пропадает питание на блок управления. Для точного диагноза лучше проверить реле мультиметром или временно заменить его на исправное.
Где находится реле ЭСУД на автомобиле ВАЗ 2105 и как его найти?
Реле ЭСУД располагается в блоке предохранителей и реле, который обычно находится в моторном отсеке или под панелью приборов. Для ВАЗ 2105 конкретное место – в моторном отсеке рядом с аккумулятором. Чтобы не ошибиться, можно свериться с электрической схемой автомобиля, где четко указано расположение каждого реле.
Можно ли самостоятельно заменить реле ЭСУД и на что обратить внимание при замене?
Замена реле ЭСУД не требует специальных навыков, но нужно отключить питание автомобиля перед началом работ, чтобы избежать короткого замыкания. Важно подобрать реле с такими же техническими характеристиками, как у оригинала. После установки стоит проверить работу двигателя и убедиться, что питание подается корректно, а ошибки в системе управления отсутствуют.
Чем реле ЭСУД отличается от других реле в блоке предохранителей ВАЗ 2105?
Реле ЭСУД выделяется своей функцией: оно отвечает за питание блока управления двигателем, тогда как другие реле управляют отдельными цепями, например, освещением, вентилятором или насосом топлива. По конструкции и контактам реле ЭСУД может иметь отличия, а также оно работает в более ответственной цепи, от которой зависит стабильность работы мотора.
Что такое реле ЭСУД в автомобиле ВАЗ 2105 и какую функцию оно выполняет?
Реле ЭСУД — это электромеханическое устройство, которое служит для управления подачей питания на электронный блок управления двигателем (ЭСУД). Его задача — обеспечить стабильное электропитание всех компонентов системы управления двигателем, включая датчики и исполнительные механизмы. Без этого реле корректная работа блока управления невозможна, так как питание подаётся по команде реле, что помогает избежать перегрузок и защитить систему от сбоев при запуске и работе мотора.
