Трамблер отвечает за распределение высоковольтного напряжения на свечи зажигания. Проводка, подключаемая к нему, обеспечивает стабильную передачу электрического сигнала, влияя на качество воспламенения топливной смеси. Ошибки в подключении или износ проводов приводят к перебоям в работе двигателя и снижению его мощности.
На трамблере обычно располагается несколько типов проводов: высоковольтные, низковольтные и управляющие. Каждый из них имеет конкретное назначение и параметры по изоляции, толщине и сопротивлению, что важно учитывать при ремонте или замене. Например, высоковольтные провода должны выдерживать напряжение до нескольких десятков киловольт, а низковольтные – обеспечивать передачу сигналов датчиков и катушек.
При выборе проводов для трамблера стоит обращать внимание на их технические характеристики, совместимость с маркой и моделью автомобиля, а также на качество изоляции, чтобы предотвратить пробои и коррозию контактов. Регулярная проверка состояния проводки снижает риск отказов системы зажигания и повышает надежность работы двигателя.

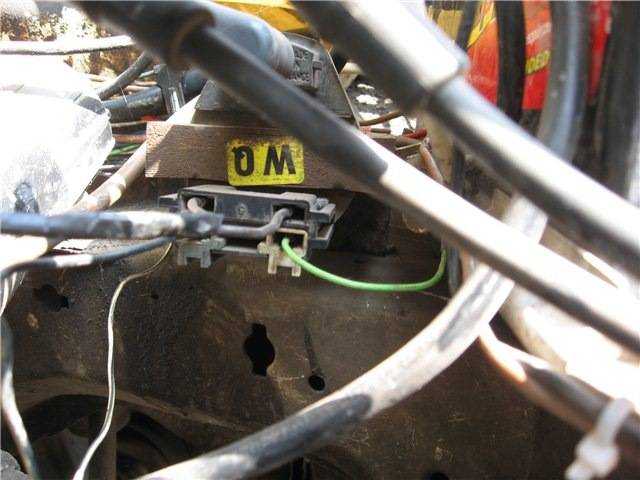

Функции каждого провода, подключенного к трамблеру
Трамблер содержит несколько проводов, каждый из которых выполняет определённую функцию в системе зажигания. Их правильное подключение обеспечивает стабильную работу двигателя и корректное формирование искры.
- Провод питания катушки зажигания – подаёт постоянное напряжение от аккумулятора или замка зажигания к катушке. Обычно питается через замок зажигания, активируется при включении зажигания и обеспечивает работу катушки.
- Провод от контактного прерывателя (или датчика Холла) – передаёт сигнал о положении распределителя в системе зажигания. В механических системах это контактный прерыватель, в электронных – датчик Холла или оптический сенсор. Сигнал запускает разряд катушки в нужный момент.
- Провод на катушку высокого напряжения – соединяет центральный контакт трамблера с катушкой зажигания, передавая импульс высокого напряжения для создания искры на свечах.
- Провода высокого напряжения (на свечи зажигания) – идут от крышки трамблера к свечам. Их задача – передать высоковольтный импульс к каждой свече в определённой последовательности, соответствующей порядку зажигания цилиндров.
- Провод заземления (если предусмотрен) – обеспечивает электробезопасность и стабилизирует работу электроники распределителя, уменьшая помехи и предотвращая сбои в работе системы зажигания.
Для корректной работы системы важно соблюдать рекомендации производителя по цветовой маркировке и подключению проводов. Ошибки в подключении провода от датчика Холла или контактного прерывателя приведут к сбоям в синхронизации искры, что ухудшит запуск и работу двигателя.
Рекомендуется периодически проверять целостность и качество контактов на разъёмах, поскольку окисление или повреждения могут привести к нестабильной работе зажигания и ухудшению динамики автомобиля.
Отличия проводов питания и управления на трамблере
Провода питания на трамблере отвечают за подачу электрического напряжения, необходимого для работы катушки зажигания и других электронных компонентов. Обычно это толстые провода с защитной изоляцией, рассчитанные на высокие токи. Их подключают к аккумулятору через замок зажигания или реле, обеспечивая стабильное напряжение 12 В при включенном зажигании.
Основная задача проводов питания – поддерживать непрерывную подачу энергии. В большинстве случаев они имеют красный или коричневый цвет, что упрощает диагностику и монтаж. Повреждение или плохой контакт в этих проводах приводит к сбоям в искрообразовании или полному отсутствию зажигания.
Провода управления служат для передачи управляющих сигналов от электронного блока управления (ЭБУ) или датчиков к трамблеру. Они тоньше по сечению, поскольку передают импульсы с низким током. К ним относятся сигнальные провода датчика положения коленвала или ротора, а также провода, управляющие катушкой зажигания.
Задача проводов управления – обеспечить синхронизацию искрообразования с положением поршней. Цвета могут варьироваться, но часто это зеленый, желтый или синий. Нарушение целостности таких проводов вызывает неправильное распределение искры и снижение эффективности двигателя.
Резюмируя, провода питания и управления отличаются по назначению, сечению, цвету и типу передаваемого сигнала. При обслуживании трамблера важно четко различать эти категории для корректного подключения и диагностики.
Типы проводов высокого напряжения в системе зажигания
В системе зажигания автомобиля используются провода высокого напряжения, обеспечивающие передачу импульса от трамблера к свечам. Основные типы таких проводов делятся по конструкции и материалам изоляции, что влияет на их электрические характеристики и долговечность.
Силиконовые провода обладают высокой гибкостью и устойчивостью к нагреву до 200 °C. Внутренний сердечник обычно выполнен из металлической спирали или оплетки, что снижает электромагнитные помехи и потери энергии. Рекомендуются для современных двигателей с высокой частотой искрообразования.
Провода с углеродным сердечником
Металлические провода с оплеткой
Рекомендации по выбору: для двигателей с электронным зажиганием лучше подходят силиконовые провода с металлическим сердечником, так как они обеспечивают стабильность искры и долгий срок службы. Для классических систем с трамблером можно использовать провода с углеродным сердечником, снижая уровень радиопомех.
Особое внимание следует уделять длине и качеству изоляции: провода не должны быть чрезмерно длинными, чтобы избежать падения напряжения, и изолированы с учётом температуры и механических нагрузок в моторном отсеке.
Особенности подключения датчика Холла и его проводов
Датчик Холла на трамблере служит для определения положения ротора и формирования импульсов зажигания. Обычно он имеет три провода: питание (+12 В), земля и выходной сигнал.
Провод питания необходимо подключать к стабильному источнику +12 В, желательно через предохранитель на 5–7,5 А для защиты цепи. Земля должна иметь надежное соединение с массой автомобиля, без признаков коррозии и окисления.
Выходной сигнал подается на электронный блок управления (ЭБУ) или модуль зажигания. Для корректной работы важно соблюдать правильную полярность и избегать перепутывания проводов, так как это приведет к сбоям или отсутствию сигнала.
Для исключения электромагнитных помех провода датчика рекомендуется прокладывать отдельно от высоковольтных проводов зажигания и источников сильных наводок. Использование экранированного провода или дополнительные заземления минимизируют шумы.
При монтаже следует обеспечить жесткую фиксацию разъемов и избежать натяжения проводов, что предотвращает разрывы и ухудшение контактов при вибрациях.
Перед подключением датчика Холла рекомендуется проверить сопротивление цепи питания и сигнала мультиметром. Значения должны соответствовать технической документации конкретного автомобиля или датчика.
При замене или ремонте проводов используйте кабель с сечением не менее 0,35 мм² и материалом жилы из меди для обеспечения надежности и долговечности соединений.
Признаки неисправности проводки на трамблере и способы диагностики
Перебои в работе двигателя при включении зажигания и нестабильные обороты свидетельствуют о повреждении или плохом контакте проводов трамблера. Частые пропуски зажигания связаны с нарушением изоляции или обрывом внутри проводки.
Визуальные дефекты – трещины, потертости, обгоревшие участки на проводах, ослабленные или окисленные клеммы указывают на механические повреждения или перегрев. В таких случаях необходимо заменить изношенные провода или восстановить контакт.
Отсутствие искры на свечах зажигания при исправной катушке часто вызвано разрывом сигнального провода, питающего датчик Холла или механический контакт внутри трамблера. Проверку проводят с помощью тестера на целостность цепи и напряжение.
Повышенное сопротивление в проводах приводит к снижению напряжения и ухудшению работы зажигания. Измерение омметром между клеммами позволяет выявить скрытые дефекты изоляции и повреждения жилы.
Методы диагностики включают последовательную проверку всех проводов трамблера на наличие разрывов, коротких замыканий и ухудшения контакта. Используется мультиметр для измерения сопротивления и напряжения, а также осциллограф для анализа сигнала с датчика Холла.
Тест на целостность выполняется при отключенном аккумуляторе – прозваниваются провода между трамблером и катушкой зажигания, датчиком Холла и управляющей электроникой. Значения сопротивления должны соответствовать технической документации автомобиля.
Проверка сигналов производится при работающем двигателе – с помощью осциллографа или индикаторной лампы контролируется наличие импульсов от датчика Холла. Отсутствие сигналов или их искажение говорит о неисправности проводки или самого датчика.
Рекомендуется после обнаружения дефектов заменять провода комплектом, так как восстановление отдельных участков снижает надежность системы зажигания и ведет к повторным поломкам.
Правила замены и выбор проводов для трамблера
Перед заменой необходимо обесточить систему, отключив минусовую клемму аккумулятора. Демонтаж старых проводов выполняется поочередно, чтобы избежать ошибки в расположении. Снятие производится за наконечник, избегая рывков за сам провод, чтобы не повредить контакты на крышке трамблера и свечах.
Для подбора новых проводов учитывается тип системы зажигания и конструкция трамблера. В карбюраторных двигателях с контактным зажиганием применяются провода с медной жилой, в инжекторных – с высоковольтным сопротивлением и ферритовым или графитовым сердечником. Сопротивление каждого провода должно соответствовать техническим требованиям производителя, обычно 3–7 кОм на метр для резистивных моделей.
Изоляция выбирается термостойкая, способная выдерживать нагрев до 150–180 °C. Для эксплуатации в условиях повышенной влажности предпочтительны провода с двойным силиконовым покрытием. Наконечники должны иметь плотную посадку и пружинящие контакты, исключающие искрообразование.
После установки каждый провод фиксируется в штатных держателях, чтобы избежать трения о горячие или подвижные детали двигателя. Проверка работоспособности выполняется при работающем моторе, контролируя отсутствие пробоя искры в темноте и стабильность работы двигателя на всех режимах.
Вопрос-ответ:
Для чего нужен центральный провод на трамблере?
Центральный провод соединяет катушку зажигания с крышкой трамблера и передаёт импульс высокого напряжения. Через него энергия от катушки поступает на бегунок, который распределяет её по цилиндрам двигателя через боковые высоковольтные провода.
Чем отличаются провода питания от проводов управления на трамблере?
Провода питания подают на трамблёр напряжение от аккумулятора или системы зажигания. Провод управления, связанный с датчиком Холла или контактной группой, передаёт сигнал на электронный коммутатор для точного момента размыкания цепи и формирования искры. Различить их можно по толщине и назначению: питание — толще, с изоляцией, рассчитанной на постоянное напряжение, управление — тоньше, с экранированием от помех.
Можно ли заменить высоковольтные провода трамблера на универсальные?
Универсальные комплекты подходят не всегда. Длина, тип наконечников и материал жилы должны соответствовать характеристикам конкретного двигателя. Если провод слишком длинный, это ухудшит подачу импульса, а неподходящий наконечник может плохо контактировать с крышкой трамблера или свечой.
Почему провода на трамблере могут вызывать перебои в работе двигателя?
При повреждении изоляции или увеличении сопротивления высоковольтного провода часть энергии теряется через пробой на массу. Это приводит к слабой искре или её пропаданию, что выражается в пропусках зажигания, падении мощности и нестабильной работе мотора. Проводка низкого напряжения также может давать сбои — при плохом контакте или коррозии сигнального провода.
Как часто следует менять провода на трамблере?
Средний ресурс высоковольтных проводов составляет от 30 до 50 тысяч километров пробега. Однако замену стоит проводить раньше при обнаружении трещин изоляции, повышенного сопротивления или окисления контактов. Провода датчиков и питания меняют реже, но при повреждении или потере эластичности изоляции их также лучше заменить.
