Двигатель 4d33 как правильно установить шатуны

Правильная установка шатунов на дизельный двигатель Mitsubishi 4D33 требует соблюдения конкретных технических параметров и процедур, отклонение от которых может привести к ускоренному износу или повреждению цилиндропоршневой группы. Ключевым моментом является точное совмещение шатунных крышек и соблюдение порядка затяжки болтов в соответствии с заводскими допусками.

Для шатунов двигателя 4D33 критично важна ориентация меток на теле шатуна и крышке. Метки должны быть обращены в одну сторону – к стороне, противоположной маховику. Несоблюдение этой позиции ведёт к нарушению масляного зазора и риску прихвата. Перед установкой необходимо измерить овальность и конусность шеек коленвала, допустимые значения – не более 0,01 мм. Отклонения требуют шлифовки или замены коленчатого вала.

Затяжка шатунных болтов производится в два этапа: сначала до 34–39 Н·м, затем доворачиванием на угол 90°. Повторное использование старых болтов не допускается – это повышает риск их обрыва под нагрузкой. После затяжки нужно проверить свободный ход шатуна: он должен легко поворачиваться на шейке коленвала без закусываний.

Перед сборкой обязательно смазать вкладыши моторным маслом и проверить соответствие их размеров по маркировке. Запрещено устанавливать крышку от одного шатуна на другой – это приведёт к нарушению геометрии постели и заклиниванию при работе. Также следует проверить осевой зазор шатуна, допустимый предел – от 0,15 до 0,35 мм.

Как определить положение шатунов по номерам и меткам

Каждый шатун на двигателе 4D33 имеет индивидуальный номер, соответствующий конкретному цилиндру. Эти номера выбиты на боковой поверхности шатуна и крышки. При установке необходимо обеспечить совпадение цифр на шатуне и крышке, а также правильную ориентацию по направлению вращения коленвала.

Метки на крышках шатунов указывают сторону, обращённую к передней части двигателя. Неверная ориентация приводит к смещению оси и преждевременному износу. При сборке крышка должна устанавливаться строго в том же положении, в каком она была снята: переворачивать или менять местами крышки между шатунами недопустимо.

Если шатуны были демонтированы без маркировки, необходимо сверить их с поршнями по весу и посадке пальца. Заводские шатунно-поршневые пары подгоняются по массе с минимальными допусками, и замена местами приводит к разбалансировке.

Ориентацию шатунов также можно сверить по смещению втулки под поршневой палец: она должна быть смещена в сторону, противоположную оси вращения двигателя. Несоблюдение этого условия нарушает работу кривошипно-шатунного механизма.

Подготовка коленчатого вала и проверки перед установкой шатунов

Поверхность шеек должна быть чистой, без задиров, следов износа, перегрева или коррозии. При наличии повреждений проводится шлифовка с переходом на ремонтный размер с последующей полировкой. После шлифовки требуется обязательная промывка валов с продувкой масляных каналов – допускается использование керосина и сжатого воздуха.

Проверяется биение центральной оси коленвала на V-образных призмах с индикатором. Максимально допустимое радиальное биение – 0,03 мм. При превышении нормы вал считается деформированным и не допускается к установке.

Особое внимание уделяется состоянию шеек под коренные подшипники. Измеряется не только диаметр, но и осевая соосность. Нарушение соосности вызывает неравномерную нагрузку на шатуны. Допустимое отклонение – до 0,02 мм на всю длину вала.

Проверка резьбы масляных каналов выполняется визуально и пробной установкой заглушек. Резьба не должна иметь повреждений. При необходимости резьбовые отверстия восстанавливаются метчиком соответствующего шага.

Все поверхности коленчатого вала обрабатываются техническим спиртом или ацетоном перед установкой, исключая попадание абразивных частиц в масляную систему. Поверхности шатунных шеек смазываются моторным маслом перед установкой вкладышей и сборкой шатунов.

Как выбрать и установить вкладыши без риска задиров

Для двигателя 4D33 критически важно правильно подобрать и установить коренные и шатунные вкладыши, чтобы исключить риск задиров и преждевременного износа. Вкладыши должны соответствовать номинальным или ремонтным размерам, указанным в технической документации. Неправильный выбор приводит к нарушению масляного зазора и перегреву шеек коленчатого вала.

• Проверь номер и размер на старых вкладышах, если они не изношены до металла. Это поможет понять, использовались ли ремонтные размеры.
• Измерь диаметры коренных и шатунных шеек микрометром с точностью не менее 0,01 мм. Сопоставь значения с ремонтными размерами по мануалу Mitsubishi.
• Убедись, что вкладыши оригинальные или от проверенного производителя (например, Taiho, Glyco, Kolbenschmidt). Подделки могут не выдерживать рабочих нагрузок.

Перед установкой нужно тщательно очистить постели коленвала и сами вкладыши от абразива, масла и пыли. Используй безворсовую ткань и обезжириватель. Поверхности должны быть абсолютно чистыми.

1. Установи вкладыши в постели блока и крышек шатунов, убедившись в совпадении замков. Они не должны выходить за края и иметь заусенцев.
2. Проверь масляный зазор с помощью пластиковой калибровочной проволоки (Plastigage). Установи коленвал и затяни болты с рекомендованным моментом. Измерь ширину сплющенной проволоки.
3. Если зазор вне допустимого диапазона, замени вкладыши на другой размер. Допустимый зазор для шатунов 0,025–0,045 мм, для коренных 0,030–0,050 мм.
4. Нанеси на вкладыши моторное масло перед окончательной сборкой. Это предотвратит сухой пуск и микроповреждения поверхности.

Затяжка шатунных и коренных крышек должна выполняться в два этапа с контролем момента по мануалу (обычно 78–83 Н·м для шатунов). Нарушение порядка затяжки вызывает перекосы и сбои в распределении нагрузки.

Даже незначительное отклонение в выборе или установке вкладышей может привести к разрушению коленчатого вала. Поэтому после установки желательно прокрутить двигатель вручную и убедиться в отсутствии заеданий.

Правильный порядок затяжки шатунных болтов на 4D33

На двигателе Mitsubishi 4D33 шатунные болты требуют строго соблюдения порядка и момента затяжки. Невыполнение этих требований может привести к ослаблению соединений, разбитию вкладышей и повреждению шеек коленвала.

Перед началом убедитесь, что резьба болтов и отверстий очищена от масла и загрязнений. Используйте только оригинальные болты или качественные аналоги, не допускайте повторного использования болтов с вытяжкой или следами деформации.

Установка производится на слегка смазанные моторным маслом вкладыши. После установки крышки шатуна затяжку выполняйте в два этапа с обязательным соблюдением момента:

1 этап: предварительная затяжка до 30 Н·м каждого болта. Сначала затягивается один болт, затем второй, с контролем равномерности посадки крышки.

2 этап: доводка до конечного момента затяжки – 63–68 Н·м. Не допускается использование динамометрического ключа с неисправной калибровкой.

После затяжки каждого комплекта (один шатун) проверяйте легкость проворачивания коленвала. Если ощущается заедание, снимите крышку, проверьте вкладыши и повторите установку с выравниванием деталей.

Окончательная проверка – отсутствие осевого люфта и равномерное усилие проворачивания всех шатунов. После полной сборки рекомендуется повторно проверить моменты затяжки через 15–20 минут, пока не наступила тепловая деформация.

Несоблюдение описанных параметров может привести к серьёзным повреждениям двигателя уже на этапе первого запуска.

Как проконтролировать зазоры в шатунных подшипниках

Перед установкой шатунов на двигатель 4D33 необходимо точно определить зазор между вкладышами и шейками коленвала. Допустимое значение составляет 0,025–0,045 мм. Превышение этого диапазона приводит к снижению давления масла и ускоренному износу.

Для измерения используется пластичная калибровочная проволока типа Plastigage. Установите вкладыши в шатуне и крышке, тщательно очистите шейку коленчатого вала, уложите калибровочную нить вдоль шейки, затем установите шатун с крышкой и равномерно затяните болты с нужным моментом. Не проворачивайте вал во время измерения.

После разборки измерьте ширину расплющенной проволоки с помощью шкалы на упаковке Plastigage. Сопоставьте результат с допустимыми значениями. При отклонении зазора от нормы замените вкладыши или проверьте соответствие ремонтного размера шейки.

Измерение щупом недопустимо – этот метод не обеспечивает точности. Визуальный осмотр или «на глаз» также исключаются. Только измерение через Plastigage или микрометрическая пара (вкладки + нутромер) гарантирует достоверность.

После подтверждения правильного зазора нанесите моторное масло на поверхность вкладышей и выполните финальную установку с контролем крутящего момента затяжки болтов.

Что нужно учесть при установке поршней со шатунами в блок цилиндров

Перед установкой поршней со шатунами в блок цилиндров необходимо тщательно проверить соответствие номеров деталей – поршни, шатуны и вкладыши должны совпадать с маркировкой на блоке и коленчатом вале. Это исключит несоответствие зазоров и неправильную ориентацию компонентов.

Обязательно очистите рабочие поверхности блока цилиндров и поршней от загрязнений, нагара и старого масла, чтобы избежать царапин и повреждений. Проверьте состояние цилиндров на отсутствие задиров и овальности, при необходимости проведите хонингование с контролем диаметра.

Перед установкой поршневых колец проверьте их правильную ориентацию и установку по меткам производителя. Зазор в замках колец должен строго соответствовать технической документации для двигателя 4D33, обычно в пределах 0.25–0.35 мм для компрессионных колец. Недопустимо совмещение замков колец на одном поршне.

При сборке поршня с шатуном используйте смазку на шейках коленчатого вала и внутренней поверхности вкладышей. Проверяйте вращение шатунно-поршневого узла на коленчатом вале – он должен вращаться свободно, без заеданий.

Устанавливайте поршни с метками на головке (обычно стрелка или буква) строго в направлении, указанном в технической документации, чтобы избежать неправильной работы клапанов и износа цилиндров.

После установки поршней со шатунами в блок измерьте рабочие зазоры вкладышей и убедитесь, что они соответствуют допускам – обычно 0.02–0.04 мм. При необходимости отрегулируйте заменой вкладышей с разной толщиной.

Не забудьте про контроль продольного люфта шатуна на коленчатом вале, он не должен превышать 0.1 мм. Для фиксации шатунных крышек используйте рекомендованный момент затяжки болтов – для 4D33 это примерно 30 Н·м с последующим контролем момента после предварительной посадки.

Установка должна выполняться в чистом помещении с минимальным попаданием пыли и грязи, чтобы предотвратить преждевременный износ и поломку деталей.

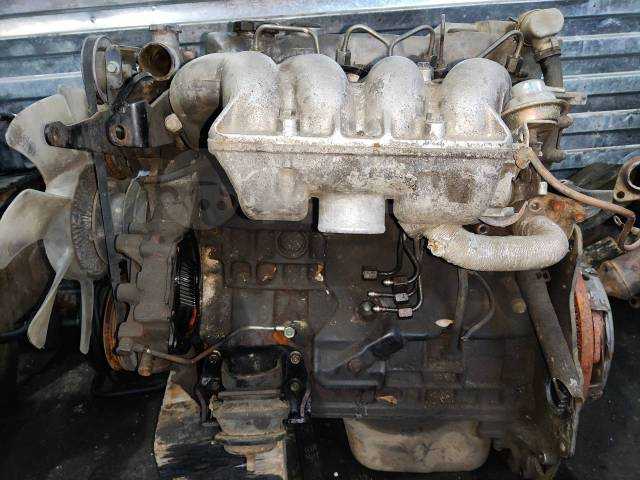

Проверка свободного вращения коленчатого вала после сборки

После установки шатунов и затяжки шатунных болтов на двигатель 4D33 необходимо проверить свободное вращение коленчатого вала, чтобы исключить заедание и неправильную сборку. Вращение должно проходить плавно, без рывков и заеданий.

Для проверки потребуется использовать динамометрический ключ и стойку для крепления двигателя или надежную опору, позволяющую вращать вал вручную. Вращение выполняется по часовой стрелке, без применения чрезмерной силы.

Если вращение затруднено, следует остановиться и проверить следующие параметры:

Допустимый люфт при вращении коленчатого вала минимален – вал должен прокручиваться плавно, без посторонних шумов. При возникновении сопротивления или клина необходимо снять шатуны и повторить измерения зазоров подшипников с применением щупов.

Регулярное проведение проверки после каждого этапа сборки гарантирует корректную установку шатунов и предотвращает повреждение двигателя при запуске.

Частые ошибки при установке шатунов и как их избежать

Неправильная установка шатунов на двигатель 4D33 может привести к серьезным поломкам и снижению ресурса мотора. Рассмотрим основные ошибки и способы их устранения.

• Неправильный выбор вкладышей. Использование неподходящих по размеру или изношенных вкладышей ведет к чрезмерным зазорам или их отсутствию, что вызывает задиры и быстрое изнашивание. Рекомендуется использовать вкладыши строго по спецификациям производителя и перед установкой проверять размеры микрометром.
• Нарушение порядка затяжки шатунных болтов. Несоблюдение последовательности и моментов затяжки вызывает деформацию шатуна и неравномерное распределение нагрузки. Следуйте четкой инструкции по затяжке с использованием динамометрического ключа, постепенно увеличивая момент до требуемого значения.
• Отсутствие контроля чистоты и смазки деталей. Попадание грязи или пыли внутрь шатуна или на вкладыши ведет к ускоренному износу. Все детали должны быть тщательно очищены, а вкладыши и шатуны – покрыты маслом перед установкой.
• Неправильная ориентация шатунов. Перепутывание сторон шатунов (например, поворот крышки на 180°) вызывает зазоры и перекосы, что ведет к повреждению коленвала. Проверяйте и сопоставляйте метки на шатунных крышках и шатунах по номеру цилиндра.
• Пренебрежение проверкой зазоров после сборки. Неизмеренные или неверно измеренные зазоры в шатунных подшипниках могут привести к масляному голоданию или повышенному трению. Используйте щупы для контроля зазоров и корректируйте выбор вкладышей при необходимости.
• Перетягивание шатунных болтов. Превышение рекомендованного момента затяжки ведет к деформации болтов и шатунных крышек, а также снижению прочности соединения. Всегда соблюдайте рекомендуемые моменты и заменяйте болты на новые при каждой сборке.

Соблюдение этих рекомендаций существенно снизит риск ошибок и обеспечит надежную работу двигателя 4D33 после установки шатунов.

Вопрос-ответ:

Какие основные этапы подготовки шатунов перед их установкой на двигатель 4D33?

Перед установкой шатунов необходимо тщательно очистить все детали от загрязнений и старого масла, проверить состояние шатуна на наличие трещин и деформаций, а также измерить рабочие поверхности вкладышей и шеек коленчатого вала микрометром. Особое внимание уделяется проверке чистоты каналов для смазки и отсутствию износа посадочных мест вкладышей. Только после этих проверок можно переходить к монтажу шатунов с новыми вкладышами и применением правильной смазки.

Как правильно определить момент затяжки шатунных болтов для двигателя 4D33?

Момент затяжки шатунных болтов для 4D33 обычно указан в технической документации и составляет около 58-64 Н·м при первом проходе, с последующим доворотом на угол примерно 90 градусов. Важно использовать динамометрический ключ и соблюдать двухступенчатый порядок: сначала болты затягиваются с заданным моментом, затем выполняется угловая затяжка. Это обеспечивает равномерное усилие и предотвращает повреждение болтов и шатунных крышек.

Какие ошибки чаще всего допускают при установке шатунов на двигатель 4D33 и как их избежать?

Одной из частых ошибок является неправильная ориентация шатунов — крышки шатунов и сами шатуны имеют метки, которые должны совпадать с номерами цилиндров и направлением вращения коленвала. Также часто неправильно выбирают или устанавливают вкладыши, что приводит к задиру. Затяжка болтов без соблюдения порядка и момента может вызвать деформацию шатунов и нарушение подшипниковых зазоров. Для предотвращения таких ошибок важно следовать сервисной документации, использовать калиброванные инструменты и контролировать все зазоры при сборке.

Как проверить свободное вращение коленчатого вала после установки шатунов на 4D33?

После сборки шатунов и затяжки всех болтов необходимо вручную провернуть коленчатый вал. Вращение должно быть плавным, без заеданий и посторонних шумов. Если ощущается повышенное сопротивление или вал не вращается, следует разобрать и проверить правильность установки вкладышей, состояние шеек и отсутствие заусенцев. Важно также убедиться, что нет попадания посторонних частиц между подшипниками и валом. Если вращение свободное, можно переходить к следующим этапам сборки двигателя.

Какие требования предъявляются к установке поршней с шатунными пальцами в блок цилиндров 4D33?

При установке поршней с шатунными пальцами необходимо соблюдать направление установки поршня согласно меткам производителя, обычно указанных стрелкой, направленной к выпускному коллектору. Шатунный палец должен быть хорошо зафиксирован, а стопорные кольца — надежно установлены, чтобы исключить смещение во время работы. Особое внимание уделяется смазке поверхностей пальца и посадочных мест, чтобы избежать преждевременного износа. После монтажа важно проверить ход поршня в цилиндре, чтобы он был свободным и без люфтов.
