Реле позволяет управлять внешними нагрузками – например, лампами или бытовыми приборами – с помощью сигналов от платы Arduino. Это особенно полезно в проектах, где требуется коммутация устройств с напряжением выше 5 В. Для этого чаще всего используют модульные реле на 5 В с опторазвязкой.
Перед подключением важно убедиться, что реле подходит по параметрам: напряжение управления должно соответствовать выходу Arduino (обычно 5 В), а ток потребления – не превышать возможностей цифрового пина (не более 40 мА). Если используется релейный модуль, в нём уже предусмотрены необходимые элементы – транзистор, оптопара и защита от помех.
Стандартное реле имеет три контакта для управления: VCC (питание 5 В), GND (земля) и IN (сигнал с Arduino). На выходе реле – клеммы NO (нормально разомкнутый), COM (общий) и NC (нормально замкнутый), через которые и происходит коммутация внешней цепи. Важно соблюдать полярность подключения, особенно если в нагрузке используется переменное напряжение.
Для тестирования достаточно подключить светодиодную лампу с сетевым питанием через клеммы реле, а управляющий сигнал подать с цифрового пина Arduino, например, D7. Программа должна устанавливать этот пин в состояние HIGH или LOW в зависимости от нужной логики включения. При первом включении рекомендуется проверить всё мультиметром и использовать защитную схему с предохранителем.
Выбор подходящего реле для проекта на Arduino
Для Arduino-проектов чаще всего используются электромеханические реле с управляющим напряжением 5 В. Они хорошо совместимы с логикой Arduino и позволяют коммутировать нагрузки переменного и постоянного тока. При выборе реле в первую очередь следует учитывать параметры нагрузки: напряжение, тип тока и потребляемый ток.
Если предполагается управление бытовыми приборами (например, лампами, вентиляторами), подойдут реле с номиналом 250 В AC / 10 А. Для цепей постоянного тока важен параметр DC-коммутации: не каждое реле справится с размыканием индуктивной нагрузки.
Второй важный момент – ток потребления обмотки. Некоторые реле требуют от 70 до 100 мА, что превышает возможности цифровых пинов Arduino. В таких случаях обязательно использовать транзисторный ключ или релейный модуль с уже встроенной развязкой.
Также стоит учитывать количество каналов. Для управления одной нагрузкой достаточно одноканального реле. Если требуется коммутировать несколько цепей – удобнее использовать 2-, 4- или 8-канальные модули. Модули на базе реле Songle SRD-05VDC-SL-C являются распространённым решением, проверенным в типовых проектах.
При работе с чувствительной электроникой желательно выбирать реле с оптической развязкой. Она снижает вероятность помех и обеспечивает безопасную работу Arduino при коммутации высоковольтных цепей.

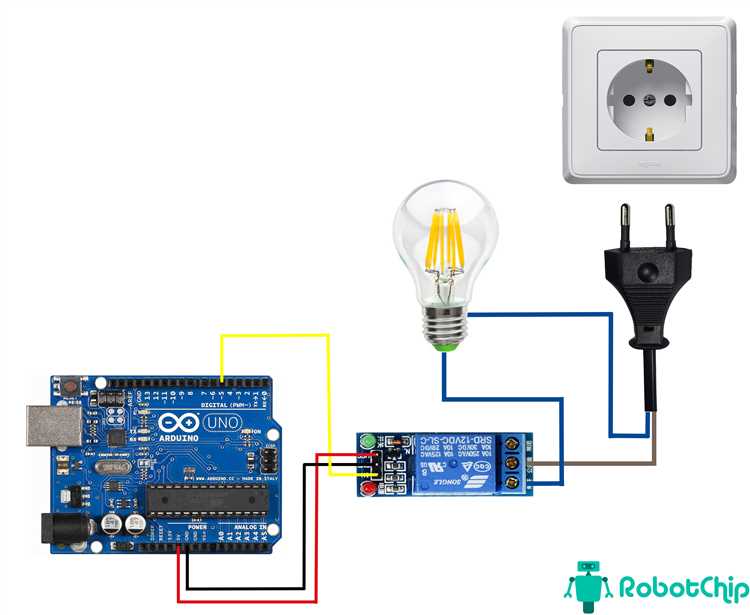

Схема подключения реле к контактам Arduino
- GND реле обязательно соединяется с GND на Arduino. При использовании внешнего питания реле, земля источника и Arduino должны быть объединены.
Если используется реле-модуль с опторазвязкой, обратите внимание на наличие перемычки JD-VCC/VCC. Для полной изоляции сигнальной и силовой цепей перемычку следует удалить и подать питание на JD-VCC отдельно. При этом VCC модуля подключается к Arduino, а JD-VCC – к внешнему источнику.
- Определите номинал реле и тип модуля (с опторазвязкой или без).
- Подайте питание на VCC (или JD-VCC) и соедините GND с общей землёй.
- Выберите свободный цифровой пин Arduino и соедините его с IN.
При подключении нескольких реле рекомендуется использовать отдельный внешний источник питания, особенно если общий ток превышает возможности 5V выхода Arduino.
Подключение внешнего источника питания к реле
При использовании реле с нагрузкой, требующей высокого тока или напряжения, рекомендуется подключать модуль реле к отдельному источнику питания. Это снижает нагрузку на стабилизаторы питания Arduino и исключает нестабильную работу контроллера.
Для питания модуля реле можно использовать источник на 5 В или 12 В в зависимости от типа реле. Убедитесь, что модуль реле поддерживает отдельное питание – большинство плат имеют джампер JD-VCC/VCC, который замыкает питание логики и питания реле. Этот джампер необходимо снять.
Подключение выполняется следующим образом:
- Питание внешнего источника (+) подключается к контакту JD-VCC модуля реле.
- Минус внешнего источника (GND) соединяется с GND модуля реле.
- GND внешнего источника также необходимо соединить с GND платы Arduino, чтобы обеспечить общий потенциал.
Если этого не сделать, модуль может не реагировать на сигналы с Arduino или работать нестабильно. При использовании нескольких реле (особенно 4 и более) внешнее питание становится обязательным, так как ток потребления значительно возрастает при одновременном включении катушек.
Использование транзистора и диода для управления нагрузкой
Подключать реле напрямую к выходу Arduino не рекомендуется из-за ограниченной токовой нагрузки пина. Вместо этого используется транзистор, работающий как электронный ключ. Наиболее подходящий вариант – NPN-транзистор, например, 2N2222 или BC547.
Коллектор транзистора подключается к минусовой стороне катушки реле. Эмиттер – к общему минусу (GND). Положительный контакт катушки соединяется с внешним источником питания (например, +12 В), через который и будет запитано реле. База транзистора подключается к цифровому выходу Arduino через резистор номиналом 1–10 кОм. При подаче высокого уровня на базе транзистор открывается, и реле срабатывает.
Для защиты транзистора от обратного выброса напряжения при отключении катушки обязательно ставится защитный диод (например, 1N4007) параллельно реле. Катод диода подключается к положительной стороне катушки, анод – к коллектору транзистора. Без диода высоковольтный импульс, возникающий при разрыве тока в индуктивной нагрузке, может повредить транзистор и саму плату.
Такое включение обеспечивает стабильную работу реле и защищает управляющие компоненты схемы от перенапряжений.
Пример кода для управления реле через цифровой пин
Для управления реле через Arduino используется цифровой пин, настроенный как выход. При подаче высокого или низкого уровня на пин, реле включается или выключается в зависимости от типа модуля (активный высокий или активный низкий).
Пример ниже демонстрирует базовое включение и выключение реле с интервалом в 1 секунду. Реле подключено к пину D7.
const int relayPin = 7;
void setup() {
pinMode(relayPin, OUTPUT);
}
void loop() {
digitalWrite(relayPin, HIGH); // Включить реле
delay(1000); // Ждать 1 секунду
digitalWrite(relayPin, LOW); // Выключить реле
delay(1000); // Ждать 1 секунду
}
Если используется реле с активным низким уровнем, HIGH и LOW нужно поменять местами. Перед загрузкой кода проверьте, как реагирует модуль реле на сигналы, чтобы не подать напряжение на подключённую нагрузку случайно.
Для управления реле от внешнего источника питания убедитесь, что GND источника и Arduino соединены. Это требуется для корректной работы логических уровней.
Проверка работы реле с помощью простого скетча
Для проверки корректной работы реле необходимо написать минимальный скетч, который управляет состоянием реле через цифровой выход Arduino.
Подключите управляющий пин реле к одному из цифровых выходов платы (например, пин 8). Обязательно соедините GND реле с общим минусом Arduino.
- Определите пин реле как выход:
pinMode(8, OUTPUT);
- В цикле переключайте состояние пина с задержкой для включения и выключения реле:
void loop() {
digitalWrite(8, HIGH); // Включить реле
delay(1000); // Ждать 1 секунду
digitalWrite(8, LOW); // Выключить реле
delay(1000); // Ждать 1 секунду
}
При правильном подключении вы услышите щелчок срабатывания реле каждую секунду. Если реле не срабатывает, проверьте:
- Правильность подключения управляющего пина и GND.
- Наличие внешнего питания для реле, если требуется.
- Использование транзистора и защитного диода для защиты Arduino (при необходимости).
Такой простой тест позволяет быстро убедиться в исправности реле и правильности подключения перед интеграцией в более сложные проекты.

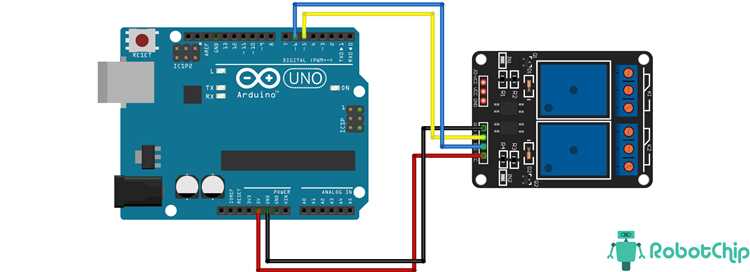

Диагностика неполадок при работе реле с Arduino
Если реле не срабатывает, проверьте правильность подключения контактов: питание реле должно быть подключено к 5 В, управляющий пин Arduino – к входу сигнала реле, а общий минус – к земле Arduino. Ошибки в этих соединениях – частая причина неисправности.
Проверьте напряжение на управляющем контакте реле при подаче сигнала. Оно должно соответствовать уровню логической единицы Arduino (около 5 В). При более низком напряжении реле может не сработать.
Если реле щелкает, но нагрузка не включается, проверьте контакты нагрузки и их соединение с реле. Обратите внимание на полярность и разрыв цепи. Неправильное подключение или повреждение контактов реле приводит к отсутствию переключения цепи.
При отсутствии щелчка реле возможно повреждение катушки. Замерьте сопротивление катушки мультиметром – оно должно совпадать с параметрами реле. Сопротивление близкое к нулю или бесконечности указывает на повреждение.
Использование диода параллельно катушке реле предотвращает выбросы напряжения и защитит Arduino. Его отсутствие может привести к сбоям в работе контроллера и реле.
Убедитесь, что скетч Arduino корректно устанавливает пин управления реле в режим OUTPUT и меняет его состояние. Некорректный код или забытый вызов pinMode приведут к отсутствию управления реле.
Если реле управляется транзистором, проверьте правильность подключения базы, коллектора и эмиттера, а также наличие необходимого резистора. Ошибки в схеме усилителя сигнала могут блокировать управление реле.
При частом перегреве реле проверьте нагрузку и режим работы. Превышение допустимого тока или длительное удержание в активном состоянии вызывает выход из строя устройства.
Нестабильная работа реле может быть связана с недостаточным питанием. Используйте отдельный источник питания для реле или обеспечьте стабилизированное питание от Arduino с достаточным током.
В случае продолжительных проблем рекомендуется проверить работу реле на отдельной простой схеме с фиксированным управлением, чтобы исключить влияние других компонентов или ошибок в программе.
Вопрос-ответ:
Как правильно выбрать реле для работы с Arduino?
Реле выбирают исходя из напряжения и тока нагрузки, которую оно должно переключать. Для Arduino обычно применяют реле с катушкой на 5 В, так как плата работает на этом напряжении. Нужно убедиться, что контакты реле выдерживают ток подключаемой нагрузки, например, для бытовых приборов это может быть 10 А при 220 В. Также стоит проверить, есть ли в комплекте встроенный диод для защиты цепи Arduino от обратных напряжений.
Какие элементы нужны для подключения реле к Arduino, чтобы защитить плату?
Для защиты Arduino обычно добавляют транзистор (например, NPN типа BC547 или MOSFET), который управляет катушкой реле через отдельный источник питания. Также важен диод, подключаемый параллельно катушке реле, он гасит импульсы обратного напряжения при выключении реле. Без этих компонентов можно повредить микроконтроллер из-за скачков напряжения.
Как проверить работу реле после подключения к Arduino?
Для проверки можно написать простой скетч, в котором цифровой выход Arduino поочерёдно включает и выключает реле с задержками. При включении должно быть слышно щелчок реле, а подключённое устройство — работать или отключаться. Можно измерить напряжение на контактах реле мультиметром, чтобы убедиться, что контакты замыкаются правильно.
Можно ли напрямую подключать реле к цифровому пину Arduino?
Прямое подключение реле к пину Arduino возможно только с очень маломощными реле, которые требуют низкий ток катушки. Большинство стандартных реле потребляют ток больше допустимого для выхода микроконтроллера (обычно более 20-40 мА). Чтобы избежать повреждения платы, следует использовать транзистор или специализированный драйвер для управления реле.
Как правильно подключить внешний источник питания к реле и Arduino?
Внешний источник питания подключают к катушке реле и земле платы, при этом земля Arduino и источника питания должны быть общей. Это обеспечивает правильную работу управляющего сигнала. Если использовать разные земли без соединения, реле может не включаться или Arduino будет работать некорректно. Напряжение источника должно соответствовать параметрам катушки реле.
