Проверка транзистора прямо в схеме позволяет быстро выявить неисправность без разборки устройства. Метод основан на измерении падения напряжения на переходах база–эмиттер и база–коллектор с помощью функции «диод» или режима сопротивления мультиметра. Такой подход сокращает время диагностики и снижает риск повреждения печатной платы при выпайке.
Перед измерением необходимо отключить питание устройства и разрядить конденсаторы, чтобы исключить ложные показания. Щуп мультиметра подключают сначала к базе транзистора, затем к эмиттеру и коллектору. Исправный биполярный транзистор покажет падение напряжения от 0,5 до 0,8 В при прямом подключении и «обрыв» в обратной полярности. Если измерения в схеме искажены параллельными цепями, можно сравнить результаты с аналогичным исправным транзистором в этой же плате.
Для полевых транзисторов проверка проводится через измерение проводимости между истоком и стоком после кратковременной зарядки затвора щупом мультиметра. Отсутствие изменения сопротивления указывает на пробой или утечку. Такие методы позволяют точно определить типовую неисправность, не прибегая к демонтажу компонентов.

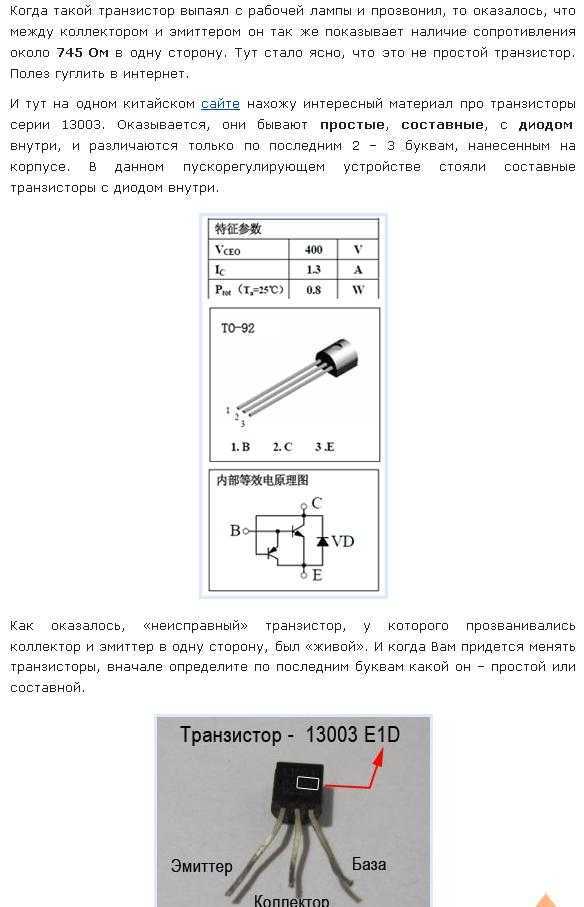

Определение типа транзистора на плате
Перед проверкой транзистора мультиметром важно определить его тип, чтобы выбрать корректный режим измерения и правильно интерпретировать показания. На плате чаще встречаются биполярные транзисторы (NPN и PNP) и полевые (n-канальные и p-канальные). Тип можно установить без выпайки, если учитывать следующие признаки.
- Маркировка корпуса. На большинстве транзисторов нанесены буквенно-цифровые обозначения. Сопоставление кода с онлайн-каталогами позволяет точно узнать тип и структуру кристалла.
Если маркировка стерта, мультиметр поможет определить тип по направлению проводимости переходов:
- Переключите мультиметр в режим «проверка диодов».
- Сравните показания в прямом и обратном включении. Если ток проходит от базы к эмиттеру, транзистор NPN; если наоборот – PNP.
Подготовка мультиметра к проверке транзистора
Перед началом измерений убедитесь, что мультиметр исправен и батарея заряжена. Любое падение напряжения питания приведет к некорректным показаниям при проверке переходов транзистора.
Переключите прибор в режим прозвонки диодов или измерения падения напряжения на переходе. Именно этот режим позволяет выявить исправность p-n переходов между базой, коллектором и эмиттером. Если у мультиметра есть отдельный режим «hFE», его можно использовать для оценки коэффициента усиления, но основная диагностика выполняется именно в «диодном» режиме.
Провода щупов должны быть надежно зафиксированы в соответствующих гнездах: черный в разъеме «COM», красный – в гнезде «VΩmA» или аналогичном для измерения диодов. Осмотрите наконечники щупов: окисленные или загрязненные контакты искажают показания, поэтому при необходимости их очищают спиртом или ластиком.
Перед подключением к транзистору коротко коснитесь щупами друг друга. На экране должно появиться значение близкое к нулю или характерный сигнал прозвонки – это подтверждает готовность мультиметра к работе.
Проверка перехода база–эмиттер в режиме диодного теста
Установите мультиметр в режим проверки диодов, который обозначается символом стрелки с линией. Красный щуп подключите к базе транзистора, черный – к эмиттеру. Для исправного кремниевого транзистора показания должны находиться в пределах 0,6–0,7 В, что соответствует нормальному прямому падению напряжения на p-n переходе. Для германиевых моделей это значение ниже – около 0,2–0,3 В.
При смене полярности щупов мультиметр должен показать «обрыв» или бесконечно большое сопротивление. Если прибор фиксирует проводимость в обоих направлениях, переход пробит и транзистор подлежит замене. Полное отсутствие проводимости при прямом включении указывает на обрыв перехода.
Проверку рекомендуется проводить при обесточенной плате и после разрядки конденсаторов, чтобы остаточные заряды не исказили показания мультиметра. При необходимости измерения повторяют несколько раз, чтобы исключить влияние паразитных цепей на плате.
Проверка перехода база–коллектор в режиме диодного теста
Установите мультиметр в режим проверки диодов. Черный щуп подключите к базе транзистора, а красный – к коллектору, если проверяется NPN-тип. Для PNP-транзистора щупы меняют местами. Исправный переход база–коллектор покажет падение напряжения около 0,6–0,7 В для кремниевых транзисторов и 0,2–0,3 В для германиевых.
При обратном подключении щупов показание должно стремиться к «OL» или оставаться за пределами диапазона мультиметра. Любое заметное напряжение при обратной проверке указывает на пробой или утечку. Если же прибор не фиксирует падение напряжения в прямом направлении, переход разорван и транзистор непригоден для работы.
Для подтверждения снимите показания в обеих полярностях, меняя местами щупы. Наличие низкого сопротивления в обе стороны – явный признак внутреннего пробоя или короткого замыкания.

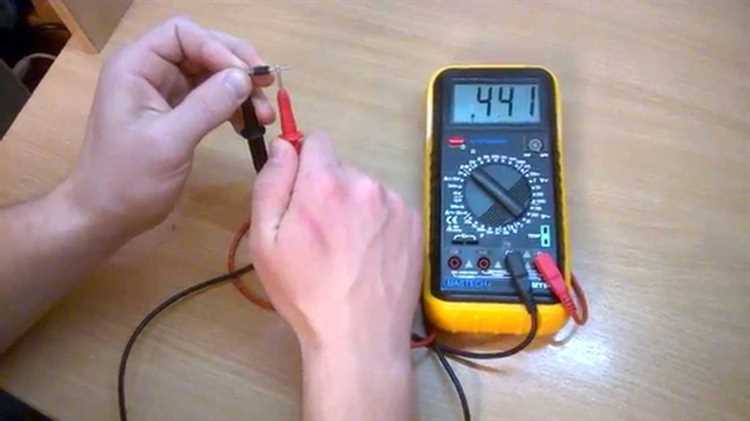

Сравнение показаний с рабочими аналогичными элементами на плате
Для точной диагностики транзистора без выпайки полезно сравнить результаты измерений с показаниями исправных аналогичных элементов на той же плате. Используйте мультиметр в режиме проверки диодов или сопротивления, фиксируя параметры переходов база-эмиттер и база-коллектор. Если на плате имеется несколько одинаковых транзисторов, измерьте их параметры последовательно, запоминая диапазон нормальных значений.
При выявлении значительных отклонений у исследуемого транзистора – например, прямое падение напряжения на переходе ниже 0,5 В или слишком высокое сопротивление в прямом направлении – это указывает на неисправность. Сравнивайте не абсолютные цифры, а относительные показатели в тех же условиях: одинаковое включение и нагрузка схемы, отсутствие влияния внешних цепей.
Если на плате нет дублирующих транзисторов, можно использовать рабочий элемент из аналогичной схемы с теми же характеристиками. Сравнение должно учитывать специфику типа транзистора (NPN/PNP, мощность, частота), поскольку у разных типов базовые параметры различаются. Важна одинаковая температура и стабильность питания во время измерений.
Различия в показаниях в пределах 10–15% от эталонного значения обычно считаются допустимыми, отклонения более 20% требуют детальной проверки и могут указывать на дефект. Сравнение с эталонными элементами ускоряет выявление скрытых неисправностей, недоступных при простой проверке мультиметром.
При проверке транзистора мультиметром на плате без выпайки важно учитывать особенности работы в составе схемы и влияние соседних компонентов.
- Если переходы база-эмиттер и база-коллектор показывают корректные значения в режиме диодного теста (порядок 0,5–0,7 В прямого падения напряжения), а между коллектором и эмиттером отсутствует короткое замыкание, транзистор считается работоспособным.
- Значения существенно ниже 0,3 В или близкие к нулю свидетельствуют о пробое перехода или коротком замыкании, что указывает на неисправность.
- Если измерения не совпадают с эталонными показаниями аналогичного исправного транзистора в той же схеме, это признак повреждения.
- Наличие паразитных токов или переходов, возникающих из-за включённых параллельно элементов, требует дополнительной проверки после изоляции транзистора или выпайки.
Результаты измерений следует интерпретировать в совокупности: единичные отклонения не всегда свидетельствуют о выходе из строя, но систематические несоответствия требуют замены элемента.
Вопрос-ответ:
Можно ли проверить исправность транзистора мультиметром, не выпаивая его из платы?
Да, проверить транзистор без выпайки возможно, используя мультиметр в режиме проверки диодов. Нужно измерить переходы между выводами базы, коллектора и эмиттера. Если показания соответствуют типичным значениям для полупроводниковых переходов, значит транзистор, скорее всего, исправен. Однако следует учитывать влияние соседних компонентов, которые могут исказить результаты.
Как определить выводы базы, коллектора и эмиттера транзистора без схемы и маркировки?
Для выявления выводов на транзисторе применяют режим измерения диодов мультиметра. При прямом смещении между базой и эмиттером или базой и коллектором прибор покажет падение напряжения около 0,6–0,7 В. Вывод, с которым измерения показывают диодное падение напряжения к двум другим, — база. Затем по величинам сопротивления между выводами можно различить коллектор и эмиттер: у коллектора обычно более высокий переходный ток.
Какие признаки неисправности транзистора можно обнаружить при проверке мультиметром без выпайки?
При измерениях можно заметить несколько аномалий: короткое замыкание между любыми выводами (показания близки к нулю), отсутствие диодного падения напряжения на переходах, или же одинаковые значения сопротивления в обе стороны, что указывает на пробой или обрыв. Такие признаки обычно указывают на повреждение транзистора.
Можно ли точно проверить транзистор без выпайки, если рядом с ним много других компонентов?
Точность проверки снижается, если рядом с транзистором находятся параллельно включённые элементы, например, резисторы или диоды. Они могут создавать дополнительные пути тока и искажать показания мультиметра. Для более надёжной диагностики желательно изолировать выводы транзистора или выпаять хотя бы один вывод. Если это невозможно, интерпретируйте результаты с осторожностью.
Какой режим мультиметра выбрать для проверки транзистора на плате?
Для проверки транзистора на плате чаще всего используют режим проверки диодов. В этом режиме мультиметр подаёт малый ток и измеряет падение напряжения на переходах транзистора. Такой подход позволяет увидеть работу переходов база-эмиттер и база-коллектор. Режим измерения сопротивления менее информативен из-за влияния окружающих элементов.
Как проверить работоспособность транзистора мультиметром, не выпаивая его из платы?
Для проверки транзистора без выпайки необходимо использовать мультиметр в режиме проверки диодов. Сначала определите выводы базы, эмиттера и коллектора на корпусе транзистора — это можно сделать по маркировке или с помощью схемы устройства. Затем измерьте переходы база-эмиттер и база-коллектор, подавая положительный щуп на базу и отрицательный на эмиттер, а затем на коллектор. В рабочем транзисторе напряжение падения на этих переходах обычно составляет около 0,6–0,7 В. В обратном направлении измерение должно показать отсутствие проводимости (бесконечное сопротивление). Также стоит проверить отсутствие короткого замыкания между эмиттером и коллектором. При подозрении на повреждение сравните результаты с аналогичным исправным элементом на плате. Этот метод позволяет выявить основные неисправности без демонтажа компонента.
