Напряжение 12 В используется в автомобильных аккумуляторах, блоках питания, светодиодных лентах, системах видеонаблюдения и других низковольтных устройствах. Для проверки работоспособности таких систем требуется точное измерение напряжения. Мультиметр позволяет это сделать без необходимости разбирать оборудование.
Для измерения постоянного напряжения 12 В мультиметр должен быть переведен в режим DCV (обозначается символом ⎓). Рекомендуемый предел измерений – 20 В, если доступен ручной выбор диапазона. Подключение щупов: черный – к «минусу», красный – к «плюсу». При неправильной полярности на экране отобразится отрицательное значение.
Рабочее значение напряжения полностью заряженного 12-вольтового аккумулятора – от 12,6 до 12,8 В. При 12,2 В – батарея разряжена примерно на 50 %, ниже 11,8 В – требует подзарядки. Блок питания без нагрузки может показывать до 12,4–12,6 В, с нагрузкой – до 12 В. Если измеренное значение ниже 11,5 В или выше 13 В, возможно неисправное устройство или нестабильный источник питания.

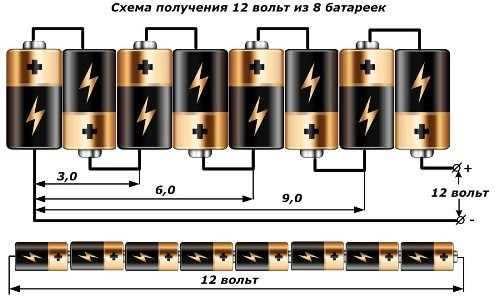

Как подготовить мультиметр для проверки 12 В
Перед началом измерений убедитесь, что мультиметр исправен и батарея питания внутри прибора заряжена. Слабая батарея может искажать показания, особенно в режимах высокого сопротивления или малых напряжений.
Подключите щупы в соответствующие разъёмы. Чёрный щуп всегда вставляется в гнездо COM. Красный щуп – в гнездо, обозначенное символом V (часто VΩmA или аналогично). Не перепутайте его с гнездом для измерения тока высокого значения (обычно подписано как 10A или 20A).
Переключите селектор на режим постоянного напряжения – обозначается символом «DCV» или просто «V» с прямой и пунктирной линиями над ним. Если мультиметр неавтоматический, установите ближайший больший предел измерения, например 20 В. Это исключит перегрузку при подаче напряжения 12 В.
Проверьте нулевое смещение. Сомкните щупы между собой – дисплей должен показывать ноль. Незначительное отклонение в пределах 0,01–0,03 В допустимо, но большие значения требуют повторной проверки соединений или замены щупов.
Если мультиметр поддерживает автоматическое определение диапазона, достаточно просто выбрать режим DCV. Прибор сам установит нужный предел, но перед этим желательно уточнить, не был ли выбран режим переменного напряжения (ACV), который не подходит для проверки 12 В постоянного тока.
Как выбрать подходящий режим измерения на мультиметре
Для проверки напряжения 12 В на постоянном токе необходимо правильно установить режим работы мультиметра. Неправильный выбор приведёт либо к неверным данным, либо к повреждению прибора.
- Поверните переключатель режима в положение измерения напряжения (обозначается буквой «V»).
- Выберите подрежим постоянного тока – значок с прямой и пунктирной линией (V⎓ или DCV).
- Убедитесь, что выбранный диапазон превышает измеряемое значение. Для 12 В подойдёт положение 20 В, если диапазоны указаны вручную (например: 200 мВ, 2 В, 20 В, 200 В и т.д.).
Если мультиметр автоматический (автовыбор диапазона), достаточно переключить его в режим DCV – устройство самостоятельно определит нужный диапазон.
Не используйте режим переменного напряжения (V~ или ACV) – он предназначен для сетевых значений и не даст точных показаний при измерении 12 В постоянного тока.

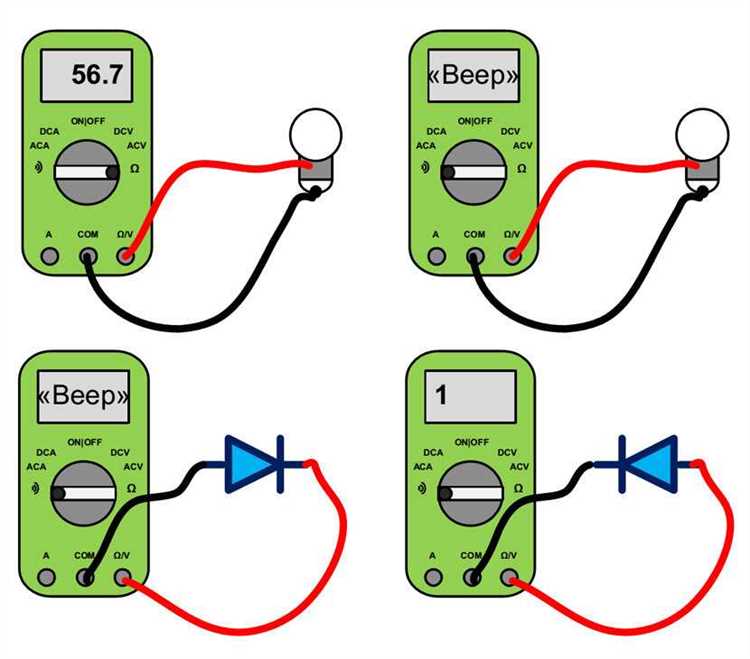

Также не путайте с режимом прозвонки или сопротивления – они обозначаются другими символами и не предназначены для измерения напряжения.
Как подключать щупы для измерения постоянного напряжения
Красный щуп подключается к гнезду с обозначением «VΩmA» или аналогичным, в зависимости от модели прибора. Это вход для измерения напряжения, сопротивления и малых токов. При работе с напряжением 12 В переключать щуп на разъём для высоких токов (обычно обозначается «10A» или «20A») не требуется.
Во время измерения красный щуп прикасается к положительной клемме источника, а чёрный – к отрицательной. Нельзя путать полярность: хотя мультиметр покажет результат и при обратном подключении, значение будет с минусом.
Не допускается прикасание щупов к оголённым участкам проводки без надёжной изоляции. Для исключения случайных замыканий рекомендуется держать щупы за изолированные части и избегать касания металлических наконечников пальцами.
Как правильно измерить напряжение на аккумуляторе 12 В
Для точного измерения напряжения на аккумуляторе 12 В необходимо соблюдать несколько условий. Работа проводится при отключённой нагрузке и неактивной зарядке, иначе показания будут искажены. Оптимальное время для замера – через 6–8 часов после последнего использования аккумулятора.
- Переключите мультиметр в режим измерения постоянного напряжения (DCV), выбрав диапазон от 20 В или выше.
- Чёрный щуп подключите к гнезду COM, красный – к гнезду с маркировкой VΩ.
- Коснитесь чёрным щупом отрицательной клеммы аккумулятора, а красным – положительной.
При исправном аккумуляторе без нагрузки мультиметр должен показать значение в пределах:
- 12,6–12,8 В – полностью заряжен;
- 12,3–12,5 В – частично заряжен;
- ниже 12,0 В – требуется зарядка;
- ниже 11,8 В – возможен глубокий разряд или неисправность.
Если аккумулятор подключён к электросети или нагрузке, измерение не даст объективной оценки его состояния. В таком случае следует отключить провода и повторить процедуру через несколько часов.
Как проверить наличие 12 В на клеммах блока питания
Перед началом измерений убедитесь, что блок питания отключён от нагрузки и подключён к сети. Это важно для точности замеров и безопасности.
Установите мультиметр в режим измерения постоянного напряжения (DCV) с пределом не менее 20 В. Это значение охватывает стандартное напряжение 12 В и позволяет избежать перегрузки прибора.
Чёрный щуп подключите к гнезду COM на мультиметре, красный – к разъёму с обозначением V или VΩ. Далее чёрный щуп прикосните к клемме с пометкой GND или «-», красный – к клемме с маркировкой +12V или «+».
На дисплее мультиметра должно отобразиться значение в диапазоне от 11,5 до 12,6 В. Показание ниже 11,5 В указывает на возможное проседание напряжения, неисправность блока или перегрузку. Значение выше 12,6 В может свидетельствовать о проблемах с стабилизацией выходного напряжения.
Если мультиметр показывает 0 В или отрицательное значение, проверьте полярность подключения щупов и наличие напряжения на выходе блока питания. При отсутствии показаний – возможна внутренняя неисправность устройства или повреждение выходных цепей.
Не прикасайтесь к токоведущим частям платы и не меняйте подключение щупов при включённом питании, если не уверены в изоляции.
Как определить падение напряжения на проводке
Для выявления падения напряжения на проводке требуется измерить напряжение в начале и в конце исследуемого участка цепи. Для этого мультиметр устанавливают в режим измерения постоянного напряжения с подходящим диапазоном, обычно до 20 В.
Подключите один щуп мультиметра к источнику питания (например, к клемме аккумулятора или блока питания), а второй – к нагрузке или к точке подключения проводки, где необходимо проверить напряжение.
Затем аналогично измерьте напряжение непосредственно на конце провода, у потребителя тока. Разница между значениями, измеренными в начале и в конце участка, и есть падение напряжения на проводке.
При правильном сечении проводов и исправном контакте падение не должно превышать 0,2–0,3 В для цепи 12 В. Если разница больше, следует проверить состояние проводки, контактов и возможные повреждения.
Для более точных замеров желательно использовать щупы с тонкими наконечниками, чтобы обеспечить надежный контакт, а также измерять при нагрузке – когда устройство подключено и работает. Без нагрузки падение напряжения может быть незаметным.
Падение напряжения более 0,5 В указывает на существенные проблемы: коррозию, окисление, плохие соединения или недостаточный диаметр провода, требующие замены или ремонта.
Что делать, если мультиметр не показывает 12 В
Первым шагом проверьте правильность подключения щупов: красный к положительной клемме, черный – к отрицательной или корпусу. Убедитесь, что выбран режим измерения постоянного напряжения (DCV) и диапазон не ниже 20 В.
Если мультиметр показывает 0 В или значение значительно ниже 12 В, проверьте исправность источника питания. Измерьте напряжение непосредственно на аккумуляторе или блоке питания. При отсутствии напряжения возможна разрядка аккумулятора, неисправность блока или повреждение проводки.
Осмотрите предохранители в цепи питания. Сгоревший предохранитель обрывает цепь и приводит к отсутствию напряжения на выходе. Замените неисправный элемент и повторите измерение.
Проверьте целостность проводов и контактов, особенно на клеммах и местах соединения. Коррозия, ослабленные или оборванные провода могут вызвать потерю напряжения. Используйте прозвонку или режим проверки сопротивления мультиметра для диагностики.
Если мультиметр не реагирует вообще, убедитесь в исправности самого прибора: проверьте батарейки, целостность щупов и работоспособность дисплея. Для проверки подключите мультиметр к известному источнику напряжения.
При сохранении проблемы замените мультиметр или обратитесь к специалисту для комплексной диагностики электросистемы.
Вопрос-ответ:
Как правильно выставить мультиметр для измерения постоянного напряжения 12 В?
Для измерения напряжения 12 В необходимо перевести мультиметр в режим измерения постоянного напряжения (обычно обозначается символом «DCV» или «—»). Если мультиметр имеет несколько диапазонов, выберите диапазон с максимальным значением не меньше 20 В. После этого подключите красный щуп к положительному контакту, а черный — к отрицательному, избегая короткого замыкания. При правильном подключении на экране появится значение напряжения.
Почему мультиметр показывает 0 В при проверке 12 В, хотя питание точно есть?
Если при проверке напряжения на источнике питания мультиметр показывает 0 В, возможны несколько причин: неверно подключены щупы (например, перепутана полярность), выбран неправильный режим измерения, неисправен сам мультиметр или нет контакта с проверяемыми клеммами. Также может отсутствовать напряжение из-за повреждения проводки или разряда аккумулятора. Рекомендуется проверить настройки мультиметра и контакт щупов с проводами.
Как определить, что напряжение 12 В нестабильно или проседает по проводам?
Для выявления просадки напряжения измерьте напряжение непосредственно на источнике питания и сравните с показаниями на конце проводки или на нагрузке. Если на выходе мультиметр показывает заметно меньше 12 В, значит, происходит падение напряжения. Это может быть связано с плохими контактами, повреждением проводов или слишком большим сопротивлением. Регулярное сравнение значений в разных точках поможет выявить проблемный участок.
Можно ли измерять напряжение 12 В мультиметром с автоматическим выбором диапазона?
Да, измерение возможно. Мультиметры с функцией автоопределения диапазона самостоятельно подберут подходящий уровень измерений, что упрощает процесс. Однако стоит убедиться, что устройство настроено именно на постоянное напряжение, а не на переменное или другой режим, иначе показания будут неверными. При необходимости можно переключиться на ручной режим для более точного контроля.
Какие меры предосторожности следует соблюдать при измерении напряжения 12 В мультиметром?
Перед началом работы необходимо проверить исправность щупов и корпуса мультиметра. Следует избегать касания металлических частей щупов во время измерения, чтобы не получить короткое замыкание или травму. Подключать прибор только при выключенном устройстве или соблюдая аккуратность с напряжением, чтобы не повредить оборудование. Также не стоит превышать максимально допустимый диапазон прибора, чтобы избежать выхода его из строя.
Как правильно подключить щупы мультиметра для измерения напряжения 12 В?
Для измерения постоянного напряжения 12 В черный щуп подключают к общему (COM) разъему мультиметра, а красный — к разъему, помеченному знаком «V». При измерении касаются щупами к точкам цепи: красным — к положительной клемме, черным — к отрицательной или массе. Важно не перепутать полярность, иначе прибор покажет отрицательное значение или сигнал ошибки. Перед подключением стоит проверить, что мультиметр настроен на измерение постоянного напряжения, а диапазон выбран с запасом выше 12 В.
