Контроллер мотор колеса – это электронный узел, управляющий передачей электрической энергии от аккумулятора к электродвигателю. Его основная задача – регулировать параметры работы мотор-колеса в зависимости от сигналов, поступающих от ручки газа, датчиков скорости, торможения и педалей. Контроллер не просто включает и выключает питание – он формирует импульсы определённой частоты и длительности, управляя моментом и скоростью вращения двигателя.
На практике контроллеры используют широтно-импульсную модуляцию (ШИМ) для точного регулирования напряжения на обмотках мотора. Например, при частоте ШИМ 15–20 кГц обеспечивается плавная и бесшумная работа колеса даже на низких скоростях. В современных системах применяются MOSFET-транзисторы, выдерживающие токи до 30–50 А и напряжение до 72 В, что позволяет эффективно использовать контроллеры в электровелосипедах и скутерах средней мощности.
Контроллер также выполняет функции защиты: от перегрузки по току, перегрева и короткого замыкания. Встроенные датчики температуры и обратной связи от фаз мотора позволяют системе автоматически ограничивать мощность при перегреве, снижая риск выхода из строя. Некоторые модели поддерживают работу с бесщеточными двигателями (BLDC) с использованием датчиков Холла или по схеме sensorless – без датчиков, по ЭДС на обмотках.
Для эффективной работы контроллера важно правильное подключение фазных проводов и сигнальных кабелей. Ошибки на этом этапе приводят к рывкам, снижению КПД или полной остановке двигателя. Производители обычно указывают рекомендуемые комбинации подключения, а также предоставляют режимы самотестирования и автообучения, упрощающие настройку системы без специальных приборов.
Назначение контроллера в системе электропривода
Контроллер мотор-колеса выполняет ключевую функцию согласования параметров между источником питания, управляющими командами и исполнительным звеном – электродвигателем. Он получает сигналы от датчиков положения дроссельной ручки, температуры, скорости вращения ротора и других сенсоров, обрабатывает их в реальном времени и формирует управляющие импульсы для подачи тока на обмотки двигателя.
Контроллер регулирует силу тока и напряжение, поступающие на статор, обеспечивая тем самым стабильную тягу и плавность хода при изменении нагрузок или условий движения. Он реализует алгоритмы ШИМ-модуляции, обеспечивая точное управление моментом и скоростью вращения, что критически важно для снижения энергопотерь и продления ресурса компонентов.
Отдельное назначение контроллера – защита системы. При перегреве, коротком замыкании, обрыве фаз или превышении допустимого напряжения, контроллер мгновенно инициирует отключение или переходит в аварийный режим, предотвращая повреждение аккумулятора и двигателя. Кроме того, он контролирует фазировку тока, обеспечивая синхронизацию вращения ротора с магнитным полем, особенно в бесщёточных BLDC-системах.
Современные контроллеры также обеспечивают рекуперативное торможение, возвращая избыточную энергию обратно в аккумулятор. Это реализуется через точную дозировку тока обратного направления в процессе замедления, без необходимости механических узлов.

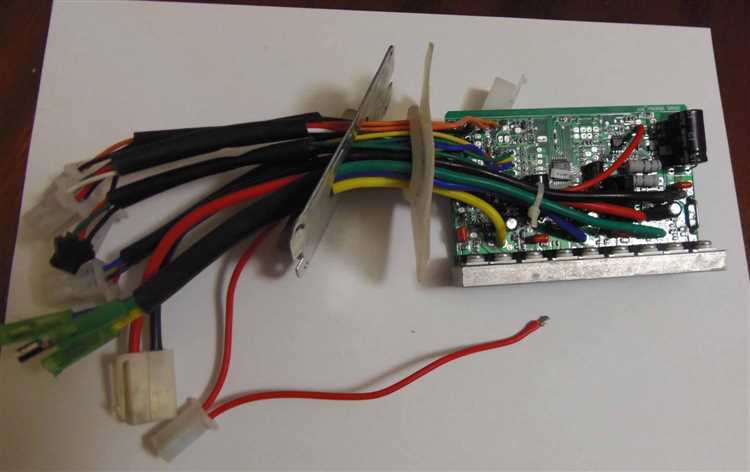

Как контроллер управляет подачей тока на обмотки
Контроллер мотор-колеса осуществляет управление током на обмотки статора с помощью широтно-импульсной модуляции (ШИМ) и транзисторных ключей (обычно MOSFET или IGBT). Эти ключи включаются и выключаются с высокой частотой, что позволяет точно регулировать силу тока в каждой фазе обмотки.
Векторное управление (FOC) или метод шестиступенчатой коммутации применяется для формирования вращающегося магнитного поля. Контроллер, получая данные от датчиков Холла или используя алгоритмы обратной ЭДС, определяет точное положение ротора и формирует сигналы для подачи тока в нужную фазу в нужный момент времени. Это обеспечивает синхронизацию магнитного поля с вращением ротора, минимизируя потери и повышая КПД.
Ток в каждой фазе измеряется с помощью шунтов или токовых трансформаторов. Контроллер сравнивает фактические значения с заданными, и на основе этого регулирует ШИМ, поддерживая необходимую форму и амплитуду тока. Это критично для стабильной работы мотора под нагрузкой, особенно на низких оборотах.
Контроллер также обеспечивает защиту: при перегрузке или перегреве ток на обмотки снижается либо полностью отключается. В зависимости от прошивки, возможно динамическое перераспределение нагрузки между фазами для предотвращения локального перегрева.
Точная настройка временных параметров коммутации, углов опережения и алгоритмов сглаживания сигнала позволяет минимизировать вибрации, улучшить отзывчивость системы и увеличить ресурс мотор-колеса.
Роль датчиков Холла в работе контроллера
Датчики Холла встроены в статор мотор-колеса и фиксируют положение ротора относительно обмоток. Каждый датчик срабатывает при прохождении рядом с магнитом ротора, формируя логический сигнал, соответствующий текущему положению магнитного поля.
Контроллер использует сигналы с трёх датчиков Холла для определения точного момента переключения тока между фазами. Это критически важно для формирования вращающегося магнитного поля, синхронизированного с положением ротора. Без этой информации невозможна стабильная работа бесщеточного двигателя в низком и среднем диапазоне оборотов.
При старте с места контроллер опирается исключительно на показания датчиков Холла, поскольку ЭДС в обмотках отсутствует. Данные от датчиков позволяют избежать рывков и обеспечить плавное ускорение даже под нагрузкой. Также при торможении рекуперацией контроллер продолжает ориентироваться на сигналы Холла для точного управления обратным током.
Неверная работа или отсутствие сигнала хотя бы от одного датчика вызывает рассинхронизацию фаз, провалы тяги или резкие рывки. Для диагностики используется осциллограф или специализированные тестеры, позволяющие проверить логическую последовательность сигналов в движении. Замена датчиков возможна, но требует точного позиционирования относительно магнитной системы ротора.
Алгоритмы изменения скорости и крутящего момента
Контроллер мотор-колеса использует конкретные алгоритмы для точной регулировки скорости вращения ротора и величины крутящего момента. Эти параметры зависят от положения ротора, нагрузки, сигнала дросселя и электрических характеристик двигателя.
Основной алгоритм регулировки – это управление широтно-импульсной модуляцией (ШИМ). Изменяя скважность сигнала, контроллер регулирует среднее напряжение на обмотках, что прямо влияет на скорость вращения.
- При увеличении скважности ШИМ повышается среднее напряжение на фазах, что ускоряет мотор.
- При снижении скважности уменьшается напряжение, что снижает скорость.
Для изменения крутящего момента контроллер управляет током, протекающим через обмотки. Чем выше ток, тем больше магнитное поле, и, соответственно, тем выше момент на валу. Алгоритм основан на оценке текущего тока и требуемой тяги.
- Контроллер измеряет ток через каждый фазный провод с помощью шунтов или датчиков тока.
- Сравнивает измеренное значение с заданным (определённым по положению ручки газа или алгоритмом компенсации подъёма/нагрузки).
- Корректирует ШИМ для достижения нужного тока и, соответственно, нужного момента.
В более продвинутых системах применяется векторное управление (FOC), которое обеспечивает независимое управление токами по осям d и q. Это позволяет достичь:
- Мгновенной адаптации под изменение нагрузки без скачков скорости.
- Максимального КПД при любом уровне момента.
- Более плавного старта и торможения двигателя.
В условиях низкой скорости часто активируется режим работы с повышенным крутящим моментом (torque boost), временно увеличивая ток в пределах безопасных значений. Это важно при старте под нагрузкой или на подъёме.
Все алгоритмы контроллера завязаны на синхронность с положением ротора, определяемым с помощью датчиков Холла или расчётом ЭДС. Без этой синхронизации управление теряет точность, что приводит к рывкам и снижению эффективности.
Переключение режимов движения и логика их работы
Контроллер мотор-колеса поддерживает несколько режимов движения, каждый из которых активируется в зависимости от входных данных и условий эксплуатации. Наиболее распространённые режимы: экономичный, стандартный, турбо, рекуперация и круиз-контроль. Переключение между ними осуществляется с помощью цифровых команд, получаемых от панели управления или внешнего управляющего устройства по шине связи (например, UART, CAN, LIN).
Экономичный режим ограничивает максимальный ток, поступающий на обмотки, снижая пиковую мощность. Алгоритм управления при этом использует минимальные значения широтно-импульсной модуляции (ШИМ), уменьшая потери на нагрев и повышая КПД в условиях низкой нагрузки. Этот режим активен при малых углах открытия акселератора и минимальной частоте вращения.
Стандартный режим реализует сбалансированную подачу тока и напряжения, обеспечивая стабильное ускорение при сохранении умеренного энергопотребления. Контроллер в реальном времени отслеживает данные с датчиков Холла и акселератора, адаптируя ширину ШИМ и фазировку тока в зависимости от сопротивления нагрузки и скорости вращения.
Турбо-режим отключает ограничение тока и увеличивает амплитуду ШИМ до предельных значений, допустимых по характеристикам MOSFET’ов и термозащиты. Он используется для резкого ускорения или движения по наклонной поверхности. При этом контроллер использует предиктивную модель нагрева обмоток и силовых транзисторов, временно повышая допустимую температуру до заданного порога.
Рекуперативный режим активируется при торможении или сбросе акселератора. Логика контроллера переходит на инвертированный алгоритм коммутации, при котором мотор функционирует как генератор. Получаемая энергия направляется в аккумуляторный блок через блок реверсивного преобразователя с контролем напряжения и тока заряда.
Круиз-контроль удерживает фиксированную скорость независимо от положения ручки акселератора. Контроллер использует ПИД-регулятор, анализируя текущую скорость и корректируя выходной ток таким образом, чтобы свести отклонение от заданной скорости к минимуму. Активация режима осуществляется при длительном удержании постоянной скорости без колебаний управляющего сигнала.
Каждый режим имеет программно задаваемые параметры, доступные через конфигурацию прошивки. Рекомендуется использовать программное обеспечение производителя контроллера для точной настройки пределов тока, ШИМ и температурных ограничений под конкретную модель мотор-колеса и условия эксплуатации.
Защита от перегрева и перегрузки в контроллере
Контроллер мотор колеса оснащён встроенными системами мониторинга температуры силовых компонентов и обмоток двигателя. Для предотвращения перегрева используются температурные датчики, расположенные в критических точках – на силовых транзисторах и в корпусе мотора. При достижении пороговых значений температуры (обычно от 80°C до 100°C) контроллер снижает выходной ток, ограничивая нагрузку для охлаждения.
Для контроля перегрузки контроллер анализирует ток, протекающий через обмотки. Если ток превышает установленный максимальный уровень (например, 30-50% выше номинального значения двигателя), включается алгоритм ограничения тока, который уменьшает мощность или временно останавливает подачу энергии, чтобы защитить силовые ключи и аккумулятор.
Важной частью защиты является динамическая регулировка PWM-сигнала, позволяющая снизить мощность без резких сбоев работы. Это снижает риск повреждений и продлевает срок службы компонентов. Кроме того, контроллер осуществляет самотестирование при запуске и постоянно проверяет корректность работы датчиков температуры и тока.
Для повышения надежности используются дополнительные защитные механизмы, такие как защита от короткого замыкания, которая моментально отключает питание при возникновении аномалий. Рекомендуется устанавливать контроллер с адекватным теплоотводом и обеспечивать правильное охлаждение мотора, чтобы снизить нагрузочную температуру и минимизировать активацию защитных функций.
Типичные неисправности контроллера и их причины
Перегрев силовых элементов возникает из-за недостаточного охлаждения или превышения номинального тока. Часто причиной становится забитый радиатор, неисправный вентилятор или ошибка в алгоритмах управления током. Рекомендуется проверять температуру ключевых транзисторов и обеспечивать свободную циркуляцию воздуха.
Повреждение силовых транзисторов (MOSFET) происходит при коротких замыканиях в обмотках мотор-колеса или при резких перегрузках. Механические повреждения проводов и неправильная коммутация фаз также увеличивают риск выхода транзисторов из строя. Необходимо регулярно контролировать целостность проводки и качество пайки.
Сбои в работе датчиков Холла вызывают неправильное определение положения ротора и приводят к рывкам или остановке двигателя. Причинами могут быть загрязнение датчиков, механические смещения или сбои в подаче питания. Проверка и настройка датчиков обязательна для корректной работы контроллера.
Ошибки программного обеспечения проявляются в виде нестабильной работы, неправильной реакции на команды или невозможности переключения режимов. Причиной часто служат сбои в прошивке, некорректные параметры или повреждение памяти контроллера. Рекомендуется обновление и перепрошивка контроллера с использованием официальных инструментов.
Неисправности силового разъема и соединений приводят к периодическим обрывам питания или сигнала управления. Окисление контактов, плохой контакт и вибрации способствуют ухудшению электрического соединения. Регулярная проверка и чистка разъемов повышают надежность работы.
Рекомендации для предотвращения неисправностей: контроль температуры, регулярный осмотр электроники, качественное крепление и изоляция проводки, своевременное обновление ПО и корректная эксплуатация с учетом технических ограничений устройства.
Вопрос-ответ:
Как контроллер мотор колеса управляет скоростью вращения двигателя?
Контроллер регулирует скорость вращения двигателя, изменяя напряжение и форму тока, подаваемого на обмотки мотора. С помощью алгоритмов управления, таких как ШИМ (широтно-импульсная модуляция), он регулирует амплитуду и частоту подачи электричества, что влияет на скорость и крутящий момент. Контроллер также получает данные от датчиков положения ротора для точного согласования подачи тока с положением магнитов, обеспечивая плавное и стабильное вращение.
Почему в контроллере мотор колеса используются датчики Холла?
Датчики Холла служат для определения положения ротора двигателя в реальном времени. Эта информация необходима контроллеру для правильного коммутационного управления, то есть для точного переключения фаз обмоток мотора. Без этих данных контроллер не сможет синхронизировать подачу тока с движением ротора, что приведет к снижению эффективности, повышенному износу и возможным остановкам мотора.
Какие причины перегрева контроллера мотор колеса и как он защищается?
Перегрев контроллера часто возникает из-за длительной работы на высоких токах, плохого охлаждения, загрязнений или повреждений электронных компонентов. Для защиты используются термодатчики, которые при достижении критической температуры снижают нагрузку или полностью отключают мотор. Дополнительно контроллер может реализовывать защиту по току, ограничивая максимальный ток для предотвращения перегрузок и последующего нагрева.
В чем отличие работы контроллера бесщеточного мотора от контроллера коллекторного двигателя?
Контроллер бесщеточного мотора (BLDC) управляет током, подаваемым на обмотки, используя информацию о положении ротора и переключая фазы без физического контакта, что обеспечивает высокую надежность и эффективность. В коллекторных двигателях механические щетки и коммутатор обеспечивают переключение тока, а контроллер в основном регулирует питание и защиту. BLDC контроллер более сложен и точен, он снижает потери и износ по сравнению с коллекторным вариантом.
Как контроллер мотор колеса учитывает изменение нагрузки во время движения?
Контроллер непрерывно анализирует параметры работы двигателя, включая ток, напряжение и скорость вращения. При увеличении нагрузки, например при подъеме в гору, ток возрастает. Контроллер увеличивает подачу тока, чтобы поддержать нужный крутящий момент. Если нагрузка слишком высока, срабатывают защитные механизмы, ограничивающие ток для предотвращения повреждений. Таким образом обеспечивается адаптация работы мотора к текущим условиям движения.
Как контроллер мотор-колеса преобразует управляющие сигналы в движение колеса?
Контроллер мотор-колеса принимает сигналы от источника управления, например, от ручки газа или микроконтроллера, и преобразует их в управляющие команды для силовой части. Он регулирует подачу электрического тока на обмотки двигателя, меняя напряжение и силу тока, что приводит к изменению скорости и направления вращения колеса. Для точного управления используется импульсно-широтная модуляция (PWM), которая позволяет плавно изменять мощность, поступающую на мотор. Также контроллер учитывает обратную связь от датчиков, чтобы обеспечить стабильную работу и защиту от перегрузок.
Какие основные функции выполняет контроллер в системе мотор-колеса и почему они важны?
Контроллер отвечает за управление подачей тока на двигатель, защиту от перегрузок и перегрева, а также за корректное переключение режимов работы. Он регулирует скорость вращения, контролирует направление движения и обеспечивает плавный разгон и торможение. Кроме того, контроллер обрабатывает сигналы с датчиков положения ротора, что позволяет синхронизировать работу двигателя и минимизировать потери энергии. Такие функции помогают обеспечить надежность и долговечность мотор-колеса, улучшая комфорт и безопасность использования.
