Габаритные огни на ВАЗ 2106 служат для обозначения автомобиля в условиях недостаточной видимости – вечером, ночью, в тумане или при дожде. Они включаются независимо от работы основных фар и необходимы для соблюдения требований ПДД. За их неисправность может быть назначен штраф, согласно статье 12.5 КоАП РФ.
На панели управления ВАЗ 2106 предусмотрен отдельный переключатель, отвечающий за включение габаритных огней. Он расположен слева от рулевого колеса, рядом с переключателями наружного освещения. Внешне он представляет собой поворотную ручку с пиктограммой, изображающей две направленные в стороны лампы. При повороте ручки в положение «габариты» загорается контурное освещение передней и задней части автомобиля, а также подсветка номерного знака.
Перед включением габаритов необходимо убедиться в исправности ламп в передних и задних фонарях. В заводской комплектации используются лампы мощностью 5 Вт с цоколем W5W. При перегорании хотя бы одной лампы контур освещения становится неполным, что нарушает требования безопасности. Проверку ламп можно выполнить визуально или мультиметром, не снимая фонарь.
Если при повороте переключателя освещение не включается, рекомендуется проверить предохранитель №1 (10 А), расположенный в монтажном блоке под капотом. Также возможен обрыв провода массы или окисление контактов в колодке фонаря. Устранение таких неисправностей не требует сложных инструментов и может быть выполнено в гаражных условиях.
Где находится переключатель габаритных огней в салоне
На ВАЗ 2106 переключатель габаритных огней расположен на приборной панели, слева от рулевого колеса. Он объединён с переключателем ближнего и дальнего света фар и имеет три фиксированных положения.
- Нулевое положение – все наружные огни выключены.
- Среднее положение – включаются только габаритные огни и подсветка приборов.
- Крайнее верхнее положение – активируется ближний свет фар вместе с габаритами.
Для включения габаритов достаточно перевести рычажок вверх в среднее положение. Щелчок подтверждает активацию. При этом загораются контрольные лампы на щитке приборов.
Если переключатель не реагирует или отсутствует подсветка приборов, следует проверить предохранители в монтажном блоке, расположенном под капотом, рядом с аккумулятором.
Как распознать включенные габаритные огни по приборам
На панели приборов ВАЗ 2106 имеется световой индикатор, сигнализирующий о включении габаритных огней. Это контрольная лампа зелёного цвета с символом фонаря, расположенная в нижней части комбинации приборов, ближе к центру.
При повороте переключателя наружного освещения в положение габаритов лампа загорается одновременно с включением соответствующих огней автомобиля. Отсутствие её свечения при рабочей электросистеме свидетельствует о неисправности предохранителя, перегоревшей лампочке индикатора или проблемах с проводкой.
- Контрольная лампа загорается при включении первого положения переключателя наружного света.
- Цвет индикатора – зелёный, символ – схематичный передний фонарь.
- При включении ближнего или дальнего света лампа габаритов продолжает гореть, поскольку они работают совместно.
В тёмное время суток наличие включённых габаритов можно также подтвердить по подсветке комбинации приборов: при включении габаритов загорается подсветка шкал спидометра и тахометра.
Если при включении габаритов ни один из указанных признаков не наблюдается, следует проверить:
- Исправность контрольной лампы на панели.
- Работу подсветки приборов.
- Состояние предохранителей в монтажном блоке.
Как включить габариты при выключенном зажигании
На ВАЗ 2106 включение габаритных огней возможно даже при полностью отключённом зажигании. Это реализовано через прямое питание цепи габаритов от аккумулятора, минуя замок зажигания.
Для активации габаритов в этом режиме используйте левый рычаг под рулём. Переведите его в крайнее верхнее положение. Это положение отвечает за включение стояночного освещения и габаритных огней одновременно.
Если габариты не загораются при выключенном зажигании, проверьте предохранитель №1 в монтажном блоке. Также стоит убедиться, что контактная группа переключателя исправна, особенно при наличии люфта в рычаге. Важно проверить состояние проводки между аккумулятором, монтажным блоком и переключателем света, так как обрыв или окисление контактов могут блокировать подачу питания.
Для визуального контроля включения габаритов при выключенном зажигании обратите внимание на индикатор зелёного цвета на приборной панели и наружное освещение – должны гореть передние и задние габаритные огни.
В каком положении ключа зажигания работают габаритные огни
На ВАЗ 2106 габаритные огни работают независимо от положения ключа зажигания. Это реализовано конструктивно: питание на цепь габаритов подаётся напрямую с аккумулятора через предохранители и переключатель наружного освещения.
Габариты можно включить при любом положении ключа, включая полное его изъятие из замка. Это позволяет оставлять машину с включёнными габаритами при парковке в тёмное время суток, как того требуют ПДД в условиях недостаточной видимости.
Переключение габаритов осуществляется поворотом ручки на переключателе света, расположенном слева от рулевой колонки. Первый щелчок – включение габаритных огней и подсветки приборов, второй – ближний свет фар.
Если габаритные огни не включаются при вынутом ключе, следует проверить блок предохранителей, переключатель и состояние контактов в монтажном блоке. Также возможна переделка схемы владельцем – в таком случае цепь могла быть перенаправлена через замок зажигания, что нарушает штатную работу.
Что делать, если габариты не загораются при включении
Проверьте предохранитель №6 в монтажном блоке. Он отвечает за питание габаритных огней. Если предохранитель перегорел, замените его на новый с номиналом 10 А. Использование предохранителя с завышенным током может привести к оплавлению проводки.
Оцените состояние ламп в передних и задних фонарях. Если хотя бы одна из ламп перегорела, габаритные огни могут не работать с одной из сторон. Для проверки извлеките лампу и визуально осмотрите нить накала. При необходимости замените на лампу типа А12-5 или аналогичную, в зависимости от конкретного узла.
Осмотрите контакты патронов. Окисление или слабый прижим могут нарушать питание. Очистите контакты мелкой наждачной бумагой и обработайте контактной смазкой. Проверьте, плотно ли лампа установлена в патроне.
Проверьте переключатель света на приборной панели. При износе внутренних контактов возможны перебои в подаче питания. Снимите облицовку панели и прозвоните переключатель мультиметром в положении включения габаритов.
Проверьте «массу» на задних фонарях. Повреждённые или корродированные соединения массы вызывают нестабильную работу освещения. Очистите точки заземления, затяните крепления и при необходимости замените провод «массы».
При наличии прицепного устройства проверьте исправность розетки и проводки к ней. Повреждение цепей прицепа может нарушать работу штатных габаритов.

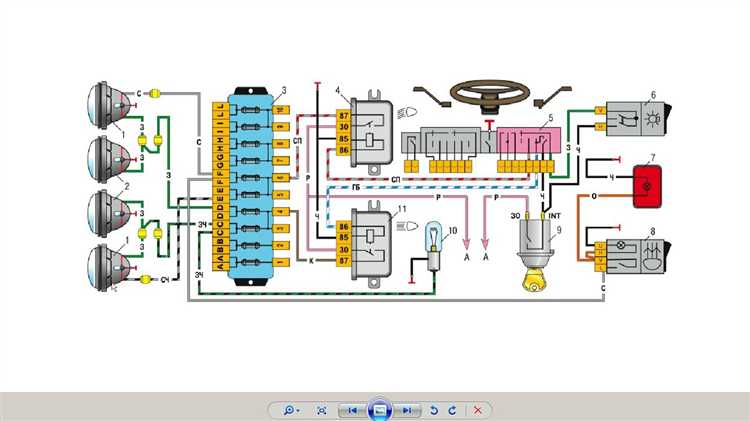

Если вышеуказанные действия не помогли, выполните прозвон всей цепи от переключателя до ламп с помощью схемы электропроводки. Особое внимание уделите разъёмам возле стоек кузова и в моторном отсеке.
Проверка предохранителей, отвечающих за габаритные огни
Для диагностики неисправности габаритных огней на ВАЗ 2106 важно проверить предохранители, отвечающие за их работу. Габаритные огни защищены отдельным предохранителем, который может перегореть в случае короткого замыкания или перегрузки.
Предохранители находятся в блоке предохранителей, который расположен в салоне под панелью приборов, с левой стороны. Для начала следует открыть крышку блока и осмотреть предохранители. На корпусе каждого предохранителя указан номинал тока, а также его назначение. Для работы габаритов обычно используется предохранитель на 10 А.
Если предохранитель перегорел, его необходимо заменить. Важно использовать предохранитель с точно таким же номиналом тока. Применение предохранителей с большим или меньшим номиналом может привести к выходу из строя других компонентов электросистемы.
При замене предохранителя убедитесь, что новый элемент установлен надежно, без зазоров. Если после замены предохранителя габаритные огни не включаются, возможно, проблема кроется в другом месте, например, в проводке или в самом переключателе.
Если предохранитель не перегорел, но проблема остается, стоит проверить его работоспособность с помощью мультиметра. Это поможет убедиться, что предохранитель не имеет внутренних повреждений, которые могут быть не видны невооруженным глазом.
Проверка и замена ламп в передних и задних габаритах
Для проверки исправности ламп в передних и задних габаритных огнях необходимо включить автомобиль и проверить работу каждого из этих огней. Если один из огней не горит, первым делом стоит проверить лампу.
Для замены лампы в переднем габарите следует открыть капот и найти разъем, к которому подключена лампа. Отсоедините разъем, снимите старую лампу и установите новую. Важно не касаться стекла новой лампы пальцами, чтобы не оставить следов, которые могут повлиять на её срок службы.
Для задних габаритов замена лампы происходит с использованием багажного отделения. Необходимо снять крышку, доступ к которой можно получить через багажник. После этого отсоедините проводку и аккуратно извлеките старую лампу. Установите новую, убедившись, что она правильно зафиксирована в гнезде.
При замене лампы стоит проверять не только её работоспособность, но и состояние контактов. При необходимости их можно очистить с помощью щетки или специального средства для контактов, чтобы избежать плохого контакта в будущем.
Как включить габариты отдельно с одной стороны автомобиля
Для включения габаритных огней только с одной стороны на ВАЗ 2106 потребуется использование режима аварийной сигнализации. При этом важно учитывать, что в стандартной комплектации автомобиля включение габаритов на одной стороне отдельно не предусмотрено.
Чтобы включить габариты только с одной стороны, выполните следующие действия:
1. Включите аварийную сигнализацию. Для этого необходимо нажать на кнопку включения аварийной сигнализации на панели управления. Это приведет к активации огней с обеих сторон.
2. Используйте выключатель поворота. После активации аварийной сигнализации включите сигнал поворота с той стороны, где вы хотите включить габарит. В этом режиме габаритные огни на соответствующей стороне остаются включенными, а на другой стороне – выключаются.
3. Проверка работы. Убедитесь, что только одна сторона автомобиля имеет включенные габаритные огни, а другая – нет. Это можно проверить, осмотрев внешний вид автомобиля с разных сторон.
Этот метод является простым и быстрым способом включения габаритов только с одной стороны. Однако стоит отметить, что такая функция не предусмотрена по умолчанию и может быть использована только в условиях аварийной ситуации или по требованию ПДД.
Вопрос-ответ:
Как включить габаритные огни на ВАЗ 2106?
Для включения габаритных огней на ВАЗ 2106 необходимо повернуть переключатель в положении «0» или в положение, соответствующее включению света на руле. Убедитесь, что зажигание включено или в положение «включено», если система позволяет работать габаритам при выключенном зажигании.
Что делать, если габаритные огни на ВАЗ 2106 не включаются?
Если габаритные огни не включаются, сначала проверьте предохранители, отвечающие за их работу. Если предохранитель цел, проверьте лампы на работоспособность и контакты в блоке. Иногда причиной может быть неисправность проводки или выключателя. В случае проблем с выключателем может потребоваться его замена.
Можно ли включить габаритные огни на ВАЗ 2106 при выключенном зажигании?
Да, на ВАЗ 2106 есть возможность включить габаритные огни при выключенном зажигании. Для этого необходимо правильно настроить переключатель в соответствующее положение. Это может быть полезно, если нужно оставить огни включенными, но не запускать двигатель.
Как проверить, включены ли габаритные огни на ВАЗ 2106?
Для проверки включенных габаритов обратитесь к панели приборов. На ней будет индикатор, который загорится, когда габаритные огни включены. Также, при включении габаритов, они должны быть видны снаружи автомобиля, особенно в темное время суток.
Где находится переключатель габаритных огней на ВАЗ 2106?
Переключатель габаритных огней на ВАЗ 2106 находится на рулевой колонке, рядом с рычагом управления фарами. Он обычно имеет несколько положений, в том числе для включения габаритов. Важно проверить, чтобы переключатель не был поврежден или загрязнен.
