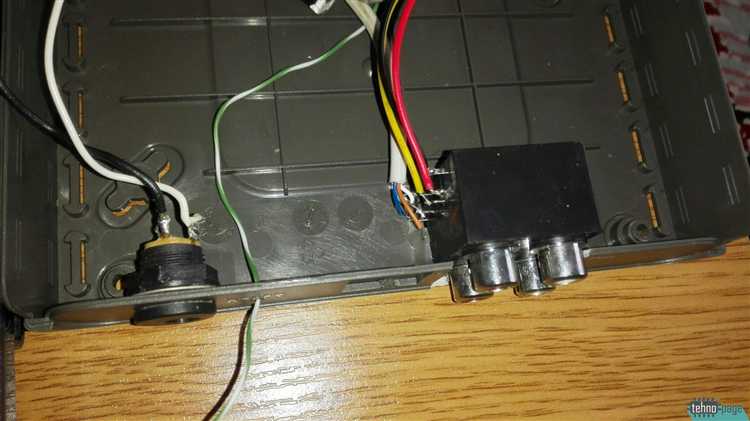

Mp3 модуль с usb как подключить

Подключение MP3 модуля с USB требует точного понимания технических характеристик и правильной схемы соединения. Для стабильной работы важно учитывать напряжение питания, обычно 5 В, и правильно подключать контакты питания, земли и аудиовыхода. Неправильное подключение может привести к искажениям звука или повреждению компонентов.

При выборе MP3 модуля необходимо обращать внимание на поддерживаемые форматы файлов и интерфейсы управления – большинство современных модулей используют UART или I2C для передачи команд. Чтобы интегрировать модуль с вашим устройством, нужно обеспечить совместимость уровней сигнала и правильно настроить программное управление.

Для подключения USB накопителя к MP3 модулю часто используется встроенный USB-хост контроллер. Важно учитывать особенности работы с файловой системой, чаще всего FAT32, чтобы модуль корректно считывал аудиофайлы. Также требуется правильное подключение динамиков или усилителя к выходу модуля для получения качественного звука.

Выбор подходящего mp3 модуля с USB для вашего устройства

Основные критерии при выборе mp3 модуля с USB зависят от технических параметров и совместимости с вашим оборудованием.

• Интерфейс подключения: наиболее распространённые варианты – UART (TTL), SPI и I2C. Для простоты интеграции выбирайте модуль с UART, если ваше устройство поддерживает последовательный порт.
• Форматы аудиофайлов: убедитесь, что модуль поддерживает не только MP3, но и форматы, которые вы планируете использовать, например, WAV, WMA или FLAC.
• Мощность звукового выхода: если вы планируете подключать динамики напрямую, обращайте внимание на выходную мощность усилителя встроенного в модуль, измеряемую в ваттах (Вт). Для наушников подойдут модули с низкой выходной мощностью, для динамиков – от 3 Вт и выше.
• Поддержка USB-накопителей: проверьте максимальный объём флешки, с которым работает модуль, а также файловую систему (FAT16, FAT32). Некоторые модули не работают с накопителями больше 32 ГБ.
• Управление воспроизведением: рассмотрите варианты команд управления (аппаратные кнопки, пульт, UART-команды). Модули с поддержкой AT-команд позволяют гибко интегрировать управление в ваше устройство.
• Наличие дополнительных функций: полезны функции автозапуска, циклического воспроизведения, эквалайзера, а также поддержка TF-карт для расширения хранения.

Для повышения стабильности работы выбирайте модули с встроенным стабилизатором питания и защитой от перенапряжений.

1. Сопоставьте интерфейс модуля с портами вашего устройства.
2. Проверьте совместимость с необходимыми форматами и объёмами USB-накопителей.
3. Оцените требования к звуку и мощности усилителя.
4. Определите, какой способ управления для вас удобнее и эффективнее.
5. Обратите внимание на дополнительные возможности, которые могут упростить эксплуатацию.

Правильный выбор mp3 модуля с USB позволит обеспечить качественное воспроизведение аудио и упростит интеграцию с вашим устройством без лишних доработок.

Подготовка питания для mp3 модуля с USB

MP3 модули с USB обычно требуют стабильное питание 5 В постоянного тока. Для обеспечения корректной работы рекомендуется использовать блок питания с выходным током не менее 1 А, чтобы гарантировать запас по мощности и избежать просадок напряжения при работе с флешкой и усилителем звука.

Перед подключением питания обязательно проверьте полярность: «+» должен идти на контакт VCC, а «-» – на GND. Ошибка в подключении может привести к выходу модуля из строя.

Рекомендуется применять стабилизированный источник питания, например, DC-DC преобразователь или качественный USB адаптер с фильтрацией помех. При наличии шумов в питании возможны искажения звука и нестабильная работа модуля.

Для снижения возможных помех на линии питания полезно добавить конденсаторы фильтрации: электролитический 100–220 мкФ и керамический 0,1 мкФ, подключённые параллельно между VCC и GND как можно ближе к модулю.

Если питание подаётся от аккумуляторного блока, убедитесь в наличии защиты от перенапряжения и просадки ниже 4.8 В, чтобы не повредить модуль и обеспечить корректную работу USB-интерфейса.

Не используйте нестабильные источники питания с выходным напряжением выше 5,5 В или ниже 4,7 В, поскольку это может привести к перезагрузкам или поломке USB-модуля.

Подключение аудиовыхода mp3 модуля к усилителю или динамикам

Для корректного подключения аудиовыхода mp3 модуля к усилителю или динамикам необходимо учитывать тип выходного сигнала и параметры нагрузки. Обычно mp3 модули с USB имеют линейный аудиовыход с уровнем около 1 В RMS, что требует подключения к входу усилителя с высокой входной чувствительностью (10 кОм и выше).

Используйте экранированный аудиокабель с разъемами, соответствующими выходу модуля и входу усилителя. Чаще всего применяются миниджек 3.5 мм или RCA. При отсутствии подходящих разъемов следует использовать переходники, сохраняя при этом качество сигнала.

Запрещается подключать аудиовыход mp3 модуля напрямую к динамикам без усилителя, так как выходной каскад модуля не рассчитан на нагрузку с низким сопротивлением (обычно 4-8 Ом). Это приведет к искажению звука и возможному повреждению устройства.

Если необходимо использовать динамики без внешнего усилителя, следует применять активные динамики с встроенным усилителем. В этом случае аудиовыход mp3 модуля подключается непосредственно к входу активной акустики.

Для защиты от шумов и помех используйте конденсатор емкостью 1-10 мкФ на аудиовыходе модуля, если возникают помехи или гул. Также рекомендуется проверить целостность и качество экранировки кабеля.

Интеграция управления модулем через кнопки или микроконтроллер

Для реализации управления mp3 модуля с USB через кнопки обычно используются входы модуля, предназначенные для управления воспроизведением, паузой, переключением треков и регулировкой громкости. Подключение кнопок производится к соответствующим контактам модуля с подтягивающими резисторами 10 кОм, чтобы исключить ложные срабатывания.

При использовании микроконтроллера управление обеспечивается передачей управляющих сигналов по протоколу UART или через цифровые входы модуля, если таковые имеются. Для UART следует настроить скорость передачи данных, обычно 9600 или 115200 бод, согласно документации конкретного модуля.

Команды управления по UART включают воспроизведение файла, паузу, выбор трека по номеру и регулировку громкости. Важна проверка контрольной суммы команды для корректной работы и защиты от ошибок передачи.

Рекомендуется использовать прерывания или периодический опрос состояния кнопок на стороне микроконтроллера с антидребезговой обработкой, например, программным фильтром по времени 20-50 мс или аппаратным RC-фильтром.

Для повышения стабильности управления через кнопки необходимо соблюдать правильное подключение общих проводов (GND), избегать длинных кабелей без экранирования и минимизировать помехи от других электронных компонентов.

При интеграции с микроконтроллером важно выделить отдельное питание для модуля и контроллера либо обеспечить фильтрацию питания, чтобы избежать сбоев в управлении из-за пульсаций напряжения.

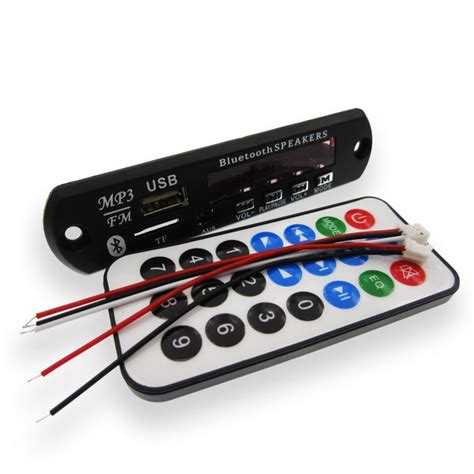

Настройка и тестирование воспроизведения с USB-носителя

Для корректной работы mp3 модуля с USB-носителем важно правильно подготовить флешку и настроить модуль перед тестированием воспроизведения.

• Формат USB-носителя должен быть FAT32 или exFAT, так как большинство mp3 модулей не поддерживают NTFS или другие файловые системы.
• Файлы аудио рекомендуется размещать в корне USB или в папках с простыми латинскими именами без пробелов и спецсимволов.
• Формат аудиофайлов должен соответствовать поддерживаемым модулем – чаще всего это MP3 с битрейтом до 320 kbps, иногда поддерживаются WAV или WMA.

Настройка модуля включает проверку правильного подключения питания и аудиовыхода, а также подключение USB-носителя к соответствующему разъему модуля.

1. Подключите модуль к источнику питания с напряжением согласно техническим характеристикам (обычно 5 В).
2. Вставьте USB-носитель в разъем USB модуля.
3. Используйте встроенные кнопки управления или внешний микроконтроллер для начала воспроизведения (команда PLAY или аналогичная).

Для тестирования воспроизведения:

• Убедитесь, что индикатор модуля показывает наличие USB-носителя.
• Запустите воспроизведение трека с USB. При отсутствии звука проверьте уровень громкости и подключение аудиовыхода.
• Проверьте переключение треков (вперед, назад) и остановку воспроизведения.
• Если используется микроконтроллер, протестируйте передачу команд управления по UART или другой интерфейс, согласно документации модуля.

При возникновении проблем с воспроизведением проверьте:

• Корректность файловой системы USB-носителя и формат аудиофайлов.
• Качество контактов USB-разъема и целостность кабелей.
• Совместимость mp3 модуля с конкретным типом флешки (рекомендуется использовать проверенные бренды).

После успешного тестирования модуль готов к интеграции в устройство с дальнейшей настройкой звука и управления.

Решение распространённых проблем при подключении mp3 модуля с USB

MP3 модуль не распознаёт USB-носитель. Проверьте файловую систему USB-флешки – большинство модулей поддерживают только FAT32. NTFS или exFAT не совместимы. Если флешка отформатирована иначе, выполните форматирование в FAT32. Убедитесь, что на USB нет скрытых файлов или папок, мешающих чтению.

Модуль не реагирует на кнопки управления. Проверьте корректность подключения управляющих линий (кнопок или микроконтроллера). Используйте мультиметр для проверки замыканий и правильного напряжения. Убедитесь, что кнопки не залипают и не имеют механических повреждений.

Питание нестабильное, модуль перезагружается. Используйте стабилизированный источник питания с соответствующим напряжением и током, рекомендованным производителем. Не подключайте питание через длинные или тонкие провода – падение напряжения может вызвать сбои.

Некорректное воспроизведение или сбои треков. Убедитесь, что файлы MP3 имеют стандартные битрейты и не повреждены. Избегайте слишком длинных имён файлов и вложенных папок – некоторые модули ограничены в структуре каталогов. Обновите прошивку модуля, если это возможно.

USB флешка не извлекается корректно. Перед отключением модуля выключите питание или используйте функцию безопасного извлечения, если предусмотрена. Пренебрежение этим может привести к повреждению файловой системы и невозможности чтения флешки модулем.

Вопрос-ответ:

Как правильно выбрать USB-порт для подключения mp3 модуля?

Выбор USB-порта зависит от характеристик устройства и самого модуля. Лучше использовать USB 2.0 или выше, так как они обеспечивают стабильную передачу данных и достаточную мощность для питания модуля. При подключении к компьютеру или микроконтроллеру убедитесь, что порт поддерживает работу с внешними USB-накопителями, а не только с периферией. В некоторых случаях полезно проверить документацию на устройство, чтобы избежать конфликтов с другими подключениями.

Почему mp3 модуль не распознаёт USB-накопитель после подключения?

Основные причины — неправильная файловая система флешки, неподдерживаемый формат или повреждённые данные. Большинство модулей работают с FAT32, иногда с exFAT, поэтому стоит форматировать USB-накопитель именно в эту файловую систему. Также важно проверить структуру папок и наличие файлов с поддерживаемыми расширениями (например, .mp3, .wav). Иногда модуль не может считать накопитель из-за слабого контакта или недостаточного питания, стоит проверить кабель и питание устройства.

Как правильно подключить аудиовыход mp3 модуля к усилителю?

Для подключения аудиовыхода обычно используют выход на разъёме типа 3.5 мм или RCA. Важно проверить, что выходной уровень сигнала совпадает с входным уровнем усилителя — обычно это линейный уровень (Line Out). Если выход слишком слабый, можно использовать предусилитель. Также следите за правильной полярностью и качеством соединительных кабелей, чтобы избежать помех и искажений звука.

Как обеспечить стабильное питание mp3 модуля при работе с USB?

Для стабильной работы требуется источник питания с постоянным напряжением 5 В и достаточным током (обычно 500 мА или больше). Если питание берётся с USB, убедитесь, что порт способен выдавать необходимую мощность. При использовании внешнего блока питания важно использовать качественные адаптеры и фильтры, которые уменьшают шумы и скачки напряжения. Дополнительно стоит проверить соединения на предмет коррозии и плохого контакта.

Можно ли управлять воспроизведением mp3 модуля через микроконтроллер?

Да, большинство модулей поддерживают управление через последовательный интерфейс (UART) или кнопки. Подключение к микроконтроллеру позволяет отправлять команды для запуска, паузы, смены треков и регулировки громкости. Для этого потребуется изучить документацию модуля и реализовать соответствующий протокол обмена. Такая схема даёт гибкость и расширяет возможности управления без необходимости физического взаимодействия с самим модулем.
