Бардачок в Subaru Forester SJ расположен перед передним пассажиром и представляет собой пластиковую нишу с откидной крышкой. Демонтаж этого элемента необходим при замене салонного фильтра, доступе к блоку предохранителей или установке дополнительного оборудования. Конструкция бардачка у данной модели предусматривает наличие стопоров, направляющих и крепёжных винтов, доступ к которым требует аккуратности и понимания последовательности действий.
Перед началом работы важно отключить питание бортовой сети, сняв клемму с аккумулятора. Это позволит избежать коротких замыканий при случайном касании электропроводки за бардачком. Для демонтажа потребуется только крестовая отвертка и немного свободного времени. Все крепления выполнены из пластика, поэтому усилия следует рассчитывать точно, избегая деформации элементов отделки.
Процедура снятия начинается с открытия бардачка и отсоединения ограничителя хода крышки с правой стороны. Далее необходимо сжать боковые стенки бардачка внутрь, чтобы освободить его из пазов направляющих. При необходимости полного демонтажа корпуса, откручиваются нижние винты, удерживающие основание бардачка, после чего он аккуратно извлекается наружу. Вся процедура занимает не более 10–15 минут при условии аккуратного подхода.
Где находится бардачок и какие элементы его удерживают
Бардачок на Subaru Forester SJ расположен в нижней части передней панели со стороны переднего пассажира. Он встроен в торпедо и имеет откидную крышку с замком, открывающимся вручную. Пространство внутри ограничено направляющими и боковыми упорами, предотвращающими выпадение содержимого при открытии.
Конструкция бардачка фиксируется в посадочном гнезде несколькими элементами:
- Две боковые стопорные скобы, расположенные по краям внутренней части корпуса бардачка. Они ограничивают угол его открытия и предотвращают полное выпадение при обычном использовании.
- Нижние шарнирные оси (петли), которые соединяют бардачок с панелью и позволяют ему свободно опускаться вниз. Они удерживают конструкцию при снятии и требуют точечного отсоединения.
- С правой стороны установлен амортизатор плавного открывания – демпфер. Он крепится к корпусу бардачка через шарнирное соединение и требует аккуратного отсоединения до демонтажа.
- За задней стенкой расположен фиксатор фильтра салона, который может мешать полному извлечению бардачка, если его не учитывать при демонтаже.
Перед снятием необходимо убедиться, что амортизатор отсоединён, а боковые ограничители выведены из зацепления – это позволит опустить бардачок полностью и получить доступ к его креплениям и внутренним компонентам.
Какие инструменты понадобятся для демонтажа бардачка
Для снятия бардачка на Subaru Forester SJ потребуется минимальный набор ручного инструмента. Основной элемент – крестовая отвертка средней длины (PH2). Ею откручиваются винты, фиксирующие бардачок к панели приборов и удерживающие ограничители хода крышки.
Пластиковая монтажная лопатка пригодится для аккуратного поддевания защелок и пластиковых элементов без риска повреждения декоративных панелей. Использовать металлические инструменты не рекомендуется из-за риска оставить царапины на внутренней отделке.
Фонарик или налобный светильник обеспечит хорошую видимость в глубине панели, особенно при работе в гараже или в вечернее время. Это облегчит поиск скрытых винтов и направляющих фиксаторов.
При наличии подсветки в бардачке может потребоваться съёмник клемм или тонкие пассатижи для отсоединения разъема электропитания без повреждений. Также желательно иметь небольшую магнитную тарелку для хранения крепежа, чтобы исключить его потерю в процессе разборки.

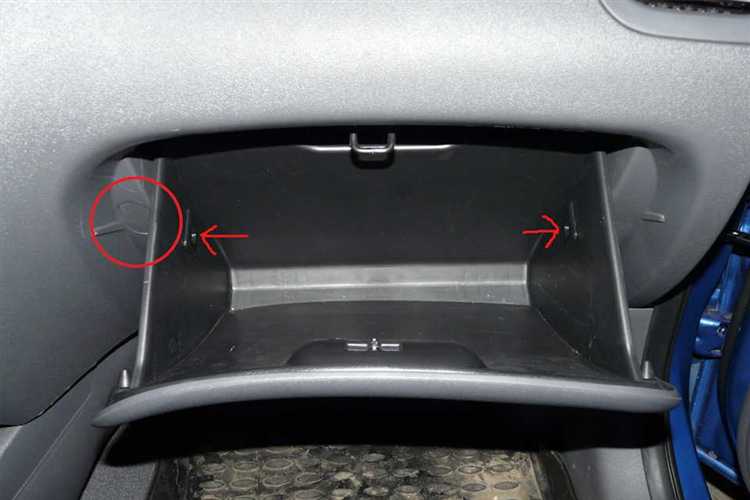

Как отсоединить ограничители открытия бардачка
На Subaru Forester SJ ограничители открытия бардачка находятся по бокам внутренней части крышки. Они фиксируют положение бардачка, не давая ему выпасть при открытии. Для доступа к ним необходимо полностью открыть бардачок, пока он не упрётся в ограничители.
Левый ограничитель представляет собой пластиковый зацеп, встроенный в корпус бардачка. Чтобы его освободить, слегка надавите на боковину бардачка внутрь салона и одновременно потяните крышку вниз. Это позволит вывесить ограничитель из зацепа.
Правый ограничитель выполнен в виде амортизирующей тяги (демпфера), соединённой с торцевой частью крышки. Для отсоединения необходимо аккуратно отстегнуть шарнирное соединение: возьмитесь пальцами за основание тяги и потяните её в сторону от крышки до щелчка. Не используйте металлические инструменты – это может повредить пластиковый фиксатор.
После снятия обоих ограничителей крышка бардачка станет свободной и готовой к дальнейшему демонтажу с направляющих креплений.
Как безопасно извлечь бардачок из посадочного места
После отсоединения ограничителей и амортизатора бардачок готов к извлечению. Чтобы избежать повреждений, выполняйте действия в строгой последовательности:
- Поддерживайте корпус бардачка обеими руками с нижней стороны, чтобы предотвратить его внезапное выпадение.
- Осторожно потяните бардачок на себя, одновременно слегка покачивая его влево и вправо – это поможет освободить боковые направляющие из пазов в панели.
- Следите, чтобы фиксирующие крючки, расположенные с боков бардачка, не зацепились за элементы торпеды. При необходимости аккуратно приподнимите корпус вверх или вниз, ориентируясь по усилию.
- После выхода направляющих из пазов полностью извлеките бардачок и отложите его на мягкую поверхность, чтобы избежать появления царапин.
Если внутри бардачка установлены провода (например, к подсветке или к блоку фильтрации воздуха), отключите соответствующие разъёмы до полного демонтажа. Не тяните за провода – используйте только разъёмы, нажимая на фиксатор.
Что делать с электропроводкой и разъёмами за бардачком
За бардачком Subaru Forester SJ расположены компоненты климат-контроля, блок предохранителей и разъёмы проводки, включая кабель управления сервоприводами и жгуты, ведущие к датчику салонной температуры. Перед снятием бардачка рекомендуется отключить клемму минус с аккумулятора, чтобы избежать короткого замыкания при работе с электрическими соединениями.
После демонтажа бардачка внимательно осмотрите область за ним. Жгуты проводов могут быть закреплены пластиковыми клипсами или направляющими. Для освобождения проводки используйте пластиковую лопатку или съёмник, избегая резких движений, чтобы не повредить изоляцию.
Если на задней стенке бардачка имеется подключение к освещению или к системе SRS (например, датчики удара или блок управления подушками безопасности), не отсоединяйте разъёмы до полной разрядки остаточного напряжения в системе – минимум 10 минут после отключения аккумулятора. Разъёмы системы SRS имеют жёлтую маркировку и требуют особой осторожности. При необходимости отключения нажмите фиксатор и аккуратно потяните разъём без перекосов.
При обратной сборке убедитесь в целостности всех проводов и разъёмов, особенно если они располагаются вблизи движущихся элементов, таких как дверца бардачка или воздуховоды. Жгуты не должны касаться металлических кромок или натягиваться при закрывании бардачка – это может привести к повреждениям в процессе эксплуатации.
Как установить бардачок обратно без повреждений
Перед установкой убедитесь, что все крепления и ограничители чисты от грязи и пыли, а пластиковые элементы не имеют трещин и деформаций.
Начинайте монтаж с подключения всех электропроводок и разъёмов, которые были отключены при снятии. Проводку аккуратно разместите в штатных канавках, чтобы избежать защемления и перетирания.
Установите бардачок на место, совмещая его крепления с посадочными отверстиями. Слегка надавливайте, чтобы избежать заеданий пластиковых защёлок.
После посадки бардачка в гнездо плавно закрепите ограничители открытия, если они предусмотрены. Проверьте их движение без усилий и заеданий.
Закрутите все винты и болты с рекомендованным усилием, чтобы не сорвать резьбу и не повредить крепления. Используйте подходящий инструмент с ограничителем момента затяжки, если он есть.
Проверьте работу бардачка: открытие и закрытие должны проходить плавно, без лишних люфтов и шумов. При необходимости подтяните крепеж или скорректируйте положение ограничителей.
Какие проблемы могут возникнуть при снятии бардачка и как их решить
Заклинивание защёлок и креплений. Частая причина – накопление пыли и засохшей смазки. Для решения используйте баллон с сжатым воздухом или мягкую кисточку, чтобы очистить защёлки. При сильном заедании аккуратно обработайте места соединения силиконовой смазкой на основе графита или сухой смазкой, избегая масел, которые могут загрязнить пластик.
Повреждение ограничителей открытия. Ограничители легко ломаются при резком рывке. Перед снятием убедитесь, что ограничители полностью отсоединены. Используйте пластиковую лопатку или тонкий инструмент, чтобы аккуратно отсоединить фиксирующие элементы, избегая металлических инструментов, которые могут повредить пластик.
Проблемы с электропроводкой и разъёмами. Некоторые модели Forester SJ имеют подсветку бардачка и другие электрокомпоненты. Перед снятием отключите аккумулятор, чтобы избежать коротких замыканий. Разъёмы отсоединяйте, нажав на специальные фиксаторы, без применения силы. При заедании используйте тонкий пластиковый инструмент для поддёма.
Трещины и повреждения пластика корпуса бардачка. Возникают при использовании чрезмерной силы или неправильном инструменте. Рекомендуется применять только пластиковые лопатки и следить за направлением усилия при снятии. При наличии трещин временно укрепите повреждённое место липкой лентой перед дальнейшими действиями.
Затруднённое снятие из-за крепёжных болтов и винтов. Некоторые крепления могут быть скрыты под декоративными накладками или заглушками. Используйте пластиковые инструменты для снятия накладок, избегая царапин. Проверьте наличие всех крепежей, чтобы избежать попыток выдергивания бардачка под нагрузкой.
Соблюдение последовательности действий и использование правильных инструментов снижает риск повреждений и ускоряет процесс снятия бардачка на Subaru Forester SJ.
Вопрос-ответ:
Как правильно подготовить автомобиль перед снятием бардачка на Subaru Forester SJ?
Перед демонтажем бардачка рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания и случайного срабатывания электрических систем. Также стоит освободить пространство вокруг панели, убрать все вещи из бардачка и при необходимости снять декоративные элементы, которые могут мешать доступу к креплениям. Это поможет избежать повреждений пластиковых деталей и упростит процесс.
Какие инструменты нужны для снятия бардачка на Subaru Forester SJ?
Для работы понадобятся: крестовая отвертка, плоская отвертка или пластиковая лопатка для снятия клипс и накладок, а также иногда может потребоваться торкс-отвертка (обычно T20 или T25) для винтов крепления. Рекомендуется использовать пластиковые инструменты, чтобы не повредить пластик панели и не оставить царапин.
Что делать с электропроводкой, которая находится за бардачком Subaru Forester SJ при его снятии?
После отсоединения бардачка нужно аккуратно отсоединить все электрические разъемы и провода, которые к нему подключены, например, подсветку или датчики. Разъемы обычно оснащены фиксаторами, которые нужно нажать или поддеть осторожно, чтобы избежать поломки. Желательно запомнить или сфотографировать расположение проводов, чтобы правильно подключить их обратно при установке.
С какими сложностями можно столкнуться при демонтаже бардачка и как их обойти?
Частая проблема — заедание клипс и защелок, особенно если пластик старый и хрупкий. Чтобы избежать поломки, не стоит прилагать чрезмерное усилие. Используйте пластиковую лопатку для аккуратного поддевания защелок, постепенно ослабляя крепления по периметру. Если бардачок не выходит, проверьте, не остались ли скрытые винты или крепления. Иногда мешают ограничители открытия, их нужно снять или отсоединить перед вытягиванием.
Как правильно вернуть бардачок на место после ремонта или замены?
Перед установкой проверьте целостность всех крепежных элементов и электропроводки. Аккуратно подключите все разъемы, затем вставьте бардачок в посадочное место, следя за совпадением защелок и креплений. Легкими нажатиями закрепите бардачок, не применяя излишнего давления. После установки проверьте работу всех функций, например, открытие-закрытие и подсветку. Если что-то не работает или бардачок не садится ровно, лучше разобрать и проверить правильность сборки.
Какие основные этапы нужно выполнить, чтобы снять бардачок на Subaru Forester SJ без повреждений?
Для снятия бардачка сначала необходимо освободить его от всех содержимых вещей. Затем аккуратно отсоедините ограничители открытия, чтобы не повредить крепления. После этого найдите и снимите все крепёжные элементы — это могут быть винты или клипсы, которые фиксируют бардачок в панели. Важно использовать подходящие инструменты, например, крестовую отвёртку и пластиковую лопатку, чтобы избежать царапин. Когда крепления сняты, осторожно вытяните бардачок, следя за проводкой, если она есть за ним. Если электропроводка присутствует, аккуратно отключите разъёмы. Такой подход позволит демонтировать бардачок без повреждений и с минимальными усилиями.
Почему бардачок на Subaru Forester SJ может не сниматься легко, и как решить эту проблему?
Иногда бардачок кажется застрявшим из-за того, что некоторые крепления остаются незамеченными или удерживают конструкцию слишком плотно. Это может быть связано с пружинными защёлками или скрытыми винтами, которые находятся под обшивкой или внутри бардачка. Если при попытке извлечь бардачок вы чувствуете сопротивление, не стоит применять силу, чтобы избежать повреждений. Лучше ещё раз внимательно проверьте все точки крепления, особенно в углах и под крышкой бардачка. Также причиной затруднений может стать электропроводка, которая ограничивает движение. В этом случае нужно аккуратно отсоединить все разъёмы. При необходимости можно использовать тонкую пластиковую лопатку для поддевания защёлок. Такой подход помогает избежать поломок и облегчает демонтаж.
