T-Con (Timing Controller) – это плата управления синхронизацией, установленная между основной платой телевизора и ЖК-матрицей. Она отвечает за точную передачу видеоинформации от процессора к каждому пикселю дисплея. Без исправного T-Con модуля изображение может искажаться, замирать или полностью исчезать.
Основная задача T-Con модуля – преобразование цифрового сигнала с платы управления в управляющие импульсы, необходимые для корректного отображения картинки. Он формирует тактовые сигналы, определяет порядок строк и кадров, управляет яркостью, контрастностью и синхронностью. От качества его работы зависит чёткость изображения, отсутствие артефактов и равномерная подсветка.
Модуль расположен отдельно от основной платы и, как правило, закреплён за ЖК-панелью. Он может быть интегрирован с шлейфом, ведущим к матрице, или находиться на отдельной плате. Наиболее распространённые симптомы неисправности T-Con – вертикальные или горизонтальные полосы, инвертированные цвета, мерцание, а также полное отсутствие изображения при наличии подсветки.
При диагностике телевизора важно проверить параметры питания на T-Con модуле (обычно 12 В или 5 В), исправность предохранителей и целостность шлейфов. В большинстве случаев замена этой платы возможна без пайки и требует лишь аккуратного демонтажа. При выборе новой платы необходимо точно совпадение маркировки и совместимость с моделью матрицы, а не только с моделью телевизора.
Где находится T-Con модуль и как его найти в телевизоре
T-Con модуль (Timing Controller) обычно располагается между основной платой (Main Board) и ЖК-матрицей телевизора. Его задача – преобразование сигнала от основной платы в управляющие импульсы для матрицы. Чтобы обнаружить этот компонент, потребуется частичная разборка задней крышки корпуса.
- Отключите телевизор от сети и положите его экраном вниз на мягкую поверхность.
- Снимите заднюю крышку, открутив винты по периметру.
- Найдите материнскую плату: к ней подключен шлейф от HDMI-разъёмов и блока питания.
- T-Con находится ближе к верхней части телевизора, за металлической или пластиковой защитной крышкой, сразу под матрицей.
- К нему подведены два тонких шлейфа, идущих вверх – к самой матрице, и один широкий шлейф снизу – от основной платы.
В некоторых моделях T-Con объединён с матрицей и не подлежит замене отдельно. В этом случае модуль может быть полностью скрыт под металлической рамкой или прикрыт изолирующим слоем. Перед извлечением важно сфотографировать все соединения, чтобы исключить ошибки при сборке.
Какие функции выполняет T-Con модуль в системе отображения
Основная задача T-Con – синхронизация сигналов. Он генерирует управляющие импульсы, определяющие, в какой момент должна обновляться каждая строка и каждый столбец пикселей. Любое отклонение во времени приводит к артефактам изображения, смещению или искажению кадров.
Кроме временной координации, T-Con выполняет обработку сигнала LVDS (Low-Voltage Differential Signaling) и преобразует его в сигналы Vcom, Gate и Source, необходимые для управления жидкокристаллической или OLED-панелью. Это обеспечивает точную адресацию каждого пикселя на экране.
Также модуль отвечает за коррекцию цветопередачи и яркости. Он регулирует уровни напряжений, подаваемых на субпиксели, чтобы достичь требуемых значений оттенков и контраста. В случае неисправности T-Con проявляются конкретные дефекты: мерцание, вертикальные полосы, инверсия цветов или полное отсутствие изображения при наличии подсветки.
При замене T-Con модуля важно подбирать модель, полностью совместимую с конкретной панелью, так как различия в прошивке и формате сигналов приводят к некорректной работе даже при идентичном разъеме подключения.
Признаки неисправности T-Con модуля и их диагностика
Полосы на экране. Вертикальные или горизонтальные полосы часто указывают на сбой в передаче видеосигнала между T-Con и матрицей. Особенно характерны тонкие линии одного цвета на однотонном фоне. Диагностика включает проверку шлейфов, идущих от T-Con к матрице, на предмет окисления или механических повреждений.
Чёрный экран при наличии подсветки. Если звук работает, а подсветка включается, но изображение отсутствует, вероятна неисправность T-Con. Убедитесь, что питание на модуль поступает (обычно 12V или 5V), с помощью мультиметра. Также следует проверить наличие сигнала с main board на входе T-Con.
Размытое или двоится изображение. Ошибки синхронизации и некорректная обработка видеоданных со стороны T-Con могут вызывать смещение изображения. Диагностика требует осмотра шлейфов и, при возможности, замены T-Con для исключения других причин.
Мерцание изображения. Частое мерцание или временное пропадание картинки связано с деградацией элементов T-Con, особенно при перегреве. Проверьте наличие термопрокладок и состояние конденсаторов. При температуре модуля выше 70 °C стабильность работы снижается.
Изображение с неправильными цветами. Искажения цветопередачи, например, появление зелёного или красного оттенка на всём экране, могут быть вызваны ошибкой обработки сигнала. Рекомендуется протестировать выходные сигналы T-Con с осциллографом, если имеется доступ к технической документации на модель панели.
Замена T-Con модуля целесообразна после исключения проблем с матрицей, main board и шлейфами. Визуальный осмотр, проверка питания и тепловой режим – минимальный набор для диагностики.

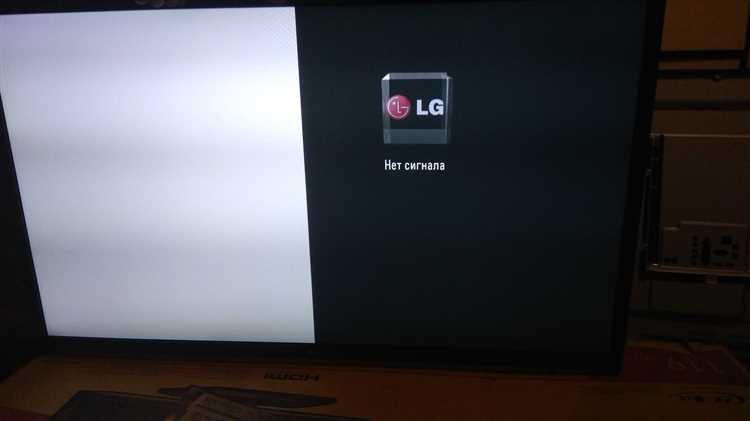

Чем T-Con модуль отличается от основной платы и блока питания
T-Con (Timing Controller) управляет передачей изображения от основной платы к матрице. Он синхронизирует сигналы, преобразует данные LVDS или eDP в сигналы, понятные панели, и контролирует обновление строк и столбцов экрана. Его расположение – обычно под металлическим экраном в верхней или центральной части телевизора, ближе к матрице.
Основная плата (Main Board) обрабатывает входящие видеосигналы с HDMI, USB, антенны и других источников. Она содержит процессор, тюнер, декодеры и память. Через неё проходят все данные, поступающие в телевизор, включая команды от пульта. Основная плата отправляет обработанный видеосигнал на T-Con.
Блок питания (Power Supply Unit) преобразует сетевое напряжение в нужные уровни: 12В, 24В, 5В и другие, которые подаются на основную плату, T-Con и подсветку. Он также управляет включением и выключением телевизора, подавая сигналы на остальные модули.
Главное отличие T-Con – он не обрабатывает входящие данные и не обеспечивает питание. Его задача – точная передача графической информации на матрицу. При проблемах с изображением (полосы, искажения, задержка обновления) следует проверять T-Con, а не блок питания или основную плату.
Можно ли заменить T-Con модуль самостоятельно и что для этого нужно
Самостоятельная замена T-Con модуля возможна, если вы обладаете базовыми навыками обращения с электроникой и понимаете схему конструкции телевизора. T-Con (Timing Controller) расположен под задней крышкой, чаще всего в центральной верхней части корпуса, между материнской платой и шлейфами, ведущими к экрану.
Для замены потребуется: крестовая отвертка, антистатические перчатки, пластиковая лопатка (для снятия защёлок), мультиметр (для проверки питания), а также сам T-Con модуль, полностью совместимый с моделью телевизора. Маркировка совместимого модуля обычно указывается на шильдике оригинальной платы, например: V500HJ1-CE1.
Перед началом работы отключите телевизор от сети и подождите не менее 10 минут для полной разрядки накопителей. Снимите заднюю крышку, аккуратно отсоедините шлейфы от T-Con модуля, предварительно сфотографировав их расположение. Все разъёмы отключаются без усилия: при малейшем сопротивлении проверьте наличие фиксаторов.
Установите новый модуль, подключите шлейфы и питание, соберите корпус и протестируйте телевизор. Если изображение отсутствует или искажено, возможна несовместимость платы или повреждение одного из шлейфов. Также проверьте питание T-Con модуля: напряжение на входе должно составлять 12В (в зависимости от модели может отличаться).
Замена не требует пайки, но при отсутствии опыта велика вероятность повреждения тонких шлейфов. В таких случаях лучше обратиться в сервисный центр.
Как подобрать совместимый T-Con модуль по модели телевизора
Для выбора подходящего T-Con модуля необходимо точно определить модель телевизора, включая серию и номер модели с заводской наклейки или документации. Важно учитывать номер платы T-Con, который обычно указан на самой плате или в сервисном меню устройства.
Совместимость T-Con модуля зависит от версии панели и контроллера, а также от разрешения экрана и типа подключения. При покупке модуля необходимо сверять маркировку, например, код платы формата «V-xxx» или «T-con-xxx», с оригинальной деталью.
Использование T-Con модуля, не соответствующего версии панели, приводит к искажению изображения, отсутствию сигнала или полному отказу экрана. Рекомендуется заказывать модуль у официальных поставщиков или в специализированных сервисах, где можно уточнить совместимость по базе данных производителей.
При отсутствии точной информации о модели T-Con модуля можно запросить у производителя или через интернет-сообщества сервисных специалистов. Важно избегать универсальных замен, так как даже схожие по внешнему виду платы могут иметь критичные отличия в протоколах передачи данных.
В итоге, подбор сводится к строгому соответствию маркировки T-Con платы и модели телевизора с проверкой серийных номеров и идентификаторов, указанной производителем. Это гарантирует корректную работу и продлит срок службы экрана.
Вопрос-ответ:
Что такое T-Con модуль в телевизоре и какую функцию он выполняет?
T-Con модуль — это плата управления, которая отвечает за преобразование сигнала от основной платы телевизора в изображение, видимое на экране. Он формирует и контролирует работу матрицы дисплея, обеспечивая правильное отображение картинки, управляя подсветкой и цветами.
Почему может потребоваться замена T-Con модуля в телевизоре?
Замена T-Con модуля необходима в случае его неисправности, которая проявляется различными проблемами с изображением: полосами, мерцанием, искажениями цвета или отсутствием картинки. Иногда плата выходит из строя из-за перегрева или заводского брака, и замена помогает восстановить нормальную работу дисплея.
Как проверить, что проблема с телевизором именно в T-Con модуле?
Одним из способов проверки является визуальный осмотр модуля на наличие повреждений или вздувшихся конденсаторов. Также можно временно подключить рабочий T-Con модуль от аналогичной модели телевизора, чтобы увидеть, исчезнут ли неисправности изображения. Еще помогают диагностические коды или сообщения на сервисных меню, доступных у некоторых телевизоров.
Можно ли самостоятельно заменить T-Con модуль, если он вышел из строя?
Замена T-Con модуля возможна самостоятельно при наличии определённых навыков и аккуратности. Нужно отключить телевизор от сети, снять заднюю крышку, аккуратно отсоединить шлейфы и заменить модуль. Однако важно подобрать точно совместимую деталь и соблюдать меры предосторожности, чтобы не повредить другие компоненты. Если опыта нет, лучше обратиться к специалисту.
Как влияет T-Con модуль на качество изображения телевизора?
T-Con модуль отвечает за преобразование цифрового сигнала в команды для пикселей матрицы. От его работы зависит четкость, цветопередача и стабильность изображения. Если модуль работает корректно, картинка выглядит ровной и насыщенной, а при неисправности можно заметить искажения, мерцания или пропадание цвета.
