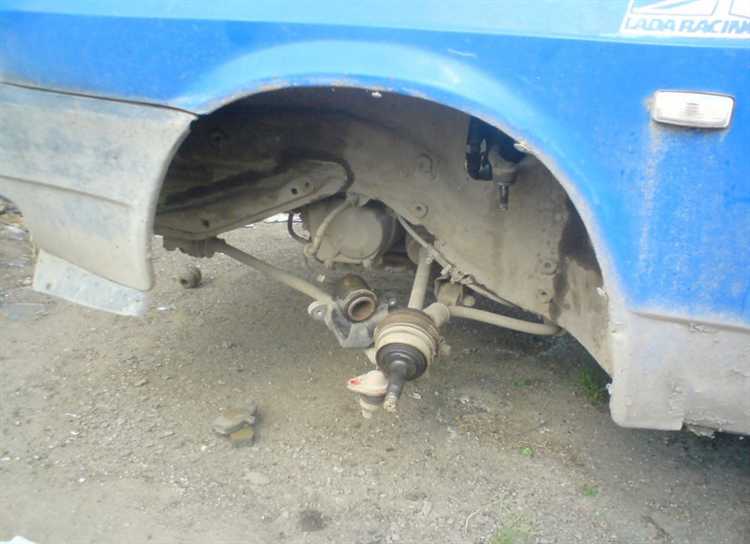

Как вал привода передаёт крутящий момент на колёса
Вал привода колеса служит для передачи крутящего момента от главной передачи к ступицам ведущих колёс. Основная задача – обеспечить передачу вращения с минимальными потерями и с учётом подвижности подвески и углов поворота колёс.
Крутящий момент сначала поступает на внутренний шарнир равных угловых скоростей (ШРУС), соединённый с выходным валом дифференциала. Этот шарнир компенсирует осевые перемещения и углы при вертикальных колебаниях подвески. Далее момент передаётся через сам вал, выполненный обычно из закалённой стали, обладающей высокой сопротивляемостью крутящим нагрузкам и вибрациям.
На другом конце вала установлен внешний ШРУС, связанный со ступицей колеса. Он компенсирует изменения угла при поворотах колеса, сохраняя постоянную скорость вращения. Это критично для переднеприводных автомобилей, где колёса одновременно управляют движением и направлением.
Надёжность передачи зависит от точной балансировки вала, состояния пыльников ШРУСов и корректной установки. Изношенные шарниры приводят к биениям, шуму и потере мощности. При замене или обслуживании следует использовать оригинальные или проверенные аналоги, соответствующие моменту затяжки и длине вала под конкретную модель автомобиля.
Из каких компонентов состоит вал привода колеса
Вал привода колеса представляет собой сборочную единицу, включающую несколько функционально важных элементов, каждый из которых обеспечивает передачу крутящего момента и компенсацию перемещений подвески.
- Шлицевой участок – обеспечивает подвижное соединение с полуосевым фланцем или внутренним шарниром. Позволяет валу изменять длину при работе подвески.
- Внутренний шарнир равных угловых скоростей (ШРУС) – передаёт крутящий момент от трансмиссии на вал с возможностью осевого смещения. Чаще всего применяется трипоидный шарнир или шариковый шарнир с глубокими канавками.
- Внешний ШРУС – соединяет приводной вал со ступицей колеса. Конструкция обеспечивает поворот колеса при сохранении постоянной скорости вращения.
- Полый или сплошной стержень – основная часть вала, изготовленная из закалённой стали, передаёт вращение между шарнирами. Диаметр и толщина стенки подбираются с учётом мощности двигателя и веса автомобиля.
- Защитные чехлы (пыльники) – закрывают ШРУСы от попадания влаги и пыли. Выполнены из маслостойкой резины или термопластика, крепятся хомутами к корпусам шарниров.
- Стопорные кольца и крепёж – фиксируют шарниры на валу и обеспечивают надёжное соединение с коробкой передач и ступицей. Различаются по конструкции в зависимости от модели автомобиля.
Компоновка вала может отличаться в зависимости от типа привода (передний, задний, полный), компоновки подвески и архитектуры трансмиссии. При подборе или замене вала необходимо учитывать не только геометрию и длину, но и тип ШРУСов, а также параметры жёсткости и массу вращающихся компонентов.
Отличия конструкции вала привода переднего и заднего моста
Вал привода переднего моста чаще всего имеет более сложную конструкцию по сравнению с валом заднего моста. Это обусловлено необходимостью передачи крутящего момента на управляемые колёса, которые постоянно изменяют угол поворота. Для компенсации этих движений применяются шарниры равных угловых скоростей (ШРУСы) – внутренний и наружный, обеспечивающие постоянную скорость вращения независимо от угла поворота колеса.
Передний привод требует наличия гибких соединений и подвижных элементов. Наружный ШРУС устанавливается ближе к ступице и предназначен для работы в условиях изменяющегося угла поворота. Внутренний ШРУС, расположенный со стороны коробки передач, компенсирует продольные перемещения подвески. В конструкции могут использоваться телескопические элементы или шлицевые соединения, обеспечивающие необходимую длину при работе подвески.
Вал привода заднего моста, особенно в случае классической схемы с неуправляемыми задними колёсами, значительно проще. Он, как правило, оснащается крестовинами или карданными шарнирами, которые работают при постоянном или незначительно изменяющемся угле. В заднеприводных автомобилях с зависимой задней подвеской приводной вал может быть неразрезным и без подвижных соединений по длине. Это увеличивает его прочность и снижает износ.
Ещё одно конструктивное отличие – размеры и материалы. Валы переднего привода часто короче, но имеют большую сложность обработки из-за точных посадок и требований к геометрии ШРУСов. Задние приводы могут использовать более длинные и массивные валы, особенно в полноприводных системах, где вал работает в условиях высоких нагрузок и требует усиленной конструкции.
При проектировании рекомендуется учитывать не только геометрию подвески, но и характер распределения массы автомобиля. У переднеприводных моделей более высокие нагрузки на переднюю ось приводят к повышенному износу шарниров и требуют регулярного контроля пыльников. Задние валы более долговечны, но чувствительны к дисбалансу и требуют точной балансировки при замене или ремонте.
Типы шарниров равных угловых скоростей и их роль в работе вала
Шарниры равных угловых скоростей (ШРУСы) обеспечивают передачу крутящего момента от приводного вала к колёсам с сохранением постоянной угловой скорости, независимо от изменения углов между соединяемыми элементами. Это критически важно для устойчивости движения, особенно при поворотах и ходе подвески.
Существует два основных типа ШРУСов, применяемых в автомобильных приводах:
- Шариковые внешние (тип Бирфильда) – устанавливаются на стороне колеса. Обеспечивают большую угловую подвижность (до 50°) и компенсируют изменения положения колеса при повороте и ходе подвески. Основной элемент – сепаратор с шестью шариками, расположенными в направляющих канавках корпуса и ступичного вала.
- Триподные внутренние – монтируются со стороны коробки передач. Позволяют осевое перемещение вала и угловое смещение до 25°. Состоят из корпуса с тремя направляющими и триподного вала с роликами, вращающимися в направляющих.
В условиях эксплуатации особенно важна целостность пыльников ШРУСов, так как попадание грязи и влаги ведёт к ускоренному износу шарнира. Рекомендуется:
- Проверять состояние пыльников при каждом техническом обслуживании.
- Заменять пыльники при первых признаках трещин или подтёков смазки.
- Использовать оригинальную или совместимую смазку при замене ШРУСов или их компонентов.
Правильный выбор и техническое обслуживание ШРУСов напрямую влияет на ресурс привода колеса, плавность хода и безопасность движения.

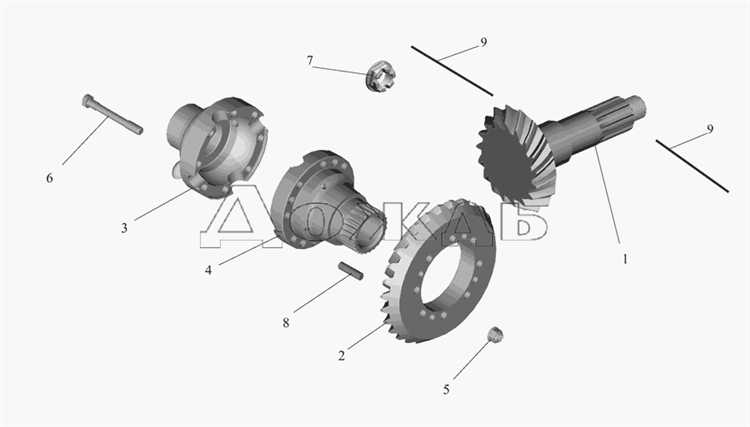

Материалы, применяемые при изготовлении приводных валов
Приводные валы изготавливаются из конструкционных сталей, обладающих высокой прочностью на кручение и усталостной стойкостью. Наиболее часто используется сталь 40Х, легированная хромом. Этот материал обеспечивает оптимальный баланс между твердостью, вязкостью и технологичностью при термообработке.
Для усиленных и спортивных версий приводов применяются стали 30ХГСА и 38ХН3МФА, обладающие повышенной прочностью и сопротивлением к ударным нагрузкам. Эти марки подходят для эксплуатации при высоких динамических и температурных нагрузках. После закалки и отпуска они достигают прочности свыше 1000 МПа, сохраняя достаточную пластичность.
В бюджетных решениях встречается сталь 45, подвергаемая улучшению. Она дешевле в производстве, но уступает по ресурсу при интенсивной эксплуатации, особенно в условиях перегрузок или агрессивной среды.
Шлицевые соединения и элементы шарниров требуют износостойкости, поэтому в этих участках может применяться цементируемая сталь 20Х. После цементации и закалки она формирует поверхностный слой твёрдостью до 60 HRC, сохраняя вязкое сердцевину.
Для облегчённых конструкций на некоторых моделях используется алюминиевый сплав в сочетании со стальной вставкой. Такое решение снижает массу, но ограничивает применение из-за низкой прочности при изгибе.
Поверхности валов дополнительно обрабатываются методом индукционной закалки или нитроцементации для повышения износостойкости, особенно в зоне опор и сопряжений с подшипниками. Это существенно увеличивает ресурс вала без увеличения его массы или изменения основной геометрии.

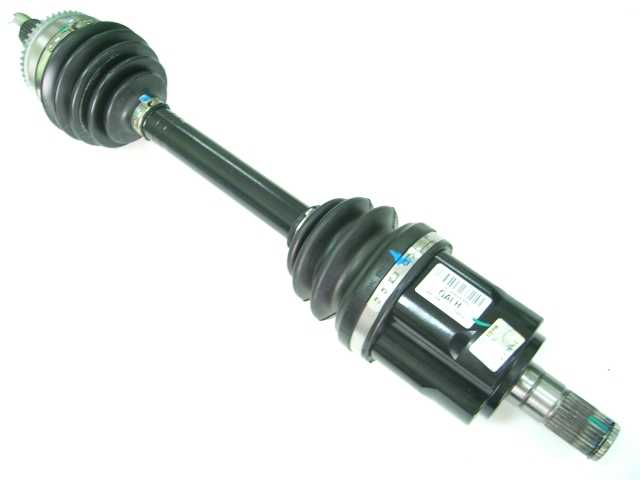

Признаки неисправности вала привода и способы диагностики
При визуальном осмотре следует обратить внимание на повреждения защитных пыльников ШРУСов: трещины, разрывы или деформации приводят к попаданию грязи и влаги, что ускоряет износ деталей. Наличие смазки вокруг пыльников указывает на их нарушение герметичности.
Диагностика включает проверку люфта вала. Необходимо зафиксировать колесо и попытаться сместить вал в осевом и радиальном направлении. Значительный люфт свидетельствует о повреждении подшипников или износе соединений.
При подозрении на дефекты ШРУСов используется метод проверки вращения: вал должен вращаться плавно, без заеданий и рывков. Неровности в вращении указывают на внутренние повреждения шарнира.
В условиях сервиса применяют виброметрию для выявления скрытых дефектов вала и связанных компонентов. Повышенные вибрационные показатели коррелируют с механическими повреждениями или дисбалансом вала привода.
Технический контроль состояния смазки в шарнирах и подшипниках необходим для предотвращения раннего износа. Регулярная замена и качественная смазка продлевают срок службы вала привода.
Особенности демонтажа и замены вала привода в условиях СТО
Демонтаж вала привода начинается с поднятия и надежной фиксации автомобиля на подъемнике. Обязательно отсоединяют аккумулятор для предотвращения коротких замыканий при работе с электроникой и датчиками, расположенными рядом с валом.
Перед снятием вала необходимо демонтировать колесо и защиту двигателя, если она мешает доступу к узлу. Для отделения вала от ступицы используется съемник, позволяющий избежать повреждения шлицев и подшипников. Важно контролировать состояние пыльников ШРУС – при их разрыве замена вала или комплектующего неизбежна.
Освобождение вала от коробки передач требует откручивания крепежных болтов с моментом, указанным в технической документации. При наличии хомутов или стопорных колец их аккуратно снимают с помощью специальных инструментов, чтобы избежать деформаций элементов.
Установка нового или отремонтированного вала производится в обратной последовательности, при этом особое внимание уделяется установке защитных пыльников и качественной фиксации крепежа. Контрольный осмотр должен включать проверку отсутствия люфта в шарнирах и правильности посадки на шлицах.
Завершая работу, проводят тест-драйв с измерением вибраций и шумов. Наличие посторонних звуков или вибраций свидетельствует о возможных ошибках монтажа или дефектах нового узла. В таких случаях повторная диагностика обязательна.
Вопрос-ответ:
Для чего нужен вал привода колеса в механизме автомобиля?
Вал привода колеса служит для передачи крутящего момента от трансмиссии к колесу, обеспечивая вращение и движение автомобиля. Он связывает двигатель и колёсный механизм, позволяя силе вращения достигать колеса с минимальными потерями и сохранять устойчивость работы при различных нагрузках.
Из каких основных частей состоит вал привода колеса?
Конструкция вала включает в себя сам стальной вал, шарниры равных угловых скоростей (ШРУСы), которые компенсируют угловые и осевые смещения, защитные пыльники и подшипники. Также в состав входят фланцы или шлицы для крепления к коробке передач и ступице колеса. Такая конструкция обеспечивает передачу крутящего момента с возможностью движения подвески.
Какие материалы обычно применяются для изготовления вала привода и почему?
Валы изготавливают из легированной стали, чаще всего с повышенной прочностью и износостойкостью. Это связано с необходимостью выдерживать высокие нагрузки и вибрации, а также сопротивляться коррозии и усталостным разрушениям. Использование качественных материалов продлевает срок службы и снижает риск поломок при эксплуатации.
Какие признаки указывают на необходимость замены вала привода колеса?
Основными симптомами являются шумы или вибрации при движении, особенно при поворотах, наличие люфта в шарнирах, подтекание смазки из пыльников и заметное повреждение защитных элементов. Также при ощутимом затруднении вращения или нестабильной работе колеса стоит провести диагностику и рассмотреть замену узла.
Как происходит передача вращения от двигателя к колесу через вал привода?
Вал передает вращающий момент от коробки передач через шарниры равных угловых скоростей, позволяющие компенсировать изменения углов при работе подвески и поворотах. Это обеспечивает стабильное вращение колеса с минимальными потерями энергии и плавность движения, несмотря на изменения положения подвески и дорожные неровности.
Какова основная функция вала привода колеса в трансмиссии автомобиля?
Вал привода колеса служит для передачи вращающего момента от коробки передач или дифференциала непосредственно на колесо, обеспечивая движение автомобиля. Он соединяет узлы трансмиссии с колесом, компенсируя изменения углов и перемещения подвески благодаря гибким элементам, что позволяет сохранять передачу мощности при движении по неровностям. Таким образом, вал обеспечивает стабильную и надежную связь между силовой установкой и колесом.
Из каких основных элементов состоит вал привода колеса и как они взаимодействуют между собой?
Вал привода состоит из нескольких ключевых компонентов: собственно вала, шарниров равных угловых скоростей (ШРУСов), защитных пыльников и элементов крепления. Сам вал — это прочный металлический стержень, который передает крутящий момент. Шарниры позволяют передавать вращение под разными углами без потери мощности и вибраций, что важно при поворотах и работе подвески. Пыльники защищают шарниры от загрязнений и влаги, продлевая срок службы. Взаимодействие этих элементов обеспечивает надежную работу привода в условиях динамической эксплуатации автомобиля.
