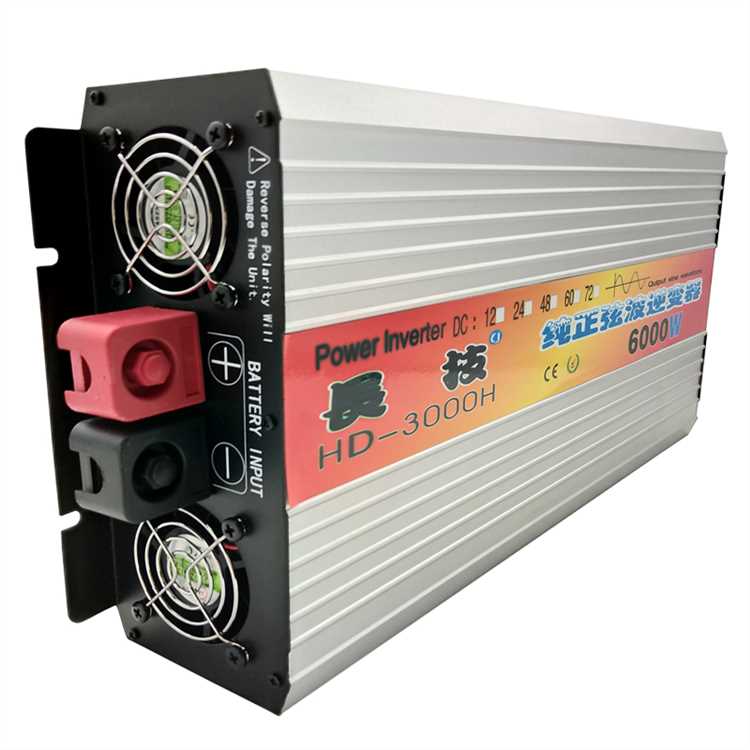

Инверторы, ведомые сетью, синхронизируют свою выходную частоту и фазу с параметрами внешней электросети. Это позволяет им подавать переменный ток в общую сеть без создания помех и колебаний напряжения. Такие устройства применяются в системах солнечной генерации, где энергия от фотомодулей преобразуется в форму, совместимую с бытовой или промышленной сетью 230/400 В, 50 Гц.
Ключевая особенность сетевых инверторов – наличие фазового замка (PLL), который отслеживает параметры сети и регулирует внутренний генератор ШИМ. При пропадании напряжения в сети устройство прекращает подачу энергии, предотвращая так называемый «обратный ток», что требуется по стандартам безопасности, например, EN 50549 или IEEE 1547.
Электронная схема инвертора обычно включает двух- или трёхуровневый мост на IGBT или MOSFET-транзисторах, дроссель на выходе и цепь фильтрации гармоник. Рекомендуемая величина выходной синусоиды – THD не выше 3%. При проектировании важно учитывать реактивную мощность – современные модели поддерживают режимы Q-absorption и Q-injection, позволяя корректировать cos(φ) в пределах ±0.9.
Для корректной работы инвертор требует точной настройки порогов отключения по напряжению и частоте. Например, при сетевом перенапряжении выше 253 В или частоте выше 51 Гц устройство должно прекратить генерацию в течение 0.2 с. Производители обычно предлагают заводские пресеты под конкретные региональные требования, такие как VDE-AR-N 4105 (Германия) или G98 (Великобритания).
Как инвертор синхронизируется с параметрами электросети
Сначала инвертор фиксирует частоту электросети, как правило, 50 Гц в странах с европейским стандартом. Затем он определяет фазовый сдвиг, используя фазовую автоподстройку (PLL – Phase Locked Loop). Этот механизм позволяет удерживать выходное напряжение инвертора в фазе с напряжением сети с точностью до долей градуса, что исключает появление обратных токов и минимизирует пульсации на точке подключения.
Амплитуда регулируется посредством широтно-импульсной модуляции (ШИМ), при которой уровень напряжения на выходе инвертора корректируется в реальном времени в зависимости от изменений сетевого напряжения. Контроль осуществляется на каждом полупериоде, что обеспечивает высокую стабильность выходного сигнала и предотвращает резкие колебания мощности.
При падении или скачках напряжения в сети инвертор способен оперативно корректировать свои параметры, но в случае выхода значений за допустимые пределы (например, частота вне диапазона 49,5–50,5 Гц) он автоматически отключается от сети. Это предусмотрено стандартами безопасности (включая EN 50549 и IEEE 1547) и направлено на защиту оборудования и предотвращение искажений в электросети.
Корректная синхронизация требует точного алгоритмического управления, поэтому современные инверторы оснащаются цифровыми контроллерами с высокой скоростью обработки сигналов. Это позволяет минимизировать задержку отклика и сохранить стабильную работу даже при динамических изменениях нагрузки.
Роль встроенного контроллера фаз и частоты в работе инвертора
Встроенный контроллер фаз и частоты играет ключевую роль в обеспечении синхронизации инвертора с параметрами электросети. Он отслеживает напряжение на входе от сети, выделяет фазовый угол и частоту и сравнивает их с параметрами выходного сигнала инвертора.
Контроллер использует фазовую автоподстройку (PLL – phase-locked loop) для точного выравнивания выходного сигнала по фазе с сетью. При любом отклонении частоты сети от номинальных 50 Гц (или 60 Гц, в зависимости от региона), система мгновенно корректирует частоту ШИМ-сигнала инвертора, поддерживая стабильную работу без появления биений.
Контроллер фаз и частоты также управляет плавностью подключения инвертора к сети. Он не разрешает выдачу мощности до тех пор, пока фаза, частота и напряжение не будут согласованы в пределах допустимых допусков. Это предотвращает броски тока и защищает оборудование от повреждений.
В инверторах, рассчитанных на работу с нестабильной сетью, контроллер реализует дополнительные алгоритмы фильтрации и цифровой оценки частоты. Это позволяет работать даже при наличии высокочастотных помех и флуктуаций фазы, характерных для слабых или перегруженных участков сети.
Инженерная настройка ПИД-регуляторов в составе контроллера позволяет адаптировать параметры реакции на изменения частоты и фазы под конкретные условия применения – например, для сетей с частыми переключениями нагрузки или генерации. Это особенно актуально для промышленных инверторов, интегрированных в системы с резервными источниками питания или распределённой генерацией.
Как инвертор определяет момент подачи энергии в сеть
Система PLL отслеживает фазу синусоиды сетевого напряжения и вырабатывает сигнал синхронизации, необходимый для согласования выходного сигнала инвертора. Инвертор не начинает передачу энергии, пока не достигнет согласования по фазе с внешней сетью с допустимым отклонением, обычно не превышающим 1°. Это исключает возникновение паразитных токов и резонансных явлений.
В дополнение к фазовой синхронизации, инвертор контролирует частоту сети. Диапазон допустимых отклонений, при которых возможна передача энергии, как правило, составляет от 49,5 до 50,5 Гц в системах, рассчитанных на 50 Гц. При выходе за эти границы устройство переходит в режим ожидания, чтобы не нарушать стабильность сети.
Третий параметр – амплитуда сетевого напряжения. Если напряжение сети находится в пределах установленных границ (например, 207–253 В для однофазной сети 230 В), инвертор допускает подачу энергии. Если напряжение выходит за рамки, инвертор отключается или ограничивает мощность до восстановления допустимого уровня.
Момент начала подачи энергии определяется, когда все три параметра – фаза, частота и амплитуда – стабилизированы и соответствуют нормативным условиям. Контроль осуществляется в реальном времени с частотой измерений, достигающей нескольких килогерц. Только при соблюдении всех критериев инвертор синхронно подключается к сети и начинает передачу активной мощности.
Особенности работы инвертора при скачках напряжения и частоты
Инверторы, работающие в синхронизации с сетью, обязаны отслеживать параметры сети в реальном времени и реагировать на их отклонения от нормы. Скачки напряжения и частоты создают нестабильные условия, при которых инвертор должен корректировать свою работу, чтобы избежать повреждений оборудования и нарушения сетевого баланса.
Обычно инверторы оснащаются встроенными защитами и алгоритмами адаптации, позволяющими функционировать в пределах допустимых диапазонов. При выходе параметров за границы заданных значений происходит автоматическое отключение или изменение режима работы.
- Напряжение: допустимые колебания обычно составляют ±10% от номинального значения (например, 207–253 В для сети 230 В). При кратковременных скачках выше или ниже этих пределов инвертор прекращает подачу энергии до восстановления нормального диапазона.
- Частота: стандартный рабочий диапазон – от 49,5 до 50,5 Гц. При отклонениях инвертор корректирует фазу и мощность или отключается, если частота выходит за допустимые пределы.
Алгоритмы, применяемые в инверторах:
- Фильтрация высокочастотных импульсов напряжения на входе с помощью дросселей и конденсаторов.
- Непрерывный анализ сетевых параметров через встроенный цифровой сигнальный процессор (DSP).
- Реализация схем быстрой реакции – отключение менее чем за 100 мс при резком скачке параметров.
- Адаптивная реакция на частотные колебания – переход в режим ограничения мощности или временного отключения.
Рекомендуется использовать инверторы с возможностью настройки порогов напряжения и частоты в соответствии с локальными требованиями сетевого оператора. Также важно наличие журналов ошибок и диагностики, позволяющих анализировать поведение системы при нестабильности сети.
Механизмы отключения инвертора при сбоях в сети
Инверторы, синхронизированные с сетью, обязаны прерывать подачу энергии при обнаружении нестабильных или опасных параметров. Это реализуется через встроенные схемы защиты, ориентированные на предотвращение обратной подачи в сеть и защиту оборудования.
Контроль допустимых диапазонов напряжения и частоты – основа отключения. Если напряжение выходит за пределы, например, 195–253 В для однофазной сети или phase-to-phase 339–440 В для трёхфазной, инвертор автоматически останавливает генерацию. Аналогично, при отклонении частоты за границы, часто установленные на уровне 49,0–51,0 Гц, происходит мгновенное отключение.
Функция быстрого отключения (Rapid Shutdown) особенно важна в распределённых энергосистемах. Она используется для немедленного снятия напряжения с выходов инвертора, например, при срабатывании пожарной сигнализации или ручного аварийного выключателя.
Антиостровная защита – отдельный механизм, анализирующий, продолжается ли генерация при отключении сети. Если нагрузка и генерация уравновешиваются, создаётся опасный режим «острова». Инвертор обязан прекратить подачу энергии в течение не более 2 секунд при исчезновении напряжения сети.
Дополнительно применяется мониторинг гармоник и перекосов фаз. При превышении допустимых уровней искажений синусоиды (чаще всего выше 5% THD) или значительном дисбалансе по фазам (>10%), также инициируется отключение.
Рекомендуется использовать инверторы с поддержкой протоколов G99 (Великобритания), VDE-AR-N 4105 (Германия) или их аналогов. Эти протоколы требуют встроенной самодиагностики и регистрации событий отключения, что облегчает выявление причин и настройку порогов.
Работа инвертора в составе гибридной энергосистемы
В гибридной энергосистеме инвертор взаимодействует с несколькими источниками энергии: солнечными панелями, аккумуляторами и сетью. Его основная задача – обеспечивать стабильное электроснабжение, автоматически переключаясь между источниками в зависимости от текущих условий.
Инвертор управляет зарядкой аккумуляторов, регулируя ток и напряжение в режиме заряд-разряд с учётом состояния батарей. При избытке энергии от солнечных панелей инвертор направляет её на накопление, а при снижении генерации – восполняет дефицит, используя аккумуляторы или сеть.
Ключевой элемент – алгоритм управления энергопотоками. Он учитывает параметры нагрузки, уровень заряда аккумуляторов и доступность сети. При отключении внешнего питания инвертор переходит в автономный режим, обеспечивая нагрузку энергией из аккумуляторов.
Работа инвертора в гибридной системе требует точной синхронизации с сетью для предотвращения обратной подачи энергии, если это запрещено стандартами. Обычно применяются функции anti-islanding и мониторинг качества электросети.
Рекомендуется использовать инверторы с расширенными функциями контроля параметров батарей и возможности гибкой настройки режимов работы для повышения надёжности и срока службы оборудования.
Тепловой режим и защита компонентов инвертора во время работы
Температура ключевых элементов инвертора напрямую влияет на надежность и срок службы устройства. Полупроводниковые компоненты, такие как IGBT и MOSFET, работают в оптимальном режиме при температуре кристалла не выше 125 °C. Для контроля теплового режима применяются встроенные датчики температуры, которые обеспечивают оперативное отключение или снижение мощности при перегреве.
Эффективное охлаждение достигается использованием радиаторов с увеличенной площадью теплоотвода и вентиляторов с регулируемой скоростью вращения. В некоторых моделях предусмотрено жидкостное охлаждение для обеспечения стабильной работы при повышенных нагрузках. Важным аспектом является правильный монтаж и термоинтерфейс для снижения теплового сопротивления между полупроводниками и радиатором.
Защитные алгоритмы включают мониторинг температуры в реальном времени и применение пороговых значений, при достижении которых инвертор переходит в режим ограничения мощности или полного отключения. Это предотвращает разрушение компонентов и сокращение ресурса оборудования. В дополнение, контроллер инвертора анализирует температурные данные совместно с параметрами нагрузки и сетевой частоты для оптимизации работы.
Рекомендуется регулярная проверка состояния системы охлаждения, включая очистку радиаторов от пыли и проверку работоспособности вентиляторов. Для стационарных установок важна защита от внешних факторов: попадания влаги и пыли, которые могут ухудшить теплоотвод и вызвать перегрев. В автоматизированных системах инверторы интегрируются с системой диагностики, которая передает предупреждения о температурных отклонениях.
Соблюдение норм теплового режима обеспечивает стабильность выходных параметров и снижает риск аварийных ситуаций, связанных с перегревом. Комплексная защита и мониторинг температуры остаются ключевыми элементами обеспечения надежной работы инверторов ведомых сетью.
Вопрос-ответ:
Как инвертор ведомый сетью синхронизирует выходное напряжение с параметрами электросети?
Инвертор ведомый сетью непрерывно контролирует частоту и фазу напряжения в сети с помощью встроенного контроллера. Он сравнивает эти параметры с формируемым выходным сигналом и подстраивает свою работу так, чтобы совпадать по фазе и частоте. Благодаря этому ток, подаваемый инвертором в сеть, не вызывает искажений и не создаёт скачков напряжения, что важно для стабильной работы всей системы. Такой процесс называется фазовой синхронизацией и обеспечивает плавное включение инвертора в сеть и согласованное взаимодействие с другими источниками энергии.
Какие защитные механизмы используются в инверторах ведомых сетью при сбоях или резких изменениях в электросети?
Инверторы оснащаются несколькими уровнями защиты, чтобы предотвратить повреждения и отключиться при опасных условиях. Основные механизмы включают отслеживание параметров сети — напряжения, частоты и фазы. Если эти параметры выходят за заданные пределы, например при скачках напряжения или частотных аномалиях, инвертор автоматически отключается от сети. Кроме того, предусмотрена тепловая защита, которая реагирует на перегрев компонентов, и защита от короткого замыкания. Такой набор функций позволяет минимизировать риски для оборудования и поддерживать безопасность электрической системы.
В чем состоит отличие работы инвертора ведомого сетью от автономного инвертора?
Основное отличие заключается в методе формирования выходного сигнала. Инвертор ведомый сетью ориентируется на параметры внешней электросети и подстраивает свою работу так, чтобы полностью совпадать по частоте и фазе с сетью. Это позволяет подавать энергию синхронно и безопасно. Автономный инвертор же работает независимо от внешних источников, формируя напряжение и частоту самостоятельно. Такой инвертор обычно применяется в системах с независимыми источниками энергии, где нет внешней сети для подстройки. Ведомый инвертор не может работать без сети, так как его функция — поддерживать и дополнять сетевое напряжение.
Какие параметры инвертора влияют на качество подаваемой в сеть электроэнергии?
Качество электроэнергии зависит от точности формирования синусоидального напряжения, стабильности частоты и правильной фазировки. Важны характеристики управляющей электроники, которая должна быстро и точно реагировать на изменения в сети. Кроме того, влияет коэффициент гармоник — чем он ниже, тем меньше искажений в сигнале. Хорошие инверторы обеспечивают минимальные отклонения выходного напряжения по амплитуде и форме, что позволяет избежать проблем с оборудованием, подключённым к сети. Также важна надёжность систем защиты и корректная работа фильтров, которые снижают помехи и пиковые нагрузки.
