Com на реле что это

Правильное подключение COM критично для корректной работы реле. В большинстве схем COM подключается к источнику питания или нагрузке, а остальные контакты переключают направление тока. При использовании реле с несколькими группами контактов важно понимать, что каждый набор NO/NC имеет свой собственный COM, который нельзя смешивать.

Для диагностики и тестирования реле рекомендуется измерять сопротивление между COM и NO/NC в отключённом состоянии, чтобы убедиться в целостности контактов. Неправильное подключение COM может привести к выходу оборудования из строя или повреждению схемы.

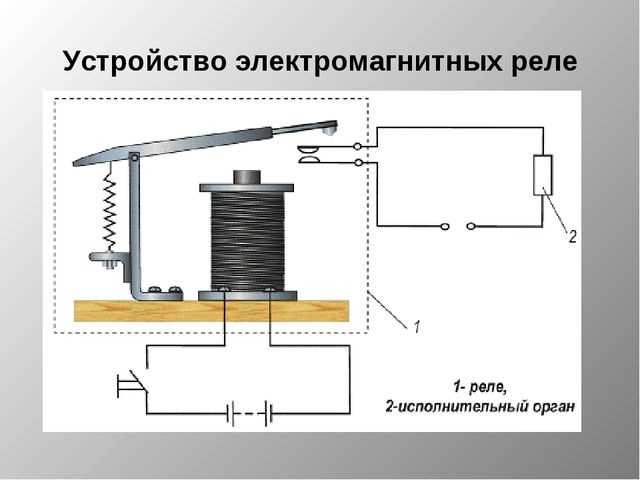

Что обозначает контакт COM на электромеханическом реле

При срабатывании реле контакт COM переключается с нормально замкнутого (NC) на нормально разомкнутый (NO) контакт, изменяя путь тока. Таким образом, COM обеспечивает передачу сигнала от управляющей части к исполнительной цепи.

Правильное использование контакта COM подразумевает подключение именно к нему активного провода цепи, так как он всегда взаимодействует с одним из выходных контактов (NC или NO) в зависимости от состояния катушки реле.

В электромеханических реле с несколькими переключающими элементами каждый такой элемент имеет собственный контакт COM, что позволяет управлять несколькими цепями независимо, используя одно реле.

При проектировании схем следует учитывать максимальный ток и напряжение, которые может пропускать контакт COM, так как именно через него проходит основная нагрузка. Несоблюдение этих параметров может привести к повреждению реле или снижению его срока службы.

Подключая нагрузку, важно правильно идентифицировать контакт COM, чтобы избежать ошибок в логике переключения и обеспечить стабильную работу устройства.

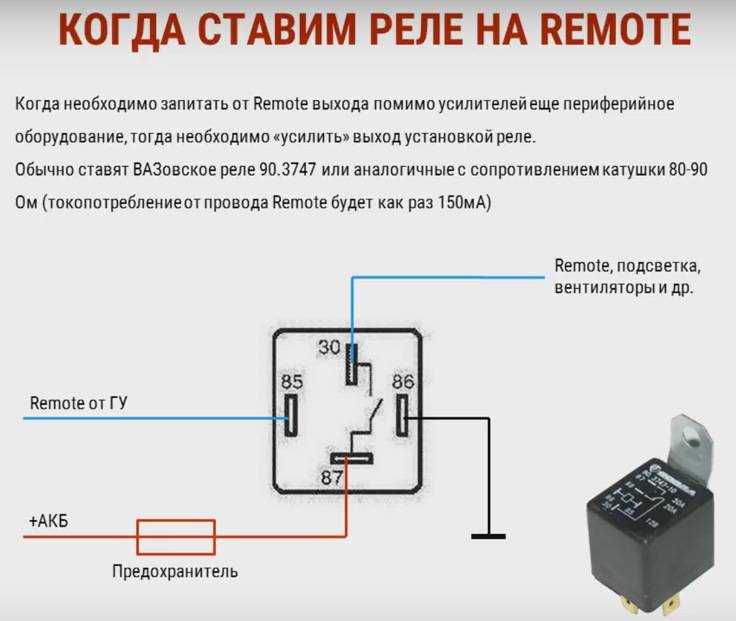

Как COM взаимодействует с контактами NO и NC

Принцип работы:

1. В состоянии покоя: COM замкнут с NC. Электрическая цепь через NC замкнута, ток проходит.
2. При срабатывании реле: COM переключается на NO. Цепь через NC размыкается, а через NO замыкается.

Рекомендации по подключению:

• Если необходимо, чтобы нагрузка была включена в обычном состоянии и выключалась при активации реле, подключайте её к COM и NC.
• Если нужно наоборот – включать нагрузку при срабатывании реле, подключайте нагрузку к COM и NO.
• Никогда не соединяйте NO и NC напрямую без участия COM – это вызовет короткое замыкание при переключении.
• Для контроля состояния цепи используйте COM как точку измерения, переключающуюся между двумя разными цепями.

Таким образом, COM обеспечивает управление направлением тока через выбор между двумя разными цепями, что делает реле универсальным переключателем для автоматизации и защиты.

Назначение COM при подключении нагрузки в цепь

При подключении нагрузки COM выступает как источник или точка подачи напряжения на нагрузку. Для правильного функционирования важно подключать питающий провод именно к контакту COM, а нагрузку – к NO или NC, в зависимости от требуемого режима работы.

Например, если необходимо, чтобы нагрузка включалась при срабатывании реле, питание подается на COM, а нагрузка подключается к NO. В момент активации реле контакты замыкаются, и ток течёт через нагрузку. Если нагрузка должна быть включена постоянно, кроме времени срабатывания, используют цепь с COM и NC.

Следует учитывать максимально допустимый ток и напряжение для контакта COM, указанные в технической документации реле, чтобы избежать перегрева и повреждений. Подключение нагрузки напрямую к COM обеспечивает стабильность коммутации и снижает вероятность искрения.

Важно правильно определять полярность и схему подключения, особенно в цепях с постоянным током, где обратное подключение может привести к снижению ресурса реле. COM является ключевой точкой коммутации, от которой зависит надежность работы всего исполнительного устройства.

Как определить контакт COM на корпусе реле

Контакт COM (Common) на реле обычно обозначается на корпусе маркировкой COM или C. Он служит общим соединением для переключаемой цепи и всегда находится в центральном положении относительно контактов NO (Normally Open) и NC (Normally Closed).

Для точного определения контакта COM на корпусе следует внимательно осмотреть схематическую маркировку, нанесённую на реле. Часто она расположена сбоку или на верхней поверхности. Значок COM сопровождается линиями, соединяющими его с другими контактами.

Если маркировка стерта или отсутствует, определение контакта COM проводят с помощью мультиметра в режиме прозвонки. При обесточенном реле измеряют сопротивление между контактами. Контакт COM будет иметь постоянную связь с одним из контактов (NC), а при срабатывании реле – с другим (NO).

Правильное определение контакта COM обеспечивает корректное подключение реле в цепь и предотвращает ошибки при монтаже и эксплуатации оборудования.

Ошибки при использовании COM и способы их избежать

Неправильная полярность подключения – распространённая ошибка, особенно при работе с реле постоянного тока. Терминал COM (Common) должен быть подключён к общему проводу схемы. Если перепутать COM и, например, NO (нормально открытый контакт), при замыкании реле нагрузка не получит питание или произойдёт короткое замыкание.

Подключение нагрузки к COM и NC (нормально закрытый контакт) без учёта логики работы реле – частая причина некорректного поведения. При подаче управляющего сигнала реле размыкает контакт NC, и если пользователь рассчитывает на включение устройства, оно останется обесточенным. Всегда проверяйте, какой режим нужен: чтобы питание подавалось при срабатывании реле – используйте NO, в противном случае – NC.

Недопустимый ток через COM – серьёзная ошибка. При превышении номинала (например, при подключении мощной нагрузки без учета допустимого тока реле) происходит подгорание контактов или полное разрушение узла. Перед подключением изучите паспорт реле: если на COM указан предел 10 А при 250 В переменного тока, не стоит подключать нагрузку, потребляющую 12 А.

Использование COM без гальванической развязки в микроконтроллерных схемах может привести к повреждению управляющей электроники. При прямом соединении COM с общим GND микроконтроллера без оптрона или реле с развязкой создаётся путь для помех и наводок. Это особенно критично при коммутации индуктивных нагрузок (двигатели, трансформаторы).

Неправильное определение роли COM при использовании многоканальных реле. Некоторые пользователи считают, что COM – общий на все каналы, тогда как на практике каждый канал имеет свой COM. Объединение этих COM без проверки схемотехники может привести к короткому замыканию или выходу реле из строя.

Неучёт индуктивной нагрузки на COM приводит к высоковольтным выбросам при размыкании цепи. Без установки диодов Шоттки или RC-цепей происходит быстрое разрушение контактов. При работе с реле, коммутирующим катушки или электромагниты, защита на стороне нагрузки обязательна.

COM в схеме управления на основе микроконтроллера

Контакт COM на реле в микроконтроллерных схемах служит общей точкой переключения для нормально разомкнутого (NO) и нормально замкнутого (NC) контактов. Правильная организация соединений с COM критична для безопасного и надёжного управления нагрузкой.

При использовании реле с микроконтроллером, например Arduino или STM32, важно учитывать особенности коммутации:

• COM подключается к источнику или потребителю питания в зависимости от схемы: либо к «фазе» (при управлении нагрузкой на 220 В), либо к плюсу/минусу в низковольтных цепях.
• Если через реле планируется замыкать цепь, то COM подключается к одной стороне нагрузки, а NO – к другой. При активации реле нагрузка включается.
• Если реле должно размыкать цепь при подаче сигнала от микроконтроллера, используется пара COM и NC.

При проектировании важно:

1. Использовать реле с логическим уровнем сигнала, совместимым с выходами микроконтроллера (обычно 3.3 В или 5 В).
2. Подключать COM на реле к той части цепи, где разрыв или замыкание безопасны и не вызовут помех.
3. Обеспечить наличие диода (например, 1N4007) параллельно катушке реле для защиты микроконтроллера от обратного ЭДС.

Коммутация высоковольтной нагрузки через реле требует обязательной гальванической развязки – чаще всего реле с оптронами. COM в таких модулях изолирован от управляющей стороны и должен подключаться строго в соответствии с назначением релейной группы.

Нельзя подключать COM к нескольким источникам питания одновременно – это приведёт к короткому замыканию или повреждению контактов. Важно заранее определить, какую цепь будет разрывать или замыкать реле, и только после этого выбирать точку подключения COM.

Рекомендации по выбору реле в зависимости от роли контакта COM

Контакт COM (Common) в реле выполняет функцию общей точки подключения для переключающих контактов – нормально разомкнутого (NO) и нормально замкнутого (NC). При выборе реле важно учитывать, как именно будет использоваться COM в конкретной электрической схеме.

Если COM планируется использовать для коммутации силовой нагрузки, например, включения освещения или питания двигателей, выбирайте реле с номинальным током контактов не ниже рабочего тока подключаемой нагрузки. Обратите внимание на материал контактов – для индуктивных нагрузок предпочтительны серебряные сплавы с антикоррозийным покрытием.

В схемах, где COM соединяется с чувствительными управляющими цепями (например, входами микроконтроллеров), важно выбирать реле с низким уровнем паразитной емкости и сопротивления между COM и другими контактами. Подходят реле с герконовыми контактами или маломощные электромеханические реле с током срабатывания не более 100 мА.

Если COM участвует в переключении между двумя независимыми цепями, необходима гальваническая изоляция не менее 1500 В между обмоткой и контактами. Это исключает пробой при переходе между цепями разного потенциала. Уточняйте уровень изоляции в техническом паспорте реле.

При коммутации переменного и постоянного тока через один COM-контакт важно учитывать полярность и токовые характеристики. Универсальные реле для AC/DC-сетей должны иметь дугогасительные элементы, предотвращающие подгорание при разрыве цепи. Если таких элементов нет, подбирайте реле отдельно под каждый тип тока.

В условиях частой коммутации (>10⁴ циклов в сутки) предпочтение отдается реле с увеличенным ресурсом контактной группы – не менее 10⁶ механических и 10⁵ электрических циклов. COM в таких реле должен иметь повышенную износостойкость и термостойкость контактной группы.

Вопрос-ответ:

Что означает COM на реле и зачем он нужен?

COM — это сокращение от «Common», то есть общий контакт. Он является центральной точкой переключения внутри реле. Когда реле срабатывает, COM соединяется либо с нормально замкнутым (NC), либо с нормально разомкнутым (NO) контактом. В зависимости от схемы и нужд, через этот контакт подаётся или отключается питание на определённую часть цепи.

Как подключать провода к COM на реле?

К COM подключается провод, по которому будет подаваться питание или сигнал. Обычно это фаза или плюс питания, если речь идёт об управляющем напряжении. Подключение зависит от схемы. Если нужно, чтобы питание шло на нагрузку только при срабатывании реле, COM соединяется с фазой, а нагрузка — с NO. Если же питание нужно отключать при срабатывании — тогда COM с нагрузкой, а питание с NC.

Можно ли использовать COM для подачи сигнала управления?

Да, можно. COM может использоваться как точка подключения управляющего сигнала, если реле используется в логических схемах или в системах автоматики. Главное — учитывать характеристики самого реле и напряжение, которое подаётся через этот контакт. Некоторые реле рассчитаны только на переменное напряжение, другие — на постоянное. Перед подключением стоит проверить параметры на корпусе реле или в технической документации.

Что произойдёт, если перепутать COM с другим контактом?

Если перепутать COM с NO или NC, схема может не работать как ожидалось. Например, нагрузка может быть постоянно включена или не включаться вообще. В некоторых случаях это может привести к короткому замыканию, особенно если на контакты подаётся напряжение без учёта допустимой схемы. Поэтому перед подключением лучше внимательно изучить маркировку реле и схему подключения.

COM всегда находится по центру на реле?

Не всегда. У большинства реле COM действительно размещён посередине, но это не правило. Некоторые модели реле могут иметь другую компоновку. Надписи на корпусе (например, COM, NO, NC) помогут точно определить, какой контакт за что отвечает. Если маркировка стерлась или отсутствует, можно использовать мультиметр в режиме прозвонки, чтобы определить назначение контактов.
