Балун (сокращение от «балансный–небалансный трансформатор») необходим при подключении симметричной антенны, например диполя, к несимметричной передающей линии, такой как коаксиальный кабель. Без балуна в точке подключения возникает ток на внешней поверхности оплётки кабеля, что приводит к переизлучению, нарушению диаграммы направленности антенны и искажению КСВ.
Использование балуна снижает уровень излучения вне зоны антенны, устраняет паразитные токи и стабилизирует согласование по всей рабочей полосе частот. Например, при работе в диапазоне 14–30 МГц неправильное согласование может привести к потерям мощности до 30%, особенно при длинных фидерах и высокой мощности передатчика.
Для диполей, трапов и многодиапазонных антенн рекомендован балун 1:1 на ферритовом кольце, что эффективно подавляет токи на внешней стороне экрана и защищает приёмник от шума, наводимого вблизи источников помех. В случае антенн с низким входным сопротивлением (менее 25 Ом), используется балун 4:1 для согласования с 50-омной линией.
Выбор типа балуна зависит от конструкции антенны и условий эксплуатации. При размещении антенны рядом с металлическими конструкциями или на малой высоте над землёй балун играет критическую роль в сохранении параметров направленности и повышении КПД.

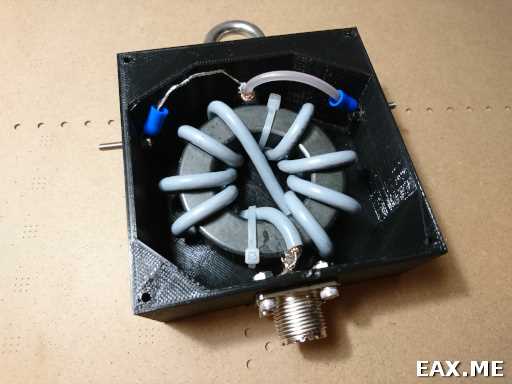

Как балун устраняет токи на оплётке коаксиального кабеля
Токи на внешней стороне оплётки коаксиального кабеля возникают при нарушении симметрии в антенне или неправильном согласовании. Эти токи создают паразитное излучение и искажают диаграмму направленности. Балун (от англ. «balanced to unbalanced») устраняет эту проблему, разделяя симметричную антенную систему и несимметричный фидер.
На практике используются балуны с высоким импедансом между центральной жилой и оплёткой – например, дроссельные (choke) балуны на ферритовых кольцах или трубках. Они подавляют поверхностные токи за счёт высокой индуктивности в цепи внешней поверхности оплётки. Для диапазона 3–30 МГц достаточно использовать 10–15 витков коаксиального кабеля RG-58 на ферритовом кольце типа FT240-43. Это создаёт реактивное сопротивление свыше 1000 Ом для ВЧ-токов, эффективно блокируя их прохождение.
Важно разместить балун как можно ближе к точке подключения антенны, чтобы токи на оплётке не имели возможности распространяться вдоль кабеля. Неправильное расположение или недостаточное количество витков снижает эффективность подавления. Для диапазонов ниже 7 МГц рекомендуется использовать ферриты с более высокой проницаемостью, например, 31-го типа.
Балуны не только устраняют токи на оплётке, но и уменьшают влияние фидера на настройку антенны, снижая уровень шумов, вызванных наведёнными токами от бытовых электроприборов. Это особенно критично в условиях городской застройки, где уровень индустриальных помех высок.
Почему без балуна антенна может вносить помехи в приёмник
Отсутствие балуна в коротковолновой антенне приводит к возникновению токов на внешней поверхности экрана коаксиального кабеля. Эти токи не участвуют в передаче полезного сигнала, но эффективно превращают кабель в часть антенны. В результате сам фидер начинает излучать, что создаёт неконтролируемые электромагнитные поля вблизи чувствительной аппаратуры.
Возникающие паразитные токи вызывают ряд проблем:
- Индуцирование помех в приёмнике, особенно в диапазоне от 3 до 30 МГц, где большинство коротковолновых систем работает наиболее активно.
- Значительное повышение уровня собственного шума, особенно в устройствах с высоким коэффициентом усиления входного каскада.
- Чувствительность приёмника к бытовым и промышленным помехам, поступающим по кабелю от оборудования внутри помещения.
Без балуна заземление или корпус трансивера могут стать частью контура антенны. Это приводит к появлению несимметричных токов, особенно в антеннах типа диполь или инвертед V, когда фидер отходит под углом. В таких случаях даже короткий коаксиальный кабель способен излучать значительное поле, нарушая спектральную чистоту сигнала и снижая избирательность приёма.
Для устранения этих эффектов необходим эффективный балун, который:
- Разделяет симметричную антенну и несимметричный фидер, устраняя токи на оплётке.
- Снижает уровень наводок от бытовых источников (адаптеры питания, компьютерные блоки, LED-драйверы).
- Стабилизирует диаграмму направленности антенны, исключая паразитное переизлучение.
Практически доказано, что применение балуна снижает уровень помех на приём до 10–15 дБ, особенно при работе в городской среде с высоким уровнем электромагнитного шума.
Влияние бестрансформаторного подключения на диаграмму направленности
При подключении коротковолновой антенны напрямую к коаксиальному кабелю без применения балуна происходит несимметричное возбуждение плеч антенны. В результате один из проводников антенны и внешний экран кабеля формируют асимметричную систему, что приводит к неконтролируемому излучению с поверхности фидера.
Это приводит к искажению диаграммы направленности. Вместо симметричного лепестка излучения, характерного для правильно сбалансированной антенны, наблюдается появление паразитных лепестков и смещение главного направления излучения. Особенно заметно это при установке антенны на высоте менее одной длины волны от земли.
Пример: для диполя на 14 МГц без балуна диаграмма направленности может сместиться на 20–30 градусов, при этом уровень боковых лепестков увеличивается до 6–8 дБ по сравнению с симметричным вариантом. Это снижает эффективность антенны при работе в заданном направлении и может увеличивать уровень помех.
Без балуна коаксиальный кабель начинает действовать как часть антенны, что также увеличивает чувствительность системы к расположению кабеля относительно земли, металлических объектов и зданий. Малейшее изменение положения кабеля может изменить форму диаграммы, делая антенну непредсказуемой в работе.
Использование балуна предотвращает токи на экране кабеля, обеспечивая симметрию питания. Это стабилизирует диаграмму направленности, делает её воспроизводимой и соответствующей расчётной. Особенно критично это для направленных антенн, где форма диаграммы определяет соотношение «вперёд/назад» и эффективность подавления боковых направлений.

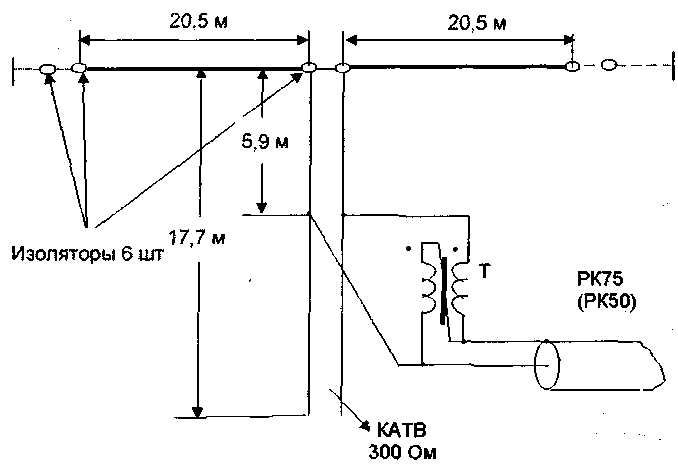

Роль балина при согласовании сопротивлений антенны и фидера
Балун необходим для преобразования баланса симметричной антенны в несимметричную линию питания и одновременно обеспечивает согласование волновых сопротивлений. При подключении симметричного вибратора (например, диполя) к коаксиальному кабелю без балина возникает разбаланс токов в плечах антенны, что приводит к паразитным токам на оплётке кабеля. Это вызывает искажения диаграммы направленности, увеличение КСВ и усиление помех в приёмной цепи.
Для согласования сопротивлений используется балун с определённым коэффициентом трансформации. Например, при согласовании диполя с сопротивлением 73 Ом и фидера 50 Ом оптимален балун 1:1. Если антенна обладает высоким сопротивлением, например 200 Ом, целесообразно использовать балун 4:1, который преобразует это значение ближе к 50 Ом, минимизируя отражённую мощность и потери.
Правильно подобранный балун снижает КСВ до минимально возможного уровня в рабочем диапазоне частот. Это повышает эффективность антенны и защищает выходной каскад трансивера от перегрузки. Кроме того, трансформирующие свойства балина обеспечивают лучшее согласование при широкополосной работе, особенно в антеннах типа OCF или G5RV, где импеданс варьируется по частотам.
При выборе балина необходимо учитывать тип антенны, диапазон частот, волновое сопротивление фидера и ожидаемый импеданс антенны. Применение неподходящего балина приводит к ухудшению согласования, росту потерь и появлению паразитных излучений от фидера.
Как выбрать тип балуна в зависимости от конструкции антенны
Для диполя с питанием в центре, подключённого к коаксиальному кабелю, требуется балун 1:1. Он устраняет токи на внешней оплётке кабеля, стабилизируя диаграмму направленности и снижая уровень помех. На практике эффективен балун на ферритовом кольце или трубке с коэффициентом проницаемости 2400–2600, намотанный в виде многовитковой линии.
При использовании антенн с высоким входным сопротивлением – например, полуволновой антенны типа End-Fed (EFHW) – необходим балун 1:49 или 1:64, работающий в роли трансформатора согласования. Он снижает импеданс до уровня, совместимого с 50-омным кабелем, предотвращая перегрев кабеля и снижая КСВ.
Для антенн типа OCF (off-center-fed dipole), где точка питания смещена от центра, применяется балун 4:1. Он позволяет согласовать несимметричную нагрузку с коаксиальной линией, улучшая эффективность на нескольких диапазонах. Желательно использовать трансформатор на кольце с высоким коэффициентом проницаемости и термостойкой изоляцией.
В случае антенн типа Delta Loop или Quad, когда используется симметричная линия питания (например, лестничная линия), потребуется балун 1:1 для перехода на коаксиал или симметрирующее устройство (current balun) на 4:1 при использовании точек с высоким импедансом.
Для многодиапазонных антенн с трапами или тюнерами во входной цепи, выбор балуна определяется диапазоном рабочих сопротивлений. Если сопротивление меняется от 20 до 300 Ом, предпочтителен трансформатор 1:4 с возможностью отвода тепла. Использование широкополосных ферритов (например, FT-240-43) снижает потери и обеспечивает устойчивость на НЧ-диапазонах.
Подключение балуна: типичные ошибки и как их избежать
Наиболее частая ошибка – подключение балуна не в той точке, где возникает переход симметричной нагрузки на несимметричную. Например, если антенна симметричная, а фидер – коаксиальный, балун должен быть установлен строго в месте соединения, а не где-то вдоль фидера. Смещение этой точки приводит к неравномерному току в плечах антенны и повышенному уровню излучения от экрана кабеля.
Неправильный выбор типа балуна – вторая распространённая ошибка. Для диполя с питанием от коаксиального кабеля нужен 1:1 current balun. Применение voltage balun в этом случае может вызвать токи на экране, и как следствие – радиопомехи и искажение диаграммы направленности. Для антенн типа off-center-fed диполь или антенн с высоким волновым сопротивлением требуется трансформаторный балун, например, 4:1 или 9:1, в зависимости от конструкции.
Ошибка в подключении заземления балуна может полностью нивелировать его эффект. Если балун рассчитан на работу с заземлением, отсутствие качественного заземления приведёт к ухудшению подавления синфазных токов. В случае использования воздушных антенн, где заземление невозможно, рекомендуется применять изолирующие трансформаторы или дроссели на ферритовых кольцах.
Ещё одна критическая ошибка – неправильная ориентация или монтаж балуна. Многие модели имеют обозначения «ANT» и «TX» – их нельзя путать. Также балуны, собранные в металлических корпусах, должны быть размещены вдали от элементов антенны и мачты, чтобы избежать паразитной ёмкости и токов на корпусе.
При использовании коаксиального кабеля важно не наматывать его в бухту возле балуна, если балун не рассчитан на интеграцию с таким дросселем. Это может создать нежелательные резонансы и ухудшить КСВ. При необходимости дросселирования следует использовать кольца из феррита с соответствующим диапазону проницаемостью (например, FT240-43 для диапазона 1,8–30 МГц).
Наконец, пренебрежение контролем параметров после установки – грубая ошибка. После подключения балуна необходимо измерить КСВ и проверить симметрию тока в плечах антенны токовыми пробниками. Если токи отличаются более чем на 10%, балун либо не работает, либо установлен некорректно.
Балун при работе на нескольких диапазонах: что учитывать
При эксплуатации коротковолновой антенны на нескольких диапазонах важно учитывать, что балун должен сохранять стабильные электрические характеристики в широком частотном диапазоне. Неправильно выбранный или плохо согласованный балун может привести к перегреву, искажению диаграммы направленности и появлению токов на оплётке коаксиального кабеля.
- Импедансная согласованность: балун должен обеспечивать согласование на всех используемых диапазонах. Например, 1:1 балун применяется для антенн с симметричным входным сопротивлением около 50–75 Ом, тогда как 4:1 – для антенн с высоким сопротивлением (200 Ом и выше), как у некоторых OCF или диполей на фидерной линии.
- Широкополосность: ферритовый балун с качественным кольцом (например, из материала FT240-43 или FT240-31) работает эффективно от 1,8 до 30 МГц. При этом важно правильно выбрать число витков: большее количество увеличивает индуктивность и улучшает подавление токов на нижних диапазонах, но ухудшает работу на высоких.
- Мощность: при работе на диапазонах с высокой мощностью необходимо использовать балун с соответствующим запасом по рассеиванию тепла. Например, для 100 Вт достаточно стандартного балуна на кольце FT240, но при 500–1000 Вт потребуется более массивное исполнение или параллельное включение колец.
- Ассиметрия нагрузки: в диапазонах, где антенна работает вне резонанса, увеличивается несимметричность токов. Балун должен эффективно подавлять токи на внешней стороне фидера – в этом случае лучше использовать балун с функцией дросселя (например, Guanella 1:1 с высоким CMRR).
- Учет паразитных резонансов: балуны с длинными обмотками могут сами резонировать на определённых частотах, что приводит к ухудшению параметров. Это особенно критично на диапазонах выше 14 МГц. Использование укороченных или секционированных обмоток уменьшает этот эффект.
Для многодиапазонных антенн предпочтительнее балуны, собранные по схеме Guanella с ферритами, рассчитанными на широкий диапазон частот. Периодическая проверка нагрева и КСВ при передаче на всех диапазонах обязательна для предотвращения скрытых проблем.
