Iso что это в магнитоле

Разъём ISO – это стандартизированный интерфейс для подключения автомобильной магнитолы к электросистеме автомобиля. Его применение упрощает установку, исключает ошибки в распиновке и позволяет избежать повреждения оборудования. Стандарт ISO 10487 был разработан для унификации автомобильных аудиосистем и с начала 90-х годов активно используется большинством европейских и азиатских автопроизводителей.

Конструкция разъёма включает два блока: ISO A и ISO B. Первый отвечает за питание и управление – здесь находятся контакты для подачи напряжения, массы, управляющего сигнала антенны и зажигания. Второй блок обеспечивает подключение акустики – каждый из восьми контактов предназначен для одного из проводов, идущих к динамикам. Такая схема подключения позволяет легко производить замену магнитолы без вмешательства в штатную проводку автомобиля.

Для корректной установки необходимо учитывать специфику модели автомобиля: некоторые производители используют нестандартные распиновки, несмотря на физическую совместимость разъёма. Рекомендуется проверять назначение каждого контакта мультиметром перед подключением новой магнитолы. Особенно это важно при замене заводской системы на стороннюю, так как некорректное соединение может привести к сбоям в электросистеме.

В случае отсутствия ISO-разъёма на стороне автомобиля, применяются переходники или выполняется ручное подключение с помощью клемм. Однако при этом требуется строгое соблюдение схемы подключения и защита соединений. Неправильная пайка, отсутствие изоляции или игнорирование стандарта может привести к короткому замыканию или повреждению оборудования.

Что такое разъём ISO и как он устроен

Конструкция ISO-разъёма разделена на два блока: A и B. Блок A отвечает за питание и управление. В нём находятся контакты для постоянного питания (+12V), зажигания, массы (GND), управления антенным усилителем и линии дистанционного включения. Также в некоторых версиях предусмотрена линия управления подсветкой и подключение к диагностическим шинам (например, K-line).

Блок B предназначен для подключения акустики. Он содержит восемь контактов для четырёх динамиков: переднего левого, переднего правого, заднего левого и заднего правого каналов. Каждому динамику соответствуют два провода – плюс и минус, что позволяет избежать помех и сохранить качество звука.

Контакты в ISO-разъёме имеют фиксированное расположение. Это позволяет быстро проверить схему при помощи мультиметра, а также исключить ошибки при подключении. При этом разъём совместим с множеством автомобилей, выпущенных с конца 90-х годов, что делает его универсальным решением.

Для более надёжного соединения рекомендуется использовать ответную часть ISO-разъёма с защёлками. Это предотвращает произвольное отсоединение при вибрации и обеспечивает стабильность контакта в течение длительного времени эксплуатации.

Какие функции выполняют пины в ISO-разъёме

ISO-разъём магнитолы состоит из двух основных блоков – ISO A и ISO B. Каждый блок содержит по 8 пинов, выполняющих строго определённые функции, критичные для правильной работы головного устройства и его взаимодействия с автомобилем.

• Пин 1 (ISO A) – управление антенным усилителем или электроприводом антенны. Подаёт +12 В при включении магнитолы. Необходим для активных антенн и выдвижных систем.
• Пин 2 (ISO A) – сигнал Mute. Используется для автоматического приглушения звука, например при входящем звонке с Bluetooth-устройства или сигнале от hands-free системы.
• Пин 3 (ISO A) – не используется или индивидуальная функция производителя. Может быть задействован, например, для управления внешними устройствами.
• Пин 4 (ISO A) – постоянное питание (Battery +12 В). Подключается напрямую к аккумулятору, обеспечивает сохранение настроек и памяти.
• Пин 5 (ISO A) – управление подсветкой (Illumination). В некоторых системах используется для синхронизации яркости дисплея магнитолы с габаритными огнями.
• Пин 6 (ISO A) – питание антенны или усилителя (дублирующий выход). Может дублировать функцию пина 1, зависит от конкретной модели.
• Пин 7 (ISO A) – зажигание (Ignition +12 В). Питание подаётся при включении зажигания. Обеспечивает автоматическое включение и выключение магнитолы.
• Пин 8 (ISO A) – масса (Ground). Обеспечивает заземление всей системы. Неправильное подключение может привести к сбоям или повреждению устройства.

Блок ISO B отвечает за аудиосигналы и динамики:

1. Пины 1–2 – задний левый динамик (плюс и минус).
2. Пины 3–4 – передний левый динамик (плюс и минус).
3. Пины 5–6 – передний правый динамик (плюс и минус).
4. Пины 7–8 – задний правый динамик (плюс и минус).

При установке важно не путать полярность: перепутанные провода вызывают фазовый конфликт и снижение качества звучания. Для точного подключения лучше использовать мультиметр и документацию конкретной магнитолы.

Чем отличаются ISO-коннекторы типов A и B

ISO-разъём состоит из двух отдельных 8-контактных коннекторов: тип A и тип B, каждый из которых выполняет чётко определённые функции. Коннектор типа A отвечает за питание и управляющие сигналы, тогда как тип B используется для подключения акустических линий.

Тип A включает пины для постоянного питания (+12V, контакт 4), зажигания (+12V через замок зажигания, контакт 7), массы (контакт 8), управления автоматической антенной или усилителем (контакт 5), а также интерфейсных сигналов, например, для связи с CAN-шиной или функцией выключения при включении задней передачи. Именно в типе A происходят основные ошибки при подключении, особенно при несоответствии стандартов проводки в разных автомобилях.

Тип B служит исключительно для передачи звука. Контакты отвечают за переднюю и заднюю акустические линии – левый и правый каналы. Разъём обеспечивает симметричную передачу сигнала на динамики, без вмешательства в питание. Подключение через тип B не требует согласования напряжений и управления, что упрощает инсталляцию, но требует точного соответствия каналов во избежание инверсии фазы или перекрёстных подключений.

Понимание различий между типами A и B необходимо при замене штатной магнитолы, особенно в случаях, когда переходник не соответствует распиновке конкретного автомобиля. Правильная идентификация каждого коннектора минимизирует риск повреждения оборудования и исключает некорректную работу аудиосистемы.

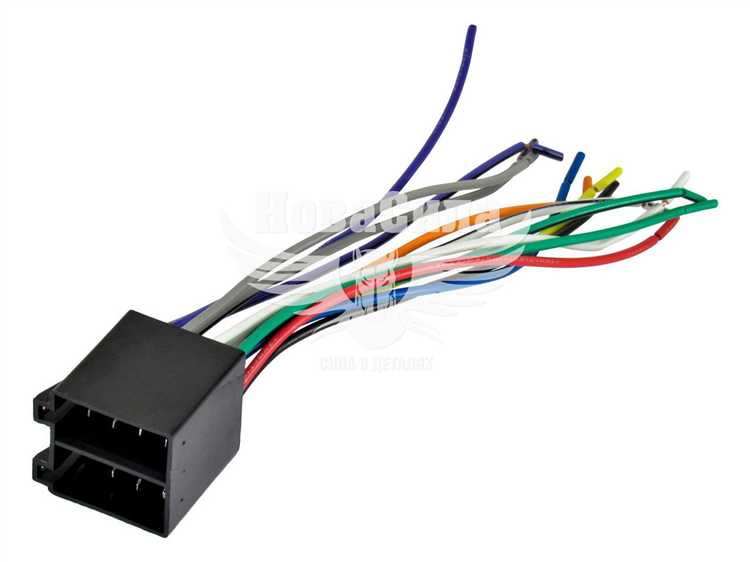

Как подключить магнитолу с ISO-разъёмом к штатной проводке

Перед подключением необходимо убедиться, что в автомобиле используется стандартный ISO-разъём. Большинство европейских автомобилей, выпущенных после 2000 года, оснащаются именно таким интерфейсом. Если в автомобиле нестандартный разъём, потребуется переходник.

ISO-разъём состоит из двух блоков: разъём A предназначен для питания и управления, разъём B – для акустических каналов. Подключение начинается с подсоединения питания. Штатный разъём A должен обеспечивать постоянный плюс (пин 4), зажигание/ACC (пин 7), массу (пин 8) и, при необходимости, управляющий сигнал на антенну или усилитель (пин 5).

Далее подключаются динамики через разъём B. Каждая пара проводов отвечает за отдельный динамик. Распиновка стандартизирована, но стоит свериться со схемой именно вашей машины, чтобы исключить ошибку фазировки каналов. Неправильное подключение приведёт к ухудшению звука или полному отсутствию сигнала.

Если питание на пинах 4 и 7 поменяно местами (что часто бывает в автомобилях разных марок), магнитола может сбрасывать настройки при выключении зажигания. В этом случае требуется перестановка проводов местами или использование адаптера с кросс-коммутацией.

После подсоединения разъёма проверяется работоспособность: магнитола должна включаться при повороте ключа зажигания и сохранять настройки. Все динамики должны воспроизводить звук без искажений. Если присутствует шум или хрип – проверьте контакт массы и целостность проводки.

При отсутствии штатного ISO-разъёма возможна ручная коммутация с помощью универсального ISO-коннектора, где каждый провод подписан и цвет кодирован. В этом случае важно точно свериться с электрической схемой автомобиля и использовать пайку или клеммы с фиксацией для надёжного соединения.

Проблемы при несовместимости ISO и способы их решения

Частая проблема – несовпадение распиновки ISO-коннектора между автомобилем и новой магнитолой. Например, в стандартном ISO-подключении на пине A4 находится постоянное питание (+12 В), а на A7 – зажигание. Однако у некоторых производителей эти пины могут быть перепутаны. В результате магнитола либо не включается, либо теряет настройки при каждом выключении зажигания.

Решение – перестановка контактов в колодке или использование адаптера-переходника. Для этого потребуется тонкая отвертка или инструмент для извлечения пинов. Пин A4 меняется местами с A7, после чего сохраняемость настроек и корректная работа при включении зажигания восстанавливаются.

Следующая проблема – несовместимость с активными аудиосистемами. В некоторых автомобилях (например, Audi, Volkswagen с усилителями Bose) стандартный ISO-разъём не передаёт управляющий сигнал на включение внешнего усилителя. В таком случае звук может отсутствовать вовсе.

Для решения требуется подать +12 В на соответствующий управляющий вход усилителя. Это делается через провод REM (обычно синий с белой полосой), который подключается к выходу «антенна» или «AMP CONT» на магнитоле. Если усилитель не включается автоматически, необходим отдельный модуль или реле.

Также встречается несовместимость форм-фактора – внешне ISO-разъём может быть стандартным, но зафиксирован нестандартными защёлками или иметь дополнительный блок CAN-шины. В этом случае потребуется специальная рамка-переходник и адаптер CAN – без него могут не работать кнопки на руле или функция автоприглушения при звонке.

Для автомобилей с CAN-шиной необходимо использовать адаптеры, которые преобразуют цифровые сигналы в аналоговые. Это позволяет сохранить функциональность штатной проводки и обеспечить корректную работу новой магнитолы с интерфейсом автомобиля.

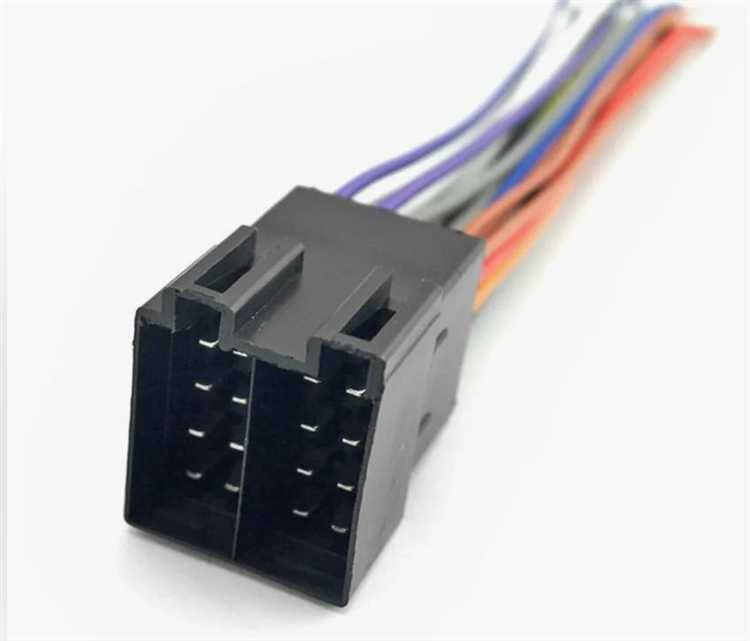

Как использовать переходники для подключения нестандартных магнитол

Переходники обеспечивают совместимость между ISO-разъёмом автомобиля и нестандартной магнитолой, у которой отсутствует стандартный ISO-коннектор. Для корректного подключения необходимо учитывать следующие аспекты.

1. Определите тип разъёма магнитолы. Часто встречаются оригинальные коннекторы производителей (Pioneer, Sony, Kenwood), не совместимые напрямую с ISO. Для каждого типа выпускаются соответствующие переходники.

2. Выберите переходник с правильной распиновкой. Важна точная соответствие контактов питания, динамиков, антенны и управления. Несоответствие может привести к отсутствию звука или повреждению оборудования.

3. Проверьте наличие необходимых функций в переходнике. Некоторые модели поддерживают управление с руля, баланс и подсветку. Отсутствие таких контактов сделает часть возможностей магнитолы недоступными.

4. Подключение выполняется в следующем порядке:

   • Отключите питание автомобиля для исключения короткого замыкания.
   • Подсоедините переходник к штатной проводке ISO автомобиля.
   • Подключите нестандартную магнитолу к переходнику.
   • Проверьте соединения на надёжность, особенно контакты питания и динамиков.
   • Включите питание и протестируйте работу магнитолы.

5. При необходимости выполните донастройку распиновки. Иногда встречаются отличия в цветовой маркировке проводов, поэтому желательно использовать мультиметр или руководства по подключению.

6. Избегайте механических повреждений контактов переходника и разъёмов, чтобы сохранить надёжность соединения и минимизировать риск обрывов во время эксплуатации.

Использование специализированных переходников упрощает интеграцию нестандартных магнитол в штатную проводку, сохраняя функционал и обеспечивая безопасность электросистемы автомобиля.

Можно ли переделать старую проводку под ISO-разъём

Переделка старой проводки под ISO-разъём возможна, но требует точного соблюдения схемы распиновки и качества соединений. Для начала необходимо определить назначение каждого провода штатной проводки автомобиля: питание постоянное и зажигания, масса, динамики и антенна. ISO-разъём стандартизирован, и каждый контакт имеет конкретную функцию, что упрощает интеграцию.

Рекомендуется использовать мультиметр для проверки напряжения и целостности проводов, чтобы избежать ошибок при подключении. Старые провода часто бывают изношены, что повышает риск плохого контакта, поэтому перед монтажом желательно заменить повреждённые участки.

Для подключения старой проводки к ISO-разъёму удобно применять специальные переходники или разъёмы-адаптеры, которые сохраняют целостность заводской проводки и позволяют быстро вернуться к исходному состоянию при необходимости. Если переходников нет, проводку можно переделать вручную, аккуратно обжимая контакты в ISO-штекерах с соблюдением цветовой маркировки и функционала.

Нельзя забывать про правильное подключение к цепи зажигания для корректного включения магнитолы и защиту питания через предохранитель. После монтажа нужно проверить работу динамиков поочерёдно, чтобы исключить неправильное подключение фаз.

Таким образом, переделка старой проводки под ISO-разъём возможна и практична при соблюдении точных технических требований и аккуратной работе с электрикой автомобиля.

Вопрос-ответ:

Что такое ISO-разъём в автомобильной магнитоле и зачем он нужен?

ISO-разъём — это стандартизированный соединитель, который обеспечивает удобное подключение магнитолы к проводке автомобиля. Он упрощает замену или установку аудиосистемы, поскольку позволяет избежать самостоятельного перепаивания или скручивания проводов. С его помощью можно быстро и правильно соединить питание, динамики и другие необходимые сигналы.

Как правильно подключить ISO-разъём к штатной проводке автомобиля?

Для подключения ISO-разъёма к штатной проводке нужно сначала изучить назначение каждого контакта, поскольку стандарт предусматривает разные пины для питания, динамиков и управления. Обычно берут переходник или адаптер, который подходит именно для конкретной модели автомобиля. После этого подключают провода питания (постоянное и замковое), провода динамиков и антенного питания согласно схеме. Важно соблюдать правильную полярность и тщательно изолировать места соединений.

Можно ли использовать ISO-разъём для подключения нестандартных магнитол?

Да, ISO-разъём часто применяется для подключения нестандартных или универсальных магнитол. Для этого существуют специальные переходники, которые позволяют адаптировать проводку нестандартного устройства к стандартной автомобильной системе. Такие переходники упрощают установку и исключают риск неправильного соединения проводов, что может привести к поломке или сбоям в работе аудиосистемы.

В чем разница между двумя ISO-коннекторами, которые обычно идут с магнитолой?

Обычно у магнитолы два ISO-разъёма: один для питания и управления (часто его называют разъёмом «А»), другой — для подключения динамиков (разъём «B»). Разъём питания содержит контакты для постоянного и замкового питания, заземления и управления антеннами или усилителями. Разъём динамиков подключается к четырём каналам — по два на каждую сторону машины. Такая схема позволяет упростить установку и замену магнитолы без необходимости менять всю проводку.

Какие проблемы могут возникнуть при неправильном подключении ISO-разъёма и как их избежать?

При ошибках в подключении ISO-разъёма возможны следующие проблемы: магнитола не включится, не будет звука в динамиках, может сработать предохранитель или возникнуть короткое замыкание. Чтобы избежать таких ситуаций, необходимо внимательно изучить схему проводки автомобиля и назначение каждого контакта ISO-разъёма, использовать подходящие переходники и тщательно проверять соединения до подачи питания. Если есть сомнения, лучше обратиться к специалисту.

Для чего нужен ISO-разъём в автомобильной магнитоле?

ISO-разъём применяется для удобного и стандартизированного подключения магнитолы к электропроводке автомобиля. Он обеспечивает правильное соединение всех необходимых линий питания, динамиков и управления, упрощая процесс установки и замены аудиосистемы без необходимости менять проводку или делать сложные доработки. Благодаря этому разъёму можно легко подключить оборудование разных производителей, сохранив заводские характеристики и корректную работу магнитолы.
