Точное измерение напряжения в электрической цепи необходимо для диагностики неисправностей, проверки соответствия параметров источников питания и оценки нагрузок. Измерения выполняются с помощью мультиметров или вольтметров, подключаемых параллельно участку цепи. Пренебрежение базовыми требованиями безопасности и методике подключения может привести к повреждению оборудования или поражению током.
Перед началом измерения необходимо определить тип напряжения: постоянное (DC) или переменное (AC). Убедитесь, что мультиметр установлен в соответствующий режим. При работе с переменным напряжением бытовой сети выбирается диапазон не менее 600 В, чтобы исключить перегрузку прибора. При измерении малых постоянных напряжений (например, в батарейках) выставляется минимально возможный диапазон для повышения точности.
Контакты щупов подсоединяются параллельно участку цепи: черный щуп – к «земле» или минусу, красный – к плюсу или точке с потенциально более высоким напряжением. Категорически запрещено производить измерения в режиме сопротивления или прозвонки на включенной цепи – это может вывести прибор из строя.
При измерениях в сложных цепях с несколькими источниками питания или импульсными блоками важно учитывать возможные помехи и наводки. В таких случаях предпочтительно использовать приборы с функцией True RMS, способные точно измерять напряжение нестандартной формы. Также рекомендуется фиксировать результаты измерений и проверять их стабильность во времени.
Выбор подходящего мультиметра для измерения напряжения
Для точного измерения напряжения в цепи необходимо использовать цифровой мультиметр с функцией автоопределения диапазона или возможностью ручной установки пределов измерения. Предпочтение следует отдавать моделям, у которых минимальное разрешение составляет не менее 0,1 мВ.
При выборе мультиметра обратите внимание на следующие характеристики:
- Диапазон измерения постоянного напряжения: от 0 до не менее 600 В.
- Диапазон измерения переменного напряжения: от 0 до не менее 750 В.
- Входное сопротивление: не менее 10 МОм для предотвращения искажения измерений.
- Наличие True RMS – обязательно при работе с нестабильным переменным напряжением или импульсными сигналами.
- Категория безопасности (CAT): не ниже CAT II для бытовых сетей, CAT III для распределительных щитов, CAT IV для внешних линий.
Также желательно наличие следующих дополнительных возможностей:
- Подсветка дисплея – для работы в условиях слабой освещённости.
- Фиксация показаний (HOLD) – для удобства при работе в труднодоступных местах.
- Автоотключение – снижает расход батареи при нерегулярном использовании.
Для простых задач, например проверки батареек или напряжения в розетке, подойдёт базовая модель типа DT-830. Для профессионального применения лучше выбирать приборы от производителей UNI-T, Fluke или Brymen с сертификатами точности и защиты.
Настройка мультиметра: режимы и пределы измерений
Для измерения напряжения необходимо установить мультиметр в режим вольтметра. На большинстве моделей используется символ «V». Выбор между постоянным (DC) и переменным (AC) напряжением осуществляется через переключатель: символ V⎓ означает постоянное напряжение, V~ – переменное.
Перед подключением щупов к цепи важно выбрать соответствующий предел измерения. Если значение напряжения заранее неизвестно, установите максимально возможный предел (например, 600 В), чтобы избежать повреждения прибора. После первого измерения можно снизить предел для повышения точности.
В цепях постоянного тока, например, в автомобильной или аккумуляторной электронике, выбирайте режим DC с диапазоном от 20 В до 200 В, в зависимости от уровня напряжения. Для бытовой сети 230 В необходим режим AC с пределом не ниже 250 В. Если мультиметр автоматически определяет диапазон (режим autorange), ручная установка не требуется.

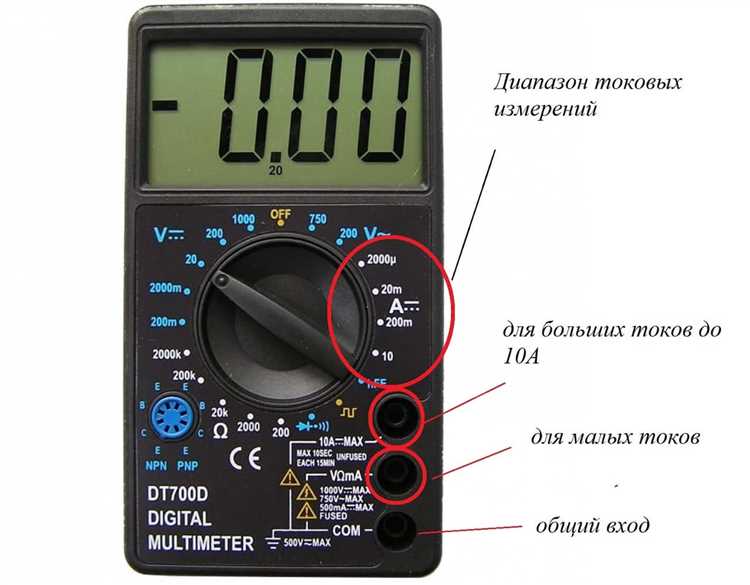

Щупы подключаются следующим образом: черный – в гнездо COM, красный – в гнездо, обозначенное символом V. Подключение к другим входам может привести к неверным показаниям или повреждению прибора.
После завершения измерений обязательно верните переключатель в нейтральное положение или выключите прибор, чтобы исключить разряд батареи и случайное короткое замыкание при следующем использовании.
Подключение щупов к точкам измерения без нарушения цепи
При измерении напряжения важно подключать щупы параллельно участку цепи, не разрывая её. Красный щуп вставляется в гнездо «VΩ» мультиметра, чёрный – в гнездо «COM». Далее красный щуп соединяется с точкой, где необходимо измерить потенциал относительно земли или другой опорной точки, а чёрный – с общей или нулевой точкой цепи.
Если измерение выполняется в активной цепи, сначала убедитесь в отсутствии возможности короткого замыкания. Щупы должны иметь изоляцию и острые наконечники для точного касания контактных точек. Избегайте соскальзывания наконечников с контактов – это может привести к пробою и повреждению компонентов.
При работе с высоковольтными цепями рекомендуется использовать щупы с защитными экранами и держателями, исключающими прямой контакт пальцев с оголёнными частями. Всегда держите щупы за изолированные части и следите, чтобы ваши руки не касались токоведущих элементов.
Если доступ к точкам измерения затруднён, используйте переходные зажимы или пробники с зацепами типа «крокодил» или «игла». Это снизит риск неустойчивого контакта и повысит точность показаний.
Не подключайте щупы к цепи, если не уверены в правильности выбранного диапазона на мультиметре – особенно это касается переменного и постоянного напряжения. Переключение режима при уже подключённых щупах к работающей цепи может вызвать внутренние повреждения прибора.
Измерение постоянного и переменного напряжения: отличия в подходе
Перед началом измерения необходимо установить режим мультиметра: «DC» или «⎓» для постоянного напряжения и «AC» или «∿» для переменного. Ошибочный выбор режима приведёт к некорректным показаниям или отсутствию результата.
При измерении постоянного напряжения щупы подключают параллельно элементу цепи. Красный щуп – к точке с более высоким потенциалом, чёрный – к низкому. Несоблюдение полярности в большинстве современных мультиметров приведёт лишь к отображению отрицательного значения, но в аналоговых приборах может вызвать погрешности.
Измерение переменного напряжения не требует соблюдения полярности, так как направление тока периодически меняется. Однако важно, чтобы диапазон измерений мультиметра превышал амплитуду сигнала, иначе возможно повреждение прибора.
При работе с переменным напряжением мультиметр обычно отображает среднеквадратичное (RMS) значение. Для точных измерений сигнала с несинусоидальной формой (например, от инверторов) нужен прибор с функцией True RMS. Обычные мультиметры дают точные значения только для чисто синусоидального напряжения.
Также при работе с переменным напряжением важно учитывать частотный диапазон. Большинство бытовых мультиметров рассчитано на частоты 40–500 Гц. Измерения вне этих границ могут сопровождаться значительными искажениями.
Ошибки при измерении напряжения и как их избежать
Неправильный выбор диапазона измерений может привести к неточным результатам или перегрузке. Например, при измерении напряжения 24 В на диапазоне до 200 мВ прибор покажет «1» или выдаст ошибку. Следует выбирать ближайший больший предел: для 24 В – установить 200 В.
Игнорирование режима переменного/постоянного напряжения приводит к показаниям, не соответствующим действительности. Для переменного напряжения требуется установка режима AC (обычно обозначается символом «~»), для постоянного – DC («⎓» или «=»). Измерение переменного напряжения в режиме DC может показать ноль или нестабильные значения.
Использование повреждённых щупов или разъёмов искажает измерения. Даже небольшая коррозия или повреждённая изоляция увеличивает контактное сопротивление. Следует регулярно проверять состояние проводов и разъёмов, при необходимости заменять их.
Касание токоведущих частей руками во время измерений не только опасно, но и может влиять на показания из-за паразитной емкости тела. Измерения нужно проводить только за изолированную часть щупов.
Измерение в условиях высокой влажности или при наличии конденсата внутри прибора может привести к ложным значениям. Перед использованием мультиметр должен быть сухим и акклиматизированным, особенно после переноса из холодного помещения.
Проверка результатов: как интерпретировать показания прибора
Показания мультиметра отражают напряжение между точками измерения в момент замера. Если значение значительно отличается от ожидаемого, следует проверить корректность подключения щупов: красный щуп – к положительной точке, чёрный – к отрицательной или земле.
Для постоянного напряжения правильное значение обычно стабильно и не изменяется при фиксированном положении щупов. Если показания плавают или равны нулю, возможно, прибор подключён параллельно неисправному элементу или в цепи отсутствует напряжение.
При измерении переменного напряжения учитывайте форму сигнала. Мультиметры с функцией True RMS дают точное среднеквадратичное значение. Если прибор не поддерживает True RMS, показания могут быть искажены при несинусоидальных сигналах.
Погрешность прибора указывается в технической документации. Например, класс точности 1% означает, что реальное значение может отличаться от измеренного на 1%. При низких напряжениях это может существенно влиять на результат, поэтому стоит использовать мультиметр с минимальной погрешностью для точных измерений.
Если измеряемое напряжение значительно выше максимального диапазона прибора, результат будет некорректным или прибор может показать перегрузку. Следует переключить измерительный диапазон на более высокий.
Неправильное положение переключателя режимов (например, измерение тока вместо напряжения) приводит к ошибочным показаниям и может повредить прибор. Перед замером важно убедиться в правильном режиме.
При повторных измерениях результаты должны быть стабильными. Значительные отклонения указывают на проблемы в цепи или неисправность прибора. Для дополнительной проверки можно использовать другой мультиметр или измерить напряжение на другом участке цепи.
Вопрос-ответ:
Как правильно подключить щупы мультиметра для измерения напряжения в цепи?
Щупы мультиметра нужно подключать параллельно тому участку цепи, напряжение на котором требуется измерить. Красный щуп обычно подключается к положительному полюсу или точке с более высоким потенциалом, черный — к отрицательному или нулевому уровню. Важно не включать мультиметр последовательно, иначе можно повредить прибор или изменить параметры цепи.
Можно ли измерять напряжение на электроприборах, находящихся под нагрузкой?
Да, напряжение часто измеряют на устройствах при их работе, чтобы проверить реальное напряжение в цепи. Но следует соблюдать осторожность и использовать подходящий режим мультиметра. При этом важно не нарушать электрическую цепь и следить за исправностью проводов и изоляции, чтобы избежать коротких замыканий или поражения током.
Какие ошибки чаще всего допускают при измерении переменного напряжения?
Основные ошибки — неправильный выбор режима измерения, несоблюдение полярности при работе с некоторыми приборами, плохой контакт щупов с точками измерения, а также использование мультиметра с недостаточным пределом измерения, что приводит к неверным показаниям или повреждению прибора.
Почему показания мультиметра могут отличаться при повторных измерениях одного и того же напряжения?
Различия могут возникать из-за неплотного контакта щупов, влияния помех, колебаний напряжения в сети или низкого заряда батареи мультиметра. Кроме того, на точность влияет качество прибора и стабильность условий измерения.
Как избежать повреждения мультиметра при измерении высокого напряжения?
Следует использовать прибор с соответствующим классом напряжения и пределом измерения, проверять правильность выбора режима и подключать щупы аккуратно, не допуская коротких замыканий. Не стоит превышать максимальные значения, указанные в технических характеристиках, а также желательно использовать специальные защитные перчатки и инструменты с изоляцией.
Как правильно подключать щупы мультиметра при измерении напряжения в цепи?
Для измерения напряжения необходимо подсоединять щупы параллельно к участку цепи, напряжение на котором нужно узнать. Чёрный щуп подключают к общему (минус), а красный — к точке, где измеряется потенциал относительно общего. Важно не включать мультиметр последовательно, так как это может привести к повреждению прибора или неправильным показаниям. Перед измерением убедитесь, что выбран правильный режим измерения напряжения и предел измерения соответствует ожидаемому значению.
Почему показания мультиметра могут отличаться от ожидаемого напряжения и как проверить их достоверность?
Отклонения показаний могут возникать из-за плохого контакта щупов с точками измерения, низкого заряда батареи мультиметра или неправильного выбора режима и диапазона. Также влияние оказывает внутреннее сопротивление прибора и наличие помех в цепи. Чтобы проверить достоверность, измерьте напряжение на известном источнике, например, батарейке, и сравните результат с номиналом. Если показатели совпадают, прибор работает корректно. При сомнениях используйте другой мультиметр для сравнения.
