Как на схеме обозначается дроссель

Дроссель – пассивный элемент электрической цепи, представляющий собой катушку индуктивности. Его основная функция – ограничение изменения тока и подавление высокочастотных помех. Правильное обозначение дросселя на схемах обеспечивает точность чтения и упрощает монтаж и обслуживание.

Стандартные условные графические символы дросселя включают катушку с одним или несколькими витками, иногда дополненную магнитопроводом или обозначением индуктивности. Для разных типов дросселей (например, с воздушным или ферромагнитным сердечником) применяются различные варианты условных знаков согласно ГОСТ 2.721–74 и международным стандартам IEC.

Расположение и ориентация символа дросселя на схеме не произвольны – они должны соответствовать направлению тока и учитывать сопряжённые элементы. Для повышения читаемости схемы рекомендуется располагать обозначения горизонтально или вертикально, избегая наклонов и искажений.

Примеры схем с обозначениями дросселей помогают понять нюансы применения символов в конкретных случаях, например, при изображении фильтров, стабилизаторов напряжения или импульсных источников питания. Важно также соблюдать стандарты при нанесении технических параметров рядом с символом – индуктивность, сопротивление, максимальный ток.

Стандарты и нормы обозначения дросселя в схемах

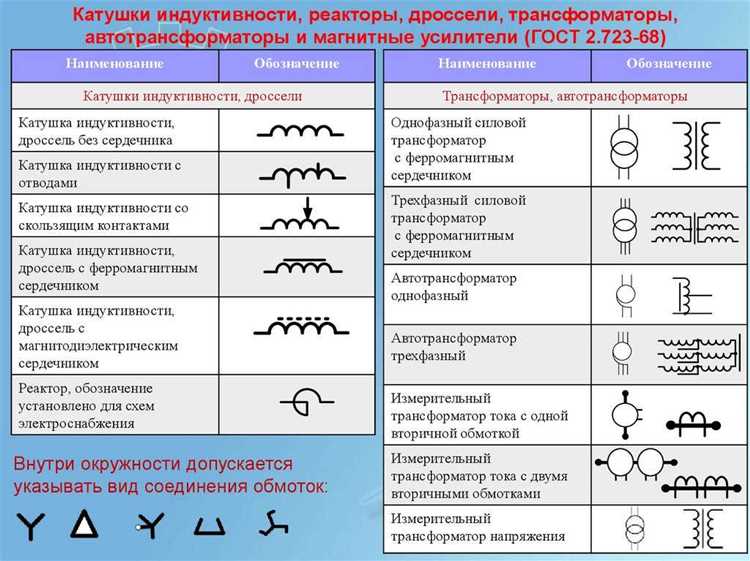

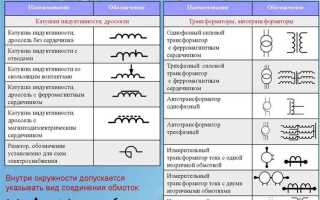

Обозначение дросселя на электрических схемах регламентируется ГОСТ 2.710-81 и международным стандартом IEC 60617. Согласно ГОСТ, дроссель отображается в виде катушки с одной или несколькими витками, зачастую с нанесённой стрелкой, указывающей магнитную связь или индуктивность.

При использовании нескольких дросселей на схеме каждый элемент должен иметь уникальный индекс, например, L1, L2 и так далее, что соответствует общепринятой практике маркировки индуктивных компонентов.

Для правильного понимания и согласованности схемы необходимо соблюдать масштаб и размеры условных обозначений, не допуская искажения символов. Толщина линий и расстояния между элементами выбираются согласно нормативам, чтобы обеспечить читаемость даже при уменьшении масштаба.

Если дроссель имеет специальные параметры (например, с ферритовым сердечником, переменной индуктивностью или высокочастотный тип), рядом с символом указывают дополнительные обозначения или примечания с техническими характеристиками.

Использование стандартных обозначений обеспечивает точное восприятие схемы инженерами и монтажниками, снижает вероятность ошибок при проектировании и сборке электронных устройств.

Графическое изображение дросселя в разных типах схем

В радиотехнических схемах дроссель может изображаться более детализированно: витки рисуются с равными промежутками и одинаковым размером, что помогает визуально выделить индуктивность. При этом часто добавляют обозначение индуктивности (например, L1, L2) рядом с символом для точной идентификации компонента.

Для схем низковольтных устройств и цифровой техники используют упрощённое графическое изображение дросселя, напоминающее прямоугольник с несколькими дугами внутри или сплошной зигзагообразной линией, что облегчает чтение схем при плотной компоновке элементов.

В схемах с несколькими дросселями иногда применяют вариант с обозначением ферритового сердечника – пара параллельных линий, между которыми размещены витки катушки. Такой символ указывает на магнитопровод и помогает различать типы дросселей по конструктивным особенностям.

Обязательно соблюдение стандартов ГОСТ или IEC при изображении дросселя в профессиональных схемах, что гарантирует однозначное восприятие элемента и исключает ошибки при монтаже и ремонте.

Обозначение параметров дросселя рядом с символом

На электрических схемах параметры дросселя указываются непосредственно рядом с его графическим обозначением для облегчения понимания характеристик компонента. Основные параметры включают индуктивность, допустимый ток и сопротивление обмотки.

Индуктивность указывается в генри (Гн), миллигенри (мГн) или микрогенри (мкГн) с точностью, необходимой для проекта. Например, «10 мГн» или «4,7 Гн». Единица измерения обязательно указывается рядом с числовым значением.

Допустимый ток часто обозначают как I_ном или просто I с указанием значения в амперах, например, «I = 0,5 А». Это важно для выбора дросселя, чтобы избежать перегрева.

Сопротивление обмотки может быть указано в омах, особенно если его влияние значимо для работы схемы. Пример обозначения – «R = 0,2 Ом».

Если дроссель имеет дополнительные параметры, такие как количество витков или тип сердечника, они могут быть указаны буквенными сокращениями или рядом с основными параметрами, например: «N=100» (число витков), «Fe» (ферритовый сердечник).

Параметры располагаются обычно справа или снизу от символа дросселя, избегая пересечений с линиями схемы. При необходимости используют скобки или разделители, чтобы выделить параметры визуально.

Пример условного обозначения рядом с символом дросселя:

Различия в обозначениях дросселей для силовых и сигнальных цепей

В электрических схемах дроссели для силовых и сигнальных цепей имеют различия в графическом изображении и деталях обозначения, отражающих их функциональные особенности и технические параметры.

Для силовых цепей дроссели часто изображаются в виде катушки с более толстыми линиями или с дополнительным указанием номинальных токов и напряжений, что важно для выбора компонентов, способных выдерживать высокие нагрузки. Часто рядом с символом указывают индуктивность (в микро или миллигенри) и максимально допустимый ток.

В сигнальных цепях дроссели обычно изображаются более тонко и компактно, без акцента на токовые параметры, поскольку их задача – фильтрация высокочастотных помех и сглаживание сигналов. В таких обозначениях чаще указывают частотные характеристики и индуктивность, без необходимости отображать допустимый ток.

Кроме того, в силовых схемах иногда применяют дополнительные графические элементы, например, сердечник или магнитопровод, что подчеркивает конструктивные особенности дросселя. В сигнальных схемах такие детали редко используются.

Для удобства чтения схемы рекомендуют рядом с символом указывать тип дросселя (например, «силовой» или «сигнальный») или специфику применения, что упрощает выбор и проверку элементов при монтаже и обслуживании.

Ошибки при изображении дросселя и как их избежать

Другой распространённый промах – отсутствие обозначения полярности или направления обмотки там, где это критично, особенно в сигнальных цепях с магнитной связью. Отсутствие уточняющих параметров рядом с символом усложняет понимание работы элемента и может привести к ошибкам при монтаже или тестировании.

Иногда встречается неправильное размещение символа дросселя относительно других компонентов схемы, из-за чего нарушается читаемость и логика соединений. Это затрудняет проверку и анализ схемы.

Чтобы избежать подобных ошибок, следует строго следовать установленным стандартам ГОСТ и IEC для графических обозначений дросселей. Использовать символы с чётко заданным количеством витков и без декоративных элементов.

Обязательно указывать рядом с символом параметры индуктивности, номинальный ток и частоту, если это необходимо. Для сложных дросселей, например с ферритовым сердечником, использовать специальные обозначения, рекомендованные стандартами.

Расположение символа на схеме должно быть логичным, обеспечивающим понятное соединение с другими элементами. Следует избегать пересечений линий и расположения символа под углом, что ухудшает читаемость.

Использование специализированных редакторов схем с встроенной библиотекой стандартных символов дросселей снижает риск ошибок и упрощает создание корректной документации.

Примеры типичных схем с обозначениями дросселей

В схемах питания дроссели часто применяются для фильтрации помех и сглаживания пульсаций тока. Обозначение дросселя в таких схемах представлено в виде катушки с несколькими витками, иногда с добавлением буквенного индекса L, указывающего на индуктивный элемент. Рядом с символом указываются параметры индуктивности и номинальный ток.

В фильтрах низких частот дроссели располагаются последовательно с нагрузкой. На схемах они изображаются стандартным символом катушки, а параметры индуктивности и сопротивления указываются рядом, например: L1, 10 мкГн, 0.5 Ом.

В импульсных источниках питания дроссели часто обозначаются с указанием номера и технических характеристик – индуктивность, ток насыщения, сопротивление обмотки. Например, L2 (22 мкГн, Imax=3A). На схемах этот элемент может быть включён между выходом преобразователя и нагрузкой для снижения пульсаций тока.

Для сигнальных цепей используют маленькие дроссели с низкой индуктивностью, обозначаемые символом катушки с меньшим количеством витков. Часто рядом с обозначением добавляется индекс, отражающий назначение – например, L3 для фильтра помех в линии данных.

На схемах радиочастотных устройств дроссели изображают с учётом их высокочастотных характеристик, часто добавляя указания частоты и допустимой мощности. Например, L4 (1 мкГн, 500 МГц, 0.25 Вт).

Включение дросселя в схему сопровождается обязательным указанием номинала рядом с символом и правильным выбором обозначения в соответствии с ГОСТ или международными стандартами. Это помогает избежать ошибок при монтаже и обслуживании оборудования.

Особенности обозначения многовитковых и ферритовых дросселей

• Многовитковые дроссели отображаются с 3 и более витками, выполненными плавными линиями или овальными завитками.
• Если схема предусматривает особые параметры (например, индуктивность, ток или сопротивление обмотки), они указываются рядом с обозначением.
• Для обозначения катушки с отводом или средней точкой часто применяется дополнительная точка или линия на символе.

Ферритовые дроссели имеют специфическую конструкцию с сердечником из феррита, что влияет на их магнитные характеристики и назначение. В схемах это отражается следующими особенностями:

• Основное обозначение ферритового дросселя схоже с многовитковым, но дополнительно используется прямоугольник или параллелограмм, символизирующий ферритовый сердечник.
• Иногда сердечник изображается штриховкой или двойными линиями вокруг катушки.
• Для повышения информативности рядом с символом указываются параметры сердечника (например, тип феррита, индуктивность при заданных условиях).

Рекомендации при оформлении схем с дросселями:

1. Использовать стандартизированные графические символы по ГОСТ или международным стандартам.
2. Чётко обозначать дополнительные элементы, такие как отводы или сердечники, чтобы избежать путаницы с другими индуктивностями.
3. Всегда указывать ключевые параметры дросселя рядом с символом, чтобы облегчить монтаж и последующую диагностику.
4. При сложных конструкциях использовать дополнительные пояснительные надписи или ссылки на техническую документацию.

Вопрос-ответ:

Как в электрических схемах обычно обозначают дроссель и чем этот символ отличается от обозначения катушки индуктивности?

Дроссель на схемах чаще всего изображается в виде катушки с одной или несколькими витками, но с дополнительным элементом, который указывает на его функциональность. В простейшем варианте символ дросселя похож на катушку индуктивности, однако часто добавляют небольшой прямоугольник или две параллельные линии, символизирующие сердечник или ферритовую основу. В отличие от обычной катушки, дроссель обычно используется для подавления высокочастотных помех или ограничения тока, и поэтому в обозначении стараются отразить эту особенность. Иногда рядом с символом указывают букву «L» с индексом, а для ферритовых дросселей — дополнительные обозначения, чтобы не путать их с другими индуктивностями.

Какие параметры дросселя обычно указывают рядом с его символом на электрической схеме и почему это важно?

Рядом с символом дросселя обычно прописывают его индуктивность в микрогенри (мкГн) или миллигенри (мГн), а также максимально допустимый ток. Иногда указывают сопротивление постоянному току (DC-омическое сопротивление), чтобы показать потери. Для ферритовых дросселей часто приводят тип сердечника или материал, поскольку это влияет на свойства. Эти параметры помогают понять, насколько дроссель подходит для конкретной задачи — например, по величине индуктивности можно оценить, какие частоты он будет эффективно подавлять, а по току — выдержит ли он нагрузки схемы. Без этих данных выбор и проверка компонента становятся затруднительными.

Чем обозначение многовиткового дросселя отличается от ферритового в электрических схемах?

Многовитковые дроссели чаще всего изображаются просто в виде катушки с несколькими витками на схеме, отражая физическую конструкцию. Ферритовые дроссели обычно имеют символ, в котором дополнительно показывается сердечник — это могут быть две параллельные линии, пересекающие катушку, или прямоугольник вокруг нее. Такое обозначение указывает на наличие ферритового материала внутри, который существенно влияет на магнитные свойства и эффективность работы дросселя в подавлении высокочастотных помех. Различие в символах помогает быстро понять, какой тип компонента используется, и какие характеристики следует ожидать от дросселя.

Какие ошибки часто встречаются при изображении дросселя на схемах и как их избежать?

Одной из распространённых ошибок является использование символа катушки индуктивности без дополнительных обозначений для дросселя, что может ввести в заблуждение при анализе схемы. Также иногда забывают указывать параметры, которые позволяют правильно подобрать элемент при монтаже. Нередко встречаются случаи, когда ферритовый сердечник не отображается в обозначении, что затрудняет понимание типа дросселя. Чтобы избежать подобных ошибок, нужно строго придерживаться стандартных графических обозначений и включать параметры рядом с символом. Это помогает сделать схему более понятной и упрощает проверку компонентов.

Как в схемах различают дроссели, предназначенные для силовых цепей, и те, что используются в сигнальных линиях?

Обозначения дросселей для силовых цепей и сигнальных линий отличаются как по символам, так и по сопроводительным параметрам. В силовых схемах дроссели обычно имеют более крупные значения индуктивности и рассчитаны на высокие токи, что отражается в обозначениях и маркировках — например, с указанием максимального номинального тока. В сигнальных цепях применяются дроссели с меньшими параметрами, иногда с особым обозначением, указывающим на их функцию подавления высокочастотных шумов. Иногда в схемах для сигналов рядом с символом ставят дополнительную пометку или используют более компактное графическое обозначение. Это помогает отличать их при анализе и проектировании, чтобы избежать ошибок при выборе компонента.
