Как найти количество витков в трансформаторе

Как найти количество витков в трансформаторе

Количество витков обмотки напрямую влияет на параметры трансформатора: напряжение, ток и мощность. При проектировании или диагностике устройства важно точно определить это значение для каждой обмотки – первичной и вторичной. Неправильный расчет может привести к перегреву, снижению КПД или полной неработоспособности трансформатора.

Основная формула расчета основывается на законе электромагнитной индукции: U = 4,44 × f × N × Φ, где U – напряжение, f – частота, N – количество витков, Φ – магнитный поток. Из этой зависимости можно выразить необходимое число витков при известных параметрах. Для типовой частоты 50 Гц и заданного уровня индукции в сердечнике (например, 1,2 Тл) подбирается оптимальное значение N.

На практике при перемотке трансформатора витки можно пересчитать вручную, используя штангенциркуль, линейку и расчет площади сечения сердечника. После этого по напряжению одной из обмоток и измеренному числу витков рассчитывается витковое число на вольт. Оно используется для определения количества витков в других обмотках.

Если трансформатор работает в импульсном режиме, расчет меняется: учитываются прямоугольные импульсы, длительность насыщения сердечника и индукция. Здесь также важно учитывать тип используемого феррита, поскольку допустимая индукция и потери зависят от материала.

Для обеспечения точности расчетов рекомендуется дополнительно использовать испытания под нагрузкой и осциллографический контроль формы сигнала. Это позволяет скорректировать расчетное количество витков с учетом паразитных эффектов и потерь в магнитопроводе.

Как рассчитать число витков по известному напряжению и частоте

Как рассчитать число витков по известному напряжению и частоте

Для оценки числа витков в обмотке трансформатора при известных напряжении и частоте используют формулу ЭДС:

N = (U × 10⁸) / (4,44 × f × B × S)

Где:

N – количество витков;

U – напряжение (В);

f – частота (Гц);

B – индукция в сердечнике (Тл);

S – площадь сечения магнитопровода (см²).

Параметр B выбирается исходя из типа сердечника и режима работы. Для железных сердечников в сетевых трансформаторах обычно используют значение от 1,2 до 1,6 Тл. Площадь S измеряется по окну магнитопровода в плоскости, перпендикулярной магнитному потоку.

Например, при напряжении 230 В, частоте 50 Гц, магнитной индукции 1,4 Тл и площади сечения 6,5 см² получаем:

N = (230 × 10⁸) / (4,44 × 50 × 1,4 × 6,5) ≈ 12 626 витков.

Формула справедлива для расчёта обмотки с синусоидальным напряжением и равномерным заполнением сердечника. В импульсных трансформаторах или при других формах сигнала расчет требует корректировок.

Использование коэффициента трансформации для определения витков

Использование коэффициента трансформации для определения витков

k = N1 / N2,

где N1 – число витков первичной обмотки, N2 – число витков вторичной обмотки.

Если известны напряжения на обмотках, можно использовать соотношение:

k = U1 / U2,

где U1 – напряжение на первичной обмотке, U2 – на вторичной.

Для расчета неизвестного числа витков:

  • Если известно N1 и нужно найти N2:

    N2 = N1 × U2 / U1
  • Если известно N2 и нужно найти N1:

    N1 = N2 × U1 / U2

Пример: трансформатор понижает напряжение с 230 В до 12 В. Если первичная обмотка содержит 460 витков, то вторичную можно определить так:

N2 = 460 × 12 / 230 ≈ 24 витка

При расчетах важно учитывать:

  1. Точность измерения напряжений под нагрузкой.
  2. Наличие падения напряжения на сопротивлении обмоток.
  3. Округление до целого числа витков возможно только в пределах допустимой погрешности.

Метод работает только для трансформаторов, работающих в линейном режиме, без насыщения сердечника.

Определение количества витков методом обратного расчёта по замерам

Определение количества витков методом обратного расчёта по замерам

Метод обратного расчёта позволяет определить число витков в трансформаторной обмотке, если известны параметры напряжения, силы тока, сечения сердечника и частота питания. Основной подход заключается в снятии фактических замеров и использовании физических уравнений, связывающих электромагнитные параметры с геометрией обмотки.

Для первичной оценки используют формулу:

N = U / (4,44 × f × B × S)

где:

  • N – количество витков,
  • U – измеренное напряжение на обмотке (В),
  • f – частота сети (Гц),
  • B – максимальная магнитная индукция в сердечнике (Тл),
  • S – площадь поперечного сечения сердечника (м²).

Магнитную индукцию B можно оценить по данным производителя магнитопровода или экспериментально, если известен материал. Стандартное значение для железа – около 1,2 Тл.

Пример: при напряжении 230 В, частоте 50 Гц, индукции 1,2 Тл и сечении сердечника 0,000025 м², расчёт даст:

N = 230 / (4,44 × 50 × 1,2 × 0,000025) ≈ 344 витка.

Если измеряется и вторичное напряжение, можно дополнительно проверить результат по коэффициенту трансформации, используя формулу:

N₁ / N₂ = U₁ / U₂

где N₁ и N₂ – искомое и измеренное количество витков соответственно, U₁ и U₂ – соответствующие напряжения. Сравнение двух методов позволяет выявить погрешности и уточнить расчёт.

Перед измерениями важно отключить трансформатор от сети и разрядить все накопители энергии. Для точных результатов необходимо использовать калиброванные приборы, избегать наводок и учитывать сопротивление проводов при измерении напряжений на низких уровнях.

Как определить витки при перемотке трансформатора без маркировки

Как определить витки при перемотке трансформатора без маркировки

При отсутствии маркировки на трансформаторе необходимо выполнить ряд измерений и расчетов для определения количества витков. Для начала трансформатор полностью разбирается, и все обмотки аккуратно удаляются, при этом фиксируется диаметр и длина провода каждой из них, а также направление намотки.

Первым этапом после разборки является измерение сечения сердечника. Для этого определяется ширина и толщина магнитопровода в месте окна, через которое проходят обмотки. Полученное значение площади сечения в квадратных сантиметрах понадобится для дальнейших расчетов.

Затем выполняется пробная намотка. На магнитопровод наматывается 10 витков провода, аналогичного по диаметру исходному. Подключив эту обмотку к известному переменному напряжению (например, 5 или 10 В), измеряется напряжение на выходе (если намотка на первичной стороне) или на входе (если предполагаемая вторичная). Далее рассчитывается количество витков на вольт:

n = N / U, где:

n – число витков на 1 В,

N – количество пробных витков,

U – измеренное напряжение.

Зная это значение, можно рассчитать общее количество витков для нужного напряжения: Nнужное = Uнужное × n.

Если трансформатор имеет несколько обмоток, то аналогичные измерения проводятся для каждой обмотки отдельно. Чтобы отличить первичную от вторичной, можно подать низкое напряжение на одну обмотку и посмотреть, на какой из оставшихся напряжение оказывается выше – она и будет вторичной.

Для снижения погрешности при пробной намотке рекомендуется использовать одинаковое натяжение провода и соблюдать плотность укладки, максимально приближённую к заводской. Также важно учитывать материал сердечника: для сердечников из железа с зазором расчётная индукция обычно составляет 1,2–1,5 Тл, для ферритов – 0,2–0,3 Тл.

Если удалось сохранить хотя бы часть исходной обмотки, можно по длине оставшегося провода и толщине изоляции приблизительно оценить количество витков. Измерив длину провода, обмерив среднюю длину одного витка и разделив первое значение на второе, получают примерное количество витков в исходной обмотке.

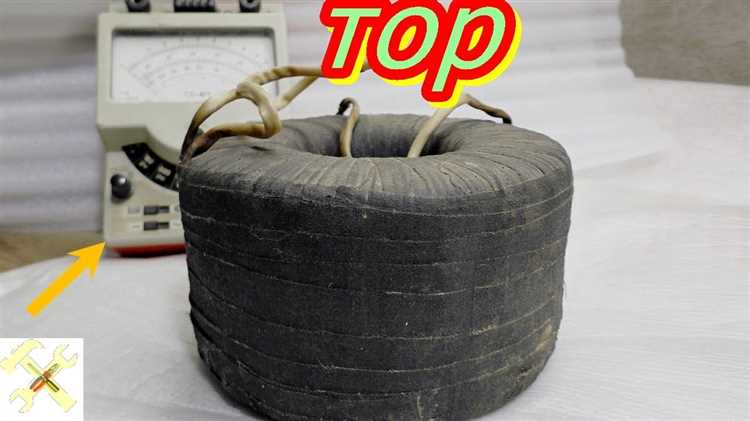

Применение формул для первичной и вторичной обмоток

Применение формул для первичной и вторичной обмоток

Для расчёта числа витков в первичной и вторичной обмотках трансформатора используется соотношение напряжений и витков: U₁ / U₂ = N₁ / N₂, где U – напряжение, N – количество витков, индексы 1 и 2 обозначают первичную и вторичную обмотки соответственно.

Если известно напряжение на входе и выходе, а также число витков одной из обмоток, можно определить витки другой: N₂ = (U₂ × N₁) / U₁. Например, при U₁ = 230 В, U₂ = 12 В и N₁ = 800 витков, вторичная обмотка будет иметь: N₂ = (12 × 800) / 230 ≈ 42 витка.

Для первичной обмотки, если известны вторичные параметры: N₁ = (U₁ × N₂) / U₂. Это удобно при перемотке трансформаторов с фиксированным вторичным напряжением, например, 12 В или 24 В для питания устройств.

Важно учитывать, что формулы предполагают идеальный трансформатор без потерь. При практическом расчёте добавляется поправка на падение напряжения в обмотках, особенно при высоких токах. В таких случаях число витков может быть увеличено на 5–10 %.

Также следует учитывать рабочую частоту. На частоте 50 Гц для сердечников из трансформаторной стали ориентировочное число витков на вольт составляет 33–40 витков/В для первичной обмотки. При частоте 60 Гц эта величина снижается до 27–33 витков/В.

Использование формул оправдано при наличии достоверных данных по напряжениям и хотя бы одному параметру витков. Это снижает вероятность ошибок при проектировании или перемотке трансформатора.

Проверка расчётов на практике с помощью мультиметра и нагрузки

Проверка расчётов на практике с помощью мультиметра и нагрузки

Для подтверждения правильности рассчитанного количества витков измерьте сопротивление обмоток мультиметром в режиме омметра. Значения должны соответствовать предварительным расчетам с учетом сечения провода и длины.

Подключите первичную обмотку к источнику переменного напряжения с известными параметрами (например, 220 В, 50 Гц). Замерьте выходное напряжение на вторичной обмотке без нагрузки. Если напряжение отличается от расчётного более чем на 5%, скорректируйте число витков.

Далее подключите к вторичной обмотке нагрузку с мощностью, близкой к проектной (например, резистор или лампу накаливания). Измерьте напряжение и ток на нагрузке. Сравните эти данные с теоретическими значениями, используя закон Ома и коэффициент трансформации.

Если напряжение значительно проседает под нагрузкой, это может свидетельствовать о неправильном числе витков или недостаточном сечении провода. При обнаружении отклонений увеличьте или уменьшите количество витков с шагом 5-10% и повторите измерения.

Проверяйте также температуру обмоток после длительной работы под нагрузкой. Сильный перегрев указывает на ошибку в расчётах или некачественную намотку.

Таким образом, последовательное измерение сопротивления, напряжения без нагрузки и под нагрузкой, а также контроль температуры позволяют убедиться в правильности выбранного числа витков и обеспечить стабильную работу трансформатора.

Вопрос-ответ:

Как точно определить количество витков в обмотке трансформатора без заводской маркировки?

Для определения числа витков без маркировки можно использовать метод измерения сопротивления обмотки и сравнения с эталонными значениями. Если известна длина и диаметр провода, измеряется сопротивление, после чего по удельному сопротивлению меди вычисляется длина провода и количество витков. Альтернативно, можно подать на обмотку низковольтное переменное напряжение, измерить индуцированное напряжение на другой обмотке и применить соотношение трансформации для вычисления числа витков.

Как соотносятся напряжение и количество витков в трансформаторе?

Напряжение на обмотке прямо пропорционально числу витков. Формула U = 4.44 * f * N * B * S связывает напряжение U с числом витков N, частотой f, максимальной индукцией B и площадью сечения сердечника S. При постоянных параметрах сердечника и частоте увеличение числа витков ведёт к пропорциональному увеличению напряжения. Это позволяет рассчитывать необходимое число витков для заданного напряжения и частоты.

Можно ли определить количество витков трансформатора с помощью мультиметра?

Мультиметр позволяет измерить сопротивление обмоток, что служит косвенным признаком количества витков. Однако точный подсчёт по одному измерению невозможен без дополнительных данных — таких как диаметр провода и материал. Для приблизительного определения можно измерить сопротивление, рассчитать длину провода по известному удельному сопротивлению и длине витка, а затем оценить количество витков. Для точного подсчёта лучше применять специализированные методы и приборы.

Что делать, если трансформатор повреждён и обмотки не подлежат прямому измерению?

Если обмотки повреждены или обрыв провода не позволяет измерять сопротивление напрямую, можно использовать методы обратного расчёта. Например, по известным параметрам сердечника, напряжению питания и частоте вычисляется число витков первичной обмотки. Вторичная обмотка определяется через коэффициент трансформации или измерение напряжения на вторичной обмотке при подаче низковольтного сигнала на первичную. Также применяются методы визуального подсчёта витков при доступе к обмоткам.

Как влияет частота сети на расчет числа витков в трансформаторе?

Частота сети определяет скорость изменения магнитного потока в сердечнике трансформатора. При увеличении частоты для поддержания того же напряжения можно уменьшить число витков, так как индукция меняется быстрее. В формуле расчёта витков частота находится в знаменателе, то есть при более высокой частоте число витков снижается, а при снижении частоты требуется больше витков для сохранения уровня напряжения и предотвращения насыщения сердечника.

Как определить точное количество витков в первичной и вторичной обмотках трансформатора?

Для определения количества витков сначала нужно знать параметры трансформатора: напряжение, частоту, сечение магнитопровода и материал сердечника. Расчёт начинается с нахождения числа витков на 1 вольт по формуле: w = 10^8 * U / (4.44 * f * B * S), где U — напряжение (В), f — частота (Гц), B — индукция магнитного поля (Тл), S — площадь сечения сердечника (см²). После этого общее число витков для первичной обмотки определяется как произведение этого значения на напряжение первичной обмотки. Для вторичной — аналогично, с учётом выходного напряжения. При отсутствии данных можно использовать измерения и обратный расчёт, например, подсчитать витки, намотанные на сердечник, либо измерить параметры с помощью мультиметра и нагрузочного теста. Такой подход позволяет получить точные значения для обеих обмоток.
