Определение SMD предохранителя требует точного визуального и мультиметрического контроля. В отличие от традиционных предохранителей, SMD компоненты часто имеют минималистичный дизайн и не всегда маркированы четкими обозначениями. Наиболее распространённые форм-факторы – 1206, 0805 и 0603, при этом размер влияет на номинальные параметры и методы идентификации.
Визуально SMD предохранитель выглядит как небольшая прямоугольная деталь с металлическими контактами по бокам и без характерных плавких элементов. Часто на поверхности можно обнаружить буквенно-цифровой код, который следует сверять с технической документацией производителя для определения номинального тока и напряжения.
Для быстрой проверки состояния предохранителя рекомендуется использовать цифровой мультиметр в режиме прозвонки или измерения сопротивления. Рабочий предохранитель обычно показывает очень низкое сопротивление (близкое к нулю), тогда как сгоревший – разрыв цепи или значительно повышенное сопротивление. Важно помнить, что некоторые типы SMD предохранителей могут иметь небольшое сопротивление даже в исправном состоянии, что требует учета спецификации конкретной модели.
В случаях, когда маркировка отсутствует или стерта, помощь оказывает поиск по визуальным признакам и использование специализированных таблиц соответствий кодов и размеров. Это значительно ускоряет процесс диагностики и замену неисправного компонента без необходимости разборки платы или использования дорогостоящих приборов.
Визуальные признаки и маркировка SMD предохранителей
SMD предохранители имеют прямоугольную форму с плоской поверхностью и размерами от 1,0×0,6 мм до 6,3×3,1 мм. Цвет корпуса варьируется от белого до светло-коричневого, иногда встречаются чёрные и серые варианты, что зависит от производителя и типа предохранителя.
Основной визуальный признак – наличие одной или нескольких коротких линий, цифр или букв на корпусе. Маркировка обычно включает номинал тока или уникальный код модели. Например, маркировка «F1» обозначает плавкий предохранитель на 1 ампер, «500» – 500 мА, а буквы «LF» могут указывать на низкое сопротивление.
При визуальном осмотре стоит использовать увеличительное стекло или микроскоп для точного чтения маркировки. Некоторые производители наносят коды, понятные только с помощью специальной документации, поэтому при распознавании лучше сверяться с техническими листами (datasheets).
Цвет корпуса и форма не всегда гарантируют предохранительную функцию, поэтому визуальный анализ необходимо сочетать с измерением сопротивления мультиметром для подтверждения целостности SMD предохранителя.
Использование мультиметра для проверки целостности предохранителя
Для проверки SMD предохранителя необходим цифровой мультиметр с функцией прозвонки или измерения сопротивления. В первую очередь переключите мультиметр в режим прозвонки (звуковая индикация) или измерения сопротивления с минимальным пределом.
Перед измерением убедитесь, что плата обесточена и сняты все напряжения с исследуемого участка. Приборы, подключенные к цепи, могут исказить показания.
Если в режиме прозвонки сигнал отсутствует и сопротивление измеряется как бесконечное (OL или очень большое значение), предохранитель перегорел и подлежит замене.
В случае сомнений можно выпаять предохранитель для теста вне платы, что исключит влияние соседних элементов.
Поиск предохранителя по схеме и расположению на плате
Для быстрого определения SMD предохранителя первым шагом служит анализ электронной схемы устройства. В схемах предохранитель обычно обозначен как F или FUSE с указанием номинала тока и типа. Важно найти на схеме цепь питания или защитные элементы, где чаще всего размещаются предохранители.

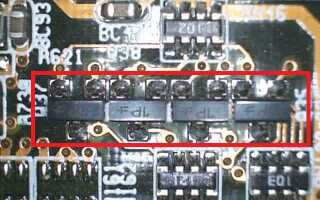

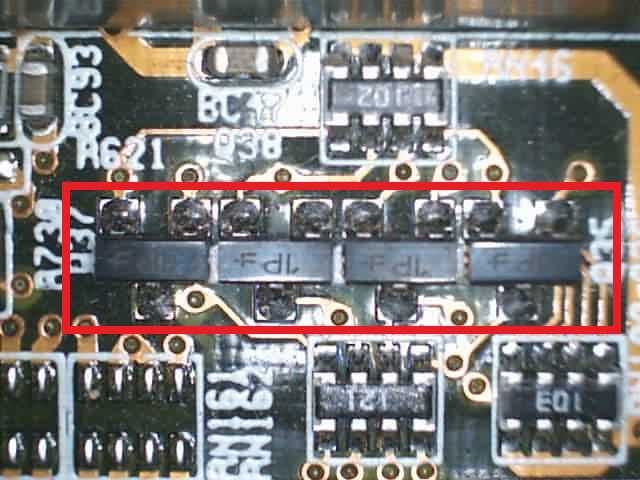

После идентификации предохранителя на схеме переходят к физическому расположению на плате. Обычно SMD предохранители расположены рядом с входом питания или возле ключевых элементов цепи. Их можно найти по характерному прямоугольному корпусу с маркировкой, часто с буквенно-цифровым кодом, совпадающим с указаниями в документации.
Расположение предохранителей на плате часто стандартизировано: они находятся на линиях с максимальным током нагрузки, например, рядом с разъемами питания или на выходах блоков питания. При этом следует учитывать, что производители могут использовать разные корпуса, но принцип размещения сохраняется.
Для облегчения поиска полезно сверить расположение компонентов с монтажной схемой или видом платы с обозначенными элементами. Также стоит обратить внимание на дорожки – толстые и короткие линии чаще ведут к предохранителям.
В случаях отсутствия схемы или маркировки рекомендуется использовать мультиметр для проверки предполагаемых элементов на обрыв или короткое замыкание, что укажет на место предохранителя.
Отличия SMD предохранителей от других мелких компонентов
SMD предохранители имеют ряд признаков, которые позволяют быстро отличить их от резисторов, конденсаторов и других мелких элементов на плате.
- Маркировка: На SMD предохранителях обычно нанесён цифровой или буквенно-цифровой код, указывающий номинальный ток или тип. В отличие от резисторов, где обозначается сопротивление в омах, предохранители не имеют стандартных сопротивлений, а маркировка часто короче и может включать символы «F», «S», «P» и цифры (например, «F2», «P3»).
- Отсутствие полярности: В отличие от электролитических конденсаторов и диодов, SMD предохранитель не имеет полярности, что упрощает проверку и распознавание.
- Электрические характеристики при проверке: При замере мультиметром в режиме прозвонки или сопротивления предохранитель показывает низкое сопротивление в исправном состоянии (обычно около нескольких Ом или меньше), тогда как резисторы имеют конкретные значения, а конденсаторы при измерении сопротивления ведут себя иначе (увеличивают сопротивление со временем).
- Расположение на схеме и плате: Предохранители чаще располагаются на линиях питания или сигналов перед критическими элементами, тогда как резисторы и конденсаторы могут находиться в любых частях схемы. На схемах символ предохранителя обычно обозначается буквой «F».
Рекомендуется при визуальном осмотре сравнивать маркировку и форму подозрительного компонента с данными сервисной документации или типовыми образцами для конкретной платы.
Как правильно читать условные обозначения на плате
На печатных платах каждый компонент имеет уникальный идентификатор, состоящий из буквенно-цифрового кода. Для SMD предохранителей обычно используются обозначения, начинающиеся с буквы «F» (от английского «Fuse»). Например, F1, F2, F3 и так далее.
Обозначение всегда располагается рядом с корпусом компонента или на силовом следе платы. Кроме буквенного кода, рядом может быть указано номинальное значение предохранителя – ток в амперах, например «1A», «0.5A». Встречаются и маркировки с ограниченной длиной, где цифра указывает на силу тока, а буква – тип предохранителя.
Иногда рядом с предохранителем указывают символы, например прямоугольник с буквой «F» внутри, что дополнительно подтверждает функциональность элемента. На схемах платы предохранители обозначаются так же – с буквой F и цифрой. Это упрощает поиск компонента при ремонте или диагностике.
Для быстрого определения важно сверить обозначение с технической документацией устройства или схемой, где указаны параметры предохранителей. Без этого можно ошибиться, принимая за предохранитель резисторы или другие SMD-компоненты с похожим размером и внешним видом.
При работе с многослойными платами ориентируйтесь на индекс слоя и расположение компонента по координатам схемы, чтобы точнее найти нужный предохранитель. Обычно маркировка условных обозначений на плате дублируется в технических паспортах и сервисных мануалах.
Проверка состояния предохранителя без выпайки с помощью прозвонки
Для проверки SMD предохранителя на целостность без выпаивания требуется мультиметр с функцией прозвонки (режим звукового сигнала при замыкании цепи). Прозвонка позволяет быстро определить, не перегорел ли предохранитель, проверяя электрическое сопротивление между его контактами.
- Переведите мультиметр в режим прозвонки. Обычно обозначается значком динамика или волны.
- Если предохранитель исправен, мультиметр издаст звуковой сигнал, а на дисплее покажется очень низкое сопротивление – в пределах единиц или десятков ом.
- Отсутствие звукового сигнала или показания «бесконечность» означают разрыв цепи – предохранитель перегорел.
Важно учитывать, что соседние элементы схемы могут влиять на измерения. Для минимизации погрешностей:
- Проводите измерения при выключенном питании платы.
- При необходимости заизолируйте соседние компоненты или используйте щупы с тонкими наконечниками, чтобы замерять только контакты предохранителя.
- Если сопротивление вызывает сомнения, сравните с аналогичным предохранителем на другой части платы.
Таким образом, прозвонка позволяет оперативно и точно определить состояние SMD предохранителя без демонтажа, что существенно упрощает диагностику платы.
Применение тепловизора для выявления перегретых SMD предохранителей
Тепловизор позволяет оперативно обнаружить перегретые SMD предохранители без демонтажа платы. В нормальном состоянии предохранитель не выделяет заметного тепла при работе. Если предохранитель перегревается, это указывает на повышенное сопротивление из-за повреждения или частичного пробоя.
Для проверки необходимо направить тепловизор на зону с SMD предохранителями при включенном устройстве под рабочей нагрузкой. Температурный всплеск более 10–15 °C относительно соседних компонентов свидетельствует о проблеме.
Тепловизор с разрешением не менее 160×120 пикселей и температурным диапазоном от −20 до +120 °C обеспечивает достаточную детализацию для SMD элементов размером от 2×1 мм. Рекомендуется использовать режим цветовой палитры, выделяющей горячие точки для быстрой визуализации.
Следует учитывать, что высокая температура предохранителя может быть вызвана внешними факторами: плохим контактом на площадках или нагрузкой цепи. Рекомендуется дополнительно проверить контактные площадки и измерить сопротивление мультиметром после выявления перегрева.
Использование тепловизора сокращает время диагностики и минимизирует риск повреждения компонентов при поиске неисправностей в цепи защиты.

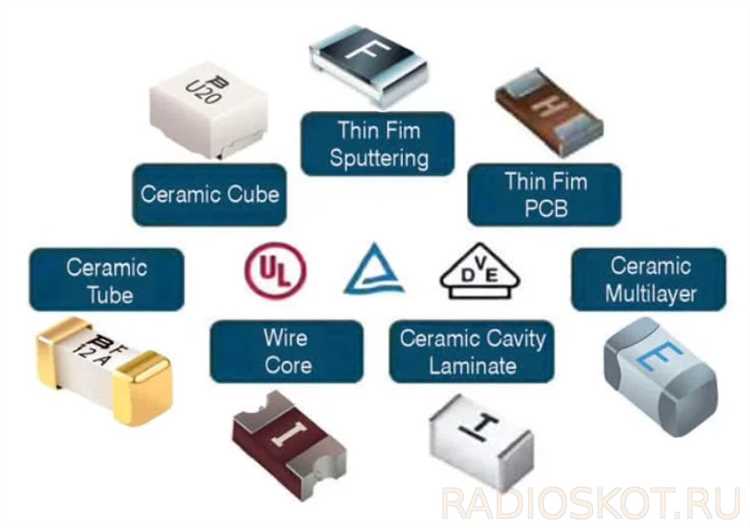

Советы по замене и выбору аналогов SMD предохранителей
При замене SMD предохранителя важно точно определить его параметры: номинальный ток, напряжение и время срабатывания (быстродействующий или медленный). Несоответствие этим характеристикам снижает защитные свойства и может привести к повторному выходу из строя.
Обратите внимание на габариты предохранителя – типоразмеры SMD стандартизированы (например, 1206, 0805), и размер должен совпадать для правильной посадки на плату.
Выбор аналога допускается при полном совпадении ключевых параметров: ток срабатывания должен быть равен или чуть выше оригинала, напряжение выдержки не ниже указанного в спецификации.
При отсутствии точной модели можно ориентироваться на предохранители с близкими электрическими характеристиками, но с меньшим или равным значением тока и тем же временем срабатывания.
Используйте компоненты известных производителей, чтобы гарантировать качество и стабильность параметров. Подделки или несертифицированные аналоги часто имеют повышенное сопротивление и нестабильную работу.
Перед установкой проверьте целостность и отсутствие повреждений у выбранного предохранителя с помощью мультиметра в режиме прозвонки.
Для замены используйте паяльник с тонким жалом и минимальным нагревом, чтобы не повредить соседние элементы и не ухудшить контакт. При необходимости применяйте флюс для улучшения пайки.
После замены рекомендуется проверить работу цепи под нагрузкой, чтобы убедиться в правильности подбора и монтажа.
Вопрос-ответ:
Как визуально отличить SMD предохранитель от других похожих компонентов на плате?
SMD предохранители обычно имеют прямоугольную форму с ровной поверхностью без дополнительных деталей, часто с маркировкой, указывающей номинал тока или тип. В отличие от конденсаторов или резисторов, они могут быть немного толще и имеют металлические контакты с обеих сторон. Иногда на плате рядом с ними есть обозначение типа «F», «FUSE» или цифры, которые можно проверить по схеме.
Можно ли проверить работоспособность SMD предохранителя не выпаивая его с платы?
Да, проверить SMD предохранитель на плате можно с помощью мультиметра в режиме прозвонки или измерения сопротивления. Если предохранитель исправен, прибор покажет очень низкое сопротивление или издаст звуковой сигнал при прозвонке. Если же сопротивление очень высокое или нет сигнала, скорее всего, предохранитель перегорел.
Какие инструменты помогут быстро найти SMD предохранитель на сложной плате без схемы?
Без схемы можно использовать тепловизор для обнаружения нагревающих элементов — перегоревший предохранитель часто не нагревается. Также помогает мультиметр с функцией прозвонки цепей. Осмотр контактов и их расположение, а также поиск маркировок на плате, дают дополнительные подсказки. В некоторых случаях помогает сравнение с эталонной платой или поиск типичных мест установки предохранителей, например, у входа питания.
Какие признаки укажут на то, что SMD предохранитель перегорел, кроме визуального осмотра?
Перегоревший предохранитель проявляется отсутствием электрической проводимости, что можно проверить мультиметром. Кроме того, может наблюдаться отсутствие питания на цепи, которую он защищает. Иногда вокруг предохранителя можно заметить следы нагрева или потемнения платы, но чаще это не всегда заметно из-за маленьких размеров компонента.
Можно ли заменить SMD предохранитель на аналогичный компонент с другими характеристиками?
При замене предохранителя важно подобрать компонент с идентичными параметрами по току срабатывания и напряжению. Использование предохранителя с меньшим током может привести к частым срабатываниям, а с большим — не обеспечит защиту. Также важно, чтобы размеры совпадали, иначе возникнут сложности с монтажом на плате. Если сомневаетесь, лучше уточнить параметры в документации устройства или у производителя.
