Большинство источников бесперебойного питания (ИБП) предназначены для работы с внутренними свинцово-кислотными аккумуляторами напряжением 12 В и ёмкостью порядка 7–9 А·ч. Однако их конструкция позволяет подключать внешние батареи, включая автомобильные аккумуляторы с гораздо большей ёмкостью – до 100 А·ч и более. Это обеспечивает значительно более длительное время автономной работы при отключении питания.
Переделка ИБП для подключения к автомобильному аккумулятору требует отключения штатного аккумулятора, доработки системы охлаждения и замены или усиления проводников, соединяющих аккумулятор с платой ИБП. Также важно отключить или перенастроить функции автоматической подзарядки, так как штатная схема может не справиться с зарядкой высокоемкого аккумулятора и перегреться.
Основные параметры, которые необходимо учитывать при переделке: напряжение аккумулятора (должно совпадать с номиналом ИБП), пусковые токи при старте инвертора, допустимая мощность нагрузки и режим работы ИБП (line-interactive или off-line). Неправильное подключение может привести к выходу из строя как самого ИБП, так и аккумулятора.
В этой статье рассмотрим технические аспекты переделки, включая модификацию питания, выбор сечения проводов, защиту от глубокого разряда и рекомендации по эксплуатации модернизированного устройства в условиях нестабильного электроснабжения или в составе автономных систем.
Выбор подходящего ИБП для переделки под автоаккумулятор
Для переделки предпочтительны ИБП линейно-интерактивного типа с трансформатором в топологии off-line или line-interactive. Они проще по конструкции и легче поддаются модификации. Модели с двойным преобразованием (on-line) менее пригодны из-за высокой сложности схемотехники и зависимости от встроенного зарядного контроллера.
Напряжение батареи ИБП должно совпадать с напряжением автоаккумулятора. Наиболее подходящие варианты – ИБП на 12 В, так как они совместимы с большинством автомобильных аккумуляторов. Устройства на 24 В и выше потребуют подключения двух или более АКБ, что усложняет схему.
Особое внимание стоит уделить типу инвертора. Преобразователи с чистой синусоидой предпочтительны при подключении чувствительной электроники, но в целях удешевления часто используют ИБП с модифицированной синусоидой. При переделке под освещение, насосы или зарядку устройств допустим второй вариант, но для электродвигателей и аудиотехники он не рекомендуется.
Мощность ИБП должна соответствовать предполагаемой нагрузке с запасом 20–30%. Например, если нагрузка составляет 200 Вт, выбирают устройство на 300–400 Вт. При этом важно учитывать реальную мощность, а не пиковую, указанную на корпусе. Информацию следует проверять по технической документации или плате управления.
ИБП должен иметь простой доступ к клеммам батареи. Желательно наличие винтовых зажимов или разъема, который можно перепаять. Отсутствие встроенной защиты от переразряда – преимущество, так как её логика может конфликтовать с автомобильной АКБ. Если защита есть, она должна быть отключаемой или легко модифицируемой.
Определение совместимого напряжения и типа аккумулятора
Чтобы выяснить номинальное напряжение, необходимо осмотреть технические характеристики ИБП или маркировку на встроенном аккумуляторе. Если указано 12V 7Ah или подобное значение – устройство работает от 12-вольтового источника. Несовпадение напряжения приведёт к повреждению схемы питания или отказу работы инвертора.
Тип аккумулятора также должен соответствовать параметрам, на которые рассчитан ИБП. Стандартно используется герметичный свинцово-кислотный аккумулятор с технологией AGM или GEL. При замене на автомобильный аккумулятор предпочтение следует отдавать обслуживаемым или малосурьмянистым вариантам с ёмкостью от 45 до 90 А·ч. Гелевые и AGM-аккумуляторы предпочтительны при использовании в закрытых помещениях, так как не выделяют газ при заряде.
Важно оценить ток заряда, выдаваемый ИБП. Для корректной зарядки автомобильного аккумулятора без перегрева он не должен превышать 10% от ёмкости аккумулятора. Например, для АКБ 60 А·ч зарядный ток не должен быть выше 6 А. Если ИБП рассчитан на меньшие токи, возможен перегрев трансформатора или выход из строя ключей.
При несоответствии напряжения или типа аккумулятора ИБП может либо не включаться, либо работать нестабильно, что может повредить подключённую технику. Поэтому проверка совместимости – обязательный этап перед началом переделки.
Удаление встроенного аккумулятора и адаптация разъёмов
Перед началом работ убедитесь, что ИБП полностью обесточен: отключён от сети и внутренний аккумулятор разряжен. Большинство моделей ИБП оснащены герметичными свинцово-кислотными батареями на 12 В с номинальной ёмкостью от 7 до 9 А·ч. Они подключаются через клеммы типа Faston 4.8 или 6.3 мм, которые легко отсоединяются при помощи плоской отвёртки.
Для подключения внешнего автомобильного аккумулятора рекомендуется заменить штатные провода на медные сечением не менее 2.5 мм², а при токах выше 15 А – от 4 мм². Длина кабелей не должна превышать 1.5–2 метра во избежание падения напряжения. Оптимальный вариант – использовать силовой кабель с наконечниками под винтовое соединение.
Штатные разъёмы питания на плате ИБП часто не рассчитаны на длительную работу с высокими токами. Их следует либо заменить на винтовые клеммы (например, типа WAGO), либо припаять провода непосредственно к контактным дорожкам, соблюдая полярность. Подключение к внешнему аккумулятору выполняется через разъёмы типа XT60, Anderson или клеммные зажимы с надёжной фиксацией.
Обязательно установите плавкий предохранитель в плюсовой цепи как можно ближе к аккумулятору. Рекомендуемое значение тока – на 25–30% выше предполагаемой максимальной нагрузки, но не более допустимого тока кабеля.

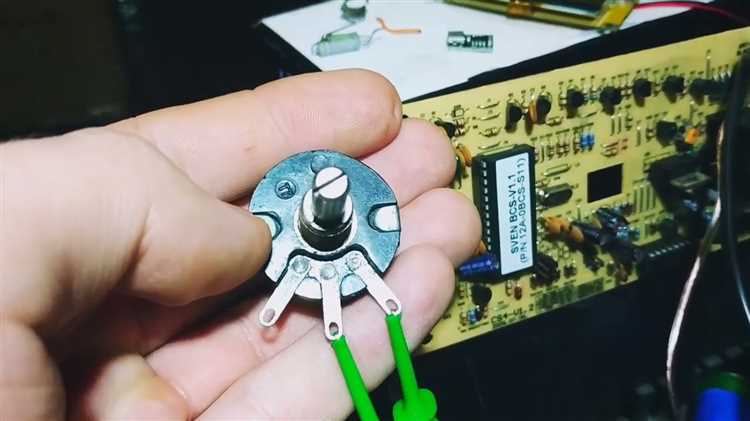

Модификация схемы зарядки под автомобильный аккумулятор
Штатная схема зарядки ИБП предназначена для работы с герметичными свинцово-кислотными аккумуляторами малой ёмкости, как правило, 7–12 А·ч. При подключении автомобильного аккумулятора ёмкостью 45–100 А·ч требуется снизить ток заряда, изменить напряжение отсечки и отключить функции температурной компенсации, если таковая имеется.
В первую очередь необходимо определить контролирующий заряд микроконтроллер или управляющую ИС. Часто применяются микросхемы типа UC3842, TL494 или специализированные BQ246xx. Следует найти цепь обратной связи по напряжению, в которой можно изменить делитель напряжения, задающий порог отключения заряда. Для автомобильных аккумуляторов напряжение полного заряда должно составлять 14,4 В (для кальциевых – до 14,8 В). Делитель формируется двумя резисторами, один из которых следует заменить, чтобы установить новый порог.
Если в схеме используется ШИМ-контроллер, необходимо также проверить ограничение по току заряда. Заводская настройка часто допускает ток 1–2 А, чего недостаточно для заряда АКБ ёмкостью 60 А·ч. Однако повышение тока требует модернизации силовой части – диодов, транзисторов и дросселя. Если схема не рассчитана на длительную работу с большими токами, лучше ограничить ток до безопасного значения 2–3 А. Это достигается либо заменой резистора шунта, либо регулировкой параметров обратной связи по току.
Контроль температуры в ИБП рассчитан на встроенный аккумулятор и не применим для внешнего автоаккумулятора. Необходимо отключить термодатчик, подключенный к микроконтроллеру, заменив его эквивалентом, соответствующим температуре 25 °C, либо полностью исключить соответствующий вход, чтобы избежать ошибок или аварийной блокировки заряда.
Для корректной работы устройства в автомобильных условиях важно также реализовать защиту от переразряда. Многие ИБП не отключают нагрузку при снижении напряжения ниже 10,5 В, что может повредить автомобильный аккумулятор. Рекомендуется установить внешний модуль контроля или доработать схему отключения питания при падении напряжения ниже заданного порога.
Организация охлаждения и защита от перегрева
При переделке ИБП под автоаккумулятор критически важно обеспечить эффективное охлаждение внутренних компонентов, особенно силовой части инвертора и зарядной схемы. Использование внешнего аккумулятора увеличивает время непрерывной работы устройства, что существенно повышает тепловую нагрузку на ключевые элементы – трансформатор, MOSFET’ы и диоды выпрямителя.
Если штатная система охлаждения включает пассивный радиатор и вентилятор с термоуправлением, её необходимо доработать. Рекомендуется заменить стандартный вентилятор на модель с увеличенным воздушным потоком (не менее 60 CFM) и гарантированным ресурсом от 50 000 часов. Подключение вентилятора напрямую к питанию 12 В позволит обеспечить постоянное охлаждение без задержек на прогрев.
Радиаторы на транзисторах и диодах следует увеличить: штатные алюминиевые профили часто рассчитаны на короткие циклы нагрузки. Оптимальное решение – установка ребристого радиатора площадью не менее 100 см² на каждую группу MOSFET’ов с использованием термопрокладок или термопасты с теплопроводностью не ниже 4 Вт/(м·К).
Температурный контроль должен быть реализован с помощью термодатчиков. Один из вариантов – установка терморезистора (NTC или PTC) на радиатор и организация простого сигнала аварийного отключения при превышении порога 80–85 °C. При наличии микроконтроллера в схеме управления возможно программное ограничение мощности или выключение ИБП по температуре.
При установке ИБП в закрытый корпус или в багажник автомобиля важно обеспечить приток и отток воздуха. Минимально допустимая площадь вентиляционных отверстий – 40 см² на каждую сторону. Для повышения эффективности стоит применить туннельную вентиляцию – направить поток воздуха через наиболее нагреваемые элементы, избегая рециркуляции.
Без должного охлаждения возможен выход из строя ключей инвертора, перегрев трансформатора и распайка дорожек на плате. Поэтому система охлаждения должна проектироваться с запасом и проверяться при нагрузочных испытаниях на ток, близкий к номинальному.
Настройка запуска ИБП от внешнего питания
Для запуска ИБП от внешнего источника питания, например, автомобильного аккумулятора, требуется обеспечить подачу управляющего сигнала или изменение состояния контроллера запуска. Заводские схемы обычно активируют ИБП при подключении встроенного аккумулятора, что в случае внешнего источника требует модификации.
Первый этап – определить на плате ИБП контакт или цепь, отвечающую за контроль наличия аккумулятора. Обычно это шина или клемма, которая при подключении аккумулятора замыкается на землю или подаёт опорное напряжение (около 12 В для моделей 12 В). Используйте мультиметр для проверки напряжений на клеммах аккумулятора и сигналов на управляющих ногах контроллера.
Для имитации присутствия аккумулятора подключенного к ИБП, необходимо подать стабилизированное напряжение 12 В через резистор ограничивающий ток (примерно 100–220 Ом) на соответствующую линию контроля. Важно использовать стабилизатор или DC-DC преобразователь, чтобы исключить скачки напряжения и помехи.
В некоторых схемах для запуска ИБП требуется замкнуть определённые контакты кнопок включения или задействовать реле, которое замыкает цепь питания контроллера запуска. Если доступ к кнопке затруднён, можно вручную имитировать её замыкание, подключив внешнюю кнопку или тумблер параллельно.
Для обеспечения автоматического запуска при подаче внешнего питания можно применить следующее решение: использовать оптрон или транзисторный ключ, который по появлению напряжения с автоаккумулятора замыкает линию запуска ИБП. Для предотвращения ложных срабатываний добавляется RC-фильтр с временной задержкой 0,5–1 секунду.
Важен контроль максимального пускового тока с внешнего источника. Для этого на входе питания ставится предохранитель номиналом 10–15 А и полярность тщательно проверяется во избежание повреждений. Если ИБП предусматривает защиту от обратного тока, следует учесть подключение диодов Шоттки с низким падением напряжения (около 0,3 В) в цепь питания.
После настройки запуска рекомендуется проверить стабильность работы ИБП при отключении внешнего питания и убедиться, что устройство корректно переходит в режим работы от аккумулятора без перезапуска или сбоев. Тестирование проводят под нагрузкой, приближенной к номинальной мощности.
Проверка стабильности работы и контроль параметров
После переделки ИБП под автоаккумулятор необходимо провести комплексную проверку стабильности работы и мониторинг ключевых параметров для предотвращения отказов и продления срока службы.
- Измерение выходного напряжения: проверить наличие стабильного напряжения в диапазоне 220–230 В (для бытовых ИБП) без значительных скачков при подключении нагрузки. Отклонения более ±5% требуют дополнительной настройки или диагностики.
- Контроль входного напряжения от аккумулятора: следить за напряжением на клеммах автоаккумулятора в процессе работы. При снижении ниже 11 В ИБП должен корректно перейти в режим защиты или отключения, чтобы избежать глубокой разрядки аккумулятора.
- Измерение тока нагрузки: фиксировать ток, потребляемый от аккумулятора. При превышении номинальных значений по току более чем на 10–15% необходима проверка целостности цепей и корректности подключения.
- Температурный контроль: использовать внешние датчики температуры или встроенные в корпус ИБП термодатчики для предотвращения перегрева. Рабочая температура транзисторов и элементов питания не должна превышать 60°C.
- Тестирование перехода на батарею: имитировать отключение внешнего питания и убедиться в мгновенном и безотказном переходе ИБП на питание от автоаккумулятора с сохранением выходного напряжения и частоты.
- Мониторинг времени автономной работы: замерять время, в течение которого ИБП поддерживает нагрузку при отключенном внешнем питании, чтобы сравнить с расчетным временем и при необходимости откорректировать параметры аккумулятора.
- Проверка работы зарядного устройства: оценить параметры зарядки аккумулятора в режиме работы ИБП – напряжение зарядки должно соответствовать рекомендациям производителя АКБ (обычно 13.8–14.4 В), ток не должен превышать допустимых значений.
Регулярное выполнение этих проверок в процессе эксплуатации позволит своевременно выявлять отклонения и поддерживать стабильную работу преобразованного ИБП.
Вопрос-ответ:
Можно ли подключить автомобильный аккумулятор к стандартному ИБП без модификаций?
Подключение автомобильного аккумулятора к обычному ИБП без изменений нежелательно. Встроенные схемы зарядки и защиты рассчитаны на аккумуляторы другого типа, чаще всего свинцово-кислотные герметичные малой ёмкости или литиевые, а автомобильные аккумуляторы имеют другие характеристики и требования к зарядке. Это может привести к неправильной работе ИБП, перегреву или сокращению срока службы аккумулятора. Чтобы обеспечить корректную работу, требуется изменить схему зарядки и контролировать параметры напряжения и тока.
Какие особенности схемы зарядки необходимо изменить при переделке ИБП под автоаккумулятор?
Схема зарядки в стандартном ИБП обычно настроена на маломощные аккумуляторы с фиксированным напряжением и ограничением тока. Для автомобильного аккумулятора важно обеспечить режим зарядки с трехступенчатой характеристикой: предварительная зарядка, основная зарядка и поддерживающая (траверс). Также требуется ограничить максимальный зарядный ток, чтобы избежать перегрева и повреждений. Часто необходимо заменить компоненты стабилизации и добавить защиту от переразряда и переразряда, адаптировать напряжение под параметры 12-вольтового свинцово-кислотного аккумулятора с учетом температуры.
Как контролировать стабильность работы ИБП после подключения автомобильного аккумулятора?
Для контроля стабильности необходимо регулярно измерять напряжение на клеммах аккумулятора и параметры выходного сигнала ИБП. Следует убедиться, что напряжение зарядки не превышает допустимых значений (обычно до 14,4 В для 12В АКБ) и что ток не выходит за пределы установленных лимитов. Также стоит проверять температуру аккумулятора и корпуса ИБП во время работы. Использование вольтметра и амперметра с возможностью записи поможет выявлять отклонения в работе и своевременно корректировать настройки. Важна также проверка правильности переключения ИБП на батарейное питание и обратной связи.
Нужна ли дополнительная система охлаждения после переделки ИБП для автоаккумулятора?
Добавление системы охлаждения может понадобиться, особенно если ИБП будет работать с повышенной нагрузкой или при длительном использовании от автомобильного аккумулятора. Модификации схемы зарядки и увеличенная мощность создают дополнительное тепловыделение в транзисторах и стабилизаторах. Установка вентиляторов или теплоотводов снизит риск перегрева и продлит срок службы компонентов. При работе в ограниченных по вентиляции корпусах охлаждение становится обязательным элементом.
Как правильно адаптировать разъёмы ИБП для подключения к автомобильному аккумулятору?
После удаления встроенного аккумулятора штатные разъёмы обычно не подходят для подключения автомобильного аккумулятора из-за размера и силовых характеристик. Требуется замена или доработка разъёмов на более крупные и надежные, выдерживающие высокий ток (часто сечением не менее 10 мм²). Важно использовать качественные клеммы с хорошим контактом, а провода подбирать с минимальным сопротивлением и изоляцией, рассчитанной на эксплуатационные условия. Также полезно добавить предохранитель ближе к аккумулятору для защиты от короткого замыкания.
Какие основные отличия переделки ИБП для работы с автомобильным аккумулятором по сравнению с его стандартным использованием?
Переделка ИБП для подключения к автомобильному аккумулятору предполагает изменения в схемах зарядки и питания, поскольку автоаккумулятор имеет иные параметры напряжения и емкости по сравнению с внутренними аккумуляторами ИБП. Кроме того, необходимо обеспечить правильную защиту от переразряда и перенапряжения, а также адаптировать разъёмы и возможно изменить логику запуска устройства. В стандартном режиме ИБП рассчитан на работу с заложенным производителем аккумулятором и внутренними схемами зарядки, тогда как при подключении автомобильного аккумулятора важно учитывать его химические характеристики, тип (свинцово-кислотный, AGM, гелевый и т.д.) и обеспечить стабильное питание без риска повреждения элементов.
Какие меры нужно принять для контроля и предотвращения перегрева ИБП при работе от автомобильного аккумулятора?
При использовании автомобильного аккумулятора в ИБП нагрузка на устройство и внутренние компоненты может быть выше стандартной, что увеличивает риск перегрева. Для снижения температуры рекомендуется организовать активное охлаждение — установить вентиляторы или улучшить вентиляцию корпуса. Также важно следить за температурой с помощью датчиков и предусмотреть автоматическое отключение при критическом перегреве. Использование тепловых экранов и качественной термопасты на ключевых элементах схемы поможет равномерно распределять тепло. Наконец, проверка правильности подключения и отсутствие коротких замыканий существенно снизит вероятность возникновения перегрева.
