Установка усилителя в аудиосистему автомобиля позволяет получить более мощное и чистое звучание, чем при прямом подключении динамиков к головному устройству. Особенно это актуально при использовании компонентной акустики с повышенными требованиями к мощности и качеству сигнала. Без усилителя такие динамики не раскроют своего потенциала.
Перед подключением важно точно определить конфигурацию системы: количество каналов усилителя, сопротивление динамиков (чаще всего 4 Ом) и необходимую мощность. Несоответствие параметров может привести к перегрузке оборудования или искажению звука. Также стоит заранее выбрать способ подключения – через высокоуровневый или низкоуровневый вход, в зависимости от возможностей магнитолы.
Ключевым моментом является правильная разводка кабелей: питание прокладывается от аккумулятора через предохранитель, сигнальные кабели – по отдельному маршруту, чтобы исключить наводки. Соединение динамиков с усилителем выполняется напрямую, без использования штатной проводки, так как она часто не рассчитана на повышенную нагрузку.
Для стабильной работы системы усилитель необходимо надежно закрепить и обеспечить вентиляцию. Также стоит обратить внимание на заземление: контакт массы должен быть прочным, счищенным до металла, иначе возможны шумы или перебои в работе. После монтажа обязательна проверка фазировки динамиков и настройка уровней усиления на каждом канале.

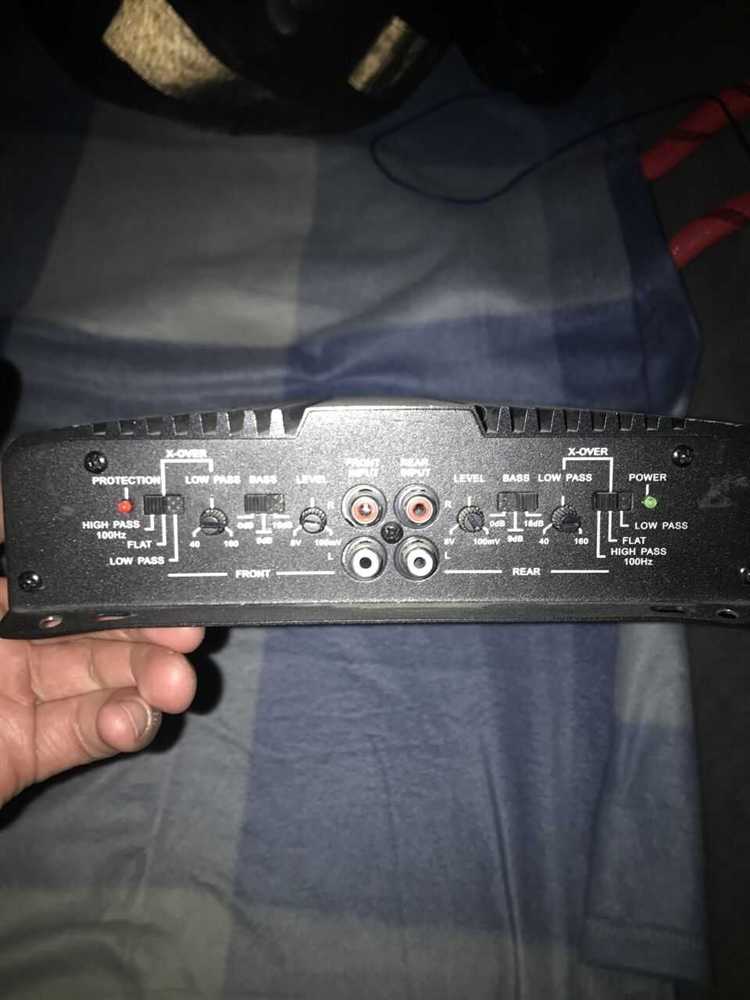

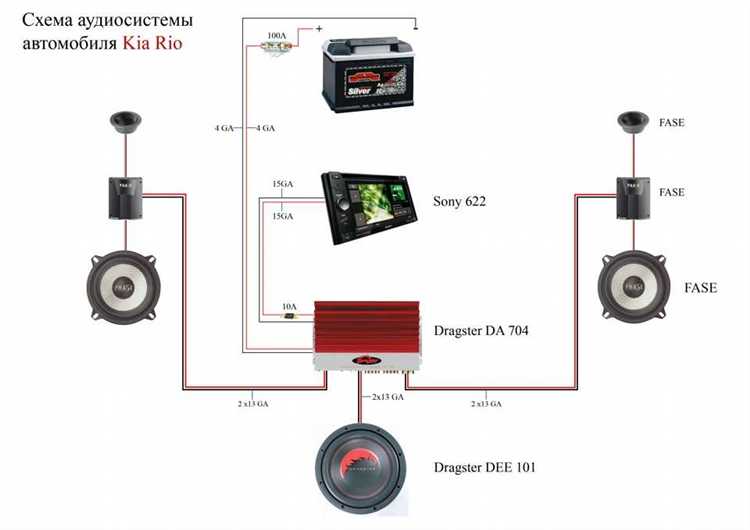

Выбор типа усилителя в зависимости от конфигурации акустики
Тип усилителя напрямую зависит от количества и характеристик подключаемых динамиков. Если используется пара фронтальных компонентов, достаточно двухканального усилителя с выходной мощностью, соответствующей RMS-номиналу динамиков. Например, при нагрузке 4 Ом и мощности динамиков 60 Вт RMS, усилитель должен выдавать около 50–70 Вт RMS на канал.
Для подключения фронта и тыла подойдёт четырёхканальный усилитель. Важно учитывать, что каналы можно мостировать: два канала соединяются в один для увеличения мощности. Такой подход часто применяют для подключения сабвуфера и пары динамиков, если не планируется отдельный усилитель для низких частот.
В системах с сабвуфером рекомендуется многоканальное решение с моноблоком или отдельный одноканальный усилитель класса D, оптимизированный для низких частот. Он обеспечивает высокую мощность на низкоомную нагрузку – например, 500 Вт RMS при 2 Ом, что актуально для сабвуферов с двумя катушками по 4 Ом, соединёнными параллельно.
Если установлены активные кроссоверы и система делится на фронт, мидбасс и пищалки, стоит рассмотреть шестиканальный усилитель или комбинацию двух усилителей – например, 4-канального и 2-канального. Такой подход обеспечивает раздельное усиление для каждого диапазона и позволяет тонко настраивать баланс по частотам.
При выборе усилителя обязательно учитывается импеданс динамиков, допустимая мощность и схема подключения (последовательная, параллельная, мостовая). Несоблюдение этих параметров приводит к перегрузке, искажениям или выходу усилителя из строя.
Схемы подключения динамиков: мост, параллель, последовательное соединение
Мостовое подключение (bridge) используется для увеличения выходной мощности усилителя. При этом два канала усилителя работают совместно, подавая противоположные сигналы на клеммы динамика. Такая схема подходит только для низкоомных сабвуферов, рассчитанных на 4 Ом и выше, поскольку в мостовом режиме усилитель видит нагрузку вдвое меньшую. Например, подключение сабвуфера на 4 Ом в мостовом режиме эквивалентно подключению 2 Ом на канал, что может привести к перегреву или срабатыванию защиты, если усилитель не поддерживает такую нагрузку.
Параллельное соединение используется при необходимости подключить два динамика к одному выходу усилителя. В этом случае «+» обоих динамиков соединяются между собой и идут на «+» усилителя, аналогично с минусом. Сопротивление рассчитывается по формуле: 1 / (1/R1 + 1/R2). Например, два динамика по 4 Ом дадут общую нагрузку в 2 Ом. Перед подключением важно проверить, поддерживает ли усилитель такое сопротивление. При нарушении этого условия возможно повреждение выходного каскада.
Последовательное соединение применяется для увеличения суммарного сопротивления нагрузки. «+» усилителя соединяется с «+» первого динамика, «-» первого динамика соединяется с «+» второго, а «-» второго идёт на «-» усилителя. Сопротивление в этом случае суммируется: Rобщ = R1 + R2. Такая схема снижает нагрузку на усилитель и может использоваться, если усилитель не рассчитан на работу с низкоомными нагрузками. Однако при последовательном подключении мощность, подаваемая на каждый динамик, будет уменьшена, а баланс звучания может пострадать при различии параметров динамиков.
Прокладка кабелей от усилителя к динамикам: расположение и сечение
Маршрут прокладки акустических кабелей напрямую влияет на уровень наводок и стабильность сигнала. Кабели следует размещать на удалении от питающих линий и штатной проводки с переменным током, особенно от силовых кабелей усилителя. Оптимально прокладывать акустические провода по центральному тоннелю или противоположной стороне кузова относительно кабеля питания усилителя.
Для минимизации потерь по длине важно использовать провод с адекватным сечением. При длине кабеля до 3 метров и сопротивлении динамиков 4 Ом достаточно медного провода сечением 1,5 мм². При длине от 3 до 6 метров – 2,5 мм². Если система построена на динамиках с сопротивлением 2 Ом или усилитель работает в мостовом режиме, рекомендуется сечение не менее 4 мм².
Следует использовать чистую бескислородную медь (OFC) без примесей, так как алюминиевые или омеднённые провода дают больший спад напряжения при нагрузке. Изоляция должна быть устойчивой к температуре и вибрациям – например, из полипропилена или силикона. В местах прохождения через перегородки кузова необходимо использовать защитную гофру или резиновые втулки.
При подключении строго соблюдать полярность: плюс от усилителя должен приходить на плюс динамика. Ошибки в полярности приведут к фазовому конфликту и ухудшению звучания. Соединения выполнять пайкой или через надёжные клеммы, исключая скрутки.

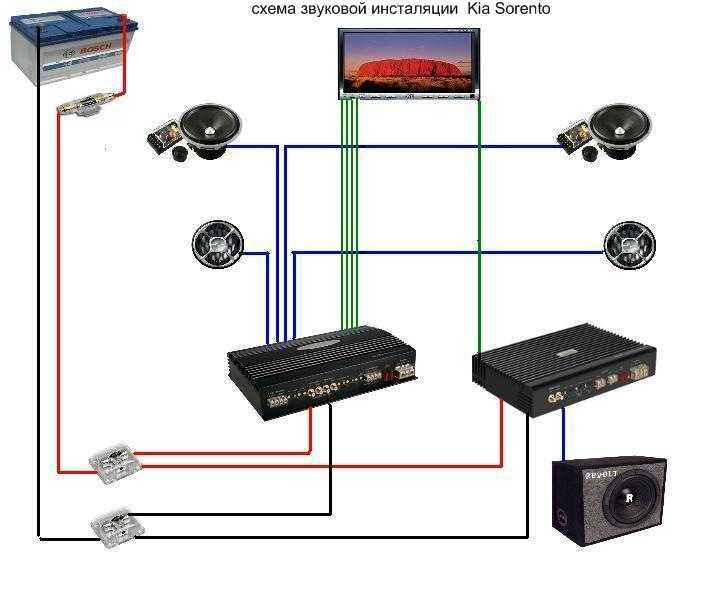

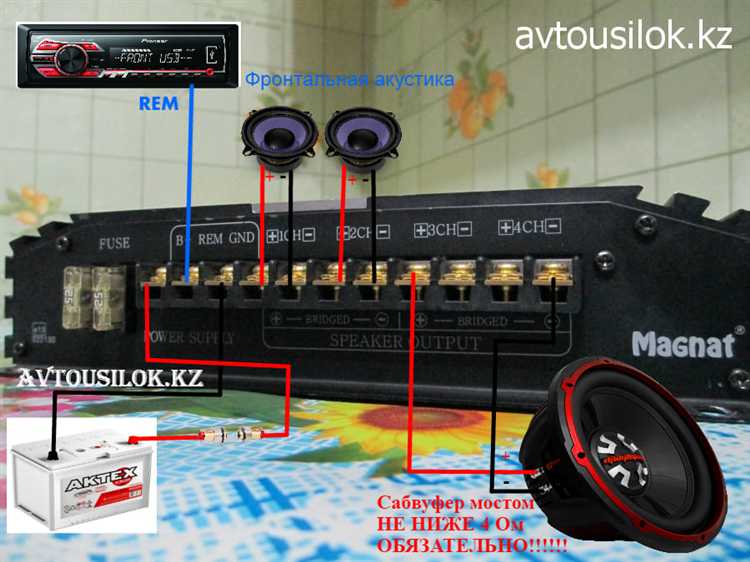

Подключение акустических проводов к клеммам усилителя и динамиков
Для надежной передачи сигнала необходимо правильно подключить акустические провода к клеммам усилителя и динамиков. Нарушения в соединениях часто приводят к потерям мощности, искажению звука и перегреву компонентов.
Перед началом работы следует подготовить провода с подходящим сечением – от 1,5 до 4 мм², в зависимости от длины линии и мощности нагрузки. Зачистка концов выполняется на 8–10 мм. Не рекомендуется использовать провода с поврежденной изоляцией или многократно перегнутыми жилами.
- Полярность должна соблюдаться строго: плюс усилителя соединяется с плюсом динамика, минус – с минусом. Перепутанные контакты приводят к фазовым сдвигам и ухудшению сцены.
- На клеммах усилителя обычно подписаны выходы: «+» и «–» для каждого канала (Front Left, Front Right, Rear Left, Rear Right). Подключение выполняется напрямую без скруток и разветвлений.
- Для фиксации провода в зажимных клеммах провода вставляют в отверстие и затягивают винтом до плотного контакта. Перетяжка может повредить жилы, недотяжка – вызвать искрение.
На стороне динамика соединение осуществляется аналогично. При наличии клемм типа «мама-папа» следует использовать обжатые наконечники. В случае открытых контактов – применять пайку или винтовое соединение.
- Убедитесь, что усилитель выключен и отключен от питания.
- Подключите каждый акустический провод в соответствии с маркировкой каналов.
- Проверьте надежность затяжки всех клемм.
- После подключения выполните проверку фазы простым тестом – подайте звуковой сигнал и убедитесь, что диффузоры всех динамиков двигаются синхронно.
При использовании мостового подключения необходимо точно следовать схеме производителя усилителя: сигнальный провод подключается к положительной клемме одного канала и отрицательной – другого. Неправильное подключение в мостовом режиме может привести к выходу усилителя из строя.
Настройка усилителя по мощности и импедансу подключаемых динамиков
Перед подключением динамиков необходимо проверить соответствие их импеданса требованиям усилителя. Большинство автомобильных усилителей рассчитаны на нагрузку 4 Ом, допустимы значения 2 или 8 Ом, но это должно быть явно указано в характеристиках устройства. Подключение нагрузки с меньшим сопротивлением, чем указано производителем, может вызвать перегрев, срабатывание защиты или выход усилителя из строя.
Мощность усилителя подбирается исходя из номинальной мощности динамиков. Рекомендуемое соотношение – мощность канала усилителя должна составлять от 75 до 100% от RMS-значения динамика. Например, если у динамика номинальная мощность 60 Вт RMS, усилитель должен выдавать 45–60 Вт RMS на канал при соответствующем импедансе.
При использовании мостового подключения необходимо учитывать, что минимальный допустимый импеданс для мостового режима обычно выше. Например, если усилитель стабилен на 2 Ом в обычном режиме, то в мостовом – только на 4 Ом. Нарушение этого условия приведёт к перегрузке выходных каскадов.
Регуляторы уровня (GAIN) не используются для увеличения громкости, а подстраиваются под уровень выходного сигнала головного устройства. При использовании головного устройства с высоким выходным напряжением (например, 4 В) регулятор GAIN следует установить ближе к минимуму. Избыточное усиление приведёт к искажению сигнала и перегрузке динамиков.
После настройки рекомендуется использовать мультиметр для проверки постоянного сопротивления нагрузки на выходах усилителя и измерить напряжение сигнала при максимальной громкости без искажений. Это поможет убедиться, что параметры усилителя соответствуют техническим возможностям подключённой акустики.
Проверка фазировки и устранение возможных звуковых искажений
Фазировка динамиков влияет на качество звука и определяется направлением подключения проводов к клеммам усилителя и динамиков. Если фазы подключены неверно, звук будет приглушённым, с плохой детализацией и слабым басом.
Для проверки фазировки подайте на динамики монотонный тестовый сигнал с частотой около 100-200 Гц. При правильной фазе звук будет плотным и глубоким, при обратной – бас станет слабым и размытым, возможен эффект «пустоты» в середине звуковой сцены.
Проверку можно выполнить с помощью простой схемы: подключить два одинаковых динамика параллельно и подать одинаковый сигнал. При правильной фазировке мембраны динамиков движутся синхронно. Если движение мембран противоположно, следует поменять местами провода на одном из динамиков.
Искажения возникают при неправильном соединении проводов, использовании кабелей с повреждениями или слишком длинных линиях без достаточного сечения. Для снижения искажений выбирайте провод с минимальным сопротивлением, оптимальным сечением от 1,5 мм² для передних динамиков и от 2,5 мм² для сабвуфера.
При обнаружении искажений проверьте целостность проводов и надёжность контактов на клеммах. Осмотрите динамики на наличие механических повреждений диффузоров и катушек. При сильных искажениях звука можно использовать фазоинверторы усилителя или настроить кроссоверы для правильного разделения частот.
Точное выравнивание фаз улучшает стереобазу и снижает наложение сигналов, что положительно сказывается на общей акустике автомобиля.
Вопрос-ответ:
Как правильно определить полярность динамиков при подключении к усилителю?
Для проверки полярности используйте мультиметр в режиме проверки напряжения или специальные тестеры фазировки. При подключении проверьте, что «+» на усилителе совпадает с «+» на динамике, а «-» — с «-«. Если подключить динамики с обратной полярностью, звук будет искажён, особенно заметно на басах и стереоэффекте. Также можно проверить полярность с помощью простого теста: коротко замкните «+» и «-» на усилителе и посмотрите, в какую сторону движется диффузор динамика — он должен выдвигаться наружу.
Какие параметры акустических проводов важны при прокладке от усилителя к динамикам?
Главными параметрами являются сечение и качество материала проводов. Для автомобилей обычно используют провода сечением от 1,5 до 4 мм² в зависимости от мощности усилителя и длины кабеля. Чем длиннее кабель, тем большее сечение требуется, чтобы минимизировать потери сигнала и нагрев. Медь — предпочтительный материал, так как она обладает хорошей проводимостью и устойчивостью к коррозии. Изоляция должна выдерживать температуру и не быть подвержена механическим повреждениям при прокладке в салоне или под капотом.
Что происходит с качеством звука, если усилитель и динамики имеют разные импедансы?
Если импеданс усилителя и динамиков не совпадает, нагрузка на усилитель меняется, что может привести к перегреву и снижению срока службы техники. При слишком низком импедансе усилитель будет работать в усиленном режиме, что увеличит искажения и может вызвать защиту или отключение. Если импеданс выше, мощность передачи снизится, и звук станет тише и менее детализированным. Рекомендуется выбирать динамики с импедансом, совпадающим с характеристиками усилителя, чтобы сохранить стабильность работы и качество звука.
Как избежать появления шума и помех при подключении динамиков через усилитель в автомобиле?
Причинами шума часто становятся плохое экранирование кабелей, неправильное заземление или близость силовых проводов к аудиокабелям. Для уменьшения помех следует использовать экранированные аудиокабели, прокладывать их отдельно от питающих проводов и надежно заземлять усилитель и корпус автомобиля. Проверка контактов и отсутствие окислений в клеммах тоже важны. В некоторых случаях помогает установка фильтров шумов или применение дифференциальных входов на усилителе.
