Как подключить реле на фары

Реле для фар необходимо для обеспечения стабильного напряжения и защиты штатной проводки от перегрузок. В стандартных схемах без реле ток, проходящий через переключатель фар, часто превышает допустимые значения, что приводит к нагреву контактов и снижению срока службы компонентов.

Использование реле позволяет перенести нагрузку непосредственно на аккумулятор и обеспечить надежное включение фар без просадки напряжения. Важно правильно подобрать сечение проводов и установить предохранитель на питающей линии, чтобы исключить короткое замыкание и защитить электросистему.

Для подключения реле потребуется базовая схема с четырьмя контактами: два для катушки реле и два для силовой цепи. Катушка активируется через выключатель фар, а силовая часть реле переключает питание на лампы. Монтаж реле выполняется в непосредственной близости от фар или аккумулятора для минимизации длины силовых проводов.

Следующие разделы содержат подробную схему подключения и пошаговую инструкцию монтажа с указанием необходимых инструментов и рекомендаций по безопасности.

Выбор подходящего реле для подключения фар

Для правильного подключения фар необходимо использовать реле с номиналом тока не менее 30 А. Это обеспечит стабильную работу и защитит проводку от перегрузок. Реле на 40 А подойдет для большинства легковых автомобилей с галогенными или светодиодными фарами.

Важно выбрать реле с четырьмя контактами: два для управления катушкой (обычно 85 и 86) и два для силовой цепи (30 и 87). Контакты должны иметь покрытие из серебра или его сплавов для надежного контакта и минимального переходного сопротивления.

Напряжение питания реле должно соответствовать напряжению бортовой сети автомобиля – обычно 12 В. Для грузовых автомобилей с 24 В системой питания нужно использовать специализированные реле с подходящим напряжением.

Обращайте внимание на качество корпуса реле и степень защиты от влаги и пыли (минимум IP54). Это важно для долговременной эксплуатации в условиях повышенной влажности и вибраций.

Реле с дополнительной встроенной диодной защитой от обратных напряжений катушки снижает риск повреждения электронных компонентов в автомобиле и повышает надежность схемы.

При выборе учитывайте производителя: проверенные бренды и оригинальные детали обеспечивают стабильную работу и уменьшают вероятность выхода из строя при высокой нагрузке.

Необходимые материалы и инструменты для монтажа реле

Реле автомобильное на 12 В с номинальным током от 30 А и выше. Рекомендуется выбирать модели с прозрачным корпусом для контроля состояния контактов.

Провод сечением не менее 2,5 мм² для подключения нагрузки (фар) и не менее 1,0 мм² для управления катушкой реле. Используйте провода с медной жилой и изоляцией, устойчивой к температурам и маслам.

Предохранитель на ток, соответствующий суммарному потреблению фар, установленный в разрыв силового провода от аккумулятора.

Клеммники или быстросъемные разъемы типа «мама-папа» для надёжного соединения проводов и возможности быстрого демонтажа.

Изолента ПВХ или термоусадочные трубки для защиты соединений от влаги и механических повреждений.

Клемма «масса» – кольцевая или плоская, для надёжного соединения с кузовом автомобиля.

Инструменты: набор отверток (крестовая и плоская), бокорезы для зачистки проводов, кримпер или плоскогубцы для обжима клемм.

Мультиметр для проверки правильности подключения и контроля напряжения на контактах реле и фар.

Маркер или термостойкая наклейка для обозначения проводов и контактов, чтобы избежать ошибок при монтаже.

Подключение реле к аккумулятору и массе автомобиля

Для корректной работы реле фар важно обеспечить надежное подключение к аккумулятору и массе автомобиля. От правильного выполнения этих соединений зависит стабильность питания и безопасность электроцепи.

• Клемма 30 реле подключается напрямую к плюсовой клемме аккумулятора через предохранитель на 15–20 А. Предохранитель должен находиться как можно ближе к аккумулятору, чтобы защитить проводку от короткого замыкания.
• Для соединения с аккумулятором используется медный провод сечением не менее 2,5 мм². При больших нагрузках (например, дополнительные светодиодные блоки) рекомендуется 4 мм².
• Клемма 85 реле подключается к «массе» автомобиля. Рекомендуется крепить провод к чистой металлической части кузова или к болту, надежно зафиксированному на кузове без коррозии и краски.
• Провод массы должен иметь сечение не меньше 1,5 мм², чтобы минимизировать падение напряжения и обеспечить надежный контакт.
• Для улучшения надежности соединений используйте клеммы с качественной обжимкой и дополнительно обработайте контакты антиокислительной смазкой.
• При прокладке проводов избегайте мест с возможным механическим повреждением, нагревом или трением об острые кромки. Закрепляйте провода пластиковыми стяжками.

Правильное подключение к аккумулятору и массе обеспечивает стабильное питание реле, снижая вероятность перегрева проводов и нарушений работы фар.

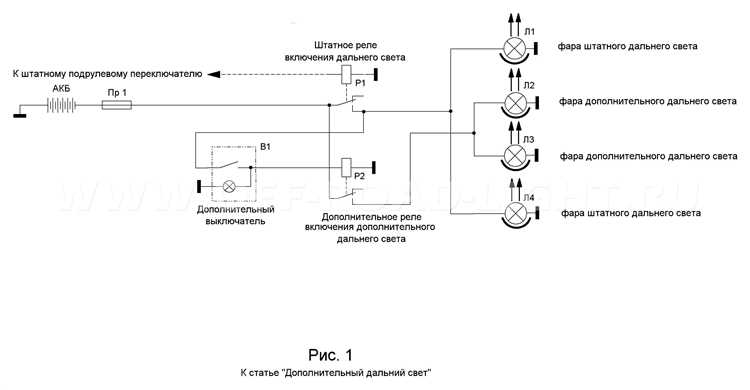

Схема подключения реле к переключателю фар

Для правильного подключения реле к переключателю фар необходимо соблюдать стандартную схему, обеспечивающую надежное включение и защиту цепи. Реле с 4 контактами (обычно 85, 86, 30 и 87) используется для управления подачей питания на фары.

Клемма 30 подключается напрямую к аккумулятору через предохранитель с номиналом 15-20 А. Это обеспечивает стабильное питание для фар и защиту от перегрузок.

Клемма 87 идет на плюс фар, клемма 85 – на массу автомобиля, а клемма 86 – к переключателю фар. Переключатель подает напряжение на клемму 86 при включении фар, что активирует катушку реле и замыкает цепь между клеммами 30 и 87.

Рекомендуется использовать провода с сечением не менее 2,5 мм² для подключения питания и фар, а для управления реле – провод с сечением 0,5-1 мм². Все соединения должны быть надежными, с качественной изоляцией.

Для контроля правильности подключения полезно использовать мультиметр, проверяя наличие напряжения на клеммах реле при включении переключателя фар.

Проверка правильности подключения и тестирование работы реле

Тестирование работы реле выполняется включением переключателя фар. При этом должен отчетливо сработать щелчок реле, сигнализирующий о замыкании контактов. Одновременно проверяется включение фар с полной яркостью без мерцаний и провалов напряжения.

Дополнительно можно проверить ток через контакты с помощью амперметра, он не должен превышать номинал реле. При обнаружении перегрева или искрения следует заменить реле или проверить качество контактов.

Завершающий этап – длительное тестирование в условиях работы. Убедитесь в стабильной работе фар при разных режимах включения, отсутствие перегрева и посторонних шумов от реле.

Установка и крепление реле в моторном отсеке

Выбор места для установки реле в моторном отсеке следует делать с учётом доступности для обслуживания и отсутствия прямого контакта с источниками тепла выше 80 °C. Оптимально разместить реле рядом с аккумулятором или блоком предохранителей.

Для крепления используют пластиковые или металлические держатели с отверстиями под винты. При отсутствии штатных крепежей можно применить хомуты или специальные монтажные площадки с саморезами, обеспечивающие надёжную фиксацию и минимальный уровень вибраций.

Расположение реле должно исключать соприкосновение с движущимися частями и защищать от попадания воды и грязи. Рекомендуется монтировать реле под капотом в защищённых от брызг зонах, например, за передней панелью или рядом с основным жгутом проводов фар.

Перед фиксацией проверьте плотность посадки реле в разъём и правильность подключения проводов. Все соединения необходимо заизолировать и закрепить хомутами для исключения смещения и повреждений при эксплуатации.

Для улучшения электрической надёжности место установки должно быть чистым от коррозии и масла, а масса автомобиля (минусовой провод) – подключаться к ближайшему точечному заземлению с хорошим контактом.

Профилактика и диагностика неисправностей реле фар

Реле фар – ключевой элемент электрической цепи, обеспечивающий надежное включение и выключение света. Для поддержания исправной работы необходимо регулярно проводить профилактические проверки и диагностику.

• Визуальный осмотр: Проверить корпус реле на наличие трещин, следов коррозии или перегрева. Особенно важно оценить состояние контактов и клемм на чистоту и отсутствие окисления.
• Проверка надежности крепления: Убедиться, что реле прочно зафиксировано в монтажном блоке или на крепежной площадке. Вибрации и люфт могут привести к ослаблению контактов.
• Тестирование сопротивления катушки: Измерить сопротивление катушки реле мультиметром. Для стандартного автомобильного реле сопротивление должно находиться в пределах 50–150 Ом (в зависимости от модели). Отклонение указывает на неисправность.
• Проверка переключающих контактов: В режиме прозвонки убедиться, что при подаче напряжения на катушку контакты замыкаются, а при снятии напряжения размыкаются.
• Проверка питающего напряжения: Измерить напряжение на входных клеммах реле при включении фар. Оно должно соответствовать напряжению бортовой сети (обычно 12 В). Низкое напряжение свидетельствует о проблемах в электропроводке или аккумуляторе.
• Тестирование нагрузки: Проверить, проходит ли ток через реле к фарам при включении. Использовать амперметр или тестер тока для контроля величины нагрузки, не превышающей номинал реле.
• Диагностика с помощью заведомо исправного реле: Для подтверждения подозрений на неисправность следует заменить реле на новое или заведомо исправное и проверить работу фар.

Регулярное проведение этих процедур позволит своевременно выявить проблемы, избежать выхода из строя фар и обеспечить стабильную работу освещения автомобиля.

Вопрос-ответ:

Какие основные этапы монтажа реле для фар нужно соблюдать при подключении?

Для подключения реле фар необходимо подготовить провода нужного сечения, закрепить реле в удобном и защищённом месте, выполнить соединения согласно схеме: подать питание с аккумулятора на контакт реле, подключить вывод реле к фарам, и организовать управление через переключатель. Важно обеспечить качественную изоляцию проводов и надёжное крепление клемм, чтобы избежать потери контакта и повреждений от вибрации.

Почему стоит использовать реле при подключении фар, а не напрямую от переключателя?

Реле служит для разгрузки переключателя от высокого тока, который требуется для работы фар. Подключение напрямую может привести к перегреву или выходу из строя переключателя. Реле позволяет подавать питание напрямую от аккумулятора к фарам, управляя этим процессом через маломощный сигнал с переключателя, что улучшает надёжность и срок службы системы освещения.

Как проверить правильность подключения реле после установки?

После монтажа реле нужно проверить работу фар: включить переключатель и убедиться, что фары загораются стабильно без перебоев. При помощи мультиметра проверить наличие напряжения на соответствующих контактах реле при включении и выключении. Если фары не загораются, стоит проверить целостность цепей и надёжность соединений, а также правильность подсоединения контактов реле согласно схеме.

Какие типичные ошибки возникают при монтаже реле для фар и как их избежать?

Частые ошибки — это неправильное подключение контактов реле, использование проводов малого сечения, плохой контакт массы или питания, отсутствие предохранителя на линии аккумулятора. Чтобы их исключить, следует внимательно сверяться со схемой подключения, применять провода, рассчитанные на необходимый ток, обеспечить надёжное крепление клемм и установить предохранитель ближе к аккумулятору. Это позволит предотвратить перегрев и сбои в работе фар.
