Как подтянуть ручник на форд фокус 1

На моделях Ford Focus первого поколения, выпущенных с 1998 по 2004 год, ручной тормоз с течением времени часто теряет эффективность. Основная причина – удлинение троса ручника и неравномерный износ тормозных колодок. В результате задние колёса перестают надежно фиксироваться даже при полном поднятии рычага, что напрямую влияет на безопасность при парковке.

Для точной регулировки ручника не требуется демонтировать тормозную систему или обращаться в сервис. Основной винт натяжения расположен под кожухом центральной консоли, и доступ к нему можно получить с помощью обычных инструментов. Рекомендуемый свободный ход рычага – 4–6 щелчков. Если рычаг поднимается выше, это прямой сигнал к регулировке.

Перед началом процедуры важно проверить состояние задних тормозных механизмов. Изношенные колодки или повреждённые тросы не поддаются точной настройке. Если при натяжении ручника наблюдается перекос усилия между левым и правым колесом, это может указывать на закисание троса в оболочке или неравномерную работу механизмов. В таком случае регулировка не даст результата без предварительной диагностики и замены изношенных деталей.

Все работы можно выполнить в гаражных условиях за 30–40 минут. Достаточно подготовить крестовую отвёртку, ключ на 10 и фонарик для освещения рабочей зоны. В процессе регулировки важно избегать чрезмерного натяжения троса, так как это приводит к постоянному притиранию колодок и ускоренному износу тормозных дисков.

Где находится механизм регулировки ручника на Форд Фокус 1

На Ford Focus 1 механизм регулировки ручного тормоза расположен под центральной консолью, непосредственно под пластиковым кожухом рычага стояночного тормоза. Доступ к нему осуществляется из салона автомобиля.

Чтобы добраться до регулировочного механизма, необходимо отодвинуть передние сиденья и аккуратно демонтировать пластиковую накладку с рычага ручника. Для этого подденьте фиксирующие защёлки с обеих сторон кожуха и снимите его, избегая резких движений, чтобы не повредить крепления. После снятия накладки становится доступен регулировочный болт с гайкой.

Гайка регулировки установлена на тросе, который соединён с задними тормозными механизмами. Поворот гайки по часовой стрелке укорачивает ход троса, тем самым уменьшая свободный ход ручника. Регулировку следует производить с учётом того, чтобы при поднятии ручника на 4–6 щелчков задние колёса полностью блокировались.

Перед регулировкой важно убедиться в исправности тормозной системы и отсутствии заклинивших элементов. При наличии сильного износа колодок или закисших направляющих регуляция троса будет неэффективной. В этом случае сначала необходимо устранить механические неисправности в задних тормозах.

Какие инструменты понадобятся для подтяжки ручника

Для корректной регулировки ручного тормоза на Ford Focus 1 потребуется минимальный, но точный набор инструментов. В первую очередь необходим трещоточный ключ с головкой на 10 мм – именно такой размер используется для регулировочной гайки на тросе ручника.

Также понадобится удлинитель для трещотки, так как доступ к гайке ограничен, особенно при установленных задних сиденьях. Для удобства можно использовать карданный переходник, чтобы избежать перекоса при закручивании.

Плоская отвертка пригодится для поддевания пластиковых заглушек или облицовки в районе центрального тоннеля. Чтобы не повредить элементы салона, стоит подготовить пластиковый съемник для панелей.

Дополнительно рекомендуется использовать налобный фонарь или переносную лампу с рассеянным светом – регулировка проводится в труднодоступной зоне без прямого освещения.

После подтяжки следует проверить эффективность торможения задних колес. Для этого желательно иметь под рукой домкрат и упоры под колеса, чтобы безопасно вывесить заднюю часть автомобиля и убедиться в свободном вращении колес при отпущенном ручнике и их фиксации при его поднятии.

Как подготовить автомобиль к регулировке ручника

Установите автомобиль на ровной поверхности и включите первую передачу или заднюю, если коробка механическая. Для автомобилей с автоматом переведите рычаг в положение «P». Это исключит самопроизвольное движение автомобиля во время работы.

Под задние колёса установите упоры (бруски, противооткатные башмаки или клинья). Это обязательно, особенно если регулировка выполняется на уклоне или вблизи подъёма.

Ослабьте натяжение ручника, если он чрезмерно тугой, чтобы избежать повреждения резьбового механизма при разборке. Для этого несколько раз поднимите и опустите рычаг стояночного тормоза до упора.

Откройте задние двери и сдвиньте передние сиденья максимально вперёд. Это обеспечит доступ к центральной консоли, под которой расположен регулировочный механизм.

Снимите пластиковую накладку центрального тоннеля или подлокотник, если он мешает доступу. В большинстве случаев он держится на защёлках или винтах – используйте пластиковую лопатку или отвертку с изолированной ручкой, чтобы не повредить обивку.

Если ручник регулируется через барабаны, поддомкратьте заднюю часть автомобиля и зафиксируйте его на надёжных опорах. Снимите задние колёса для доступа к регулировочным отверстиям тормозных механизмов.

Убедитесь, что двигатель заглушён, а ключ вынут из замка зажигания. Это предотвратит случайное включение систем или вращение колес при проведении работ.

Пошаговая инструкция регулировки ручника через салон

Шаг 1: Установите автомобиль на ровную поверхность и включите первую передачу либо режим «P» на автоматической коробке. Обязательно затяните стояночный тормоз. Подложите противооткатные упоры под колёса для предотвращения движения.

Шаг 2: Отодвиньте передние сиденья максимально назад для свободного доступа к центральной консоли. Снимите пластиковую накладку с основания ручника. Для этого аккуратно подденьте края с помощью пластиковой монтажной лопатки или тонкой отвёртки с обмоткой изоленты, чтобы не повредить покрытие.

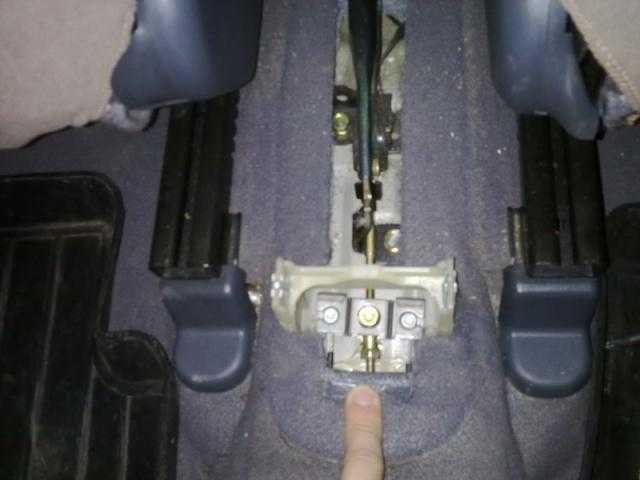

Шаг 3: Найдите регулировочную гайку, расположенную на конце тросов под рычагом ручника. Обычно это гайка на 10 мм, зафиксированная на металлическом штоке. Она доступна без демонтажа других элементов, если снята накладка консоли.

Шаг 4: Ослабьте натяжение, если тросы избыточно натянуты, либо подтяните, если ручник срабатывает слишком высоко. Поворачивайте регулировочную гайку по часовой стрелке для усиления натяжения тросов. Для удобства используйте накидной или торцовый ключ.

Шаг 5: После каждой небольшой корректировки проверьте ход рычага. Нормой считается 3–5 щелчков до полной фиксации. Убедитесь, что при отпускании ручника колёса вращаются свободно, а при затягивании – блокируются.

Шаг 6: После завершения регулировки надёжно установите пластиковую накладку на место. Проверьте, чтобы ручник не задевал внутреннюю облицовку и срабатывал без усилий.

Важно: Если после регулировки рычаг ходит туго или остаётся слишком свободным, проверьте состояние тросов и механизмов тормозных барабанов. Изношенные элементы требуют замены до повторной настройки.

Регулировка ручника через барабанный механизм задних тормозов

На Форд Фокус 1 с барабанными задними тормозами часть регулировки стояночного тормоза осуществляется непосредственно через механизм внутри тормозного барабана. При снижении эффективности ручника важно не ограничиваться натяжением троса из салона – необходимо также проверить состояние и настройку автоматических регуляторов внутри барабанов.

Сначала следует поднять заднюю часть автомобиля, установить упоры и снять задние колёса. Затем демонтируются тормозные барабаны. Это может потребовать использования резинового молотка, если барабаны закисли. После снятия нужно тщательно осмотреть рабочую поверхность и колодки: при износе менее 2 мм колодки подлежат замене. Также важно убедиться, что рычаг автоматического регулятора не заклинил – он должен свободно двигаться в обе стороны.

Если регулятор не работает, его можно отрегулировать вручную. С помощью отвертки или тормозного крюка вращается зубчатое колесо регулятора до тех пор, пока колодки не начнут едва касаться внутренней поверхности барабана. После этого барабан устанавливается на место, и проверяется свободное вращение колеса – оно должно вращаться с легким сопротивлением, без заеданий.

После регулировки обоих колес следует проверить и при необходимости отрегулировать натяжение троса ручника через салон. При правильно выставленных колодках ход рычага стояночного тормоза должен составлять 4–6 щелчков.

Не рекомендуется затягивать колодки слишком сильно – это приведет к перегреву и преждевременному износу. Также важно смазать подвижные элементы регулятора перед сборкой, чтобы предотвратить заклинивание в будущем.

Как проверить натяжение ручника после регулировки

После завершения регулировки ручника необходимо убедиться в правильном натяжении троса. Для этого поднимите автомобиль на домкрате, чтобы задние колеса свободно вращались.

Плавно затяните ручник до появления ощутимого сопротивления, обычно это 4–6 щелчков на рычаге для Форд Фокус 1. Количество щелчков – ориентировочное значение, точнее ориентируйтесь на усилие и фиксацию.

При затянутом ручнике попробуйте провернуть задние колеса рукой. Они должны быть заблокированы или вращаться с заметным затруднением. Если колеса вращаются свободно, натяжение необходимо увеличить.

При отпущенном ручнике задние колеса должны вращаться свободно без сопротивления, что подтверждает отсутствие чрезмерного натяжения троса.

Дополнительно оцените фиксацию рычага: ручник должен надежно удерживать рычаг в поднятом положении без провисания или люфта.

Если натяжение неудовлетворительное, повторите регулировку, корректируя длину троса через механизм в салоне или на барабанных тормозах до достижения оптимального результата.

Что делать, если ручник не держит даже после регулировки

Если после стандартной регулировки ручника на Форд Фокус 1 он по-прежнему не фиксирует автомобиль, необходимо провести комплексную диагностику и выполнить дополнительные действия для устранения неисправности.

1. Проверка состояния троса ручника. Со временем трос может растягиваться, ржаветь или заедать внутри оболочки. Осмотрите трос на наличие коррозии, повреждений и посторонних изгибов. При обнаружении дефектов – замените трос полностью.

2. Осмотр тормозных колодок и барабанов. Износ колодок, загрязнение или деформация барабанов ухудшают сцепление и снижает эффективность стояночного тормоза. При необходимости проведите замену колодок или обработку барабанов (шлифовку или замену).

3. Проверка работы механизмов внутри барабанных тормозов. Осмотрите рычаги и возвратные пружины на предмет износа или поломки. Изношенные или ослабленные пружины уменьшают усилие ручника. Замените неисправные детали.

4. Диагностика и очистка соединительных элементов троса. Места крепления троса к рычагам и регуляторам должны свободно двигаться без заеданий. Смажьте крепления и обеспечьте плавное перемещение троса.

5. Проверка натяжения троса после полной сборки. Повторите регулировку, учитывая возможные особенности натяжения – должно быть 4–6 щелчков рычага ручника при нормальной фиксации.

6. Проверка состояния задних тормозных цилиндров. Если цилиндры текут или заклинивают, давление на тормозные колодки будет недостаточным. При необходимости замените или отремонтируйте тормозные цилиндры.

При выполнении всех перечисленных проверок и ремонтов ручник Форд Фокус 1 должен надежно фиксировать автомобиль на месте. Если проблема сохраняется, стоит обратиться к специалистам для более глубокой диагностики тормозной системы.

Вопрос-ответ:

Как понять, что ручник на Форд Фокус 1 требует регулировки?

Если при поднятии рычага ручника машина продолжает катиться, даже когда рычаг поднят максимально, или если рычаг нужно тянуть слишком высоко, чтобы зафиксировать автомобиль, это говорит о необходимости проверки и возможной регулировки. Также стоит обратить внимание на слабую фиксацию и необычные звуки в районе задних тормозов.

Какие инструменты понадобятся для самостоятельной регулировки ручника на Форд Фокус 1?

Для работы потребуется набор ключей (обычно на 10 и 13 мм), отвертка, возможно, пассатижи, а также автомобильный домкрат и противооткатные упоры. Для удобства лучше подготовить фонарь или настольную лампу, так как часть работы проводится под автомобилем или в труднодоступных местах.

Можно ли провести регулировку ручника без снятия колеса и барабанов на задних тормозах?

Да, в большинстве случаев регулировка доступна через салон автомобиля — с помощью гайки регулировочного механизма, расположенной под ручным рычагом. Это позволяет подтянуть трос и увеличить натяжение без демонтажа задних колёс. Однако, если есть подозрения на износ деталей или неисправности внутри барабанного механизма, стоит проверить и их.

Почему ручник перестал держать после недавно проведённой регулировки?

Причин несколько. Возможно, регулировка была проведена неправильно — трос мог быть недостаточно натянут. Также стоит проверить состояние троса на наличие повреждений и износа, а еще обратить внимание на износ тормозных колодок и барабанов. Иногда проблема связана с загрязнением или коррозией в механизме, что снижает эффективность фиксации ручника.

Как часто нужно проверять и регулировать ручник на Форд Фокус 1?

Регулярность зависит от условий эксплуатации и пробега, но в среднем осмотр и проверку состояния ручника рекомендуется проводить раз в 15-20 тысяч километров. Если автомобиль часто эксплуатируется в условиях повышенной влажности, грязи или на горных дорогах, контроль лучше делать чаще, чтобы избежать проблем с натяжением и износом элементов.
