Тормозной суппорт на Газели – ключевой элемент передней тормозной системы. От его состояния напрямую зависит эффективность торможения. При появлении течи тормозной жидкости, неравномерном износе колодок или заклинивании поршней требуется немедленная замена узла. Несвоевременное вмешательство приводит к перегреву диска, увеличенному тормозному пути и ускоренному износу шин.
Газель оснащается двухпоршневыми плавающими суппортами, закреплёнными на направляющих. При замене необходимо учитывать особенности конструкции: разборка без повреждения шлангов и уплотнителей, проверка состояния направляющих, втулок и пыльников. Также важно правильно выбрать суппорт – оригинал или совместимый аналог, например, от производителей Fenox, Trialli, БелМаг. Важно учитывать точный артикул по VIN и модельную совместимость: у Газелей с ABS и без – суппорты различаются.
Перед демонтажем требуется обесточить систему и сбросить давление в гидроприводе. Работы лучше проводить на смотровой яме или подъёмнике, при наличии торцовых ключей, шестигранников на 7 и 10 мм, отвёртки и ёмкости для жидкости. Установка нового суппорта предполагает обязательную прокачку тормозной системы и проверку герметичности соединений. Пропуск этого этапа ведёт к снижению давления в контуре и риску отказа тормозов.
Как определить неисправность тормозного суппорта на Газели
Повышенный износ колодок с одной стороны указывает на заклинивание направляющей или поршня суппорта. Если одна колодка стерта почти до металла, а вторая выглядит рабочей – суппорт неравномерно прижимает диск.
Посторонние шумы при торможении – скрежет, визг или стук – могут быть следствием перекоса скобы суппорта или выхода из строя пыльников, в результате чего внутрь попадает грязь и влага. Это приводит к коррозии направляющих и поршня.
Увод автомобиля в сторону при торможении сигнализирует о том, что один из суппортов работает неэффективно или заклинил. Это особенно заметно на сухом покрытии при резком нажатии на педаль.
Нагрев тормозного диска после короткой поездки без интенсивного торможения может свидетельствовать о том, что суппорт не отпускает колодки после сброса педали. Проверь температуру дисков на ощупь – перегретый диск говорит о заклинивании.
Свободный ход педали тормоза без должного тормозного эффекта может быть вызван утечкой тормозной жидкости из-за износа манжет поршня суппорта. Обрати внимание на влажные пятна и подтёки в районе суппорта.
Задержка в отклике тормозов при первом нажатии на педаль – возможный признак воздуха в системе из-за негерметичности суппорта. Проверь прокачку и герметичность соединений.
Инструменты и материалы, необходимые для замены суппорта
Понадобится домкрат с грузоподъёмностью не менее 2 тонн и прочные подпорки для фиксации автомобиля. Ключ баллонный или ударный гайковёрт облегчит снятие колеса. Для откручивания суппорта необходим шестигранник на 7 мм либо ключ TORX, в зависимости от модификации Газели.
Рожковые и накидные ключи (на 12, 14, 17 мм) потребуются для отсоединения тормозной магистрали и креплений. Трещотка с удлинителем и головки соответствующего размера ускорят работу. Понадобится ёмкость для слива тормозной жидкости и резиновый шланг для прокачки тормозов.
Новое медное кольцо или комплект уплотнительных шайб обеспечат герметичность соединения шланга. Безрезьбовой фиксатор резьбы предотвратит самопроизвольное раскручивание болтов. Также потребуется тормозная жидкость типа DOT-4 для доливки и прокачки.
Жёсткая металлическая щётка пригодится для очистки посадочных мест. Обязательно наличие проникающей смазки для обработки закисших резьбовых соединений и высокотемпературной смазки для направляющих суппорта.

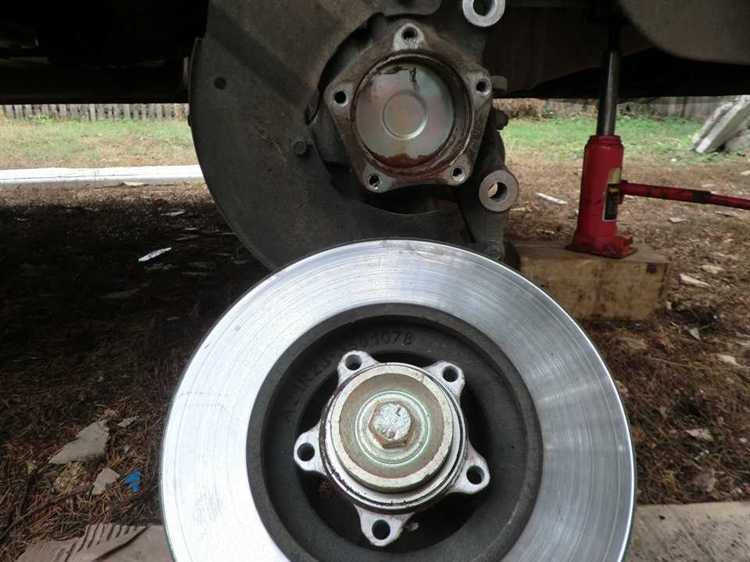

Порядок демонтажа старого тормозного суппорта
Отключите аккумулятор для исключения риска короткого замыкания при работе рядом с электропроводкой ABS, если она установлена.
Установите Газель на ровную поверхность, зафиксируйте противооткатными упорами. Поддомкратьте соответствующее колесо и снимите его, предварительно ослабив болты крепления.
Очистите зону суппорта металлической щеткой, особенно в районе крепёжных элементов. Это упростит откручивание болтов и предотвратит повреждение резьбы.
Открутите тормозной шланг от суппорта ключом на 14 или 17 (в зависимости от модификации). Немедленно заглушите шланг пластиковой пробкой или зажмите его хомутом, чтобы избежать утечки тормозной жидкости.
Отверните направляющие болты суппорта (обычно ключом на 12 или шестигранником 7 мм). Снимите суппорт, аккуратно покачивая его в стороны. Если он прикипел, используйте монтажку, действуя без рывков, чтобы не повредить направляющие.
Осмотрите крепёжные уши и направляющие пальцы на наличие коррозии или повреждений. При необходимости зачистите посадочные места от ржавчины и остатков старой смазки.
Закройте отверстие под тормозной шланг на снятом суппорте, чтобы внутрь не попала грязь. Храните старый суппорт в горизонтальном положении, чтобы избежать вытекания оставшейся жидкости.
Установка нового тормозного суппорта и подключение шлангов
Перед установкой убедитесь, что посадочное место на цапфе очищено от ржавчины и старой смазки. Используйте металлическую щётку и обезжириватель. Поверхность должна быть сухой и чистой.
Порядок установки нового суппорта:
- Совместите отверстия крепления суппорта с резьбовыми отверстиями на цапфе.
- Вставьте направляющие болты и затяните их динамометрическим ключом с усилием 95–100 Н·м. Используйте фиксатор резьбы средней фиксации.
- Убедитесь, что суппорт установлен без перекоса. Поршень должен быть полностью утоплен.
Подключение тормозного шланга:
- Осмотрите шланг на предмет трещин и вздутий. При малейших признаках износа замените.
- Присоедините шланг к суппорту через медную шайбу. Используйте только новые шайбы для герметичности соединения.
- Затяните болт штуцера с усилием 22–25 Н·м. Избегайте перетяжки – возможен срыв резьбы или повреждение резьбовой части суппорта.
- Проверьте, чтобы шланг не касался движущихся элементов подвески и не был перекручен. Допустим свободный изгиб без натяжения.
После подключения проконтролируйте герметичность соединения. Даже минимальная утечка требует немедленного устранения.
Прокачка тормозной системы после замены суппорта
После установки нового суппорта на Газель необходимо удалить воздух из гидравлической системы. Без этого педаль тормоза будет «мягкой», а эффективность торможения – сниженной.
Для прокачки потребуется помощник, прозрачная трубка длиной 30–40 см, подходящий ключ (обычно на 10) и ёмкость для отработанной жидкости. Тормозная жидкость должна соответствовать спецификации DOT-4.
Начинать нужно с самого удалённого от главного тормозного цилиндра колеса. При одновременной замене одного суппорта (например, переднего правого) достаточно прокачать только его контур, но если была утечка жидкости, рекомендуется обслужить всю систему по схеме: заднее правое, заднее левое, переднее правое, переднее левое.
Один человек нажимает на педаль тормоза 4–5 раз с интервалом в 1–2 секунды и удерживает её в нажатом положении. В это время второй откручивает прокачной штуцер на суппорте на ½ оборота. Через прозрачную трубку должна выходить тормозная жидкость с пузырьками воздуха. Как только поток прекращается, штуцер закручивается, педаль отпускается. Процедура повторяется до тех пор, пока из шланга не будет выходить только чистая жидкость без воздуха.
Периодически проверяй уровень жидкости в бачке ГТЦ – он не должен опускаться ниже минимума. Недопустимо попадание воздуха в систему при прокачке.
После завершения работы проконтролируй жёсткость педали тормоза и убедись в отсутствии утечек на штуцере и соединениях шланга с суппортом. Повторная прокачка может потребоваться после короткой пробной поездки, если в системе остались небольшие воздушные карманы.
Проверка работы тормозов после сборки и тест-драйв
После установки нового суппорта на Газель необходимо прокачать тормозную систему. Начинай с дальнего колеса от главного цилиндра. Используй прозрачный шланг и резервуар с тормозной жидкостью, чтобы исключить попадание воздуха. Прокачку заверши, когда из шланга начнёт выходить чистая жидкость без пузырей.
Проверь уровень тормозной жидкости в бачке – он должен быть между метками MIN и MAX. Если уровень падает после нажатий на педаль, ищи утечку в соединениях, особенно на месте установки нового суппорта.
Запусти двигатель и нажми на педаль тормоза несколько раз. Она не должна «проваливаться». Чёткий ход педали свидетельствует о герметичности системы и корректной работе суппорта.
Для тест-драйва выбери ровный, пустой участок дороги. Разгонись до 20–30 км/ч и затормози. Обрати внимание, тянет ли автомобиль в сторону. Если есть отклонение – проверь зажим суппорта, направляющие и равномерность колодок. Повтори на скорости 50–60 км/ч, контролируя усилие и стабильность замедления.
После 10–15 торможений визуально осмотри суппорт. Поверхность должна быть сухой, без подтёков. Проверь, не перегреваются ли колёсные диски – сильный нагрев может указывать на подклинивание направляющих или поршня.
Через 50–100 км повтори осмотр креплений и проверку уровня жидкости. При малейших сомнениях повтори прокачку и убедись в свободном ходе поршня вручную (при демонтированной колодке).
Вопрос-ответ:
Можно ли поменять суппорт на Газели без ямы или подъемника?
Да, замена возможна и без ямы, особенно если речь идет о переднем суппорте. Главное — обеспечить надежное поднятие машины с помощью домкрата и поставить её на прочные подпорки. Работать нужно на ровной поверхности, с хорошо затянутым ручником и подложенными упорами под колёса. Но если планируется замена заднего суппорта, особенно с труднодоступной стороны, наличие ямы или подъемника сильно упростит процесс.
Какой суппорт подойдет на Газель старого образца, если нет оригинала?
В некоторых случаях можно использовать суппорты от автомобилей типа ГАЗ-3102 или ГАЗель-Бизнес, если совпадают посадочные размеры. Однако перед покупкой стоит точно сверить расстояния между крепежными отверстиями и тип тормозного диска. Иногда требуется незначительная доработка кронштейна или переходника. Надежнее всего взять суппорт с аналогичной модели Газели, но уже с разборки — это позволит избежать проблем с несовместимостью.
Нужно ли прокачивать тормоза после замены суппорта?
Да, обязательно. При снятии старого суппорта и подключении нового в систему попадает воздух. Без прокачки тормозов педаль будет «мягкой», а торможение — недостаточным. Прокачку можно сделать как классическим способом с помощником (нажимая и отпуская педаль), так и с помощью вакуумного насоса или обратного клапана. Начинать следует с того колеса, где производилась замена.
Какие инструменты понадобятся для снятия тормозного суппорта на Газели?
Понадобится головка или ключ на 17 или 19 — в зависимости от типа суппорта, рожковый ключ на 10 или 11 для откручивания тормозной трубки, отвертка, чтобы отжать колодки, и возможно — молоток или монтировка для поддевания прикипевшего узла. Не лишним будет и аэрозоль WD-40 или аналогичный состав для ослабления прикипевших болтов.
Можно ли поставить суппорт от Газели Некст на обычную Газель?
Суппорты у этих моделей отличаются по конструкции и креплениям. У Газели Некст другая ступица, другие тормозные диски и система в целом. Поэтому установка суппорта от Next на стандартную Газель потребует не просто замены одной детали, а переделки целого узла, включая переходные кронштейны и, возможно, замену тормозного диска. Проще и безопаснее искать совместимый суппорт от модели того же поколения.
