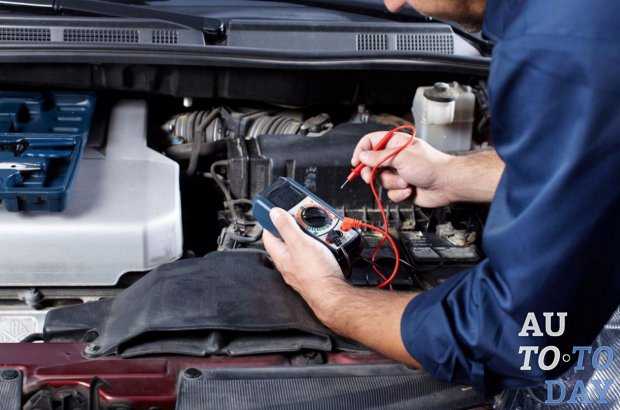

Реле накала управляет подачей тока на свечи накаливания в дизельных двигателях, обеспечивая их прогрев перед запуском. При неисправности реле свечи могут не включаться вовсе или работать нестабильно, что особенно критично при температуре ниже +5 °C. Именно поэтому важно уметь точно диагностировать реле при помощи мультиметра.
Перед началом проверки необходимо отключить аккумулятор, чтобы исключить короткое замыкание. Затем реле демонтируется из монтажного блока – его расположение зависит от марки автомобиля, но чаще всего оно находится рядом с блоком предохранителей под капотом. Мультиметр переводится в режим измерения сопротивления или напряжения, в зависимости от этапа диагностики.
Для проверки работы контактов используется режим прозвонки или измерения напряжения. При подаче напряжения на управляющие контакты (обычно 12 В) должен быть слышен щелчок срабатывания, а на выходных контактах – зафиксировано напряжение, близкое к напряжению аккумулятора. Отсутствие сигнала на выходе свидетельствует о залипании или обрыве контактов внутри реле.
Использование мультиметра позволяет точно определить, подлежит ли реле замене или проблему стоит искать в другой части цепи накала. Эта процедура занимает не более 15 минут и не требует специализированного оборудования, кроме самого мультиметра и доступа к электросхеме автомобиля.

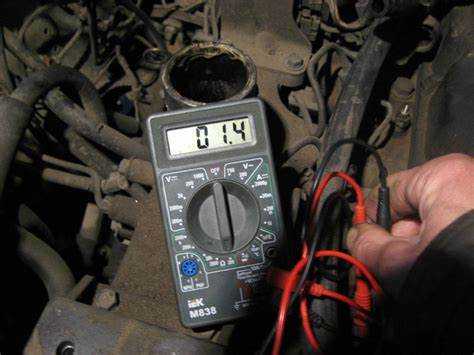

Где находится реле накала и как к нему добраться
Реле накала обычно расположено в моторном отсеке, рядом с блоком предохранителей или около аккумулятора. Точное местоположение зависит от модели автомобиля и типа двигателя. В большинстве дизельных двигателей реле размещается в непосредственной близости от свечей накала, чтобы минимизировать длину силовых кабелей и сократить потери напряжения.
Перед началом работы отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания. Затем откройте капот и найдите пластиковую коробку с крышкой – это блок предохранителей и реле. На внутренней стороне крышки часто размещена схема, по которой можно определить расположение реле накала. В некоторых моделях оно обозначено как Glow Plug Relay или GPR.
Если реле не находится в основном блоке, его следует искать на левой или правой стороне моторного отсека, ближе к щиту моторного отсека. В автомобилях с продольным расположением двигателя реле может быть закреплено на внутренней стороне крыла. Оно имеет компактный металлический или пластиковый корпус с массивными проводами, идущими к свечам накала.
Для доступа к реле может понадобиться снять пластиковые кожухи или воздуховоды. Используйте крестовую отвертку или торцевой ключ подходящего размера. После демонтажа кожухов визуально осмотрите реле, проверьте состояние контактов и наличие коррозии. Только после этого можно переходить к диагностике с помощью мультиметра.

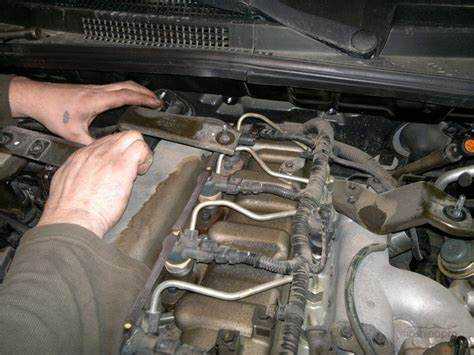

Как определить тип реле накала для конкретного дизеля
Тип реле накала напрямую зависит от марки, модели и года выпуска дизельного автомобиля, а также от типа системы управления подогревом свечей. Для точной идентификации необходимо изучить заводскую электросхему, которая указывается в технической документации или сервисном мануале конкретной модели.
В первую очередь следует определить, управляется ли реле напрямую замком зажигания или контролируется электронным блоком управления (ЭБУ). В первом случае чаще всего используется обычное электромеханическое реле с четырьмя или пятью контактами. Во втором случае применяются интеллектуальные реле с внутренней электроникой, температурными датчиками и встроенной защитой от перегрузки.
Также важно учитывать тип свечей накала. К примеру, свечи быстрого разогрева требуют реле с возможностью прерывистой подачи тока после запуска двигателя. В таких случаях устанавливаются реле с функцией посленакала, которые управляются по сигналу от ЭБУ.
Если доступ к маркировке затруднён, используйте диагностический сканер с функцией чтения параметров подогрева. Это позволит определить тип управления и режим работы реле в реальном времени. Подключение к OBD-II разъёму даст информацию о том, какие сигналы реле получает и как оно отрабатывает включение/выключение свечей.
Не ориентируйтесь на внешний вид или количество контактов – одинаковый корпус может скрывать разные по функциональности реле. Только сопоставление схемы, маркировки и параметров свечей даст точную информацию о типе используемого реле накала.
Как подготовить мультиметр для проверки реле накала
Перед началом проверки необходимо убедиться, что мультиметр исправен и способен точно измерять сопротивление и напряжение. Включите прибор и проверьте, отображаются ли показания на экране без искажений. Подключите щупы к соответствующим гнездам: черный – в разъём «COM», красный – в гнездо с маркировкой «VΩmA».
Переключатель режимов установите в положение измерения сопротивления – обычно обозначается символом «Ω». Для проверки обмотки реле подойдёт диапазон до 200 Ом. Если мультиметр автоматически выбирает диапазон, просто установите режим «Ω».
Затем необходимо убедиться, что щупы исправны. Для этого замкните их между собой: дисплей должен показать значение, близкое к нулю (обычно 0,1–0,5 Ом). При отсутствии показаний или слишком высоком значении щупы необходимо заменить или проверить контакт в разъёмах.
Если планируется проверка подачи питания на реле, переключите мультиметр в режим измерения постоянного напряжения (обозначается «DCV» или символом прямой линии). Установите диапазон до 20 В, так как питание реле обычно составляет 12 В. Убедитесь, что при прикосновении щупов к источнику питания мультиметр отображает корректное значение.
После настройки мультиметра отключите питание от цепи реле и подготовьте доступ к контактам, которые будут использоваться для измерения. Щупы должны касаться металлических частей без изоляции или окислов. Использование зажимов или игольчатых переходников улучшит точность измерений.

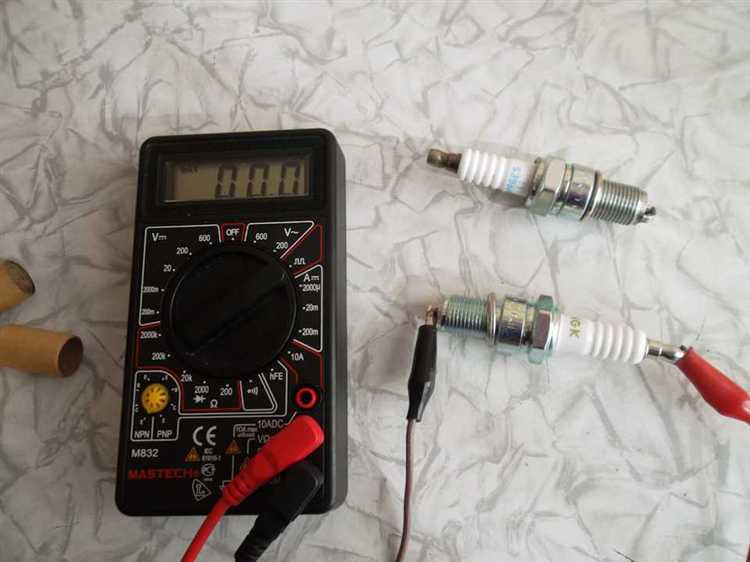

Проверка цепи питания реле на наличие напряжения
Перед началом проверки обесточьте цепь зажигания, чтобы исключить случайные замыкания. Затем переключите мультиметр в режим измерения постоянного напряжения (DCV) и установите предел измерения не менее 20 В.
Найдите силовой разъем реле накала. Один из контактов на нем должен получать напряжение от аккумулятора через предохранитель. Подайте зажигание и подключите черный щуп мультиметра к надежной «массе» кузова или минусовой клемме аккумулятора. Красным щупом коснитесь силового контакта на разъеме реле.
Если мультиметр показывает напряжение в пределах 11.5–12.8 В, подача питания на реле осуществляется корректно. При отсутствии напряжения проверьте целостность предохранителя цепи реле и наличие напряжения на его входе. Также проверьте надежность контактных соединений и отсутствие окислов на клеммах.
Дополнительно проверьте наличие напряжения на управляющем (тонком) проводе реле при включенном зажигании. Он должен подавать 12 В по команде блока управления двигателем. Если напряжение отсутствует, проверьте сигнальную цепь от ЭБУ и соответствующий датчик температуры охлаждающей жидкости.
Проверка управляющего сигнала на реле накала
Для проверки управляющего сигнала необходимо найти контакт реле, через который блок управления подаёт импульс на включение. Обычно этот контакт обозначается как «управляющий» или имеет маркировку типа «S» или «86».
Установите мультиметр в режим измерения постоянного напряжения до 20 В. Один щуп подключите к массе двигателя или кузову, второй – к управляющему контакту реле. Поверните ключ зажигания в положение ON (двигатель не запускайте). В течение нескольких секунд на управляющем контакте должно появиться напряжение, соответствующее уровню сигнала управления (обычно 11–14 В).
Если напряжение отсутствует, проверьте целостность провода от блока управления до реле, а также сигналы с датчиков температуры, так как в некоторых системах подача управляющего импульса зависит от условий прогрева. При наличии напряжения, но отсутствии срабатывания реле, вероятна внутренняя неисправность реле или проблемы в силовой цепи.
Для фиксации кратковременного сигнала используйте мультиметр с функцией «запоминания пикового значения» или подключите светодиодную контрольку с ограничительным резистором – она даст чёткую индикацию даже кратковременного сигнала.
Проверка выхода реле на свечи накаливания
Для проверки выхода реле накала на свечи мультиметром необходимо измерить напряжение на выходном контакте реле при включенном зажигании и активации системы накала. Обычно выход реле подает питание напрямую на свечи накаливания, что обеспечивает их разогрев.
Алгоритм проверки:
- Подключите мультиметр в режиме измерения постоянного напряжения (DC Voltage) с пределом не менее 20 В.
- Найдите на реле контакт выхода, который идет к свечам накаливания. Это обычно контакт, помеченный как «выход» или «к свечам».
- При включенном зажигании (но не заводе двигателя) включите систему накала, если есть отдельный переключатель или автоматическое управление.
- Поднесите положительный щуп мультиметра к выходному контакту реле, отрицательный – к «массе» автомобиля.
- Измерьте напряжение. Оно должно быть близко к напряжению аккумулятора – от 11,5 В до 14,5 В в зависимости от заряда и работы генератора.
- Если напряжение отсутствует или значительно ниже нормы (менее 10 В), это указывает на неисправность реле или обрыв цепи на выходе.
Важно убедиться в надежном контакте щупов и отсутствии окислений на клеммах. Для точности измерения можно проверить напряжение аккумулятора напрямую, чтобы исключить ошибку из-за разряженного источника питания.
Дополнительно рекомендуется проверить сопротивление цепи свечей накаливания, чтобы исключить короткое замыкание или обрыв, которые могут влиять на выход реле.
Вопрос-ответ:
Как определить, что именно реле накала является причиной неисправности свечей накаливания на дизельном двигателе?
Для диагностики нужно сначала проверить питание на клеммах реле и наличие управляющего сигнала с блока управления двигателем. Если питание есть, но реле не переключает цепь к свечам накаливания, скорее всего, оно неисправно. Также можно прозвонить контакты реле мультиметром в режиме прозвонки и проверить, замыкаются ли они при подаче управляющего напряжения.
Какие режимы мультиметра лучше использовать при проверке реле накала и почему?
Для проверки реле подходят режимы измерения постоянного напряжения и прозвонки цепей. Измерение напряжения позволяет убедиться в наличии питания и управляющего сигнала, а прозвонка — проверить целостность контактов внутри реле и проводов. Токовые режимы редко нужны, так как реле обычно тестируют именно по контактам и сигналам управления.
Можно ли проверить исправность реле накала, не снимая его с автомобиля? Если да, как это сделать безопасно?
Да, проверить реле можно непосредственно на автомобиле. Для этого надо снять крышку с блока предохранителей или реле, найти нужный компонент по схеме, подключить мультиметр к выходным контактам реле и наблюдать изменение напряжения при включении зажигания и запуске двигателя. Важно соблюдать осторожность, чтобы не замкнуть контакты случайно и не повредить электронику.
Какие признаки указывают на неисправность реле накала, если мультиметр показывает нормальное напряжение на входе, но свечи накаливания не нагреваются?
Если на входе реле напряжение есть, а свечи не накаляются, возможно, контакты реле не замыкаются, то есть внутренний переключатель вышел из строя. Это можно проверить прозвонкой контактов реле при подаче управляющего напряжения. Также причина может быть в нарушении проводки после реле или повреждении самих свечей, поэтому стоит проверить все элементы цепи поочерёдно.
Как правильно провести проверку выхода реле на свечи накаливания с помощью мультиметра?
Для проверки выхода реле нужно подсоединить черный провод мультиметра к массе автомобиля, а красный — к выходному контакту реле, который идет к свечам накаливания. Затем включить зажигание и наблюдать за показаниями напряжения. При исправном реле и работающей системе на выходе появится напряжение, близкое к напряжению аккумулятора. Если напряжение отсутствует или слишком низкое, стоит проверить реле и проводку.
