Импульсный блок питания (ИБП) преобразует сетевое переменное напряжение в стабилизированное постоянное, используя высокочастотную коммутацию. В отличие от линейных источников, он работает по принципу прерывистого режима – входное напряжение сначала выпрямляется, затем прерывается транзисторами с частотой от 20 кГц до нескольких сотен кГц, и только после этого трансформируется и фильтруется.
Ключевым элементом конструкции является импульсный трансформатор, который обеспечивает гальваническую развязку и снижает или повышает напряжение в зависимости от назначения. Благодаря высокой рабочей частоте размер и вес трансформатора значительно меньше, чем в линейных схемах при той же выходной мощности.
Управляющая схема использует широтно-импульсную модуляцию (ШИМ) для регулировки длительности импульсов, подаваемых на ключевые транзисторы. Это позволяет точно контролировать выходное напряжение даже при резких изменениях нагрузки или входного тока.
Стабилизация достигается за счёт обратной связи: часть выходного напряжения подаётся на контроллер, который корректирует ШИМ-сигнал. При перегрузке или коротком замыкании система автоматически снижает мощность или полностью отключает выход для защиты компонентов.
Современные ИБП применяют высокоэффективные компоненты, включая MOSFET-транзисторы, шоттки-диоды и ферритовые сердечники, что позволяет достигать КПД более 85–90% и минимизировать тепловыделение. Для дополнительной фильтрации устанавливаются LC-фильтры на выходе.
Для чего в схеме используется выпрямитель и фильтр
На входе импульсного блока питания (ИБП) переменное напряжение сети необходимо преобразовать в постоянное – для этого применяется каскад выпрямления и фильтрации. Их задача – сформировать стабильное и пригодное для дальнейшей обработки напряжение, избавленное от сетевых пульсаций.
Выпрямитель преобразует переменное напряжение 220 В в пульсирующее постоянное. Чаще всего используется мостовая схема на четырёх диодах (диодный мост), так как она позволяет задействовать обе полуволны входного сигнала, обеспечивая повышенную эффективность по сравнению с полуволновыми выпрямителями.
Однако даже после выпрямления остаются значительные пульсации. Для их подавления используется фильтр, который, как правило, состоит из одного или нескольких электролитических конденсаторов большой ёмкости. Их роль – сглаживать колебания напряжения за счёт накопления и отдачи заряда между циклами переменного сигнала.
- Ёмкость конденсаторов выбирается с расчётом на ток нагрузки и частоту сети. При недостаточной ёмкости возможны скачки выходного напряжения, особенно при резких изменениях потребляемого тока.
- Дополнительно могут использоваться дроссели или LC-фильтры для подавления высокочастотных помех, особенно если блок питания предназначен для чувствительной электроники.
Наличие эффективного выпрямителя и фильтра критично: нестабильное или пульсирующее напряжение может привести к сбоям в работе преобразователя и нестабильному выходному напряжению. Это особенно важно в схемах с обратной связью, где возмущения на входе способны нарушить регулировку.

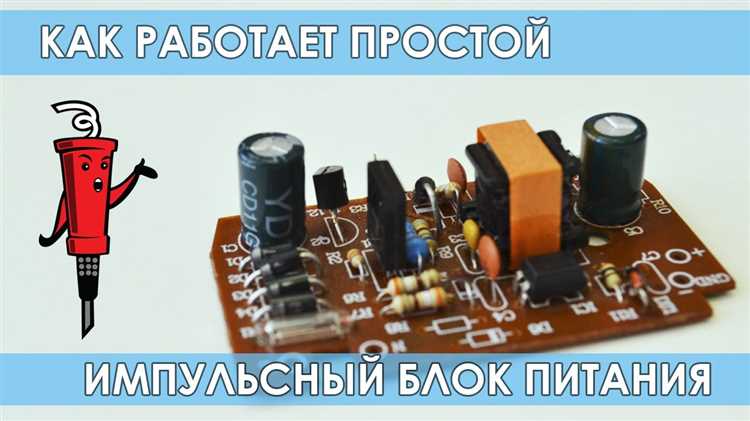

Зачем понижать или повышать напряжение на трансформаторе
В импульсном блоке питания трансформатор служит не только для гальванической развязки, но и для изменения уровня напряжения. Это позволяет согласовать параметры сети с требованиями подключаемой нагрузки. Например, для питания микроконтроллера, работающего от 3,3 В, требуется понижение стандартного напряжения сети 230 В до нужного уровня.
Понижение напряжения необходимо в тех случаях, когда нагрузка рассчитана на малые значения. При этом важно, чтобы трансформатор обеспечивал нужную мощность при минимальных потерях. Использование высокочастотного трансформатора позволяет уменьшить габариты сердечника и повысить эффективность преобразования.
Повышение напряжения применяется реже, но необходимо, например, в источниках питания для газоразрядных ламп или в устройствах с ПТК (пьезоэлектрическим трансформатором), где требуются десятки и сотни вольт при низком токе. В таких схемах повышающее преобразование реализуется за счёт соответствующего отношения витков в обмотках.
Коэффициент трансформации выбирается исходя из целевого выходного напряжения и характеристик компонентов схемы. При расчётах учитываются потери на ключевых транзисторах, диодах и дросселях, чтобы обеспечить стабильное выходное напряжение даже при изменениях входных параметров или колебаниях нагрузки.
Таким образом, трансформатор в ИБП – это не просто средство изоляции, а точный инструмент регулировки энергетического баланса между входом и выходом устройства.
Как работает ключевой транзистор в импульсном режиме
Ключевой транзистор в импульсном блоке питания управляется ШИМ-контроллером и работает в режиме насыщения или отсечки. Это означает, что он либо полностью открыт, либо полностью закрыт. Такой режим минимизирует тепловые потери, поскольку при насыщении падение напряжения на коллекторе минимально, а при отсечке ток через транзистор не протекает.
Когда транзистор открыт, напряжение с выпрямленного входа поступает на первичную обмотку трансформатора, вызывая накопление магнитной энергии. По истечении импульса транзистор мгновенно закрывается, и накопленная энергия передаётся во вторичную цепь через диоды и фильтры. Длительность открытого состояния транзистора задаётся шириной управляющего импульса, формируемого контроллером на основе обратной связи с выходом питания.
Тип транзистора зависит от мощности и частоты схемы: в маломощных источниках применяются MOSFET, а в более мощных – IGBT. MOSFET обеспечивают быстрое переключение и низкое сопротивление канала в открытом состоянии, что особенно важно при высокочастотной работе – 20–200 кГц и выше.
Для надёжной работы транзистора критично обеспечить минимальное время перехода между состояниями, используя драйверы затвора с высокой скоростью заряда и разряда. Также необходимо контролировать перенапряжения, возникающие при отключении, с помощью снабберов или варисторов. Без этих элементов возможно пробой изоляции или разрушение транзистора.
Корректная работа ключевого транзистора определяет эффективность преобразования энергии и стабильность выходного напряжения. Нарушение режима – например, длительное пребывание в линейной области – приводит к перегреву, снижению КПД и выходу из строя компонента.

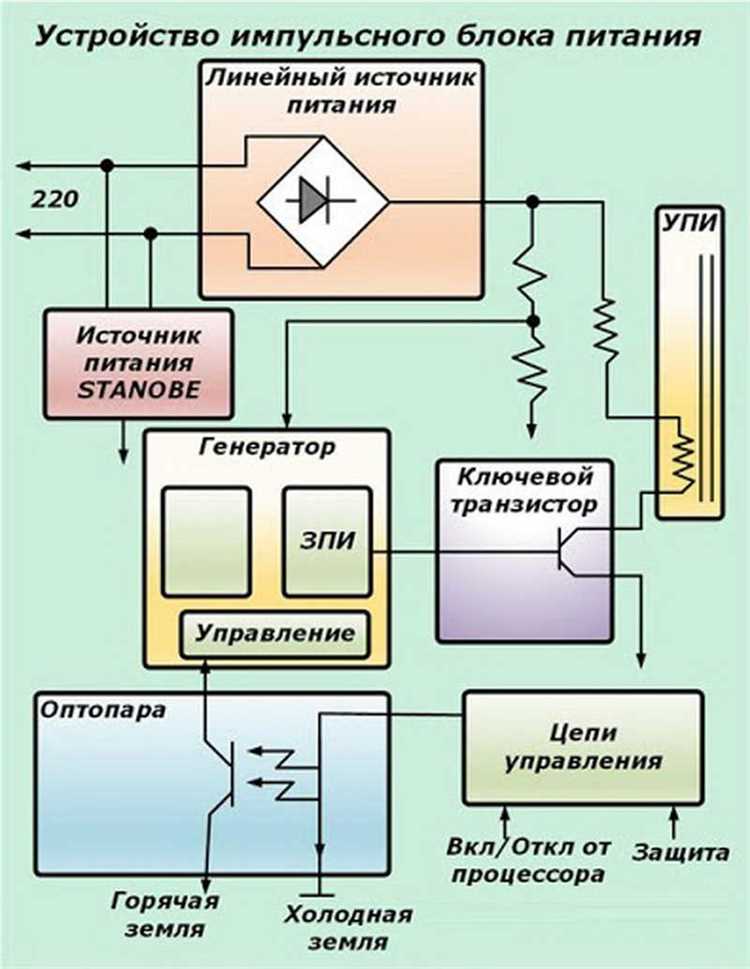

Что делает шим-контроллер и как он управляет питанием
ШИМ-контроллер сравнивает напряжение на выходе блока питания с эталонным значением и корректирует ширину управляющих импульсов в зависимости от отклонений. Это позволяет стабилизировать выходное напряжение при изменении входного напряжения или нагрузки.
- При снижении выходного напряжения ШИМ-контроллер увеличивает длительность импульсов, чтобы передать больше энергии на выход.
- При повышении – уменьшает длительность импульсов, снижая среднюю мощность.
Современные ШИМ-контроллеры часто интегрируют функции защиты:
- ограничение тока ключевого транзистора;
- отключение при превышении температуры;
- автоматический перезапуск при неисправностях.
В зависимости от схемотехники, ШИМ-контроллер может работать в различных режимах:
- Непрерывный режим: энергия передаётся постоянно, что обеспечивает быструю реакцию на изменение нагрузки.
- Прерывистый режим: ключевой транзистор отключается на паузы, экономя энергию при малой нагрузке.
- Квазирезонансный режим: уменьшает электромагнитные помехи и потери при коммутации.
Правильно подобранный ШИМ-контроллер обеспечивает стабильную работу блока питания при высокой эффективности, минимизируя тепловые потери и повышая надёжность всей схемы.
Как происходит гальваническая развязка в импульсных блоках
Гальваническая развязка в импульсных источниках питания осуществляется с помощью трансформатора, работающего на высокой частоте – обычно в диапазоне от 20 до 500 кГц. В отличие от линейных блоков, здесь переменное напряжение передаётся через магнитное поле, без электрического контакта между первичной и вторичной обмотками.
Первичная обмотка подключается к высоковольтной части схемы, а вторичная – к низковольтной, обеспечивая физическое разделение цепей. Это предотвращает утечку опасного напряжения на выход, что критично для безопасности пользователя и подключённой электроники. Паразитные емкости между обмотками минимизируются за счёт конструктивных особенностей трансформатора: увеличенного межобмоточного зазора, использования экранирующих слоёв и специальных видов изоляции.
Дополнительно применяются оптопары для передачи управляющих сигналов между высоковольтной и низковольтной частями схемы. Они обеспечивают одностороннюю или двустороннюю связь при полной электрической изоляции. Например, сигнал обратной связи по выходному напряжению передаётся на шим-контроллер через оптопару, сохраняя гальваническую развязку.
В продвинутых конструкциях применяются цифровые изоляторы, основанные на ёмкостной или магнитной передаче данных, что повышает помехоустойчивость и уменьшает задержку сигнала. Такие решения особенно актуальны в источниках с высокой точностью стабилизации.
Ключевым критерием надёжности развязки является класс изоляции трансформатора, который должен соответствовать стандартам безопасности (например, EN 60950 или IEC 62368). При разработке ИБП рекомендуется выбирать трансформаторы с сертифицированной межобмоточной изоляцией и контролем пробивного напряжения не ниже 3–5 кВ.
Какие схемы используются для стабилизации выходного напряжения
Обратная связь через оптрон и стабилизатор напряжения TL431 – самая распространённая схема. TL431 выступает в роли регулируемого эталона напряжения с высокой точностью (обычно ±0,5%). Оптрон обеспечивает гальваническую развязку между первичной и вторичной сторонами, передавая информацию о выходном напряжении на ШИМ-контроллер, который корректирует длительность импульсов.
Широтно-импульсная модуляция (ШИМ) является ключевым механизмом регулировки. Сигнал обратной связи управляет скважностью импульсов на ключевом транзисторе, что напрямую влияет на среднее выходное напряжение. Вариации длительности импульсов позволяют компенсировать изменения нагрузки.
Линейный стабилизатор на выходе используется в некоторых ИБП для дополнительной фильтрации и повышения точности стабилизации. Несмотря на меньшую эффективность, он обеспечивает минимальные шумы и пульсации, что критично для чувствительной электроники.
Схемы с использованием компараторов напряжения применяются для защиты от превышения пороговых значений выходного напряжения. Они формируют управляющий сигнал, который может отключать ключевой элемент или ограничивать мощность при возникновении аварийных ситуаций.
Токовая обратная связь служит дополнительным элементом стабилизации, контролируя максимальный ток нагрузки и предотвращая перегрузки. В комбинации с напряженной обратной связью она повышает надёжность и стабильность работы блока питания.
Почему важна обратная связь и как она реализуется
Обратная связь в импульсном блоке питания обеспечивает стабильность выходного напряжения при изменениях нагрузки и входного напряжения. Без неё невозможен точный контроль, что приводит к отклонениям и нестабильности, ухудшающей работу подключенных устройств.
В классических схемах обратная связь формируется посредством оптрона, соединяющего выходной контур с управляющим входом ШИМ-контроллера. На выходе устанавливается прецизионный стабилизатор, например, TL431, который сравнивает реальное напряжение с эталонным уровнем. При отклонении выходного напряжения от заданного уровня меняется ток светодиода в оптроне.
Изменение светового потока оптрона преобразуется в управляющий сигнал на первичной стороне, корректируя ширину импульсов управления ключевым транзистором. Таким образом реализуется регулировка мощности, подаваемой на трансформатор, что стабилизирует выход.
Для повышения быстродействия и уменьшения пульсаций обратная связь часто дополняется компенсационными цепями (например, RC-фильтрами), снижающими влияние фазовых сдвигов и предотвращающими самовозбуждение.
Современные контроллеры могут использовать цифровые методы обратной связи с АЦП и микроконтроллерами, что позволяет гибко настраивать алгоритмы стабилизации и реализовывать защитные функции без увеличения числа аналоговых компонентов.
Правильно реализованная обратная связь обеспечивает стабильность выходного напряжения в диапазоне ±1–2%, что критично для чувствительной электроники и предотвращает перегрев и повреждение компонентов.
Как защищается импульсный блок питания от перегрузки и короткого замыкания
Для измерения тока чаще всего применяется шунтовый резистор или токовый трансформатор в цепи первичного ключа. Сигнал с датчика тока подается на вход защиты контроллера, который сравнивает фактический ток с установленным лимитом. При срабатывании защиты устройство переходит в режим ограничения тока (current limit) или полностью отключается до восстановления нормальных условий.
Короткое замыкание на выходе обычно приводит к мгновенному росту потребляемого тока. Для его предотвращения блок питания оборудуется схемами моментального отключения или защитой с выдержкой времени, что позволяет избежать ложных срабатываний при кратковременных импульсах.
Некоторые модели применяют функцию автоматического перезапуска (auto-restart). После отключения из-за перегрузки или КЗ блок питания через определенный интервал пытается возобновить работу, что удобно при временных неисправностях.
Реализация защиты включает защитные элементы на первичной и вторичной стороне трансформатора, обеспечивающие гальваническую развязку и надежность. Важна точная настройка порогов срабатывания, учитывающая особенности нагрузки и максимальный ток трансформатора, чтобы избежать как повреждений, так и ненужных отключений.
Дополнительно используются термодатчики и схемы температурной защиты, реагирующие на перегрев силовых компонентов. Совокупность этих методов обеспечивает долговременную стабильность работы и безопасность импульсного блока питания.
Вопрос-ответ:
Как импульсный блок питания преобразует входное напряжение в нужное выходное?
Импульсный блок питания сначала выпрямляет и фильтрует входное переменное напряжение, превращая его в постоянное. Затем это постоянное напряжение подается на ключевой транзистор, который с помощью широтно-импульсной модуляции быстро включает и выключает ток, создавая высокочастотные импульсы. Эти импульсы проходят через трансформатор, где напряжение меняется на необходимый уровень. После трансформатора напряжение выпрямляется и сглаживается, чтобы обеспечить стабильное выходное питание.
Почему в импульсном блоке питания используется трансформатор на высокой частоте?
Высокочастотный трансформатор позволяет значительно уменьшить размеры и вес блока питания по сравнению с традиционными трансформаторами, работающими на сетевой частоте 50 или 60 Гц. Благодаря работе на частотах в десятки или сотни килогерц магнитопровод и обмотки могут быть компактнее, что упрощает конструкцию и улучшает теплоотвод.
Как в импульсном блоке питания реализована защита от короткого замыкания?
Защита обычно реализуется через контроль тока в цепи ключевого транзистора или выходной линии. Если ток превышает заданный предел, управляющая схема снижает ширину импульсов или полностью отключает ключ, предотвращая повреждение компонентов и обеспечивая безопасность работы устройства.
Что влияет на стабильность выходного напряжения импульсного блока питания?
На стабильность влияют несколько факторов: точность регулирования широтно-импульсного сигнала, качество обратной связи, характеристики используемых компонентов (транзисторов, диодов, конденсаторов), а также параметры трансформатора и фильтра. Чем точнее управление и лучше фильтрация, тем ровнее и стабильнее выходное напряжение.
Почему импульсные блоки питания более эффективны по сравнению с линейными?
В импульсных блоках питания ключевые элементы либо полностью открыты, либо полностью закрыты, что значительно снижает потери энергии на нагрев. В линейных блоках часть напряжения просто рассеивается в виде тепла, что снижает КПД. Поэтому импульсные устройства обычно имеют меньший размер, меньше греются и потребляют меньше электроэнергии.
Почему в импульсном блоке питания используется трансформатор с высоким частотным переключением?
Импульсный блок питания применяет трансформатор, работающий на высокой частоте, чтобы уменьшить размеры и вес устройства. За счёт высокой частоты магнитного поля снижается индуктивность и габариты сердечника, что делает блок питания компактнее. Кроме того, высокий частотный режим повышает скорость передачи энергии и улучшает точность регулировки выходного напряжения.
Как регулируется выходное напряжение в импульсном блоке питания?
Регулировка выходного напряжения достигается изменением длительности импульса, подаваемого на ключевой транзистор. Этот процесс контролирует специальная схема управления, которая сравнивает фактическое выходное напряжение с заданным уровнем и корректирует ширину импульса, чтобы компенсировать отклонения. Таким образом поддерживается стабильное напряжение на выходе независимо от колебаний входного питания и нагрузки.
