Как выбрать диоды для выпрямителя

При выборе диодов для выпрямительного моста ключевыми параметрами являются максимальный прямой ток (If), обратное напряжение (Vr) и скорость переключения. Значение If должно превышать максимальный ток нагрузки с запасом не менее 20%, чтобы обеспечить надежность и длительный срок службы устройства.

Обратное напряжение диода должно быть минимум в 1,5–2 раза выше максимального пикового напряжения на входе, что предотвращает пробой и выход из строя при пиковых перенапряжениях. Важна также характеристика обратительного восстановления (trr): для сетевых выпрямителей достаточно стандартных кремниевых диодов с trr от 2 до 5 мкс, в высокочастотных цепях рекомендуется применять диоды с меньшим временем восстановления, например, шоттки.

Определение максимального прямого тока диодов для схемы

Максимальный прямой ток диодов в выпрямительном мосте определяется на основе нагрузки и условий эксплуатации. Первоначально вычисляется максимальный ток нагрузки, который должен проходить через диод в течение рабочего цикла. Для однофазного моста с нагрузкой на постоянное сопротивление максимальный прямой ток равен пиковому значению нагрузки.

При выборе диода следует учитывать не только номинальный средний ток, но и пиковый прямой ток, возникающий при включении и колебаниях сети. Рекомендуется использовать диоды с запасом по максимальному прямому току не менее 25-30% относительно расчетного, чтобы исключить перегрев и преждевременный выход из строя.

Для высокочастотных выпрямителей важно учитывать параметр «максимальный прямой импульсный ток», который превышает средний ток и отражает кратковременные скачки. Диод должен выдерживать импульсы длительностью, не превышающей значение, указанное в техническом паспорте, обычно несколько десятков микросекунд.

В условиях высоких температур корпусных диодов максимальный ток снижается, поэтому при расчетах следует корректировать номинал с учетом температуры окружающей среды и эффективности системы охлаждения. Практический коэффициент снижения тока при +100°C достигает 20-30%.

При выборе диодов для выпрямительного моста ориентируйтесь на максимальный прямой ток, превышающий пиковую нагрузку, с учетом импульсных характеристик и температурного режима, что обеспечит надежную работу схемы без риска термического повреждения элементов.

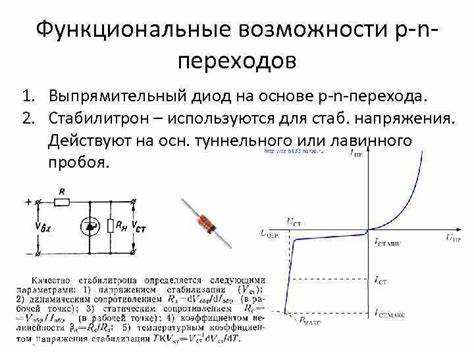

Выбор допустимого обратного напряжения диодов по условиям работы

Например, при входном напряжении 220 В переменного тока амплитуда достигает около 311 В (220 В × √2). Учитывая скачки и помехи, рекомендуют выбирать диоды с VRRM минимум в 1,5–2 раза выше этого значения – то есть не менее 600 В. Это обеспечивает надежность и исключает пробой при пиковых напряжениях.

Для промышленных и мощных выпрямителей часто используют диоды с VRRM 800–1000 В. В маломощных и бытовых устройствах подойдут диоды с VRRM 400–600 В, если входное напряжение ниже 150 В.

Обратное напряжение диода не должно приближаться к его пределу во время эксплуатации, иначе возрастает вероятность теплового пробоя и сокращается срок службы. При нестабильном или импульсном питании запас по VRRM рекомендуется увеличить на 30–50%.

Важно: номинал VRRM диода нельзя выбирать «впритык» к расчетному значению. Минимальный запас по обратному напряжению гарантирует стабильность и долговечность работы выпрямительного моста.

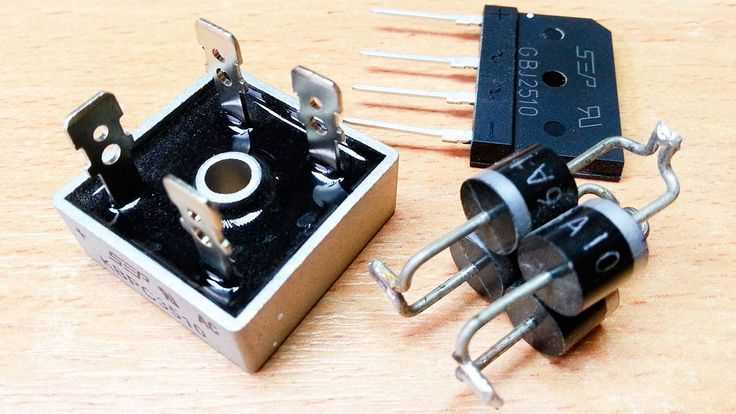

Как учитывать тепловыделение и мощность рассеяния диодов

Тепловыделение диода определяется произведением падения напряжения на нем и тока, проходящего через компонент. Для кремниевых выпрямительных диодов падение напряжения обычно составляет 0,7–1,1 В. Мощность рассеяния рассчитывается по формуле P = U_F × I, где U_F – прямое напряжение, I – средний ток через диод.

При выборе диода важно учитывать его максимально допустимую мощность рассеяния, указанную в техническом паспорте. Она должна превосходить расчетное тепловыделение с запасом минимум 20–30 % для повышения надежности и снижения температуры корпуса.

Рассеиваемое тепло необходимо эффективно отводить, иначе повышение температуры приведет к снижению параметров диода и сокращению срока службы. Для этого применяют радиаторы с тепловым сопротивлением, рассчитанным исходя из максимальной температуры перехода, окружающей среды и мощности рассеяния.

Например, если максимально допустимая температура перехода составляет 150 °C, температура окружающей среды – 40 °C, а мощность рассеяния – 2 Вт, то тепловое сопротивление радиатора должно быть не выше (150–40) / 2 = 55 °C/Вт. Значение теплового сопротивления корпуса диода нужно учитывать в сумме с сопротивлением радиатора.

Важен выбор диода с минимальным падением прямого напряжения при заданном токе, чтобы снизить тепловыделение. Для высокомощных схем рекомендуется использовать диоды с улучшенными характеристиками теплового рассеяния, например с корпусами TO-220 или подобными.

При работе на высоких частотах важно учитывать индуктивные и емкостные эффекты, которые могут влиять на тепловую нагрузку. В таких случаях рекомендуется использовать диоды с низкой обратной емкостью и быстрым восстановлением, что снижает дополнительные потери и тепловыделение.

Роль быстродействия диодов в выпрямительных мостах

В выпрямительных мостах ключевой параметр диодов – время восстановления, определяющее способность устройства быстро переключаться между состояниями проводимости и запирания. При работе с импульсными или высокочастотными нагрузками медленные диоды приводят к увеличению потерь и перегреву.

Основные последствия использования диодов с недостаточной скоростью переключения:

• Повышенные обратные токи, вызывающие дополнительное энергопотребление.
• Увеличение тепловыделения и снижение надежности схемы.
• Искажение формы выпрямленного сигнала, ухудшающее качество питания.

При выборе диодов для выпрямительных мостов следует ориентироваться на следующие технические характеристики:

1. Время восстановления (trr) – чем ниже, тем эффективнее. Для высокочастотных схем рекомендуется trr не более 50 нс.
2. Максимальный обратный ток – должен быть минимальным, чтобы исключить паразитные токи в период обратного напряжения.
3. Максимальное прямое напряжение (VF) – важно учитывать для минимизации падения напряжения и снижения тепловых потерь.

Для выпрямителей с частотой выше 20 кГц оптимальны быстрые (Fast Recovery) или ультрабыстрые (Ultra Fast Recovery) диоды, которые сохраняют стабильность работы и снижают энергозатраты. В схемах с особо высокой частотой применяются Шоттки, обладающие временем восстановления в наносекундном диапазоне.

Рекомендации по подбору диодов:

• Анализировать специфику нагрузки и частоту сигнала.
• Использовать datasheet с четкими параметрами trr и обратного тока.
• При работе с индуктивными нагрузками учитывать возможность выбросов напряжения и выбирать диоды с повышенным запасом по максимальному обратному напряжению.

Правильный выбор быстродействующих диодов в выпрямительном мосту напрямую влияет на эффективность преобразования, надежность и долговечность электронного устройства.

Влияние типа корпуса на монтаж и охлаждение диодов

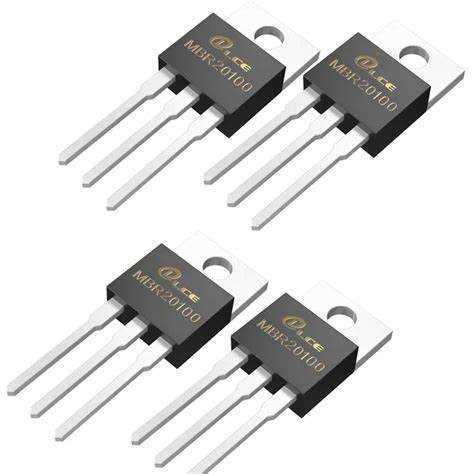

Тип корпуса диода напрямую определяет способ его монтажа и эффективность отвода тепла. Корпуса TO-220 и TO-247 обеспечивают надёжное крепление через монтажное отверстие на радиатор, что позволяет снизить рабочую температуру кристалла до 25–30 °C при правильно выбранном теплоотводе.

Корпуса SMD, такие как DO-214, требуют особого подхода к пайке и применению многослойных плат с термодорожками и медными плёнками увеличенной толщины. Это обеспечивает рассеивание тепла в пределах 1–2 Вт/К, но ограничивает максимальный ток по сравнению с более крупными корпусами.

Корпуса с металлической основой (например, D2PAK) имеют встроенную площадку для теплоотвода, что упрощает установку на плоскую поверхность радиатора с применением термопасты или термопрокладки. Это позволяет добиться теплового сопротивления ниже 1,5 °C/Вт, что критично для мощных выпрямителей.

Для диодов в корпусах без возможности жёсткого крепления к радиатору, например DO-41, эффективность охлаждения снижается, что требует дополнительного увеличения площади охлаждающей поверхности или уменьшения рабочего тока.

Рекомендовано выбирать корпус с учётом максимально допустимой рассеиваемой мощности и удобства монтажа: при мощности свыше 50 Вт предпочтительнее TO-247 или D2PAK, при токах до 10 А допустимы корпуса TO-220 и SMD с усиленным охлаждением.

Методы проверки качества и подлинности выбранных диодов

Для выпрямительных мостов критично использовать диоды, полностью соответствующие техническим параметрам. Проверка качества и подлинности диодов требует комплексного подхода.

• Визуальный осмотр корпуса: Проверяйте наличие ровных, четких маркировок, отсутствие деформаций и следов перегрева. Подлинные диоды обычно имеют лазерную гравировку или штамп с модельным номером и логотипом производителя.
• Проверка параметров с помощью мультиметра: Измерьте прямое и обратное сопротивление. В прямом направлении сопротивление должно быть низким (несколько сотен Ом и ниже), в обратном – максимально высоким (миллиомы или отсутствие проводимости). Резкие отклонения указывают на брак или подделку.
• Использование специализированных тестеров диодов: Устройства с возможностью измерения напряжения насыщения (U_F) и времени восстановления (t_rr) позволяют проверить соответствие заявленным характеристикам. Для силовых диодов U_F обычно варьируется от 0,7 В до 1,1 В в зависимости от типа.
• Тестирование на тепловое поведение: При нагрузке током до номинала измерьте нагрев корпуса через термопару или инфракрасный пирометр. Избыточный нагрев говорит о внутренних дефектах или низком качестве материала.
• Проверка документации и упаковки: Производители оригинальных диодов предоставляют сертификаты качества (CoC) и гарантийные документы. Упаковка должна иметь голограммы, QR-коды или штрих-коды, которые можно проверить на сайте производителя.
• Сравнение с эталонными образцами: Если возможно, сравните параметры и внешний вид с известными оригинальными диодами той же модели. Отличия в форме корпуса, цвете корпуса или маркировке свидетельствуют о подделке.

Комплексное применение этих методов снижает риск использования некачественных или поддельных диодов, что важно для надежности выпрямительных мостов в схемах с высокой нагрузкой и требованиями к стабильности.

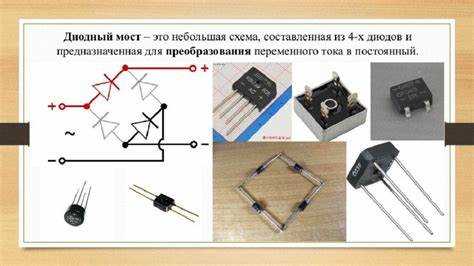

Практические рекомендации по защите диодов от перенапряжений

Для защиты диодов выпрямительного моста от перенапряжений важно обеспечить коэффициент запаса по максимальному обратному напряжению (U_{обр.макс}) не менее 1,5–2 от максимального пикового напряжения сети. Например, при сети 230 В эффективное напряжение составляет около 325 В пиковое, значит, диоды должны иметь U_{обр.макс} не ниже 600 В.

Используйте защитные цепи с варисторами (например, MOV) параллельно диодному мосту. Варистор должен быть подобран с напряжением срабатывания на 10–15 % выше максимального рабочего напряжения, чтобы эффективно гасить скачки, не влияя на нормальную работу.

Для ограничения перенапряжений, вызванных индуктивными выбросами, включайте последовательные RC-сети или варистор совместно с быстродействующими предохранителями. Например, RC-цепь с сопротивлением 10–100 Ом и конденсатором 0,1–0,47 мкФ на напряжение не ниже 400 В поможет снизить амплитуду импульсов.

Выбирайте диоды с минимальным временем восстановления, если в цепи возможны быстрые переходные процессы. Это снижает вероятность пробоя при резких скачках напряжения.

При высокой вероятности импульсных перенапряжений целесообразно использовать диоды с встроенной защитой или в корпусах с дополнительным теплоотводом, так как тепловые перегрузки снижают их сопротивляемость к выбросам.

Контролируйте монтаж: минимизируйте длину проводников, чтобы уменьшить индуктивность и связанные с ней перенапряжения. Размещение варисторов и RC-компонентов должно быть максимально близко к диодам.

Вопрос-ответ:

Как правильно выбрать диоды для выпрямительного моста по максимально допустимому току?

Для выпрямительного моста важно учитывать максимальный среднеквадратичный ток, который будет проходить через диоды. Диоды должны иметь допустимый ток, превышающий максимальный ток нагрузки с запасом не менее 20-30%. Это позволит избежать перегрева и продлит срок службы устройства. Также стоит учитывать условия охлаждения и возможные пиковые нагрузки, чтобы выбранные диоды не вышли из строя при кратковременных всплесках тока.

Какие параметры диодов влияют на качество выходного напряжения в мостовом выпрямителе?

На качество выходного напряжения влияет прямое падение напряжения на диодах и время их восстановления. Чем ниже прямое падение, тем меньше потери энергии и меньше падение напряжения на мосту. Быстрые диоды с малым временем восстановления уменьшают помехи и искажения формы сигнала, что улучшает сглаживание выходного напряжения. При высокочастотных приложениях желательно использовать диоды с малыми паразитными емкостями и быстрым откликом.

Можно ли использовать шоттки-диоды вместо обычных кремниевых для выпрямительного моста, и в чем их преимущества?

Шоттки-диоды имеют значительно меньшее прямое падение напряжения, обычно около 0,2-0,3 В, по сравнению с кремниевыми, где оно около 0,7 В. Это снижает потери и нагрев устройства, что особенно важно при низких напряжениях и больших токах. Однако шоттки-диоды обычно имеют меньшую максимальную обратную выдерживаемость и более высокую утечку при обратном напряжении, что нужно учитывать при выборе. Они подходят для высокочастотных и низковольтных выпрямителей.

Как влияет обратное напряжение диодов на надежность выпрямительного моста?

Обратное напряжение диода должно значительно превышать максимальное обратное напряжение, которое появляется на диоде в работе, иначе диод может пробиться и выйти из строя. Обычно выбирают диоды с запасом по обратному напряжению как минимум в 1,5-2 раза больше, чем пиковое значение в цепи. Недооценка этого параметра ведет к снижению надежности и возможным повреждениям схемы.

Что следует учесть при выборе корпуса диодов для выпрямительного моста с точки зрения теплового режима?

Корпус диода влияет на его способность отводить тепло. Для мостов с большими токами предпочтительнее использовать корпуса с хорошим тепловым контактом, например, DO-201 или более крупные силовые корпуса с возможностью крепления к радиатору. Правильное охлаждение снижает риск перегрева и продлевает срок службы диодов. Также важно учитывать условия монтажа и обеспечивать надлежащий теплообмен через радиатор или вентиляцию.

Какие параметры диодов нужно учитывать при выборе для выпрямительного моста?

При выборе диодов для выпрямительного моста следует обратить внимание на несколько ключевых характеристик. В первую очередь важно учитывать максимальное обратное напряжение (UR), которое диод должен выдерживать, чтобы избежать пробоя при пиковых значениях напряжения. Также важен максимальный прямой ток (IF), который диод сможет пропускать без перегрева и повреждений. Следует учитывать скорость восстановления диода — для высокочастотных схем подойдут диоды с низким временем восстановления. Кроме того, стоит обратить внимание на тепловое сопротивление корпуса и возможности отвода тепла, чтобы избежать перегрева во время работы. Все эти параметры определяют надёжность и стабильность работы выпрямительного моста в конкретных условиях эксплуатации.
