Карбюратор ВАЗ представляет собой металлический корпус с системой каналов, жиклеров и заслонок, которые регулируют поступление воздуха и топлива в двигатель. Его конструкция рассчитана на создание оптимальной топливно-воздушной смеси для стабильной работы мотора. Внешне устройство легко узнать по крупной верхней крышке, к которой подключается воздушный фильтр, и по нескольким патрубкам для подвода топлива и вакуума.
На большинстве моделей ВАЗ карбюратор выполнен двухкамерным. Первая камера работает на малых и средних оборотах, обеспечивая экономичный расход топлива, а вторая подключается при увеличении нагрузки, когда требуется больше мощности. Регулировка заслонок и подача топлива осуществляются через систему рычагов, тяг и винтов, доступных для обслуживания.
Опознать карбюратор можно по характерным элементам: винтам качества и количества смеси, ручке привода воздушной заслонки и механизму ускорительного насоса. Наличие этих деталей важно при диагностике и настройке, так как именно они позволяют адаптировать работу двигателя под разные условия эксплуатации.
Знание внешних признаков и особенностей конструкции помогает владельцам ВАЗ самостоятельно определить состояние карбюратора, понять, какие элементы нуждаются в регулировке, и подготовиться к его обслуживанию без обращения в сервис.
Как выглядит карбюратор на ВАЗ
Карбюратор ВАЗ представляет собой металлический корпус сложной формы, выполненный из сплава алюминия. Его конструкция предусматривает несколько отдельных камер и каналов, обеспечивающих подготовку и подачу топливовоздушной смеси.
- Верхняя часть – крышка с патрубком для подключения воздушного фильтра. Под ней расположены диффузоры и форсунки, через которые топливо распыляется в поток воздуха.
- Основные камеры – одна или две, в зависимости от модели. Каждая камера оснащена дроссельной заслонкой, регулирующей объем поступающей смеси.
- Поплавковая камера – боковой отсек, в котором размещён поплавок. Он регулирует уровень топлива и управляет игольчатым клапаном, предотвращая перелив.
- Винты регулировки – обычно два: для настройки качества смеси и количества оборотов холостого хода. Их расположение позволяет проводить регулировку без демонтажа устройства.
- Механизмы привода – рычаги и тяги, соединённые с педалью газа и системой управления воздушной заслонкой.
При внимательном осмотре заметны литые маркировки с обозначением модели и завода-изготовителя. Поверхность корпуса имеет технологические выступы и заглушки, под которыми расположены каналы подачи топлива и воздуха.
Хочешь, я сделаю такой же раздел отдельно для разных моделей ВАЗ (например, 2101, 2107, 2109), чтобы текст получился ещё практичнее?
Расположение карбюратора в подкапотном пространстве ВАЗ
Карбюратор на автомобилях ВАЗ устанавливается сверху двигателя, в центральной части моторного отсека. Его монтаж выполнен непосредственно на впускном коллекторе, что позволяет обеспечить равномерную подачу топливовоздушной смеси к цилиндрам.
Слева от карбюратора обычно расположена аккумуляторная батарея, а справа – корпус воздушного фильтра, закрывающий сам карбюратор сверху. К воздушному фильтру подключается пластиковый или металлический патрубок для забора воздуха. При снятом фильтре хорошо видны крышка и верхняя часть карбюратора с тягами привода дроссельных заслонок.
С передней стороны к карбюратору подходят топливные шланги от бензонасоса, а также трос привода газа. С тыльной стороны подключаются вакуумные шланги, обеспечивающие корректную работу системы зажигания и экономайзера. Все соединения фиксируются хомутами и требуют регулярной проверки на герметичность.
Для доступа к карбюратору при обслуживании необходимо демонтировать корпус воздушного фильтра. После этого открывается доступ к регулировочным винтам качества и количества смеси, а также к поплавковой камере, что упрощает проведение регулировок и очистку узла.
Внешний вид корпуса и основные элементы конструкции
Корпус карбюратора ВАЗ выполнен из алюминиевого сплава, обеспечивающего малый вес и устойчивость к коррозии. Форма корпуса прямоугольная с округлыми углами, на верхней плите расположено посадочное место для воздушного фильтра с фиксирующим кольцом.
На лицевой стороне заметны два диффузора, через которые поступает воздух. Между ними находится привод дроссельных заслонок, соединенный с тягой педали газа. Заслонки вращаются в горизонтальной плоскости и закреплены на общей оси.
Справа размещен топливный штуцер для подключения бензопровода. Рядом располагается поплавковая камера с крышкой, которая фиксируется винтами. На крышке установлен штуцер для подвода топлива и крепление для игольчатого клапана.
Сбоку виден винт качества и винт количества, позволяющие регулировать подачу смеси. Чуть ниже находится канал холостого хода с отдельным жиклером. Жиклеры основного хода размещены внутри корпуса под диффузорами, к ним обеспечен доступ через съемные заглушки.
В нижней части корпуса выделяется фланец для крепления к впускному коллектору, обычно с четырьмя отверстиями под шпильки. Герметичность соединения достигается с помощью прокладки, которую рекомендуется менять при каждом снятии карбюратора.
Отличительные особенности карбюраторов разных моделей ВАЗ
На автомобилях ВАЗ использовались карбюраторы разных типов, отличающихся конструкцией, размером диффузоров и системой подачи топлива. Их выбор напрямую влияет на расход топлива, динамику разгона и стабильность работы двигателя.
- ДААЗ 2101 – простой карбюратор с механическим приводом дроссельных заслонок. Оснащён двумя камерами с последовательным открытием. Отличается узкими диффузорами (21 и 23 мм), что обеспечивает экономичность, но ограничивает мощность.
- ДААЗ 2105 – модификация для двигателей 1,3–1,5 л. Получил более крупные диффузоры (22 и 24 мм), что улучшило наполнение цилиндров. Главная дозирующая система работает стабильнее благодаря доработанным жиклёрам.
- ДААЗ 2107 – разработан для моделей с двигателями 1,5–1,6 л. Отличается увеличенной второй камерой и усовершенствованным ускорительным насосом. Позволяет лучше разгоняться на средних и высоких оборотах.
- ДААЗ 21083 – устанавливался на переднеприводные модели с двигателями 1,3–1,5 л. Отличается горизонтальным расположением поплавковой камеры и уменьшенной высотой корпуса. Имеет электронный клапан для отключения подачи топлива на холостом ходу.
- ДААЗ 21099 – вариант для двигателей объёмом 1,5 л с улучшенной системой переходных режимов. Отличается более точной регулировкой подачи смеси и наличием экономайзера мощностных режимов.
При замене или регулировке карбюратора важно учитывать объём двигателя и модель автомобиля. Установка неподходящей модификации может привести к увеличенному расходу топлива и нестабильной работе мотора.
Хочешь, я сделаю такой же раздел для распространённых проблем с карбюраторами ВАЗ – это логично продолжит статью?
Как выглядит система подачи топлива и воздуха
Система подачи топлива и воздуха в карбюраторных ВАЗ устроена так, чтобы обеспечить стабильное образование горючей смеси. Основу составляет карбюратор, соединённый с топливным насосом и воздушным фильтром. Через жиклёры и диффузоры топливо дозируется и смешивается с поступающим через воздушный канал потоком воздуха.
Воздух поступает через воздушный фильтр, предотвращающий попадание пыли и грязи в цилиндры. После фильтра поток направляется в корпус карбюратора, где проходит через узкие горловины, создающие разрежение и способствующие втягиванию топлива из поплавковой камеры.
Поплавковая камера поддерживает постоянный уровень бензина. Поддержание уровня обеспечивает игольчатый клапан, реагирующий на положение поплавка. При понижении уровня топлива клапан открывается, и насос подаёт новую порцию, предотвращая перебои в работе двигателя.
Для равномерного распределения смеси по цилиндрам воздух и топливо проходят через диффузоры, после чего горючая смесь направляется в впускной коллектор. Здесь обеспечивается правильное соотношение компонентов, необходимое для стабильного воспламенения.
На большинстве моделей ВАЗ применяются системы холодного пуска, включающие воздушную заслонку. Она регулирует количество воздуха при запуске, обогащая смесь и облегчая запуск двигателя при низких температурах.
Визуальные признаки исправного и изношенного карбюратора
Исправный карбюратор отличается чистой поверхностью корпуса без следов подтеков топлива или масла. Герметичность прокладок сохраняется, поэтому соединения сухие, а металлические элементы имеют равномерный оттенок без следов коррозии. Винты регулировки удерживаются в стабильном положении и не имеют люфтов.
Изношенный карбюратор можно узнать по следам бензина на стыках корпуса, почерневшим или растрескавшимся прокладкам и налету на внутренних каналах. Часто встречается ржавчина на винтах и крышке, а также рыхлый или деформированный материал диафрагм. Если заслонки двигаются с заеданиями или люфтят, это свидетельствует о выработке осей.
Рекомендуется при обнаружении подтеков и трещин на корпусе или прокладках заменить проблемные элементы, а при значительном износе заслонок и осей рассмотреть капитальный ремонт или установку нового карбюратора.
Фото и схемы для распознавания элементов карбюратора

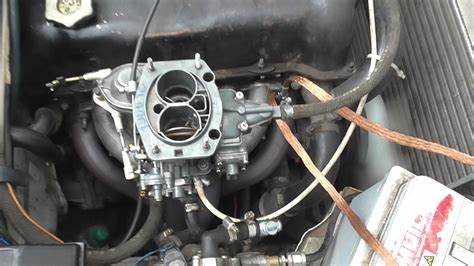

На фотографиях карбюратора ВАЗ легко различить корпус из литого алюминия, где выделяются два вертикальных канала – диффузоры. Их наличие важно для правильного смешивания топлива с воздухом.
Схематическое изображение помогает определить расположение поплавковой камеры. Этот отсек обычно отмечен в верхней части корпуса и служит резервуаром для бензина, поддерживая постоянный уровень топлива.
На схемах также отмечается жиклёры – небольшие латунные элементы с точными отверстиями. Они располагаются внутри диффузоров и регулируют количество топлива, проходящего в поток воздуха.
Вид сверху позволяет различить дроссельные заслонки, соединённые с тягами управления педалью газа. На чертежах они изображаются как круглые пластины, перекрывающие каналы.
Визуальные схемы дополнительно выделяют винты регулировки холостого хода и качества смеси, которые обычно находятся сбоку корпуса, ближе к нижней части.
Фотографии крупным планом позволяют распознать ускорительный насос, выделяющийся по наличию отдельного рычажка и канала для подачи дополнительного топлива при резком нажатии на газ.
Вопрос-ответ:
Как отличить карбюратор ВАЗ от инжекторной системы по внешнему виду?
Карбюратор имеет компактный литой корпус с крышкой, винтами регулировки и видимыми штуцерами для подачи топлива и воздуха. У инжекторных двигателей карбюратора нет: вместо него виден ресивер с форсунками и топливной рампой. Кроме того, на карбюраторных моделях обычно отсутствует большое количество электрических датчиков и жгутов проводки, характерных для инжекторной системы.
Какие основные элементы карбюратора можно увидеть сразу после открытия капота ВАЗ?
Сразу заметен корпус карбюратора, закрепленный на впускном коллекторе. В верхней части находится крышка с патрубком для подключения воздушного фильтра. Сбоку расположены рычаги привода дроссельных заслонок, винты регулировки холостого хода и качества смеси, а также штуцера для топливопровода и вакуумных шлангов.
Можно ли по внешнему виду определить изношенность карбюратора?
Да, некоторые признаки заметны визуально. Например, наличие подтеков бензина на корпусе, поврежденные прокладки, следы нагара или сильное загрязнение. Если рычаги дроссельных заслонок имеют люфт или плохо возвращаются в исходное положение, это тоже указывает на износ. Однако для точной оценки требуется разборка и осмотр внутренних каналов и жиклеров.
Отличается ли внешний вид карбюраторов разных моделей ВАЗ?
Да, различия есть. Например, карбюраторы ДААЗ для моделей «классики» (2101–2107) более компактные и имеют простую конструкцию. На ВАЗ-2108 и последующих переднеприводных моделях устанавливались карбюраторы «Солекс» с двумя камерами и более развитой системой регулировки. У них другой корпус и расположение штуцеров, что заметно даже при беглом взгляде.
