Китайские производители печатных плат предлагают широкий выбор решений для прототипов и серийного производства. Большинство сервисов поддерживает заказ через веб-интерфейс, где клиент загружает Gerber-файлы и указывает параметры, такие как количество слоев, толщина меди и размер платы.
Перед оформлением заказа важно проверить соответствие файлов требованиям производителя. Например, популярные сервисы, такие как JLCPCB или PCBWay, принимают стандартный формат RS-274X и требуют отдельный файл сверловки. Ошибки в слоях могут привести к отказу в производстве или дополнительным затратам на исправление.
Минимальная стоимость заказа у большинства компаний начинается от 2–5 долларов за партию из 5–10 плат при размере до 100×100 мм. Однако конечная цена зависит от толщины платы, покрытия (HASL или ENIG), цвета маски и сроков доставки. Экспресс-доставка через DHL или FedEx обычно занимает 5–7 дней, а стандартная почтовая пересылка может растянуться до 3–4 недель.
Перед оплатой стоит уточнить доступные варианты тестирования. Некоторые фабрики выполняют электрическое тестирование всех плат без доплаты, другие предлагают эту услугу за отдельную цену. Если проект критичен к точности, рекомендуется выбирать поставщика с сертификатами ISO 9001 и UL.
Выбор китайской фабрики для изготовления платы
Ключевой этап – подбор производителя с подходящими техническими возможностями и контролем качества. Разные фабрики ориентированы на различные типы продукции: односторонние платы, многослойные конструкции, прототипы или серийные партии.
При оценке фабрики обращайте внимание на следующие параметры:
- Минимальная толщина дорожек и зазоров. Для сложных проектов потребуется возможность работы с 4–6 mil, что доступно не у всех поставщиков.
- Диапазон толщины основы. Стандарт – 1,6 мм, но для компактных устройств часто выбирают 0,8 мм или 1,0 мм. Уточните доступные варианты.
- Сертификаты качества. Наличие ISO 9001 и UL подтверждает соблюдение технологических норм и безопасность продукции.
- Контроль процесса. Уточните, применяют ли автоматическую оптическую инспекцию (AOI) и тестирование электрической целостности.
- Возможности по количеству слоёв. Для большинства проектов хватает 2–4 слоёв, но при необходимости сложных схем требуется до 10–12 слоёв.
Сравните условия изготовления:
- Сроки производства. Прототипы обычно изготавливаются за 3–5 дней, массовые партии – от 7 до 15 дней.
- Стоимость доставки. EMS и DHL – быстрые, но дорогие варианты; эконом-доставка выгодна при больших партиях.
- Минимальный заказ. Некоторые заводы принимают заказы от 5–10 плат, другие работают только с крупными объемами.
- Опции покрытия. HASL дешевле, ENIG лучше для SMD-компонентов, но дороже.
Дополнительно изучите отзывы на специализированных платформах (например, PCBShopper или форумах разработчиков), чтобы проверить надежность производителя и качество обслуживания.
Проверка репутации и отзывов производителя
Перед выбором фабрики важно изучить ее присутствие на специализированных площадках: PCBWay, JLCPCB, ALLPCB. Обратите внимание на рейтинг и количество завершенных заказов. Высокий показатель при большом объеме продукции говорит о стабильной работе.
Изучите раздел отзывов на самой платформе и на сторонних ресурсах, таких как Reddit или профильные форумы по электронике. Ищите подробные комментарии с фото готовых плат, а не односложные оценки. Особое внимание уделяйте упоминаниям о качестве пайки, точности размеров и соответствии техническим требованиям.
Проверьте наличие сертификатов ISO 9001, UL или RoHS. Эти документы часто выкладываются на официальном сайте фабрики. При их отсутствии уточните у менеджера, чтобы исключить риск использования некачественных материалов.
Если есть возможность, запросите тестовый заказ на 5–10 плат и сравните качество с отзывами других клиентов. Это минимизирует риск при крупной партии и поможет убедиться в надежности выбранного производителя.
Подготовка Gerber-файлов и проверка на ошибки
Gerber-файлы содержат графические данные для каждого слоя платы: медь, маска, шелкография, а также сверловку. Перед экспортом убедитесь, что в проекте корректно заданы размеры платы, толщина дорожек и зазоры соответствуют требованиям производителя. В настройках CAM-процессора выберите формат RS-274X и единицы измерения, поддерживаемые фабрикой.
Для сверловочных данных обычно используется отдельный файл Excellon. Проверьте, чтобы в нем были указаны диаметры всех отверстий и не было пропусков в позициях. Ошибки на этом этапе могут привести к несовпадению отверстий с площадками.
Перед отправкой пакета используйте программу для визуализации, например Gerbv, ViewMate или встроенный просмотрщик в CAD-системе. Сверьте соответствие размеров, порядок слоев и правильность зеркального отображения. Обратите внимание на наличие всех слоев: топ, боттом, маски, шелкографии, отверстий, keepout-областей.
Частые проблемы – отсутствие посадочных мест, несовпадение контуров и дублирование элементов. Для их выявления проведите проверку DRC (Design Rule Check) и убедитесь в отсутствии пересечений или слишком малых зазоров. После финальной проверки упакуйте все файлы в один ZIP-архив, используя структуру имен, указанную производителем.

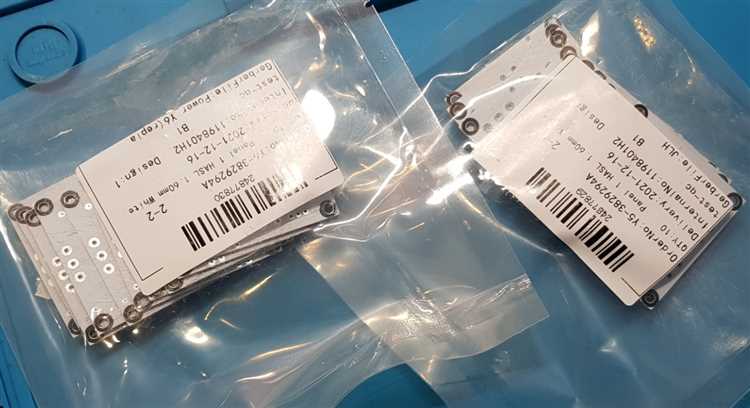

Выбор параметров платы и дополнительных опций
При заказе печатной платы важно задать точные характеристики, так как они влияют на совместимость и стоимость. Основные параметры начинаются с размеров платы и количества слоёв. Стандартные однослойные и двухслойные варианты дешевле, но при сложных схемах выбирают 4 и более слоёв.
Толщина платы обычно варьируется от 0,8 до 2 мм, наиболее часто применяется 1,6 мм. Для гибких конструкций выбирают толщину от 0,2 мм. Толщина медного слоя зависит от силы тока: для низкотоковых цепей достаточно 1 oz (35 мкм), для высоких нагрузок – 2 oz и выше.
Материал подложки чаще всего FR4, но для высокочастотных устройств используют Rogers или аналоги. Следует указать класс точности сверления и минимальную ширину дорожек. Для стандартных проектов подойдут 6/6 mil, при плотных схемах заказывают 4/4 mil и меньше.
Цвет маски не влияет на характеристики, но влияет на читаемость маркировки. Наиболее распространён зелёный, но производители предлагают черный, красный, синий и белый. Уточните наличие шелкографии и стороны её нанесения, если требуется маркировка компонентов.
Дополнительные опции включают HASL или ENIG-покрытие для контактных площадок. HASL дешевле, но ENIG обеспечивает более ровную поверхность и подходит для мелких корпусов. Если нужна защита от влаги или пыли, заказывают конформное покрытие или лак.
При производстве мелких плат можно выбрать панелизацию с перемычками или V-образными надрезами для удобства сборки. Для прототипов заказывают тест на электрическую целостность (E-test), который помогает выявить замыкания и обрывы.
Расчет стоимости и сравнение цен у разных поставщиков
Формирование цены на печатную плату зависит от ряда параметров: размеры, количество слоёв, толщина меди, тип материала (FR4, алюминий), минимальная ширина дорожек, сложность отверстий. Дополнительно учитываются опции: бессвинцовая пайка, контроль импеданса, защитное покрытие, цвет маски.
Перед заказом рекомендуется воспользоваться калькуляторами на сайтах производителей. Введите точные размеры платы, количество штук, минимальные зазоры и диаметр отверстий. Это позволит увидеть базовую стоимость и влияние каждой опции на итоговую цену. Например, переход с стандартной маски на чёрную может увеличить цену на 10–15%, а добавление контролируемого импеданса – на 20–30%.
Сравнивая несколько фабрик, обращайте внимание на скрытые расходы: стоимость доставки, НДС, плату за проверку Gerber-файлов. Некоторые компании включают базовую инспекцию в цену, другие выставляют доплату. Для партий от 50 штук выгоднее выбирать поставщиков с фиксированной ставкой за производство, а не с оплатой за каждый отдельный модуль.
При небольших заказах до 10 плат важен минимальный порог стоимости. Если у одного производителя минимальный заказ 30$, а у другого – 5$, итоговая разница окажется значительной. Анализируйте общую сумму с учётом всех факторов: производства, доставки и дополнительных опций, а не только цену за одну плату.

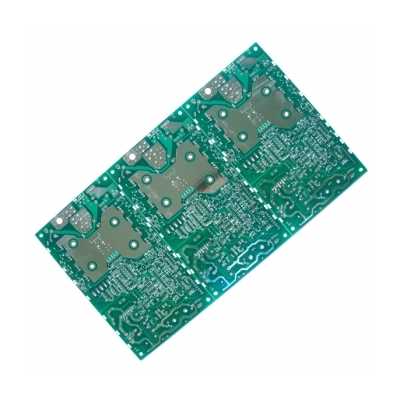

Организация доставки и выбор транспортной компании
Курьерские службы (DHL, FedEx, UPS) обеспечивают доставку «от двери до двери» с отслеживанием и минимальными рисками, но цена за мелкие партии существенно выше. Для крупной партии выгоднее работать с экспедиторскими компаниями, которые организуют мультимодальные перевозки с таможенным оформлением.
При выборе транспортной компании следует учитывать опыт работы с поставщиками из Китая, наличие лицензий на международные перевозки и отзывы клиентов. Важна прозрачность тарифов: обязательные сборы, таможенные пошлины, дополнительные платежи за обработку и хранение.
Необходимо заранее уточнять сроки и условия страховки грузов. Рекомендуется оформлять страхование с покрытием полной стоимости заказа, особенно при морской доставке, где риски выше.
Для контроля расходов стоит запросить несколько предложений и сравнить стоимость и сроки. Часто экспедиторы предлагают бесплатную консультацию и подбор оптимального маршрута под технические требования платы.
При оформлении заказа желательно получить подтверждение от транспортной компании о приеме груза и его статусе на каждом этапе. Это позволяет своевременно реагировать на возможные задержки и проблемы.
Наконец, перед отправкой платы убедитесь, что упаковка соответствует требованиям перевозчика и защищает изделие от механических повреждений и влаги.
Оплата заказа и контроль этапов производства
Оплата чаще всего проходит по этапам: предоплата 30–50% для запуска производства и оставшаяся сумма после завершения. Для минимизации рисков рекомендуется использовать аккредитив или условный депонирование (escrow), если поставщик это поддерживает.
Перед оплатой предоплаты проверьте выставленный счет с подробным описанием заказа, сроками и условиями возврата.
Для контроля производства используйте следующий алгоритм:
- Подтверждение дизайна. Требуйте от производителя отправить финальные Gerber-файлы и 2D/3D модели для проверки и утверждения.
- Образцы и тестовые партии. Запрашивайте фотодокументацию и видео процесса изготовления, а при возможности – физический образец для оценки качества.
- Промежуточный контроль. По запросу поставщика назначайте промежуточные отчеты с фотоотчетами или онлайн-звонками для подтверждения прогресса и соответствия параметров.
- Финальный контроль. После завершения изготовления попросите провести контрольный тест электрических параметров (например, тест на короткое замыкание, проверку слоев), а также предоставить фотоматериалы готовой продукции.
Использование специализированных платформ с трекингом и системой отчетности помогает фиксировать все этапы и своевременно выявлять отклонения.
Оплата остатка проводится только после полного подтверждения качества и соответствия заказа техническому заданию.
Вопрос-ответ:
Какие документы и файлы необходимо подготовить для заказа печатной платы в Китае?
Для заказа печатной платы требуется подготовить Gerber-файлы, которые содержат данные для производства: слои медных дорожек, маски, шелкографии, сверловки и т.д. Кроме того, часто нужен файл с указанием спецификаций — толщина платы, количество слоев, тип материала, покрытие, минимальные размеры дорожек и отверстий. Некоторые производители требуют файл с позиционированием компонентов (Pick and Place) или список компонентов (BOM) при усложнённых заказах. Важно проверить файлы на ошибки с помощью специальных программ перед отправкой.
Как правильно выбрать производителя для заказа печатных плат в Китае?
Рекомендуется изучить отзывы и рейтинг производителей на специализированных платформах, таких как Alibaba или Made-in-China. Следует обратить внимание на опыт работы с вашим типом платы, наличие сертификатов качества, а также возможности контроля качества на производстве. Запросите образцы или небольшую тестовую партию, чтобы оценить качество и сроки изготовления. Контакт с менеджером компании и оперативность ответов тоже могут многое сказать о надёжности партнёра.
Какие способы оплаты доступны при заказе печатных плат из Китая и какой из них наиболее безопасен?
Чаще всего используют банковские переводы (T/T), аккредитивы (L/C), а также платежные системы, встроенные в торговые платформы (например, Alibaba Trade Assurance). Банковский перевод прост, но не всегда защищает покупателя при проблемах с заказом. Аккредитивы требуют больше формальностей и обычно выгодны при крупных сделках. Использование платформ с системой гарантии платежа помогает снизить риски — деньги переводятся поставщику только после подтверждения получения заказа в нужном качестве.
Как контролировать производство печатной платы на расстоянии, чтобы избежать брака и задержек?
Рекомендуется заранее договориться с производителем о предоставлении фотографий и видео отчетов на каждом этапе: подготовка материалов, фрезеровка, сверловка, нанесение покрытий, пайка и упаковка. Также полезно запросить отчет по измерениям ключевых параметров платы. Можно нанять локального представителя или использовать услуги компаний по контролю качества, которые проведут инспекцию на месте. Своевременное получение информации помогает оперативно выявлять и устранять проблемы до отправки заказа.
