Как запрограммировать сигнализацию старлайн на авто

Современные охранные системы StarLine обеспечивают не только защиту автомобиля, но и гибкую настройку под индивидуальные требования владельца. Программирование функций возможно как с помощью сервисной кнопки и светодиода, так и через мобильное приложение StarLine или Bluetooth-модуль, если модель это поддерживает.

Для входа в режим программирования требуется последовательность действий: выключить зажигание, нажать сервисную кнопку Valet определённое число раз (зависит от модели), включить зажигание и дождаться соответствующего количества вспышек светодиода. Например, для настройки функции автозапуска необходимо войти в 3-й программируемый параметр и выбрать один из режимов: по таймеру, по температуре или напряжению аккумулятора.

Уточнение модели сигнализации критично: StarLine A93, например, поддерживает до 25 программируемых функций, тогда как более старые модели, вроде B9, ограничены базовыми параметрами. Также следует учитывать версию прошивки – некоторые функции становятся доступными только после её обновления через фирменное ПО StarLine Master.

Рекомендуется перед программированием сбросить настройки до заводских, особенно если автомобиль приобретается с рук. Это исключает риск случайных сбоев, связанных с неизвестными конфигурациями. После настройки следует обязательно протестировать каждую изменённую функцию: запуск двигателя, постановка на охрану, блокировка двигателя и реакции на открытие дверей.

Подключение программного кабеля к блоку сигнализации StarLine

Перед подключением убедитесь, что используется оригинальный USB-программатор StarLine с актуальной версией драйвера. Подключение осуществляется при полностью обесточенной системе автомобиля во избежание повреждения оборудования.

1. Откройте корпус блока сигнализации StarLine, предварительно отключив минусовую клемму аккумулятора.
2. Найдите 10-контактный разъём диагностики (обычно расположен рядом с основным жгутом). Он может быть защищён заглушкой, которую следует аккуратно снять.
3. Подключите программатор к диагностическому разъёму блока строго по ключу разъёма: ошибочная ориентация приведёт к отсутствию связи или повреждению блока.
4. Второй конец кабеля подсоедините к USB-порту компьютера с установленным ПО StarLine Master (версия должна соответствовать модели сигнализации).
5. Убедитесь, что в диспетчере устройств отображается активное COM-устройство – это подтверждает успешное соединение.

Если соединение не устанавливается:

• Проверьте правильность подключения и целостность разъёма.
• Установите последние драйвера с официального сайта StarLine.
• Попробуйте другой USB-порт или кабель.

После завершения настройки обязательно отключите кабель и восстановите подключение аккумулятора. Некорректное завершение работы может привести к сбоям в работе сигнализации.

Установка и запуск ПО StarLine Master на компьютере

Перейдите на официальный сайт StarLine – starline.ru. В разделе «Поддержка» выберите пункт «Программы» и скачайте последнюю версию StarLine Master для вашей операционной системы (Windows 7 и выше). Файл имеет расширение .exe и весит около 70 МБ.

Перед установкой убедитесь, что на компьютере установлены драйверы USB-to-UART адаптера CP2102 или FTDI, в зависимости от используемого программатора. При необходимости скачайте их с сайта производителя микросхемы.

Запустите установочный файл от имени администратора. Следуйте указаниям мастера установки. После завершения установите галочку «Запустить StarLine Master» и нажмите «Готово».

Подключите программатор к компьютеру через USB. Убедитесь, что устройство распознано системой и отображается в диспетчере устройств как COM-порт. Запустите программу StarLine Master.

В главном окне выберите нужную модель устройства из выпадающего списка. Программа автоматически определит параметры подключения. Если соединение не установлено, проверьте выбранный COM-порт, исправность кабеля и наличие питания на модуле сигнализации.

При первом запуске программа может предложить обновить базу данных устройств – подтвердите загрузку. Без актуальной базы не гарантируется поддержка новых моделей.

Определение модели и версии прошивки сигнализации

Точная модель сигнализации StarLine и версия её прошивки необходимы для настройки и обновления функций, а также при использовании ПО StarLine Master. Неверно определённая модель может привести к сбоям при программировании или потере связи с автомобилем.

Для определения модели следует найти серийный номер устройства. Он размещён на основном блоке сигнализации, чаще всего – на боковой или нижней части корпуса. Начальные символы серийного номера указывают на серию, например: S96, A93, E66.

Версия прошивки отображается при подключении устройства к ПК через USB-программатор StarLine. Необходимо запустить программу StarLine Master, выбрать подключённое устройство и перейти во вкладку «Информация». Там отображаются поля: Модель, Версия ПО, Дата прошивки.

Если доступ к блоку ограничен, определить модель можно по этикетке на гарантийной карте или в мобильном приложении StarLine (при наличии поддержки Bluetooth или GSM). В разделе настроек выберите пункт «О системе» или «Информация об устройстве».

Обновление прошивки возможно только при точном соответствии версии устройства и файла обновления. Не используйте ПО от других моделей, даже если они внешне похожи. Перед любыми изменениями выполните экспорт текущих настроек через StarLine Master, чтобы избежать потери конфигурации.

Настройка автозапуска двигателя через StarLine Master

Для настройки автозапуска подключите программный модуль StarLine Master к диагностическому порту сигнализации через интерфейс USB или Bluetooth. Убедитесь, что установлена последняя версия ПО StarLine Master с официального сайта производителя.

После подключения откройте вкладку «Автозапуск». В разделе «Тип двигателя» укажите его тип: бензиновый или дизельный. Для дизельных двигателей установите задержку перед запуском свечей накаливания, например, 10 секунд.

В параметре «Контроль запуска» выберите метод, соответствующий вашему автомобилю: по тахометрическому сигналу, напряжению бортовой сети или CAN-шине. Если доступен CAN, рекомендуется использовать его – он обеспечивает наиболее точный контроль.

Задайте длительность работы стартера, исходя из характеристик стартера автомобиля. Обычно устанавливается значение от 0.8 до 1.2 секунд. При наличии ошибки запуска активируйте функцию повторного запуска.

Активируйте опцию «Запуск по температуре», если планируется использование в холодное время года. Установите порог температуры, например, –15 °C. Аналогично настраивается запуск по времени или дням недели, если требуется регулярный запуск по расписанию.

При использовании обходчика штатного иммобилайзера выберите соответствующий тип обхода: с чипом, бесключевой по CAN или аналоговый. Убедитесь, что обход настроен корректно, иначе запуск будет невозможен.

После завершения конфигурации сохраните изменения и выполните тестовый запуск. При необходимости скорректируйте параметры запуска, особенно контроль по тахосигналу или продолжительность работы стартера.

Программирование обхода штатного иммобилайзера

Для корректной реализации автозапуска необходимо настроить обход штатного иммобилайзера. В сигнализациях StarLine используется два варианта: обход с использованием ключа и цифровой обход без ключа.

При выборе обхода с ключом потребуется второй ключ от автомобиля. Он помещается внутрь модуля обхода, подключаемого к CAN-шине и цепям зажигания. В меню программирования StarLine установите параметр 11 в значение «1» – режим работы с аналоговым обходом. Подключение выполняется к цепи антенны иммобилайзера (обычно серый или синий провод, зависит от марки авто).

Цифровой обход без ключа доступен для автомобилей, поддерживаемых по CAN или LIN. Проверьте наличие поддержки на can.starline.ru. Войдите в режим программирования (нажатие сервисной кнопки 14 раз при включённом зажигании), подтвердите вход одним нажатием кнопки на брелоке, затем измените параметр 11 на «2». Сигнализация автоматически обучит алгоритм обхода, если подключение к CAN выполнено правильно.

Если обход не работает, проверьте соединение проводов CAN-модуля: ошибки чаще всего связаны с перепутанными CAN-H и CAN-L. Также убедитесь, что напряжение на линии зажигания появляется до активации обхода – иначе модуль не успевает сымитировать метку.

Для некоторых автомобилей требуется временная деактивация иммобилайзера на этапе обучения. Это указывается в инструкции конкретной модели и требует точного соблюдения порядка действий.

После программирования обязательно проверьте запуск двигателя при отсутствии ключа в замке. Если иммобилайзер продолжает блокировать запуск, перепроверьте выбранный режим обхода и актуальность прошивки блока StarLine.

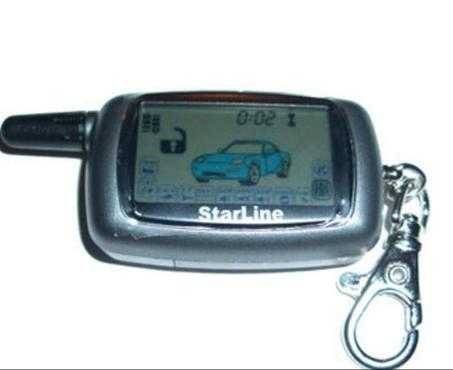

Установка настроек дистанционного управления с брелка

Для настройки функций дистанционного управления на брелке StarLine необходимо войти в режим программирования. Для этого при выключенном зажигании нажмите и удерживайте кнопку «VALET» в течение 5 секунд, пока светодиод не начнёт мигать.

Далее выполните последовательность нажатий кнопок брелка, соответствующую конкретной функции: например, два коротких нажатия для изменения режима постановки на охрану без звукового подтверждения, три – для отключения автозапуска и т.д. Каждое изменение подтверждается световыми и звуковыми сигналами сирены.

Для выбора режима работы кнопок управления можно использовать следующую логику: однократное нажатие – постановка/снятие с охраны, двойное – включение дополнительного канала, длительное удержание – запуск двигателя. Рекомендуется проверить корректность настройки на тестовой парковке.

После завершения настройки выйдите из режима программирования нажатием кнопки «VALET» или автоматически через 20 секунд бездействия. Любое несоответствие сигналов указывает на необходимость повторить процедуру с точным соблюдением инструкции.

Не рекомендуется изменять настройки дистанционного управления без понимания функций каждой кнопки, чтобы избежать ложных срабатываний и непредвиденных отключений сигнализации.

Сброс настроек сигнализации к заводским параметрам

Для возврата сигнализации StarLine к заводским настройкам требуется выполнить процедуру аппаратного и программного сброса. Она удаляет все пользовательские параметры и возвращает конфигурацию к исходному состоянию, что необходимо при ошибках программирования или смене владельца.

1. Отключите питание сигнализации, сняв минусовую клемму аккумулятора.
2. Подключите питание обратно и в течение 10 секунд нажмите и удерживайте сервисную кнопку Valet (обычно скрыта под панелью приборов).
3. Удерживайте кнопку до сигнала сирены (примерно 15 секунд), после чего отпустите.
4. Дождитесь двух коротких звуковых сигналов сирены, подтверждающих сброс.

Если модель сигнализации поддерживает сброс через брелок, выполните последовательность:

• Переключите зажигание в положение ON.
• На брелоке одновременно нажмите кнопки закрытия и открытия дверей на 5 секунд.
• После звукового подтверждения выключите зажигание.

После сброса обязательно перепрограммируйте необходимые функции, включая:

• Датчики удара и объема;
• Режимы охраны;
• Управление автозапуском и турботаймером;
• Настройку временных интервалов и уровней чувствительности.

Важно: не прерывайте процесс сброса и не отключайте питание до окончания звуковых сигналов. При сбое повторите процедуру с учетом точного соблюдения времени удержания кнопок.

Сохранение и загрузка пользовательского профиля настроек

Для сохранения пользовательского профиля сигнализации StarLine необходимо выполнить последовательность действий через основной блок управления и приложение. Первым шагом подключите систему к диагностическому разъему OBD-II, чтобы обеспечить стабильный обмен данными.

Войдите в режим программирования, удерживая кнопку Valet на основном блоке до подтверждающего звукового сигнала. Далее через мобильное приложение или штатный интерфейс выберите пункт «Сохранить профиль». Все текущие параметры – чувствительность датчиков, режимы охраны, временные задержки – будут зафиксированы в памяти устройства и при необходимости экспортированы в файл формата *.stp.

Для загрузки ранее сохранённого профиля подключите сигнализацию к компьютеру через USB-адаптер или используйте Bluetooth-соединение с приложением. В меню выберите «Загрузить профиль» и укажите путь к файлу с настройками. После успешной загрузки система автоматически применит параметры, что позволит быстро восстановить пользовательские предпочтения без повторной калибровки.

Рекомендуется сохранять профиль после каждой значительной корректировки настроек, чтобы избежать потери данных при сбоях питания или обновлении прошивки. При работе с несколькими автомобилями создавайте отдельные профили для каждого, что оптимизирует процесс переключения и минимизирует ошибки в конфигурации.

Не пренебрегайте резервным копированием: храните копии файлов профилей на внешних носителях и в облачных хранилищах. Это защитит от случайного удаления или повреждения данных, обеспечивая непрерывность работы охранной системы StarLine.

Вопрос-ответ:

Как правильно подключить сигнализацию StarLine к электросистеме автомобиля?

Подключение сигнализации StarLine начинается с изучения схемы автомобиля и инструкции от производителя сигнализации. Обычно нужно определить основные провода: питание, массу, центральный замок, сирену и датчики. Для точного подключения важно соблюдать цветовую маркировку проводов и использовать мультиметр для проверки напряжения. Рекомендуется сделать крепкие соединения с помощью клемм или пайки, чтобы избежать обрывов. После установки всех элементов нужно проверить правильность работы всех функций сигнализации.

Какие шаги нужно выполнить для программирования дистанционного управления StarLine?

Для программирования пульта управления StarLine сначала следует войти в режим программирования системы. Это можно сделать, включив зажигание и нажимая кнопку Valet или кнопку программирования на блоке сигнализации в определенной последовательности. После этого необходимо нажать кнопки на пульте в указанном порядке, чтобы система запомнила новый пульт. После завершения процедуры режим программирования отключается автоматически или вручную. Важно внимательно следовать инструкции, чтобы избежать сбоя настройки.

Можно ли самостоятельно изменить настройки чувствительности датчиков сигнализации StarLine?

Да, чувствительность датчиков удара и наклона в сигнализации StarLine можно настроить самостоятельно через меню программирования. Обычно это делается с помощью кнопок на самом блоке или через сервисный пульт. В меню доступны несколько уровней чувствительности — от минимального до максимального. Рекомендуется выбирать уровень, при котором сигнализация не сработает от мелких толчков, но при этом будет реагировать на реальную попытку взлома. Если нет уверенности, лучше обратиться к специалисту для точной настройки.

Что делать, если сигнализация StarLine не реагирует на команды с брелока?

Если брелок сигнализации StarLine не отвечает, стоит проверить несколько возможных причин. Во-первых, убедитесь, что батарейка в пульте не разряжена и замените её при необходимости. Во-вторых, попробуйте перепрограммировать пульт согласно инструкции, возможно, сигнал был сброшен. Также проверьте, нет ли помех со стороны других устройств и что автомобиль находится в зоне действия сигнала. Если все перечисленное не помогло, причина может быть в неисправности приемного блока, и тогда потребуется диагностика у специалиста.

Как настроить автоматическую блокировку дверей через сигнализацию StarLine?

Для настройки автоматической блокировки дверей нужно зайти в программируемое меню сигнализации. В зависимости от модели доступно несколько вариантов: блокировка сразу после закрытия автомобиля или через определённый промежуток времени после постановки на охрану. В меню нужно активировать функцию автозапирания и задать желаемый временной интервал. Обычно настройка производится при включённом зажигании и с помощью кнопки Valet или сервисного пульта. После установки параметров система автоматически будет блокировать двери согласно заданным настройкам.

Как правильно запрограммировать брелок сигнализации StarLine для работы с автомобилем?

Для настройки брелока StarLine сначала необходимо войти в режим программирования. Обычно это делается с помощью ключа зажигания: включите зажигание и выполните определённую последовательность действий с кнопками брелока, описанную в инструкции к вашей модели сигнализации. После входа в режим можно привязать брелок, нажав определённые кнопки, чтобы система его распознала. Важно точно следовать шагам, так как последовательность и время нажатий влияют на успешность программирования. Если возникают трудности, лучше проверить руководство или обратиться к специалисту, так как разные модели StarLine могут иметь особенности в настройке.
