Импульсные трансформаторы часто используются в источниках питания, драйверах и схемах с высоким КПД, где требуется гальваническая развязка. Однако в случае неизвестного устройства без технической документации запуск сопряжён с рядом рисков: от насыщения сердечника до пробоя обмоток. Надёжный старт требует пошагового подхода с контролем ключевых параметров на каждом этапе.
Перед включением трансформатора необходимо определить тип его обмоток, примерное передаточное соотношение и проверить электрическую целостность. Измерение сопротивлений и индуктивностей с помощью мультиметра и LCR-метра позволяет исключить короткие замыкания и выявить возможные обрывы. Результаты сравниваются с типовыми значениями для аналогичных трансформаторов, чтобы получить первичную оценку конструкции.
Следующий этап – подключение трансформатора в тестовую схему с ограничением тока. Рекомендуется использовать лабораторный источник питания с регулировкой напряжения и тока. На первичную обмотку подаётся ступенчатый сигнал через балластный резистор, а на выходе анализируется форма сигнала с помощью осциллографа. Особое внимание уделяется наличию паразитных колебаний, симметрии импульсов и длительности фронтов.
Если трансформатор предполагается использовать с полумостовой или пуш-пул схемой, важно убедиться, что магнитное смещение не приводит к насыщению. Для этого применяют пробный запуск с пониженным напряжением, замеряя ток покоя и температурный режим. Отклонения от нормы указывают на необходимость коррекции схемы возбуждения или выбора другого трансформатора.
Безопасный запуск неизвестного импульсного трансформатора требует не догадок, а измерений. Только так можно избежать скрытых проблем и обеспечить надёжную работу устройства в составе импульсного блока питания или преобразователя.

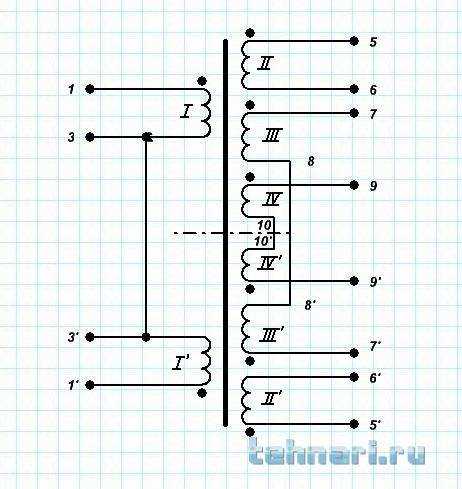

Определение типа трансформатора по обмоткам и конструкции

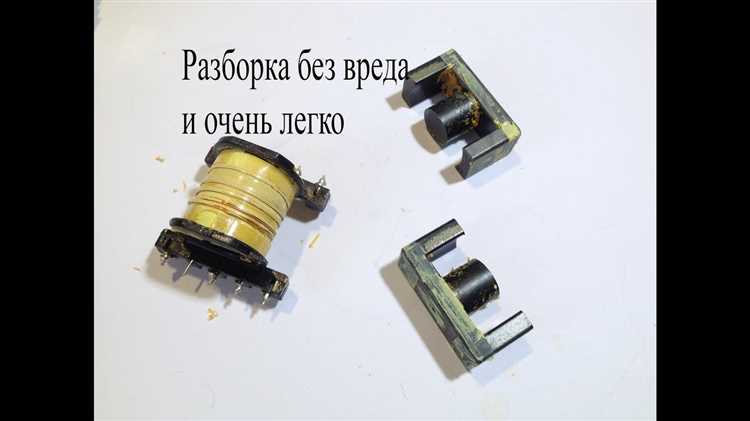

Конструкция магнитопровода также предоставляет ключевую информацию. Ферритовые сердечники типа EE, ETD, RM обычно используются в источниках питания с частотой от десятков до сотен килогерц. Сердечники с воздушным зазором, особенно видимые при разборке, свидетельствуют о работе в режиме накопления энергии, характерном для топологий flyback. Напротив, трансформаторы для прямого преобразования энергии (forward, half-bridge) чаще не имеют явного зазора или имеют минимальный технологический зазор.
Если трансформатор герметично залит компаундом, а доступ к обмоткам ограничен, возможно определение типа только по внешним признакам: форме и материалу сердечника, длине и сечению проводников. Толстый многожильный провод часто указывает на низковольтную мощную обмотку, а тонкий – на обмотку управления или снабберной цепи.
Изучение маркировки на корпусе трансформатора или феррите может дополнительно указать на производителя, тип сердечника и рекомендованные частотные диапазоны. Эти данные полезны при выборе режима запуска, особенно при отсутствии схемы устройства.
Проверка целостности обмоток и межобмоточного сопротивления
Для оценки исправности неизвестного импульсного трансформатора первым шагом следует измерение сопротивления каждой обмотки омметром. Целая обмотка должна иметь ненулевое сопротивление – короткое замыкание указывает на межвитковое замыкание, а бесконечное сопротивление говорит о разрыве цепи.
Обмотки с малым количеством витков (обычно первичные) могут иметь сопротивление менее 1 Ом. В этом случае важно использовать омметр с высокой точностью и возможностью компенсации сопротивления проводов. При измерении сопротивления обмотки с большим числом витков (вторичные, управляющие) значения могут доходить до сотен Ом.
После проверки каждой обмотки отдельно следует измерить сопротивление между обмотками. Межобмоточное сопротивление должно быть значительно выше – не менее нескольких мегаом. Используется мегаомметр с напряжением 250–500 В. Если измеренное сопротивление ниже 1 МОм, трансформатор не пригоден для безопасного запуска – вероятна пробивка изоляции.
Особое внимание уделяется трансформаторам с ферритовыми сердечниками, у которых изоляция между обмотками может быть нарушена из-за перегрева или механических повреждений. Проверку желательно повторить после кратковременного прогрева трансформатора, имитируя рабочие условия, так как дефекты изоляции могут проявляться только при повышенной температуре.
Выявленные отклонения по сопротивлению – сигнал к замене трансформатора или перекомпоновке схемы запуска с ограничением по току. Игнорирование этих измерений повышает риск выхода из строя силовых ключей и источника питания.
Выбор подходящей схемы запуска на основе типа предполагаемой топологии
- Flyback: Характерен одним ключом и дроссельной работой. Подходит для запуска от простой схемы с одним MOSFET, шунтирующим резистором и цепью обратной связи на оптопаре. Для теста можно использовать низковольтный источник 12–24 В с ограничением тока 0,5 А и импульсным драйвером, например, на базе SG3525.
- Forward: Требует демпфирования обратной ЭДС и вторичного диода. Начальный запуск возможен через SG3525 или UC3844, если предполагается ШИМ-контроль с одним транзистором и трансформатором с отдельной обратной связью.
- Push-Pull: Имеет симметричную первичную обмотку и требует два ключа. Начинать лучше с ШИМ-контроллера типа TL494 или SG3525 в двухтактном режиме. Обязательно соблюдение симметрии управляющих сигналов и контроль тока на обоих ключах.
- Half-Bridge и Full-Bridge: Узнаются по наличию делителя на электролитах или трансформатора с двумя ключами на верхней и нижней плечах. Запускать без гальванической развязки опасно – тесты проводить через балластный резистор или автотрансформатор.
Независимо от предполагаемой схемы, запуск рекомендуется выполнять с защитой по току, ограничением длительности импульсов и возможностью отключения питания при обнаружении перегрузки. Категорически не рекомендуется подавать напряжение напрямую без предварительной проверки сигналов на затворах ключей и симметрии на первичной обмотке.
Использование автогенератора на основе транзистора для тестового запуска
Для первичной оценки работоспособности импульсного трансформатора можно применить простую схему автогенератора, собранного на одном биполярном или полевом транзисторе. Такой метод позволяет без сложной обвязки запустить трансформатор в колебательный режим и зафиксировать признаки функционирования – наличие импульсов, форму сигнала и потребляемый ток.
Рекомендуется использовать NPN-транзистор средней мощности, например, 2N2222, BD139 или IRFZ44N (для MOSFET-варианта). Коллектор подключается к одной из обмоток трансформатора через дроссель или резистор ограничивающий ток (например, 100–470 Ом), эмиттер – на общий. В базу через резистор 1–10 кОм подаётся положительная обратная связь с другой обмотки. Питание – от регулируемого источника 5–15 В, ток ограничивается лабораторным БП на уровне 100–200 мА.
Для выявления автогенерации подключается осциллограф к любой доступной обмотке. При правильной фазировке и достаточной индуктивности трансформатор должен войти в режим самовозбуждения. Частота зависит от параметров обмоток, магнитопровода и ёмкостных наводок. При отсутствии генерации следует поменять фазу обратной связи или номиналы резисторов.
Использование автогенератора позволяет быстро проверить наличие связи между обмотками, правильность намотки и адекватность магнитопровода. Однако этот метод не подходит для длительной работы или высоких напряжений – только для кратковременного анализа. После успешного теста необходимо переходить к построению полноценной схемы запуска под конкретную топологию преобразователя.
Контроль формы выходного сигнала с помощью осциллографа
Оценка выходного сигнала импульсного трансформатора с использованием осциллографа позволяет выявить нестабильности, несимметрию, выбросы и другие критические аномалии, которые могут указывать на ошибки в схеме запуска или неправильный подбор компонентов.
Для измерений предпочтительно использовать двухканальный цифровой осциллограф с полосой пропускания не менее 100 МГц и входным импедансом 1 МОм. Один канал подключается к выходу трансформатора, второй – к управляющему сигналу (если имеется), что даёт возможность контролировать временные соотношения.
- Перед подключением убедиться, что земля осциллографа совпадает с общей точкой схемы. Несоблюдение этого правила может привести к короткому замыканию через корпус прибора.
- Для высокочастотных измерений обязательно использование щупа с компенсацией (режим x10) – это минимизирует паразитную ёмкость и искажения.
- При наблюдении прямоугольных импульсов особое внимание уделять крутизне фронтов, наличию звонков и выбросов. Паразитные выбросы на фронтах часто указывают на неудачное заземление или неправильную разводку.
- Если трансформатор работает в составе автогенератора, проверить наличие устойчивой частоты, стабильного амплитудного уровня и повторяемости формы сигнала на каждой итерации.
При наличии резких провалов, асимметрии или сдвигов по постоянной составляющей целесообразно провести повторную диагностику: проверить целостность обмоток, равномерность нагрузки и корректность подключения. Измерения лучше проводить в режиме реального времени с захватом осциллограмм на встроенной памяти для последующего анализа.
Диагностика перегрева и высокочастотных шумов в процессе работы
Перегрев импульсного трансформатора фиксируется с помощью точечного измерения температуры на корпусе и обмотках, используя пирометр или контактный термодатчик. Температура выше 80°C указывает на возможное нарушение теплового режима или неправильный режим запуска.
Высокочастотные шумы выявляются с помощью широкополосного осциллографа с полосой не менее 100 МГц. Наличие паразитных колебаний свыше основной рабочей частоты свидетельствует о резонансах, дефектах изоляции или несогласованности нагрузки.
Для локализации источника шумов применяется магнитное зондирование с помощью малогабаритного катушечного датчика, позволяющего выявить место возникновения паразитных токов и искр.
Перегрев часто связан с избыточным током утечки или короткими замыканиями между слоями обмоток, что подтверждается измерением межобмоточного сопротивления мегомметром с напряжением не выше 500 В, чтобы избежать повреждений.
Для минимизации высокочастотных шумов рекомендуется оптимизация схемы запуска с использованием RC-фильтров на входе, а также применение экранирования и правильное расположение проводников для снижения паразитной индуктивности.
Подбор частоты и параметров питания для стабильного запуска
Определение оптимальной частоты запуска начинается с измерения индуктивности первичной обмотки. Частота должна находиться ниже резонансной, чтобы избежать чрезмерных токов и перегрева. Рекомендуется стартовать с частоты 10–50 кГц при неизвестных характеристиках, постепенно увеличивая её с шагом 5–10 кГц для выявления реактивных свойств трансформатора.
Амплитуда питающего сигнала не должна превышать максимально допустимое напряжение, рассчитанное по изоляции и параметрам сердечника. Для первичного питания рекомендуется использовать прямоугольные импульсы с коэффициентом заполнения не более 30–40%, чтобы снизить тепловую нагрузку и минимизировать паразитные эффекты.
Стабильность запуска обеспечивается подбором параметров питания с учётом реакции трансформатора на изменение частоты и амплитуды. При снижении частоты ниже оптимальной наблюдается уменьшение индуктивного сопротивления, что ведёт к росту токов. Повышение частоты выше пороговой вызывает снижение выходного сигнала и повышенный нагрев.
Использование регулируемого источника питания с ограничением тока позволяет контролировать режим работы на этапе запуска и предотвращает повреждения обмоток. Оптимальный режим достигается при подборе частоты, при которой выходной сигнал имеет стабильную форму с минимальными искажениями и шумами.
Для точной настройки применяют осциллограф и анализатор спектра, фиксируя форму импульса и спектр гармоник. В случае обнаружения резонансных пиков или перегрева требуется снижение частоты или амплитуды. Методика итеративной подстройки обеспечивает стабильность работы без перегрузок и с минимальным тепловыделением.
Вопрос-ответ:
Какие основные параметры нужно учитывать при выборе частоты для запуска неизвестного импульсного трансформатора?
При подборе частоты следует ориентироваться на индуктивность первичной обмотки и её допустимую амплитуду тока. Частота не должна приводить к насыщению магнитопровода, поэтому важно избегать слишком низких значений, при которых ток растёт слишком быстро. Обычно стартуют с частоты в диапазоне от нескольких десятков до сотен килогерц, постепенно изменяя её, чтобы зафиксировать стабильную работу без перегрева или искажений сигнала.
Как проверить целостность и правильность соединений обмоток перед запуском трансформатора?
Для диагностики применяют омметр или мегаомметр, измеряя сопротивления между обмотками и между каждым выводом и сердечником. Отсутствие замыканий и обрывов определяется по стабильному значению сопротивления, характерному для данной обмотки. Кроме того, проверяют отсутствие коротких замыканий между витками с помощью тестера с функцией измерения индуктивности или методом пробного возбуждения малым напряжением.
Какие признаки указывают на неправильный выбор параметров питания при запуске трансформатора?
Основными признаками являются сильный перегрев сердечника или обмоток, появление нехарактерного гудения, дребезжания или высокочастотных шумов, а также нестабильность выходного сигнала, например, искажения формы или отсутствие постоянной амплитуды. В таких случаях необходимо корректировать частоту или амплитуду питающего сигнала, чтобы снизить потери и предотвратить повреждение устройства.
Как правильно использовать осциллограф для контроля запуска импульсного трансформатора?
Осциллограф подключают к выходу трансформатора или его обмоткам для визуализации формы сигнала. Следят за стабильностью и чистотой импульсов: отсутствие резких провалов, плавный спад и правильная амплитуда указывают на корректную работу. Кроме того, измеряют частоту и длительность импульсов, чтобы убедиться, что параметры питания совпадают с расчетными. Наличие шумов или искажений сигналов служит поводом для проверки схемы и регулировки параметров.
Можно ли использовать автогенератор на транзисторе для первичного запуска неизвестного трансформатора? Какие нюансы при этом учитывать?
Да, автогенератор на транзисторе подходит для создания самоподдерживающегося сигнала на первичной обмотке. Важно подобрать правильные параметры резонансной цепи и ограничить амплитуду питания, чтобы избежать перегрузки трансформатора. Следует контролировать ток через транзистор и нагрев компонентов, а также внимательно наблюдать за формой выходного сигнала. Если возникают перебои или перегрев, нужно скорректировать частоту или сопротивление в цепи генератора.
Какие основные способы существуют для запуска неизвестного импульсного трансформатора без документации?
Для запуска импульсного трансформатора без технических данных применяют несколько подходов. Один из них — постепенное увеличение питающего сигнала с контролем формы выходного напряжения при помощи осциллографа. Это позволяет выявить резонансные частоты и параметры обмоток. Другой метод — использование генератора низкой частоты с ограничением тока, чтобы избежать перегрева и повреждений. Также применяют проверку обмоток мультиметром и анализ индуктивности для оценки характеристик. Наконец, возможно создание пробной схемы автогенератора на транзисторе, позволяющей получить стабильный импульс и проверить работу трансформатора под нагрузкой.
